Licht-Management
Funktion
Stand: Jan-04 82534503
Bedienungsanleitung für
NV-Dreh-Dimmer mit Druckwechselschalter
NV-Dreh-Dimmer zum Schalten und Dimmen von:
•
230 V Glühlampen
•
230 V Halogenlampen
•
NV-Halogenlampen in Verbindung mit dimmbaren
konventionellen Trafos
Schalten und Dimmen erfolgt durch Drücken und Drehen des
Betätigungsknopfes.
Betätigungsknopf drücken: EIN - AUS
Betätigungsknopf drehen:
Kurzschlussschutz
Durch Feinsicherung T 3,15 H 250. Bei Nichtfunktion zuerst
Feinsicherung prüfen. Nur Originalsicherungen verwenden.
Übertemperaturschutz
Abschaltung bei zu hoher Umgebungstemperatur, automatisches
Wiedereinschalten nach Abkühlung.
Steuerausgang g
Ausgabe des Schaltzustandes des NV-Dimmers zur Ansteuerung von
Netzabschaltautomaten oder Relais (Klemme A).
Der maximal zulässige Steuerstrom beträgt 100 mA.
L
N
m a x . 1 0 0 m A
U
Hinweis: Der Steuerausgang g dient lediglich Steuerungszwecken darf
nicht als Lastausgang verwendet werden.

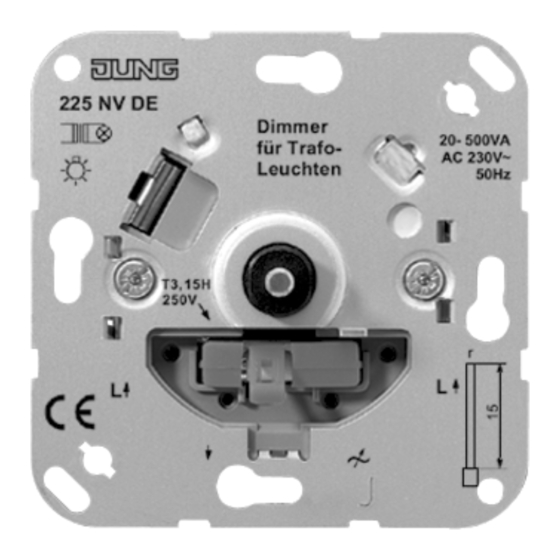

NV-Dreh-Dimmer
Art-Nr.: 225 NV DE
Dimmen
A C 2 3 0 V ~
S
823 NV DW
T
