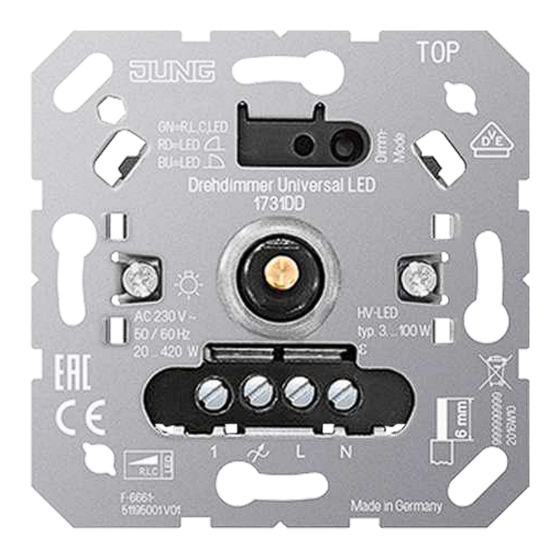

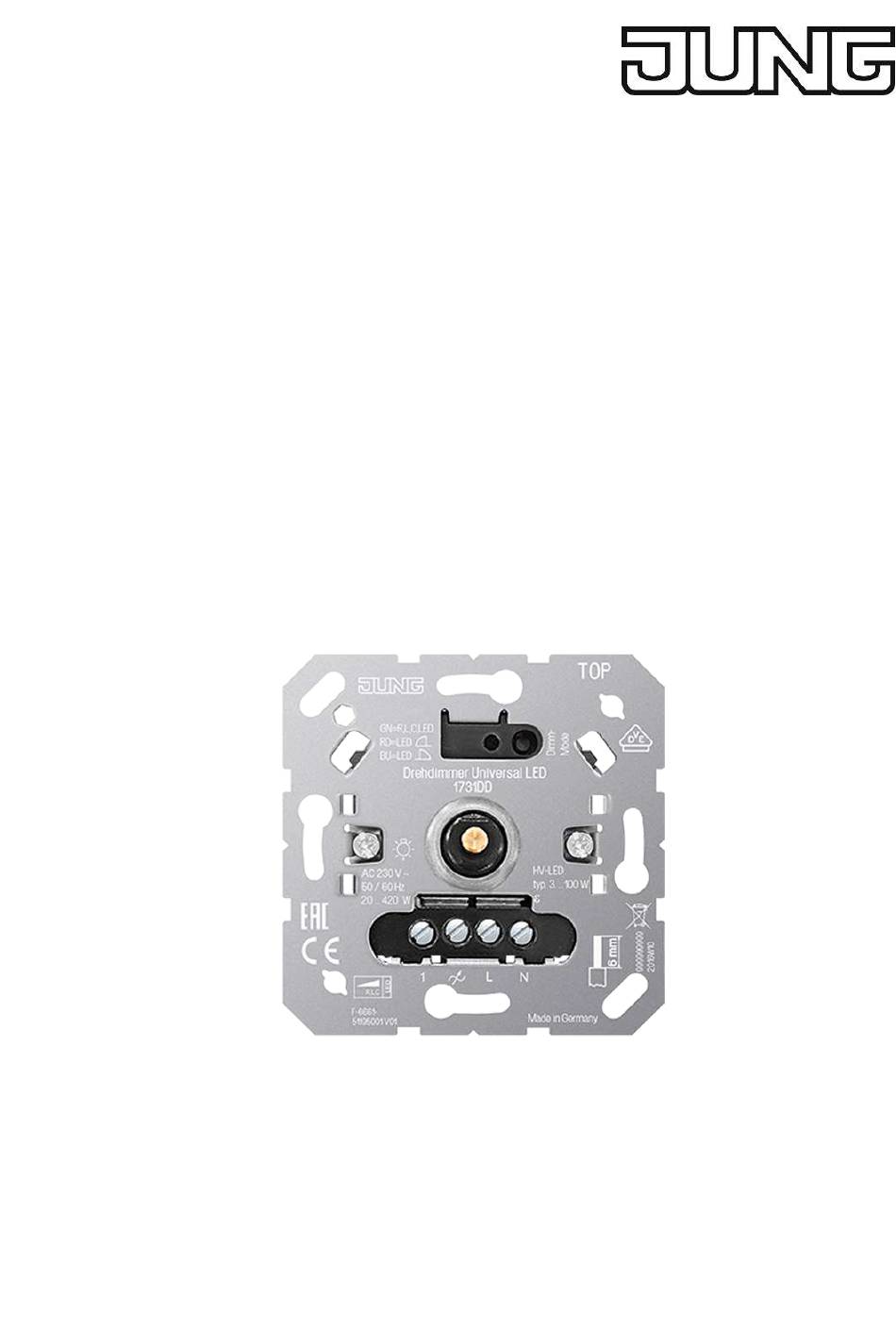

- Seite 1 Bedienungsanleitung Drehdimmer Universal LED Art.-Nr. 1731DD ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 23.08.2022 82598643 J0082598643 www.jung.de...
- Seite 2 Drehdimmer Universal LED Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Bestimmungsgemäßer Gebrauch .................. 3 Produkteigenschaften ....................... 3 Bedienung ......................... 4 Informationen für Elektrofachkräfte ................... 5 Montage und elektrischer Anschluss .............. 5 Inbetriebnahme ...................... 7 Technische Daten ...................... 9 Hilfe im Problemfall ...................... 10 Zubehör ........................... 11 Gewährleistung ....................... 12 82598643 2 / 12 23.08.2022 J0082598643...
- Seite 3 Drehdimmer Universal LED Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig le- sen und beachten. Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet, da auch bei ausgeschaltetem Gerät Netzpotential an der Last anliegt. Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter ausschalten.
- Seite 4 Drehdimmer Universal LED Leistungserweiterung durch Leistungszusätze möglich. Bedienung Licht schalten oder Helligkeit einstellen Die Bedienung an der Hauptstelle und einer Drehnebenstelle ist identisch. Bild 1: Licht schalten oder Helligkeit einstellen ￭ Einstellknopf kurz drücken: Licht schaltet ein oder aus (siehe Bild 1). ￭...
- Seite 5 Drehdimmer Universal LED Einschalthelligkeit löschen ￭ Einstellknopf kurz drücken: Licht schaltet mit gespeicherter Einschalthelligkeit ein. ￭ Einstellknopf länger 4 Sekunden drücken. Einschalthelligkeit ist gelöscht. Das Einschalten erfolgt auf den zuletzt einge- stellten Helligkeitswert. Zur Bestätigung schaltet das Licht kurz aus und wieder ein.
- Seite 6 Drehdimmer Universal LED Montage und elektrischer Anschluss Bild 3: Anschlussplan mit optionalen Nebenstellen Taste Dimm-Mode Anzeige-LED des Dimmprinzipes Drehachse Dreh-, 3-Draht-Nebenstelle 2-Draht-Nebenstelle Taster, Schließerkontakt Pro Leitungsschutzschalter 16 A maximal 600 W LED- oder Kompaktleucht- stofflampen anschließen. Bei Anschluss von Trafos die Angaben des Trafoh- erstellers beachten.
- Seite 7 Drehdimmer Universal LED Bild 4: Klemmbare Leiterquerschnitte Durch kurze Betätigung der Taste Dimm-Mode (1) kann das Licht geschaltet werden. Übertemperaturschutz/Kurzschlussschutz zurücksetzen Hat der elektronische Übertemperatur- oder Kurzschlussschutz ausgelöst, den Dim- mer vom Netz trennen. Inbetriebnahme Betriebsart: Universal, R,L,C,LED (Werkseinstellung) – Automatisches Einmessen auf die Last, Phasenabschnitt, Phasenanschnitt oder LED-Phasenanschnitt Betriebsart: LED-Phasenabschnitt, { –...
- Seite 8 Drehdimmer Universal LED ￭ Taste Dimm-Mode (1) länger 1 Sekunde drücken und gedrückt halten. LED (2) blinkt. Licht schaltet auf niedrigster Helligkeit ein und wird langsam heller. Bei Wechsel der Betriebsart zu Universal erfolgt zunächst das Einmessen auf die Last. Taste Dimm-Mode (1) weiter gedrückt halten. In niedrigster Dimmstellung muss ein Leuchten der Lampe erkennbar sein.
- Seite 9 Drehdimmer Universal LED Technische Daten Nennspannung AC 230 V ~ Netzfrequenz 50 / 60 Hz Standby-Leistung ca. 0,35 W Verlustleistung ca. 4 W Umgebungstemperatur -5 ... +45 °C Anschlussleistung bei 25°C (siehe Bild ) Betriebsart {: Anschlussleistung für HV-LED-Lampen typ. 3 ... 400 W, elektronische Trafos mit NV-LED typ.
- Seite 10 Drehdimmer Universal LED 2-Draht, Taster unbegrenzt Gesamtlänge Leitung Lastleitung max. 100 m Nebenstelle max. 100 m Hilfe im Problemfall Angeschlossene LED- oder Kompaktleuchtstofflampen schalten in niedrigster Dimmstellung aus oder flackern Ursache: Eingestellte Minimalhelligkeit ist zu niedrig. Minimalhelligkeit erhöhen. Angeschlossene Lampen schalten in niedrigster Dimmstellung nicht oder verspätet Ursache: Eingestellte Minimalhelligkeit ist zu niedrig.
- Seite 11 Drehdimmer Universal LED HV-LED-Lampen gegen anderen Typ tauschen. Dimmer schaltet Last kurz aus und wieder ein. Ursache: Kurzschlussschutz hat ausgelöst, aber zwischenzeitlich liegt kein Fehler mehr vor. Dimmer hat abgeschaltet und lässt sich nicht wieder einschalten Ursache 1: Übertemperaturschutz hat ausgelöst. Dimmer vom Netz trennen, dazu Leitungsschutzschalter ausschalten.
- Seite 12 Drehdimmer Universal LED Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de 82598643 12 / 12 23.08.2022...
