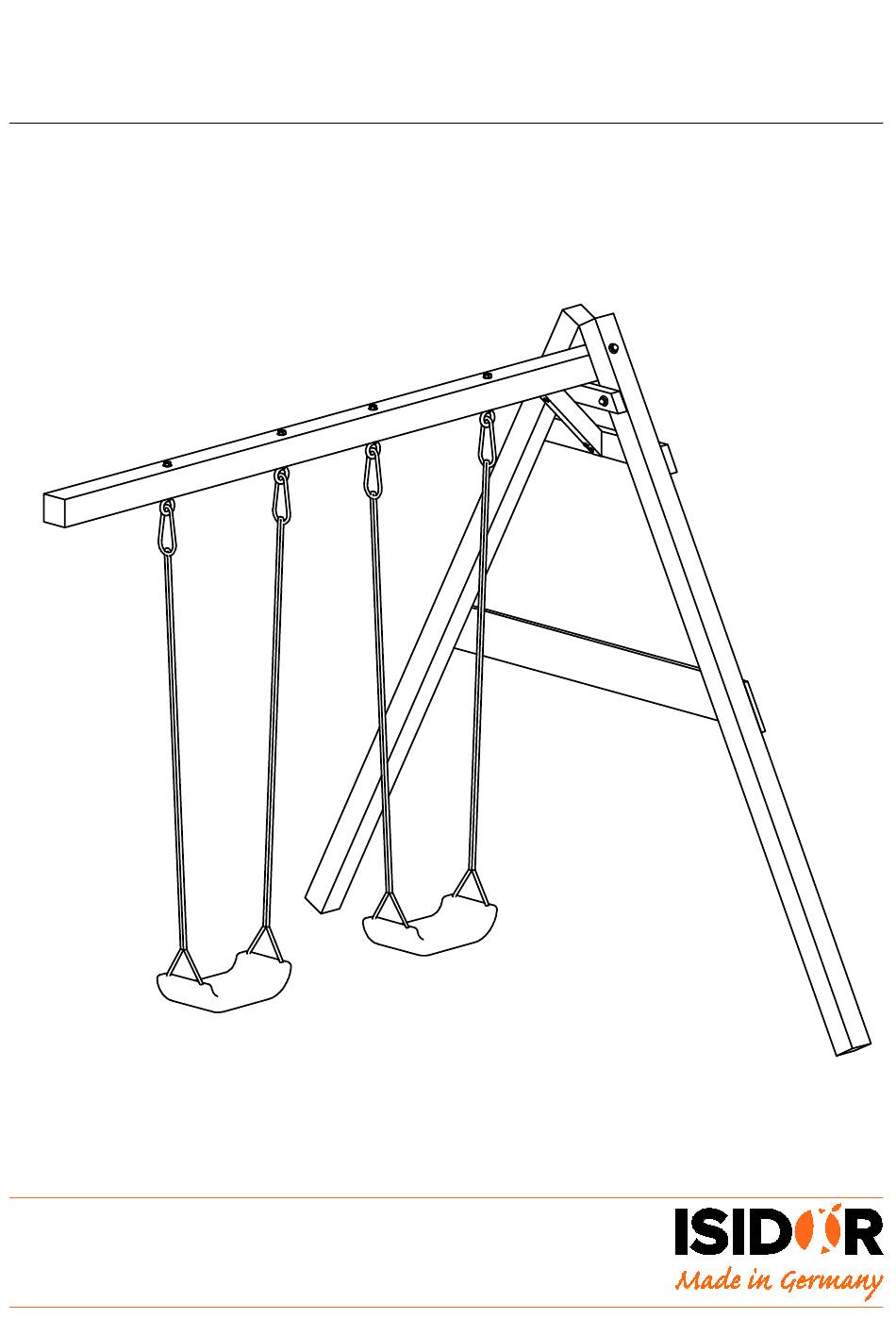

- Seite 1 MONTAGEANLEITUNG einfacher Schaukelanbau Modul A 21.12.2020...
- Seite 2 625 mm 4005 Kantholz 80 mm 80 mm 2400 mm 4336 Balken 90 mm 90 mm 2400 mm Hersteller: ISIDOR GmbH & Co. KG M nstersche Stra e 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor. de...
-
Seite 3: Zusammenbau Des Schaukelanbaus
Zusammenbau des Schaukelanbaus 4035 1378 2x V022 mit V049 und V131 4005 4005 4018 6x V010 2253 4034 2x V022 mit V049 und V131 Achtung! Alle Schraubverbindungen mit Sechskant-Holzschrauben (d = 10 mm), m ssen, soweit nicht anders angegeben mit d = 6 mm vorgebohrt werden. Ma angaben soweit nicht anders angegeben in mm! Seite 3 von 6... - Seite 4 Montage des Schaukelbalkens 2x V020 mit V049 und V131 Bohrung d=10mm, Achtung siehe Ma e, nicht mittig! 4336 Achtung in Bauteil 4336 nur mit 4129 6mm vorbohren! Bohrung d=10mm 4x V004 Achtung! Alle Schraubverbindungen mit Sechskant-Holzschrauben (d = 10 mm), m ssen, soweit nicht anders angegeben mit d = 6 mm vorgebohrt werden.
- Seite 5 Montage des Schaukelbalkens Anbau am Haus befestigen Schaukelbalken waagerecht ausrichten. 1x V028 mit V049 und 1x V043 mit V131 Anbau am Pfosten Schraubanker in den Boden eindrehen und befestigen an dem Schaukelgestell festschrauben! Bei losen oder sandigen B den, Schraubanker ebenfalls einbetonieren! Schaukelbalken waagerecht ausrichten.
-
Seite 6: Montage Der Schaukelsitze
Montage der Schaukelsitze Bohrung d = 10mm und dann 4x Schaukelhaken durch die Bohrung schrauben und oben mit Scheibe und Mutter sichern. Einstellung der Schaukelseill nge durch Verschiebung der Metallschlaufen auf beiden Seiten mind. 350 mm Ma angaben soweit nicht anders angegeben in mm! Seite 6 von 6...
