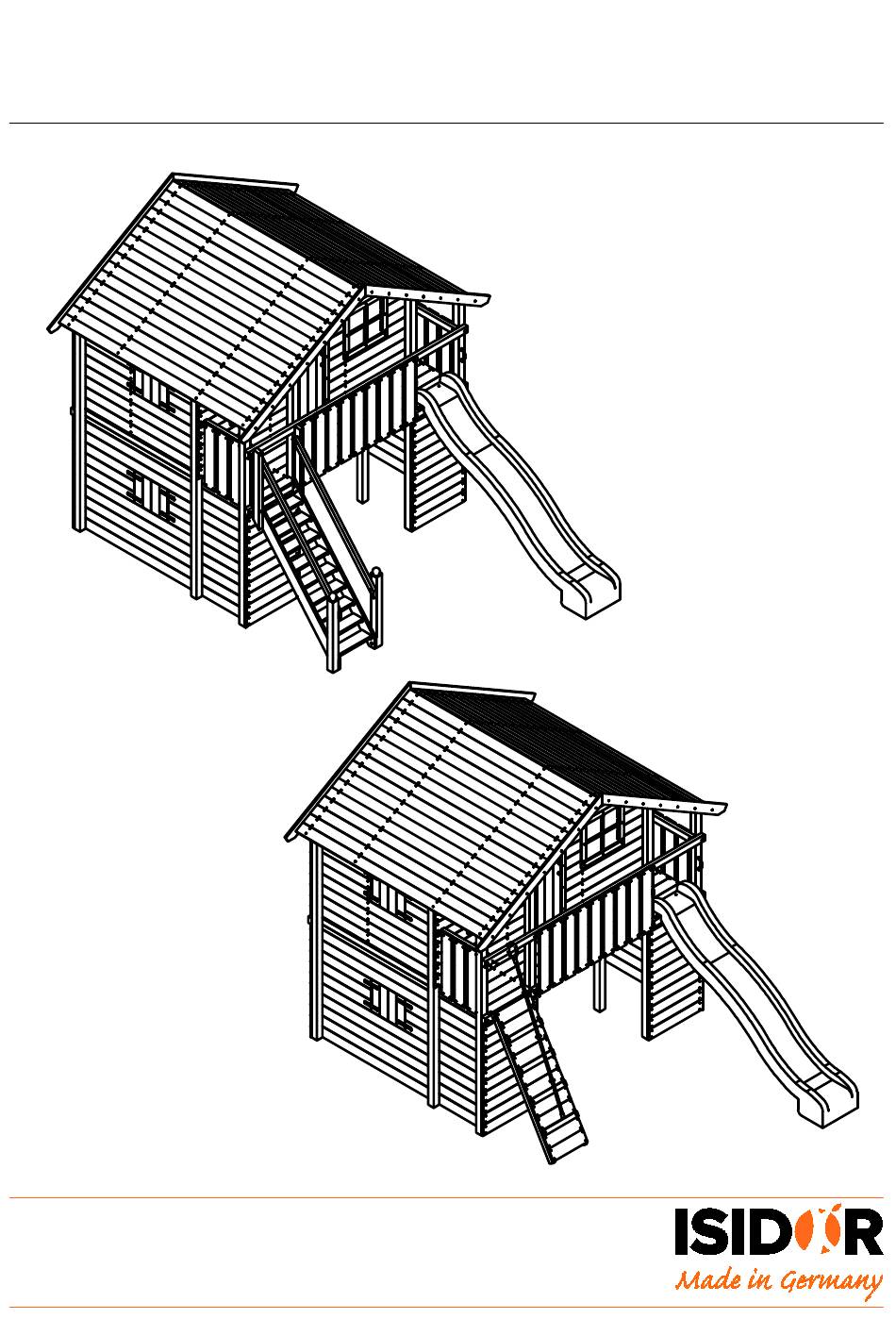

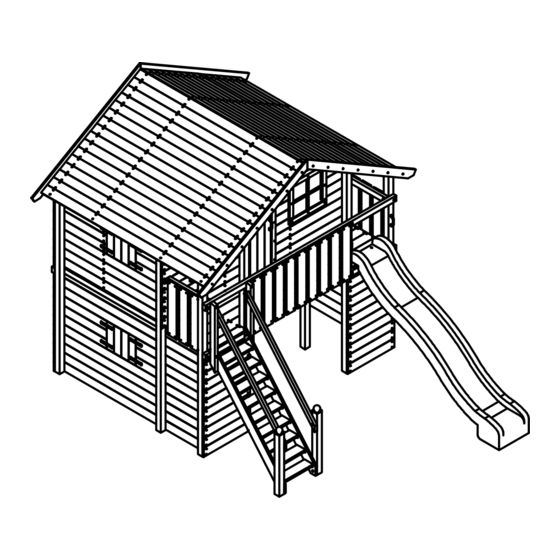

- Seite 1 MONTAGEANLEITUNG Baumhaus Big Woody ST_203 08.04.2020...
- Seite 2 Kombinationsm glichkeiten Schaukelanbau einfach* Schaukelanbau erweitert* Schaukelnabau Turm* Hersteller: Isidor GmbH & Co. KG M nstersche Stra e 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu *separat erh ltlich...
- Seite 3 Achtung! Wichtige Informationen, bitte vor der Montage lesen und als sp teren Beleg aufbewahren Allgemeine Sicherheitshinweise Mit dem Kauf unserer Spielanlage haben Sie ein attraktives Produkt erworben, an dem Ihre Kinder jahrelang gro en Spa haben werden. Achtung! Nicht f r Kinder unter 3 Jahren geeignet! Sturzgefahr! Achtung! Kleine Teile.
- Seite 5 Bauteile Bauteil Anzahl Beschreibung H he Breite L nge -nummer 4107 Brett 19 mm 60 mm 220 mm 4110 Brett 19 mm 60 mm 465 mm Brett 19 mm 60 mm 580 mm 4109 Brett 19 mm 60 mm 615 mm 4024 Brett 19 mm...
- Seite 6 Bauteile Bauteil Anzahl Beschreibung -nummer 1810 Acrylglasscheibe 1812 Kugel 1830 Handgriffe Rutsche Rutsche in passender H he zum Podest V003 Holzbauschraube Senkkopf 6,0 x 120 mm V004 Holzschraube Senkkopf 5,0 x 80 mm V007 Holzschraube Senkkopf 5,0 x 25 mm V012 Holzschraube Senkkopf 4,0 x 30 mm V014...
- Seite 7 Sicherheitsabst nde lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fl che erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Z unen, H usern, Garagen, ausladenden Zweigen, W scheleinen oder elektrischen Leitungen sein. Fundamente Schraubanker f r Kletterrampe und Winkelanker nach Ma angaben,...
- Seite 8 Fundamente ohne Schaukelanbau 1620 1238 1238 1620 Fundamentplan mit Treppe 16 x Winkelanker 1620 1620 Fundamentplan mit Rampe 14 x Winkelanker 2 x Schraubanker Ma angaben soweit nicht anders angegeben in mm! Seite 8 von 33...
- Seite 9 Fundamente mit Schaukelanbau 1197 1197 Einfacher Schaukelanbau Fundamentplan mit Treppe 16 x Winkelanker 2 x Schraubanker Fundamentplan mit Rampe 14 x Winkelanker 4 x Schraubanker 1620 1238 1620 1238 1620 Turmanbau 1197 1197 Fundamentplan mit Treppe 20 x Winkelanker Fundamentplan mit Rampe 18 x Winkelanker 2 x Schraubanker Erweiterter Schaukelanbau...
- Seite 10 Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abh ngigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit 10 mm Sechskant-Holzschraube m ssen mit 6 mm vorgebohrt werden Seite 10 von 33...
- Seite 11 Montage der Grundkonstruktion (Vorder- und R ckseite) 4423 4422 4423 4422 4428 4x V021 mit V049 und V131 Bitte beachten, dass die Positionen der Bohrungen f r Front und R ckseite in diesem Fall gleich sind. Ma angaben soweit nicht anders angegeben in mm! Seite 11 von 33...
- Seite 12 Montage der Grundkonstruktion V021 mit V049 und V131 Wir empfehlen die 4 u eren Kopfb nder erst nach Montage 4427 des Unterbaus anzubringen, um den Schritt diese noch einmal Versetzen zu m ssen zu sparen. 4057 je Bauteil 4057 3x V004 (Bauteil 4057 mit d=5mm vorbohren) 4057 4057...
- Seite 13 Montage der Grundkonstruktion 4423 4423 2x V021 mit V049 und V131 2x V021 mit V049 und V131 4352 4352 Seitenansicht 4423 2x V021 mit V049 und V131 4352 Seite 13 von 33...
- Seite 14 Montage der Grundkonstruktion 2x V078 mit je 8x V106 2x V021 mit V049 und V131 4429 4429 4429 4429 2x v021 mit V049 und V131 2x V078 mit je 8x V106 Seite 14 von 33...
- Seite 15 Montage der Grundkonstruktion 3x V021 mit V049 und V131 4427 3x v021 mit V049 und V131 4427 4422 4422 Seitenansicht Ma angaben soweit nicht anders angegeben in mm! Seite 15 von 33...
- Seite 16 Verankerung der Grundkonstruktion Winkelanker lt. Fundamentplan einbetonieren, erst nach der Aush rtung des Betons mit der Montage fortfahren. Grundger st auf Winkelanker stellen, lotrecht ausrichten und festschrauben. 14 x Winkelanker 30 cm Seite 16 von 33...
- Seite 17 Verlegung der Bodenbretter auf dem Podest Auschnitte 80x80 mm f r Balken abmessen + auss gen 4093 4176 4093 16x 4403 4093 4176 4093 184 x V235 Seite 17 von 33...
- Seite 18 Montage des Unterbaus (Vorder- und R ckseite) 4405 4405 10x 4431 10x 4431 42x V235 42x V235 Seite 18 von 33...
- Seite 19 Montage des Unterbaus (Seitenw nde) Au enansicht links Au enansicht rechts je1x links und rechts Innenansicht links 4398 4404 2x 4415 4x V012 4024 20 mm berstand 3x 4094 3x 4420 Im Bereich der Fenster ffnung Feder austrennen 5x 4415 64x V235 Nach Fertigstellung des Unterbaus, die 4 Kopfb nder der Grundkonstruktion erg nzen!
-
Seite 20: Montage Der Vorderwand
Montage der Vorderwand Au enansicht 4406 4412 4414 4416 4407 4408 4410 4411 3x 4076 3x 4097 3x 4097 3x 4076 4x 4409 4x 4409 80x V235 Innenansicht 940 mm zwischen den Pfosten 4421 4104 b ndig mit T rausschnitt 6x V012 4421 2x V106... - Seite 21 Montage der R ckwand Au enansicht 4406 4412 4414 4416 4417 4419 7x 4418 70x V235 Seite 21 von 33...
- Seite 22 Montage der Seitenw nde je 1x links und rechts Au enansicht Ausschnitt f r Dachsparren herstellen 4413 3x 4420 4115 Feder im Bereich der Fenster ffnung austrennen 4x 4413 16x V235 Riegel 4425 b ndig mit Standpfosten Innenansicht ausrichten und befestigen Draufsicht Auschnitt 40 x 60 mm f r Dachsparren herstellen...
- Seite 23 Montage Gel nderriegel V121 mit 8x V106 V021 mit V049 und V131 (Pfosten mit d= 6 mm vorbohren) 4197 V121 mit 8x V106 4428 4197 4x V021 mit V049 und V131 Ma angaben soweit nicht anders angegeben in mm! Seite 23 von 33...
- Seite 24 Aufbau der Dachkonstruktion 1x V004 (Bauteil 4424 mit d=5mm vorbohren) 4026 2x V004 (Bauteil 4026 mit d=5mm vorbohren) 4424 4424 je Brett 4402 8x V235 2x 4402 2x 4402 4402 4402 4402 100 mm 100 mm berstand 4402 berstand Wir empfehlen, noch nicht alle Dachbretter auf den Dachsparren zu befestigen, damit sich die Dachkonstruktion leichter auf das Dach heben l sst.
- Seite 25 Aufbau der Dachkonstruktion Dachkonstruktion senkrecht ber die Pfosten schieben, 8x V004 durch den waagerecht ausrichten und anschrauben. Dachsparren in den Standpfosten (Dachsparren mit d=5mm vorbohren) 4x V004 (Dachsparren mit d=5mm vorbohren) 4x V004 (Dachsparren mit d=5mm vorbohren) am 2. und 4. Sparrenpaar zus tzlich von innen schrauben je Wand 18x V235 restliche Dachbretter...
- Seite 26 Aufbau der Dachkonstruktion berstand der Dachbahn ca. 3 cm / 10 cm Rest 3. Bahn Rest 1. Bahn berlappung 27,5 cm / 24 cm berlappung 15 cm 3. Bahn 1. Bahn berstand der Dachbahn ca. 3 cm / 10 cm Verlegung selbstklebende Dachbahn: Verlegung der Dachpappe: - Oberfl che muss sauber und staubfrei sein...
- Seite 27 Montage der Br stung je Brett 4x V235 9x 4043 41,9 41,9 41,9 41,9 je Brett 4x V235 3x 4043 3x 4043 Ma angaben soweit nicht anders angegeben in mm! Seite 27 von 33...
- Seite 28 Montage T rblatt 8x V012 4x V012 T rscharnier V073 4105 b ndig 4x 4391 b ndig Griffpaar 1830 mit 2x V040 an T rblatt befestigen. T rblatt mit d=6mm durchbohren. T rscharnierV073 4105 Bitte beachten Sie den berstand des T ranschlags auf unteren Abbildung! 4x V012 8x V012 je 4x V012...
- Seite 29 Einbau T r und Fensterrahmen mit Fensterscheibe und Sprossen Acrylglasscheibe vor der Fenster ffnung an die Hauswand anlegen und gleichm ig ausrichten Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querst ck beginnen) Bitte darauf achten, nicht die Acrylglasscheibe zu durchbohren! Sprossenkreuz an den Enden mit D=5 mm durchbohren auf die Acrylglasscheibe setzen und diese ebenfalls vorsichtig durchbohren Sprossenkreuz festschrauben...
- Seite 30 Montage der Fensterl den je Bauteil 4107 4x V012 4107 4107 Innenansicht 4108 4108 4108 4108 4107 4107 V075 V075 je Bauteil V075 4x V014 Au enansicht V075 V075 ca. 3 mm Spaltma je Bauteil V075 4x V014 ca. 3 mm Spaltma im Bereich der Fenster ffnung Feder austrennen!
- Seite 31 Montage der Rutsche und Sicherheistgriffe Griffe 1830 mit den mitgef hrten Schrauben des Griffsets befestigen 2x V007 Zur Fixierung mit Sand anh ufen!!! Seite 31 von 33...
- Seite 32 Montage des Aufstiegs Die Aufstiege sind optional w hlbar. Den Aufbau des jeweiligen Aufstiegs entnehmen Sie bitte der gesonderten Aufbauanleitung. Bauteile 4302 oben b ndig mit Gel nderriegel montieren. Die Schrauben f r diesen Treppenanschluss befinden sich im Paket des Baumhauses. Bei diesen beiden Schrauben bitte darauf achten, dass Sie in den Standpfosten schrauben...
- Seite 33 Anschlussstelle der Schaukelanbauten Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Seite 33 von 33...
