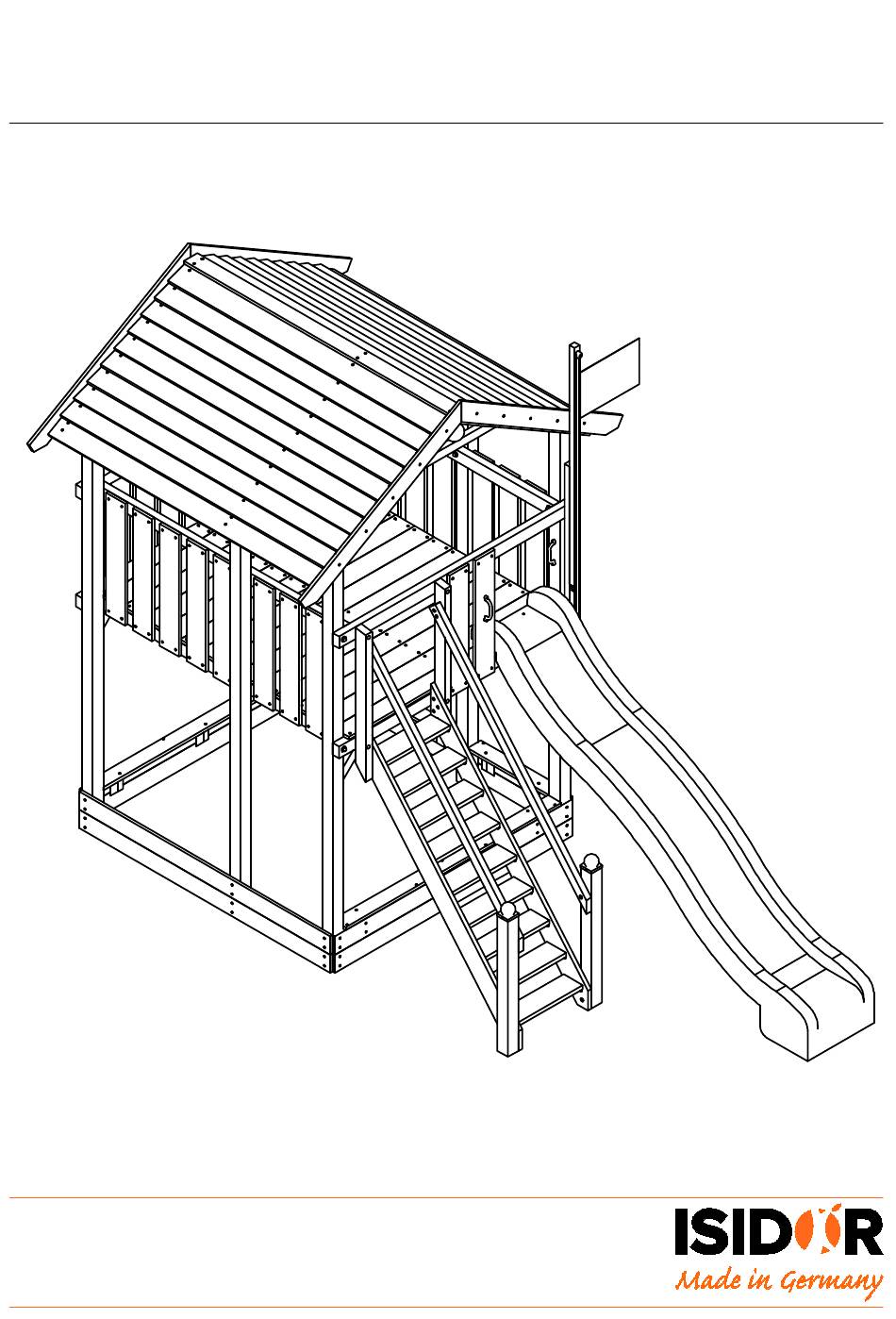

- Seite 1 MONTAGEANLEITUNG Spielturm Freddifix ST_206 03.01.2021...
-
Seite 2: Kombinationsm Glichkeiten
Kombinationsm glichkeiten Schaukelanbau einfach* Schaukelanbau erweitert* Schaukelanbau Turm* Kletterwand* Hersteller: Isidor GmbH & Co. KG M nstersche Stra e 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor. de *separat erh ltlich... - Seite 3 Grunds tzlich ist zu empfehlen, die Kunststoffteile au erhalb der Nutzungssaison witterungsgesch tzt aufzubewahren. So haben Sie l nger Freude an dem Produkt. Wir w nschen Ihnen viel Erfolg bei der Montage und Ihren Kindern viel Spa beim Spielen. Achtung! ST 206 - Freddifix...
- Seite 5 Bauteile BAUTEILLISTE - Spielturm Bauteil- Anzahl Beschreibung H he Breite L nge nummer 1812 Kugel 1813 Fahne 1830 Handgriffe 1833 Befestigungs se Rutsche Rutsche in passender H he zum Podest V004 Holzschraube Senkkopf 5,0 x 80 mm V006 Holzschraube Senkkopf 5,0 x 60 mm V007 Holzschraube Senkkopf 5,0 x 25 mm V010...
-
Seite 6: Bauteile-Liste
Bauteile-Liste BAUTEILLISTE - Treppe Bauteil- Anzahl Beschreibung H he Breite L nge nummer 1024 Pfostenkappe V004 Holzschraube Senkkopf 5,0 x 80 mm V005 Holzschraube Senkkopf 5,0 x 70 mm V007 Holzschraube Senkkopf 5,0 x 25 mm V010 Holzschraube Senkkopf 4,0 x 50 mm V019 Holzbauschraube Tellerkopf 6,0 x 100 mm V031... - Seite 7 Sicherheitsabst nde lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fl che erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Z unen, H usern, Garagen, ausladenden Zweigen, W scheleinen oder elektrischen Leitungen sein. + 2m + 2m + 2m...
- Seite 8 Bitte beachten Sie zum Aufbau die Fundamentpl ne !!! Fundamente ohne Schaukelanbau Schraubanker f r Kletterrampe Winkelanker nach Ma angaben, und Schaukelbalkenst tzen; h hengleich einbetonieren; bei festem Boden einfach in den Fundamente aush rten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, auf die einbetonieren, dann am Objekt Anker setzen und verschrauben...
-
Seite 9: Fundamente Mit Schaukelanbau
Fundamente mit Schaukelanbau 1197 1197 Schaukelanbau einfach 8 x Winkelanker 2 x Schraubanker 2393 1040 Schaukelanbau erweitert 8 x Winkelanker 4 x Schraubanker 1640 1640 1197 1197 1040 1238 Wir empfehlen die Schraubanker f r die Schaukelanbauten beim Aufbau der Schaukelanbau Turm Schaukelanbauten und die Winkelanker 12 x Winkelanker... - Seite 10 Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abh ngigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit 10 mm Sechskant-Holzschraube m ssen mit 6 mm vorgebohrt werden Seite 10 von 27...
-
Seite 11: Montage Der Grundkonstruktion Vorder- Und R Ckseite
Montage der Grundkonstruktion Vorder- und R ckseite 4169 4169 4x V021 mit V049 und V131 4007 4007 1500 Ma angaben soweit nicht anders angegeben in mm! Seite 11 von 27... -
Seite 12: Seitenansicht Links
Montage der Grundkonstruktion 6x V021 mit V049 und V131 6x V021 mit V049 und V131 4170 4170 V078 mit 8x V106 4170 4170 4007 4007 V078 mit 8x V106 Bauteil 222 mittig platzieren Seitenansicht links Ma angaben soweit nicht anders angegeben in mm! Seite 12 von 27... - Seite 13 Montage der Grundkonstruktion Sollten Sie einen Unterbau vorsehen, so k nnen vor Montage der Kopfb nder jeweils die obersten 2 Bretter der Unterbauseitenw nde schon montiert werden um das sp tere Versetzen der Kopfb nder einzusparen. 4057 je Bauteil 4057 3x V004 (Bauteil 4057 mit d=5mm vorbohren) 4057 4057...
-
Seite 14: Verankerung Der Grundkonstruktion
Verankerung der Grundkonstruktion Winkelanker lt. Fundamentplan einbetonieren, erst nach der Aush rtung des Betons mit der Montage fortfahren. Grundger st auf Winkelanker stellen, lotrecht ausrichten und festschrauben. 10 cm mit Erdreich abdecken 60 cm Beton 6 x Winkelanker 30 cm Seite 14 von 27... -
Seite 15: Verlegung Der Bodenbretter Auf Dem Podest
Verlegung der Bodenbretter auf dem Podest Alle Bretter zun chst ausrichten und dann befestigen. 4176 12 x 4189 4176 84 x V010 Seite 15 von 27... -
Seite 16: Aufbau Der Dachkonstruktion
Aufbau der Dachkonstruktion 1x V004 (Bauteil 4090 mit d=5mm vorbohren) 4026 4090 4090 2x V004 (Bauteil 4026 mit d=5mm vorbohren) 6x V010 39 mm berstand 4084 20 mm berstand 33x V010 10x 4084 pro Brett 4084 mit 3x V010 (unteres Brett mit 6x V010) auf den Dachsparren befestigen 4084 4084... - Seite 17 Aufbau der Dachkonstruktion 2x V004 (Dachsparren mit d=5mm vorbohren) Dachkonstruktion senkrecht ber die Pfosten schieben, waagerecht ausrichten und anschrauben. 2x V004 (Dachsparren mit d=5mm vorbohren) 2x V004 (Dachsparren mit d=5mm vorbohren) V010 Bauteile 4210 mit jeweils 5 x V010 an den Dachbrettern befestigen 1812 4210 eine Halbkugel...
-
Seite 18: Montage Der Br Stung
Montage der Br stung linke Seite Front je Brett 4x V010 8x 4043 2x 4043 120 59 59 59 59 Front f r Aufstieg Leiter linke Seite f r Aufstieg Leiter je Brett 4x V010 5x 4043 5x 4043 120 59 59 59 59 80 89 89 89 89 R ckseite rechte Seite... -
Seite 19: Montage Der Rutsche Und Sicherheitsgriffe
Montage der Rutsche und Sicherheitsgriffe 1 Griffteil aus 1830 mit den Schrauben aus dem Griffset befestigen 2x V007 1 Griffteil aus 1830 mit 2x V041 Zur Fixierung mit Sand anh ufen!!! Seite 19 von 27... - Seite 20 Montage des Fahnenmasts Flechtzaun-Beschlag V086 4337 wechselseitig in den Pfosten einschrauben (Schraubl cher vohrbohren) 2x V004 2x V106 2x V106 3x V086 2x V106 Ma angaben soweit nicht anders angegeben in mm! Seite 20 von 27...
-
Seite 21: Montage Der Fahne
Montage der Fahne 1833 V006 Schnur durch die Befestigungs sen einf deln die Schnur muss dabei um die Schraube gef hrt werden E nden strafziehen und mit den sen an der Fahne verknoten. 1813 Details A Befestigungs se von 1813 Schnur von 1813 1833 V006... -
Seite 22: Montage Des Sandkastens Und Des Optionalen Zubeh Rs
Montage des Sandkastens und des optionalen Zubeh rs Wenn Sie an dieser Stelle eine Kletterwand montieren m chten, fallen das Sitzbrett und die St tzen hier weg. 4023 4237 4243 7x 4038 4237 2x 4371 2x 4372 12x V010 21x V010 3x 4038 4243 4371... -
Seite 23: Montage Der Treppenstufen
Montage der Treppenstufen je Winkel 3x V141 18x Metallwinkel V136 3x V141 4299 4299 Treppenwange links Treppenwange rechts Hinweis: Zeichnen Sie zun chst die Positionen der Treppenwinkel an. Dann k nnen Sie die Treppenwangen probehalber am Turm anhalten und sich ein Bild von der Treppenstufenverteilung machen. Hinweis: f r den weiteren Aufbau empfiehlt sich jeweils die obere und untere Treppenstufe zu einem sp teren... -
Seite 24: Montage Der Treppenpfosten
Montage der Treppenpfosten 4001 4001 Bauteile 4001 vorne und unten b ndig an Treppenwangen anbringen. je 2x V019 Montage unterste Treppenstufe mit je 3x V007 auf den Winkeln befestigen Hinweis: in den n chsten Montageschritten wird die Treppe am Podest oder den Podesterweiterungen befestigt. Bitte betreten Sie die Treppe erst nach Fundamentlegung und Aush rtung des Fundaments!!! und fahren dann mit allen weiteren Schritten zum... -
Seite 25: Montagebeispiel Aufstiegsanschluss Und Handl Ufe
Montagebeispiel Aufstiegsanschluss und Handl ufe (aufgesetzt auf Querriegel / am Querriegel montiert) Bauteile 4302 oben b ndig am Querriegel der Br stung anlegen, lotrecht ausrichten und befestigen. 2x V004 2x V004 4302 4302 4302 4302 4298 4298 4298 V019 4298 V019 4x V031 mit V049... -
Seite 26: Verankerung Der Treppenpfosten
Verankerung der Treppenpfosten Hinweis: Treppe erst nach Aush rtung der Punktfundamente betreten! St tzen Sie die Treppe ab und legen Sie dann die Punktfundamente mit den Pfostenankern an. 10 cm mit Erdreich abdecken 60 cm Beton 30 cm Montage der obersten Treppenstufe mit je 3x V007 auf Montage der Pfostenkappen den Winkeln befestigen... -
Seite 27: Montage Der Optionalen Schaukelanbauten
Montage der optionalen Schaukelanbauten Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Seite 27 von 27...
