Inhaltszusammenfassung für Isidor Big Woody

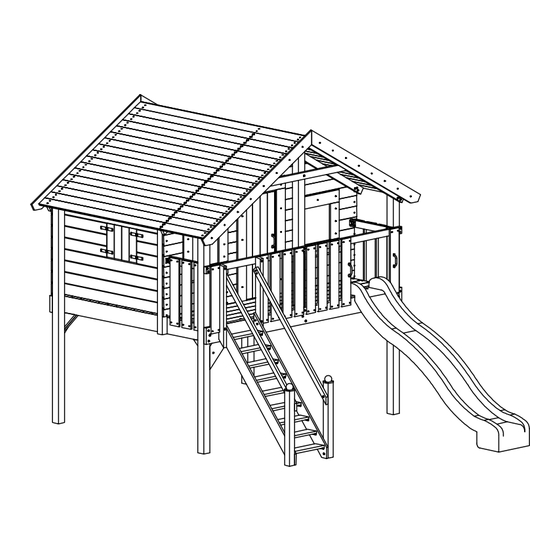

- Seite 1 MONTAGEANLEITUNG Baumhaus Big Woody ST_213 17.03.2021...
- Seite 2 Kombinationsm glichkeiten Schaukelanbau einfach* Schaukelanbau erweitert* Schaukelanbau Turm* Unterhaus* Hersteller: Isidor GmbH & Co. KG M nstersche Stra e 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.de *separat erh ltlich...
- Seite 3 Achtung! Wichtige Informationen, bitte vor der Montage lesen und als sp teren Beleg aufbewahren Allgemeine Sicherheitshinweise Mit dem Kauf unserer Spielanlage haben Sie ein attraktives Produkt erworben, an dem Ihre Kinder jahrelang gro en Spa haben werden. Achtung! Nicht f r Kinder unter 3 Jahren geeignet! Sturzgefahr! Achtung! Kleine Teile.
- Seite 5 Bauteile BAUTEILLISTE Turm Bauteil- Anzahl Beschreibung H he Breite L nge nummer 4107 Brett 19 mm 60 mm 220 mm 4024 Brett 19 mm 60 mm 670 mm 4104 Brett 19 mm 60 mm 1350 mm 4490 Brett 19 mm 80 mm 1780 mm 4108...
- Seite 6 Bauteile BAUTEILLISTE Turm Bauteil- Anzahl Beschreibung H he Breite L nge nummer V010 Holzschraube Senkkopf 4,0 x 50 mm 1810 Acrylglasscheibe V015 Holzschraube Panhead 4,0 x 16 mm V106 Winkelverbinderschraube 5,0 x 35 mm V011 Holzschraube Senkkopf 4,0 x 40 mm V121 Winkelverbinder 90 x 90 x 65 x 2,5 mm Rutsche...
- Seite 7 Bauteile BAUTEILLISTE Treppe Bauteil- Anzahl Beschreibung H he Breite L nge nummer 1024 Pfostenkappe V004 Holzschraube Senkkopf 5,0 x 80 mm V005 Holzschraube Senkkopf 5,0 x 70 mm V007 Holzschraube Senkkopf 5,0 x 25 mm V010 Holzschraube Senkkopf 4,0 x 50 mm V019 Holzbauschraube Tellerkopf 6,0 x 100 mm V031...
- Seite 8 Sicherheitsabst nde lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fl che erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Z unen, H usern, Garagen, ausladenden Zweigen, W scheleinen oder elektrischen Leitungen sein. Fundamente Winkelanker nach Ma angaben, Schraubanker f r Kletterrampe und...
- Seite 9 Ma e auf dem Plan in mm soweit nicht anders angegeben! Ma e gesamt (LxBxH): 3,57 x 5,05 x 3,63 m ST 213 Big Woody mit Treppe Ma e Haus innen (LxBxH(Giebelh he)): 2,96 x 1,78 x 2,00 m 2280 1250 Platzbedarf inkl.
- Seite 10 Ma e auf dem Plan in mm soweit nicht anders angegeben! Ma e gesamt (LxBxH): 5,72 x 5,05 x 3,63 m ST 213 Big Woody mit Treppe Ma e Haus innen (LxBxH(Giebelh he)): 2,96 x 1,78 x 2,00 m (einfacher Schaukelanbau)
- Seite 11 Ma e auf dem Plan in mm soweit nicht anders angegeben! Ma e gesamt (LxBxH): 6,44 x 5,05 x 3,63 m ST 213 Big Woody mit Treppe Ma e Haus innen (LxBxH(Giebelh he)): 2,96 x 1,78 x 2,00 m (Schaukelanbau mit Erweiterung) Platzbedarf inkl.
- Seite 12 Ma e auf dem Plan in mm soweit nicht anders angegeben! Ma e gesamt (LxBxH): 6,64 x 5,05 x 3,63 m ST 213 Big Woody mit Treppe Ma e Haus innen (LxBxH(Giebelh he)): 2,96 x 1,78 x 2,00 m (Schaukelanbau Turm) Platzbedarf inkl.
- Seite 13 Ma e auf dem Plan in mm soweit nicht anders angegeben! 2280 1250 Ma e gesamt (LxBxH): 3,57 x 5,05 x 3,63 m ST 213 Big Woody mit Unterhaus Ma e Haus innen (LxBxH(Giebelh he)): 2,96 x 1,78 x 2,00 m Fundamentplan mit Treppe Platzbedarf inkl. Sicherheitsabstand (LxB):...
- Seite 14 Ma e auf dem Plan in mm soweit nicht anders angegeben! Ma e gesamt (LxBxH): 5,72 x 5,05 x 3,63 m ST 213 Big Woody mit Unterhaus Ma e Haus innen (LxBxH(Giebelh he)): 2,96 x 1,78 x 2,00 m (einfacher Schaukelanbau)
- Seite 15 Ma e auf dem Plan in mm soweit nicht anders angegeben! Ma e gesamt (LxBxH): 6,44 x 5,05 x 3,63 m ST 213 Big Woody mit Unterhaus Ma e Haus innen (LxBxH(Giebelh he)): 2,96 x 1,78 x 2,00 m (Schaukelanbau mit Erweiterung)
- Seite 16 Ma e auf dem Plan in mm soweit nicht anders angegeben! Ma e gesamt (LxBxH): 6,64 x 5,05 x 3,63 m ST 213 Big Woody mit Unterhaus Ma e Haus innen (LxBxH(Giebelh he)): 2,96 x 1,78 x 2,00 m (Schaukelanbau Turm)
- Seite 17 Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abh ngigkeit der Lage der Bohrungen) Soweit nicht anders angegeben, die Riegel und Fu pfetten f r die Schraubverbindungen mit einem geringeren Durchmesser vorbohren, als die Schrauben haben. Riegel vorbohren Riegel vorbohren Beim setzen der Schrauben am gleichen Pfosten auf etwas versetzte Lage achten, damit sich die Schrauben nicht treffen.
- Seite 18 Montage der Grundkonstruktion Vorderseite Bauteil 4474 ist unten b ndig mit Unterkante von Bauteil 4470 1550 1550 6x V019 4480 Schrauben Abstand Schrauben Abstand zur Au enkante max. 4cm zur Au enkante max. 4cm 4474 4475 4475 oberste Schraube oberste Schraube mittlere Abstand zur Abstand zur...
- Seite 19 Montage der Grundkonstruktion R ckseite 1550 1550 Bauteil 4474 ist unten b ndig mit Unterkante von Bauteil 4470 4474 4475 4475 4470 9x V019 1500 3200 Ma angaben soweit nicht anders angegeben in mm! Seite 19 von 46...
- Seite 20 Montage der Grundkonstruktion 2xV019 1x V004 unten 4469 jeweils mit 2x V019 + 1x V004 unten befestigen 4469 Seite 20 von 46...
- Seite 21 Montage der Grundkonstruktion Kopfb nder Hinweis: Bitte lassen Sie diesen Schritt aus, wenn Sie ein Unterhaus mit aufbauen, da daf r andere Bauteile verwendet werden. Bauteil 4473 mit 3x V005 und 2x V002 befestigen. Bauteil 4473 mit d=5mm vorbohren. Bauteil 4473 Bauteil 4473 mit 3x V005 und 3x V005...
- Seite 22 Montage der Grundkonstruktion Kopfb nder Hinweis: Bitte lassen Sie diesen Schritt aus, wenn Sie ein Unterhaus mit aufbauen, da daf r andere Bauteile verwendet werden. Bauteile 4466 + 4471 mit je 5x V005 und 2x V002 befestigen Bauteile 4466 + 4471 mit d=5mm vorbohren Bauteile 4466 + 4471 mit je 5x V005 und...
- Seite 23 Montage der Grundkonstruktion Verteilung von Schrauben und Winkeln siehe Draufsicht 4469 4467 4469 4468 4472 Draufsicht V079 mit V079 mit 8x V106 8x V106 3x V019 V079 mit V079 mit 8x V106 8x V106 V079 mit V079 mit 8x V106 V079 mit 8x V106 8x V106...
- Seite 24 Montage der Grundkonstruktion 4477 4476 4477 4476 jeweils 3x V019 Draufsicht Seitenansicht Ma angaben soweit nicht anders angegeben in mm! Seite 24 von 46...
- Seite 25 Verankerung der Grundkonstruktion Winkelanker lt. Fundamentplan einbetonieren, erst nach der Aush rtung des Betons mit der Montage fortfahren. Grundger st auf Winkelanker stellen, lotrecht ausrichten und festschrauben. Hinweis: Bitte beachten Sie, dass die Anordnung der Winkelanker f r den Aufbau mit Unterbau abweicht. 10 cm mit Erdreich abdecken 4x XXL Winkelanker 70 cm Beton...
- Seite 26 Montage des optionalen Unterhauses (Vorder- und R ckseite) Au enansicht 4x V005 9x 4116 9x 4116 60x V010 60x V010 Innenansicht 1198 1198 An diesen Stellen mit Schraubankern versehen Seite 26 von 46...
- Seite 27 Montage des optionalen Unterhauses (Seitenw nde) je 1x links und rechts Jetzt die Schritte f r die Montage der Kopfb nder in allen Ecken ausf hren, dabei beachten, dass Bauteil 4466 durch 4487 ersetzt wird. Innenansicht 4x V005 4471 3x V005 4489 4x V012 4415...
- Seite 28 Verlegung der Bodenbretter auf dem Podest 5x V010 6xV010 4441 4441 je Brett 4446 6x V010 16x 4446 4441 4441 5x V010 6x V010 Auschnitte 80x80 mm f r Balken abmessen + auss gen Seite 28 von 46...
-
Seite 29: Montage Der Vorderwand
Montage der Vorderwand 4453 Au enansicht 4464 4454 4460 4461 4462 4455 4456 4458 4459 4x 4463 4x 4463 4x 4463 4x 4463 4x 4457 4x 4457 46x V010 Au enansicht 3x V011 4450 Innenansicht 8x V011 4442 4442 6x V012 4104 b ndig mit T rausschnitt b ndig mit T rausschnitt Seite 29 von 46... - Seite 30 Montage der R ckwand Au enansicht 4452 4406 4412 4414 4416 4417 4419 7x 4418 60x V010 Seite 30 von 46...
- Seite 31 Montage der Seitenw nde je 1x links und rechts Au enansicht 4413 3x 4420 3x 4115 Feder im Bereich der Fenster ffnung austrennen 4x 4413 Innenansicht 32 x V010 4x V012 4024 20 mm berstand Seite 31 von 46...
- Seite 32 Montage Gel nderriegel V121 mit 8x V106 2x V019 4481 V121 mit 2x V019 8x V106 4481 Riegel 4481 transparent dargestellt Ma angaben soweit nicht anders angegeben in mm! Seite 32 von 46...
- Seite 33 Aufbau der Dachkonstruktion 2x V228 (Bauteil 4479 mit d=5mm vorbohren) 4478 4479 4x V228 (Bauteil 4478 mit d=5mm vorbohren) 4479 je Brett 4402 6x V010 4402 4402 je Brett 4435 je Brett 4436 4x V010 4436 4x V010 4435 4436 4435 4436 4435...
- Seite 34 Aufbau der Dachkonstruktion Dachkonstruktion senkrecht ber die Pfosten schieben, waagerecht ausrichten und anschrauben. R ckseite analog zu Front mit 7x V019 + 2x V004 2x V019 befestigen (Dachsparren mit d=5mm vorbohren) (Dachsparren mit d=5mm vorbohren) V019 (Dachsparren mit d=5mm vorbohren) 1x V004 4x V019 2x V019...
- Seite 35 Aufbau der Dachkonstruktion berstand der Dachbahn ca. 10 cm berlappung 10 cm Rest 1. Bahn berlappung 10 cm berstand der Dachbahn ca. 10 cm 1. Bahn Verlegung der Dachpappe: - die Oberfl che muss sauber und staubfrei sein - beginnen Sie auf jeder Seite zun chst unten mit dem Anbringen der Dachbahn (Bauteilnr. 2026) - an der Traufkante, bitte ca.
- Seite 36 Montage Wandabschlussleisten Innen von jeder Seitenwand, die L cke zum Dach mit Bauteil 4490 schlie en und mit je 7x V012 befestigen. 4490 7x V012 Ma angaben soweit nicht anders angegeben in mm! Seite 36 von 46...
- Seite 37 Montage der Br stung je Brett 4043 4x V010 8x 4043 4043 4043 48 48 48 48 48 50 50 50 50 3x 4043 3x 4043 je Brett 4x V010 je Brett 4x V010 Ma angaben soweit nicht anders angegeben in mm! Seite 37 von 46...
- Seite 38 Montage T rblatt 8x V012 4x V012 T rscharnier V073 4105 b ndig 4x 4440 b ndig Griffpaar 1830 mit 2x V040 an T rblatt befestigen. T rblatt mit d=6mm durchbohren. T rscharnier V073 4105 4x V012 8x V012 je 4x V012 Ma angaben soweit nicht anders angegeben in mm! Seite 38 von 46...
- Seite 39 Einbau T r und Fensterrahmen mit Fensterscheibe und Sprossen Bretter au en b ndig ausrichten Acrylglasscheibe gleichm ig ausrichten Acrylglasscheibe vorsichtig vorbohren Schrauben eindrehen Fenster gleichm ig vor der Fenster ffnung ausrichten und befestigen 4449 Ansicht von Innen Acrylglasscheibe 4447 1810 8x V015 4447...
- Seite 40 Montage der Fensterl den je Bauteil 4107 4x V012 4107 4107 Innenansicht 4108 4108 4108 4108 4107 4107 Hinweis: Wenn Sie ein Unterhaus mit aufbauen, werden insgesamt 4 statt 2 Fensterl den angebracht. V075 V075 je Bauteil V075 4x V014 Au enansicht V075 V075...
- Seite 41 Montage der Rutsche und Sicherheistgriffe Griffe 1830 mit je 2x V041 2x V007 Zur Fixierung mit Sand anh ufen!!! Seite 41 von 46...
- Seite 42 Montage der Treppenstufen je Winkel 3x V141 18x Metallwinkel V136 3x V141 4299 4299 Treppenwange links Treppenwange rechts Hinweis: Zeichnen Sie zun chst die Positionen der Treppenwinkel an. Dann k nnen Sie die Treppenwangen probehalber am Turm anhalten und sich ein Bild von der Treppenstufenverteilung machen. Hinweis: f r den weiteren Aufbau empfiehlt sich jeweils die obere und untere Treppenstufe zu einem sp teren...
- Seite 43 Montage der Treppenpfosten 4001 4001 Bauteile 4001 vorne und unten b ndig an Treppenwangen anbringen. je 2x V019 Montage unterste Treppenstufe mit je 3x V007 auf den Winkeln befestigen Hinweis: in den n chsten Montageschritten wird die Treppe am Podest oder den Podesterweiterungen befestigt. Bitte betreten Sie die Treppe erst nach Fundamentlegung und Aush rtung des Fundaments!!! und fahren dann mit allen weiteren Schritten zum...
- Seite 44 Montagebeispiel Aufstiegsanschluss und Handl ufe (am Querriegel montiert) 2x V004 2x V004 4302 4302 4x V031 4302 4302 mit V049 und V131 4298 4298 4298 V019 4298 V019 Ma angaben soweit nicht anders angegeben in mm! Seite 44 von 46...
- Seite 45 Verankerung der Treppenpfosten Hinweis: Treppe erst nach Aush rtung der Punktfundamente betreten! St tzen Sie die Treppe ab und legen Sie dann die Punktfundamente mit den Pfostenankern an. 10 cm Erdreich 60 cm Beton 30 cm Montage der obersten Treppenstufe mit je 3x V007 auf Montage der Pfostenkappen den Winkeln befestigen...
- Seite 46 Anschlussstelle der Schaukelanbauten Den Aufbau des jeweiligen optionalen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Seite 46 von 46...
