Mobotix T25 Systemhandbuch Seite 103

Montage MX-DoorMaster
Variante 3: Selbstverriegelndes Türschloss Mediator inkl. uSV durch Akkupack
Bei dieser Anschlussvariante versorgt der Akkupack des MX-DoorMaster das System bei
einem Stromausfall und erlaubt das schlüssellose Öffnen der Tür. Jedoch muss in diesem
Fall die Ansteuerung des Diebstahlschutzes über eine zusätzliche Schaltung erfolgen (nicht
im Lieferumfang enthalten).

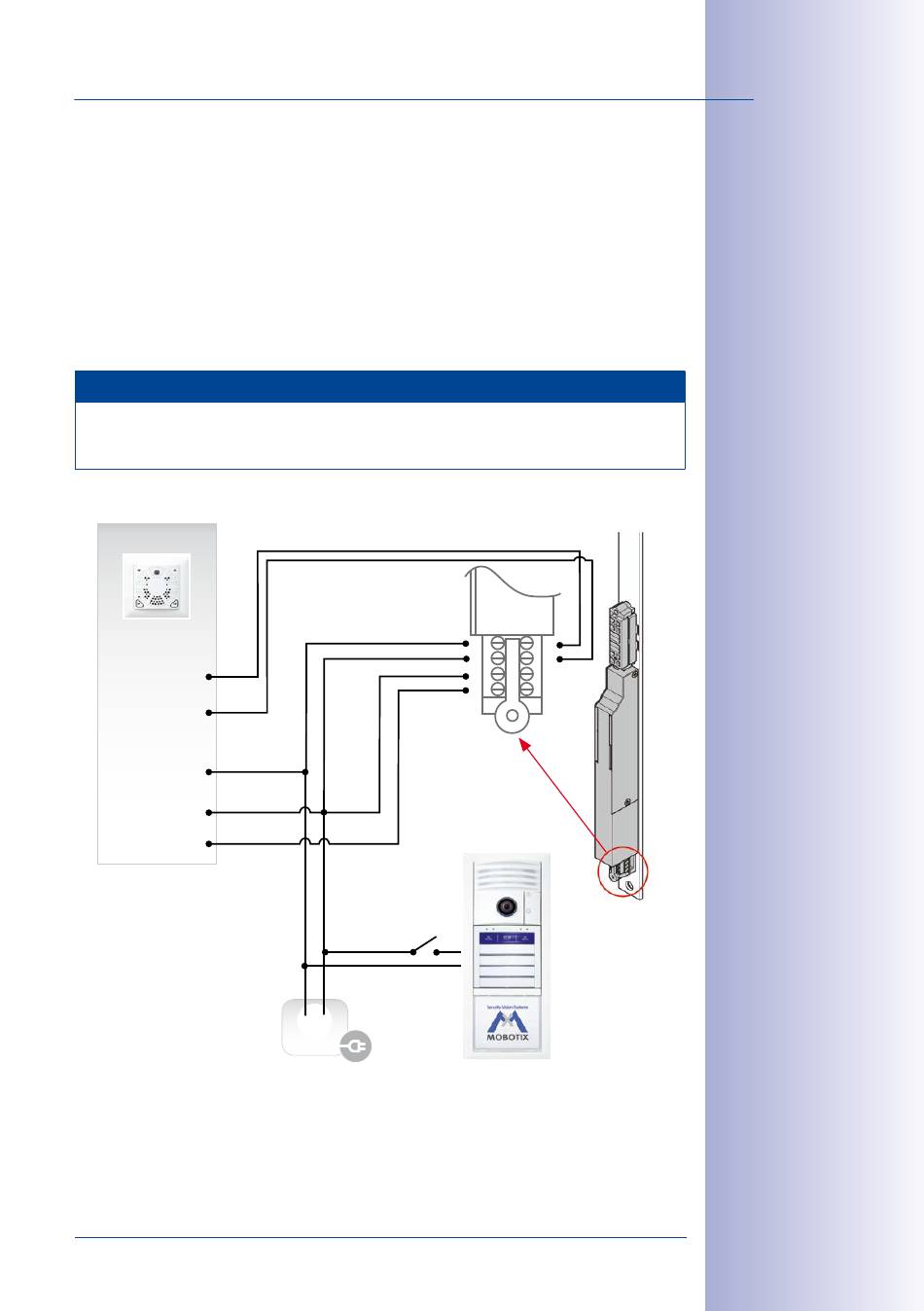

Beispielsweise ist in der nächsten Abbildung eine Realisierung des Diebstahlschutzes
mit dem Mediator-Netzteil gezeigt. Ein Lösen der Module ist dann durch Betätigen des
Schalters möglich.
Nach spätestens 5 Minuten muss der Diebstahlschutz wieder von der Spannung
getrennt werden (Im Beispiel: Schalter „S" aus), um eine Überlastung zu vermeiden.
MX-DoorMaster
IN 1+
IN –
IN 2+
OUT 1+
OUT –
OUT 2+
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Hinweis
S
Diebstahlschutz
+ –
12 V DC
(SELV)
Original Mediator
netzteil
Mediator
1 8
2 7
3 6
4 5
Türstation
103
/132
Mediator
Anschlusskabel für den
Diebstahlschutz sind
bereits am Rahmen
vormontiert und kön-
nen noch verlängert
werden (max. 50 m)
