T25-Systemhandbuch Teil 1: Montage
2.5.2 Anschlusspläne Türöffnervarianten

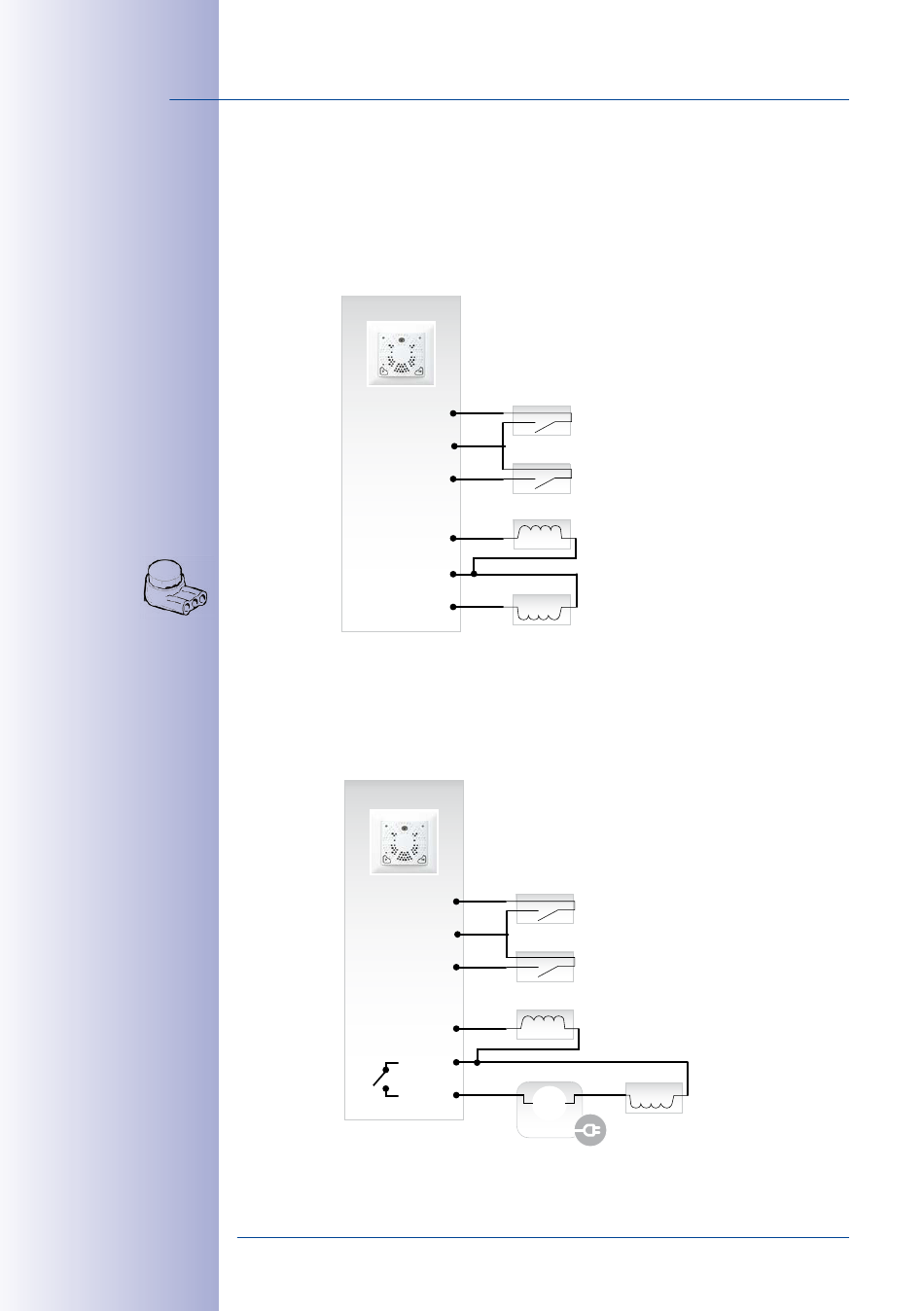

Variante 1: Versorgung aus Akku des MX-DoorMaster (Self-powered)
Der MX-DoorMaster liefert dank permanent geladenem Akkupack die Versorgungsspannung
für den Türöffner und überbrückt so auch Stromausfälle.
MX-DoorMaster
OUT 1+
OUT –
OUT 2+
Variante 2: Spannungsversorgung aus externem netzteil (interne Relaisfunktion)
Der MX-DoorMaster schaltet dank integrierter Relaisfunktion eine externe Spannung von
maximal 24 Volt (SELV, max. 1 A).
MX-DoorMaster
OUT 1+
OUT 2+
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
IN 1+
Türkontakt
IN –
IN 2+
Türriegelkontakt
Diebstahlschutz
Türöffner
IN 1+
Türkontakt
IN –
IN 2+
Türriegelkontakt
Diebstahlschutz
OUT –
+ –
24 V AC
(SELV)
netzteil
www.mobotix.com • info@mobotix.com
Türöffner
