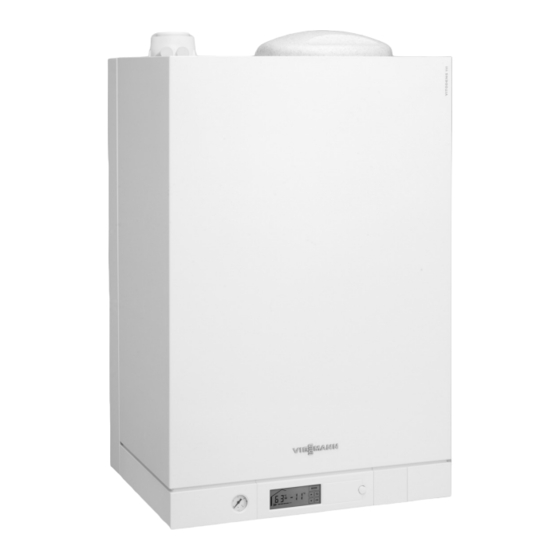

Viessmann VITODENS 100-W Montageanleitung
Vorschau ausblenden Andere Handbücher für VITODENS 100-W:
Inhaltsverzeichnis

Werbung

HeizungsDiscount24
de
Der Fachhändler mit Discountpreisen!
Persönliche Beratung, individuelle Zusammenstellung
und Anpassung von Heiz- und Solartechnik!
0641 / 94 82 52 00
info@heizungsdiscount24.de
Montag bis Freitag:
8.00 - 19.00 Uhr
Samstag:
8.00 - 13.00 Uhr
Onlineshop:
www
heizungsdiscount24
de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITODENS 100-W

  • Seite 1 HeizungsDiscount24 Der Fachhändler mit Discountpreisen! Persönliche Beratung, individuelle Zusammenstellung und Anpassung von Heiz- und Solartechnik! 0641 / 94 82 52 00 info@heizungsdiscount24.de Montag bis Freitag: 8.00 - 19.00 Uhr Samstag: 8.00 - 13.00 Uhr Onlineshop: heizungsdiscount24...
  • Seite 2 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitodens 100-W Typ B1HC, B1KC, 6,5 bis 26,0 kW Gas-Brennwertkessel als Wandgerät Erdgas- und Flüssiggas-Ausführung Gültigkeitshinweise siehe letzte Seite VITODENS 100-W Bitte aufbewahren! 5696 491 11/2015...
  • Seite 3: Erläuterung Der Sicherheitshinweise

    Funktion gefährdet den siche- sierte Fachkräfte. ren Betrieb der Anlage. ■ Arbeiten an Gasinstallationen dürfen nur von Instal- Defekte Bauteile müssen durch Viessmann Ori- lateuren durchgeführt werden, die vom zuständigen ginalteile ersetzt werden. Gasversorgungsunternehmen dazu berechtigt sind. Elektroarbeiten dürfen nur von Elektrofachkräften Zusatzkomponenten, Ersatz- und Verschleißteile...
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Abgasgeruch Gefahr Abgase können zu lebensbedrohenden Vergif- tungen führen. ■ Heizungsanlage außer Betrieb nehmen. ■ Aufstellort belüften. ■ Türen zu Wohnräumen schließen, um eine Verbreitung der Abgase zu vermeiden. Verhalten bei Wasseraustritt aus dem Gerät Gefahr Bei Wasseraustritt aus dem Gerät besteht die Gefahr eines Stromschlags.
  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitodens 100-W, Typ B1HC, B1KC ............. ■ 2. Montagevorbereitung ........................ 3. Montageablauf Heizkessel anbauen und Anschlüsse montieren ........11 Heizkessel an Wandhalterung hängen ..........11 ■...
  • Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 9. Anschluss- und Verdrah- ........................ 73 tungsschema 10. Technische Daten ........................ 74 Entsorgung Endgültige Außerbetriebnahme und Entsorgung ........75 12. Bescheinigungen Konformitätserklärung ................76 Herstellerbescheinigung gemäß 1. BlmSchV ........76 13. Stichwortverzeichnis ........................ 77...
  • Seite 7: Information Entsorgung Der Verpackung

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
  • Seite 8: Produktinformation

    Produktinformation Vitodens 100-W, Typ B1HC, B1KC Voreingestellt für den Betrieb mit Erdgas Der Vitodens 100-W darf nur in die Länder geliefert werden, die auf dem Typenschild angegeben sind. Für die Lieferung in davon abweichende Länder muss ein zugelassener Fachbetrieb in Eigeninitiative eine Ein- zelzulassung nach dem jeweiligen Landesrecht erwir- ken.
  • Seite 9 Montagevorbereitung Montagevorbereitung Vorbereitungen zur Montage des Heizkessels Abmessungen und Anschlüsse 58 58 Abb. 1 Heizungsvorlauf Heizungsrücklauf Gas-Brennwertheizgerät: Kondenswasserablauf/Ablauf Sicherheitsventil: Speichervorlauf Kunststoffschlauch 22 mm Gas-Brennwertkombigerät: Warmwasser Gasanschluss Gas-Brennwertheizgerät: Speicherrücklauf Gas-Brennwertkombigerät: Kaltwasser...
  • Seite 10: Montagevorbereitung

    Montagevorbereitung Montagevorbereitung (Fortsetzung) Wandhalterung anbauen Abgas-Zuluft-System Maß mm Nur bei Montage ohne Montagehilfe oder Montagerah- 60/100 ≥ men. 80/125 1005 ≥ Ø10 Abb. 2 Montageschablone Vitodens 1. Beiliegende Montageschablone an der Wand aus- 3. Dübellöcher 10 mm bohren und beiliegende richten.
  • Seite 11 Montagevorbereitung Montagevorbereitung (Fortsetzung) Montagehilfe oder Montagerahmen (Zubehör) anbauen Montageanleitung Montagehilfe oder Montage- rahmen Anschlüsse vorbereiten Achtung Um Geräteschäden zu vermeiden, alle Rohrleitungen last- und momentfrei anschließen. 1. Wasserseitige Anschlüsse vorbereiten. Heizungs- anlage spülen. 2. Gasanschluss vorbereiten. 3. Elektrische Anschlüsse vorbereiten. Netzanschlussleitung: ■...
  • Seite 12: Montageablauf

    Montageablauf Heizkessel anbauen und Anschlüsse montieren Heizkessel an Wandhalterung hängen Abb. 3 Wasserseitige Anschlüsse montieren Montage der heizwasserseitigen und trinkwas- serseitigen Armaturen siehe separate Montage- anleitung. ¨ Abb. 4 Heizungsvorlauf Gas-Brennwertheizgerät: Speicherrücklauf Gas-Brennwertheizgerät: Speichervorlauf Gas-Brennwertkombigerät: Gas-Brennwertkombigerät: Kaltwasser Warmwasser Heizungsrücklauf Gasanschluss...
  • Seite 13: Gasanschluss

    Montageablauf Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) Gasanschluss 1. Gasabsperrhahn an Anschluss anschließen. 2. Dichtheit der gasseitigen Anschlüsse prüfen Hinweis Zur Dichtheitsprüfung nur geeignete und zugelas- sene Lecksuchmittel (EN 14291) und Geräte ver- wenden. Lecksuchmittel mit ungeeigneten Inhalts- stoffen (z. B. Nitride, Sulfide) können zu Material- schäden führen.
  • Seite 14: Siphon Mit Wasser Füllen

    Vor Inbetriebnahme unbedingt Siphon mit Was- ser füllen. Abb. 7 Abgas- und Zuluftanschluss Hinweis Anschluss mehrerer Vitodens 100-W an ein Aufkleber „Systemzertifizierung“ und „Abgasanlage Fa. gemeinsames Abgassystem Skoberne GmbH“ nur in Verbindung mit dem Viessmann Abgassystem der Firma Skoberne verwen- Bei jedem angeschlossenen Heizkessel die Brenner- den.
  • Seite 15: Vorderblech Abbauen

    Montageablauf Vorderblech abbauen Abb. 9 1. Schrauben an der Unterseite des Heizkessels 2. Vorderblech abnehmen. lösen, nicht vollständig herausdrehen. Regelungsgehäuse öffnen Abb. 10...
  • Seite 16: Elektrische Anschlüsse

    Montageablauf Regelungsgehäuse öffnen (Fortsetzung) Achtung Durch elektrostatische Entladung können elekt- ronische Baugruppen beschädigt werden. Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die sta- tische Aufladung abzuleiten. Elektrische Anschlüsse Hinweis zum Anschluss von Zubehörteilen Für den Anschluss die den Zubehörteilen beilie- genden separaten Montageanleitungen beach- ten.
  • Seite 17: Leitungseinführung

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Leitungseinführung Abb. 12 Netzanschlussleitung, Anschlussleitung Fernbe- dienung Kleinspannungsleitungen (Sensorleitungen) Außentemperatursensor (Zubehör) 1. Außentemperatursensor montieren. 2. Außentemperatursensor an den Klemmen 3 und 4 an der Anschlussleitung an Steckplatz „X21“ Montageort: anschließen (siehe Seite 15). Nord- oder Nordwestwand, 2 bis 2,5 m über dem ■...
  • Seite 18: Netzanschluss

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Netzanschluss Vorschriften und Richtlinien Zusätzlich empfehlen wir die Installation einer allstrom- sensitiven Fehlerstrom-Schutzeinrichtung (FI Klasse B Gefahr ) für Gleich(Fehler)ströme, die durch energie- Unsachgemäß ausgeführte Elektroinstallationen effiziente Betriebsmittel entstehen können. können zu Verletzungen durch elektrischen Die Netzanschlussleitung mit max. 16 A absichern. Strom und zu Geräteschäden führen.
  • Seite 19: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Heizungsanlage füllen....................... 19 • • • 2. Heizkessel entlüften durch Spülen................... 21 • • •...
  • Seite 20: Heizungsanlage Füllen

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen Füllwasser Dieser Wärmeerzeuger stellt Anforderungen an das Achtung Heizungswasser gemäß Informationsblatt Nr. 8 des Ungeeignetes Füllwasser fördert Ablagerungen BDH und ZVSHK „Vermeidung von Betriebsstörungen und Korrosionsbildung und kann zu Schäden und Schäden durch Steinbildung in Warmwasserhei- am Gerät führen.
  • Seite 21 Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen (Fortsetzung) 11. Absperrventile und (falls vorhanden) öffnen. 12. Befüllschlauch an Hahn anschließen und Hahn öffnen. 13. Heizungsanlage füllen. Mindest-Anlagendruck 0,8 bar (80 kPa). > 14. Hahn schließen. Abb. 15...
  • Seite 22: Heizkessel Entlüften Durch Spülen

    Erstinbetriebnahme, Inspektion, Wartung Heizkessel entlüften durch Spülen 1. Ablaufschlauch an Absperrventil mit einem Abwasseranschluss verbinden. 2. Absperrventil schließen. 3. Hähne öffnen und mit Netzdruck so lange spülen, bis keine Luftgeräusche mehr hörbar sind. 4. Zuerst Hahn und dann Hahn schließen. 5.
  • Seite 23: Ruhedruck Und Anschlussdruck Messen

    Erstinbetriebnahme, Inspektion, Wartung Ruhedruck und Anschlussdruck messen Gefahr 4. Ruhedruck messen. CO-Bildung als Folge falscher Brennereinstel- Sollwert: max. 57,5 mbar (5,75 kPa) lung kann schwerwiegende Gesundheitsgefähr- dungen nach sich ziehen. 5. Heizkessel in Betrieb nehmen. Vor und nach Arbeiten an Gasgeräten den CO- Gehalt messen.
  • Seite 24: Förderleistung Der Umwälzpumpe An Die Heizungsanlage Anpassen

    Erstinbetriebnahme, Inspektion, Wartung Max. Heizleistung reduzieren (Fortsetzung) 03. OK zur Bestätigung. 08. Mit / die gewünschte max. Heizleistung einstel- Im linken Anzeigebereich erscheint „P“. Der rechte len. Anzeigebereich blinkt. 09. OK zur Bestätigung. Der eingestellte Wert wird 04. Mit / „12“ einstellen. übernommen.
  • Seite 25: Brennerleistung An Abgasanlage Anpassen

    Raumluftunabhängiger Betrieb 60/100 mm koaxial 13,5 Raumluftunabhängiger Betrieb 60/60 mm koaxial 13,5 18,5 Brennereinstellung anpassen bei Mehrfachbelegung Abgasanlage Bei Anschluss mehrerer Vitodens 100-W an ein ■ Mindest-Schachtquerschnitt gemeinsames Abgassystem: – Quadratisch 175 x 175 mm Brennereinstellung bei jedem angeschlossenen Heiz- –...
  • Seite 26 Erstinbetriebnahme, Inspektion, Wartung Brennereinstellung anpassen bei… (Fortsetzung) 04. Mit / „12“ einstellen. Ein Heizkessel pro Etage 05. OK zur Bestätigung. Im linken Anzeigebereich blinkt „1“. 06. Mit / „4“ einstellen. 07. OK zur Bestätigung. Im rechten Anzeigebereich blinkt „0“. 08. Erforderlichen Korrekturfaktor für die Bedingungen der Abgasanlage aus folgenden Tabellen ablesen.
  • Seite 27 Erstinbetriebnahme, Inspektion, Wartung Brennereinstellung anpassen bei… (Fortsetzung) Nenn-Wärmeleistung 26 kW Anzahl Heizkessel Korrekturfaktor (Einstellwert) Länge Abgasleitung a (m) ≤ > 17 ≤ ≤ > 17 – ≤ ≤ ≤ ≤ > 17 > 14 > 13 – – ≤ ≤ ≤...
  • Seite 28 Erstinbetriebnahme, Inspektion, Wartung Brennereinstellung anpassen bei… (Fortsetzung) Zwei Heizkessel pro Etage Abb. 20 Nenn-Wärmeleistung 19 kW Anzahl Heizkessel Korrekturfaktor (Einstellwert) Länge Abgasleitung a (m) ≤ ≤ ≤ > 5 > 5 – ≤ ≤ > 12 > 8 – ≤ ≤...
  • Seite 29: Brennereinstellung Anpassen Bei Mehreren Heizkesseln An Einer Gemeinsamen Abgasleitung (Abgaskaskade)

    Erstinbetriebnahme, Inspektion, Wartung Brennereinstellung anpassen bei… (Fortsetzung) Nenn-Wärmeleistung 26 kW Anzahl Heizkessel Korrekturfaktor (Einstellwert) Länge Abgasleitung a (m) ≤ – ≤ ≤ > 8 > 6 – ≤ ≤ > 13 > 8 – ≤ ≤ > 10 – – ≤...
  • Seite 30 Erstinbetriebnahme, Inspektion, Wartung Brennereinstellung anpassen bei mehreren… (Fortsetzung) Abb. 21 Nenn-Wärmeleistung 19 kW Anzahl Heizkessel Korrekturfaktor (Einstellwert) Länge Abgasleitung a (m) ≤ ≤ ≤ > 9 > 4 – ≤ ≤ > 13 – – ≤ > 22 – – ≤...
  • Seite 31: Co -Gehalt Prüfen

    Erstinbetriebnahme, Inspektion, Wartung CO2-Gehalt prüfen Hinweis Um Betriebsstörungen und Schäden zu vermeiden, Gerät mit unbelasteter Verbrennungsluft betreiben. Abb. 22 1. Abgasanalysegerät an der Öffnung Abgas 5. CO -Gehalt für untere Wärmeleistung (20 %) mes- Kesselanschluss-Stück anschließen. sen. Der CO -Gehalt muss ca. 0,3 bis 0,9 % unter dem 2.
  • Seite 32: Brenner Ausbauen

    Erstinbetriebnahme, Inspektion, Wartung Brenner ausbauen F 4x Abb. 23 1. Netzspannung ausschalten. 5. Verschraubung des Gasanschlussrohrs lösen. 2. Gaszufuhr sperren. 6. 4 Schrauben lösen und Brenner abnehmen. 3. Elektrische Leitungen von Gebläsemotor , Gas- Achtung kombiregler und Elektroden abziehen. Um Beschädigungen zu vermeiden, Brenner nicht auf Flammkörper ablegen! 4.
  • Seite 33: Torxschrauben Lösen Und Flammkörper

    Erstinbetriebnahme, Inspektion, Wartung Brennerdichtung und Flammkörper prüfen (Fortsetzung) Abb. 24 1. Elektrode ausbauen. 5. Wärmedämmring anbauen. Anzugsdrehmoment der Befestigungsschrauben: 2. 2 Torxschrauben lösen und Wärmedämmring 3,5 Nm abnehmen. 6. Elektrode anbauen. 3. 2 Torxschrauben lösen und Flammkörper Anzugsdrehmoment der Befestigungsschrauben: Dichtung abnehmen.
  • Seite 34: Heizflächen Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Elektrode prüfen und einstellen (Fortsetzung) 3. Abstände prüfen. Sind die Abstände nicht in Ord- nung oder die Elektrode beschädigt, Elektrode mit Dichtung austauschen und ausrichten. Befesti- gungsschrauben für Elektrode mit Anzugsdrehmo- ment 4,5 Nm festziehen. +0,5 Abb. 25 Heizflächen reinigen Achtung Hinweis...
  • Seite 35: Kondenswasserablauf Prüfen Und Siphon Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Kondenswasserablauf prüfen und Siphon reinigen 1. Siphon nach oben aus dem Ablaufanschluss herausziehen. 2. Zulaufschlauch von Siphon abziehen. 3. Siphon reinigen. 4. Zulaufschlauch wieder aufstecken. 5. Siphon wieder auf den Ablaufanschluss ste- cken. 6. Siphon mit Wasser füllen. Dazu ca. 0,3 l Wasser in den Brennraum gießen.
  • Seite 36: Membran-Druckausdehnungsgefäß Und Druck Der Anlage Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Brenner einbauen (Fortsetzung) 6. Dichtheit der gasseitigen Anschlüsse prüfen. Gefahr Gasaustritt führt zu Explosionsgefahr. Gasdichtheit der Verschraubung prüfen. Achtung Die Verwendung von Lecksuchspray kann zu Funktionsstörungen führen. Lecksuchspray darf nicht mit elektrischen Kontakten in Berührung kommen oder die Membranöffnung am Gasventil verschließen.
  • Seite 37: Gasführende Teile Bei Betriebsdruck Auf Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Gasführende Teile bei Betriebsdruck auf Dichtheit prüfen Gefahr Achtung Gasaustritt führt zu Explosionsgefahr. Die Verwendung von Lecksuchspray kann zu Gasführende Teile auf Gasdichtheit prüfen. Funktionsstörungen führen. Lecksuchspray darf nicht mit elektrischen Kon- takten in Berührung kommen oder die Mem- branöffnung am Gasventil verschließen.
  • Seite 38: Displaybeleuchtung Für Standby Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Komfortfunktion Trinkwasser einstellen (Fortsetzung) 10. OK zur Bestätigung. Displaybeleuchtung für Standby einstellen 01. Netzschalter einschalten. 07. Mit / „10“ einstellen. 02. Auf MODE tippen. 08. OK zur Bestätigung. Im rechten Anzeigebereich blinkt „0“. / so oft, bis CONFI blinkt. 09.
  • Seite 39: Einweisung Des Anlagenbetreibers

    Erstinbetriebnahme, Inspektion, Wartung Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat dem Betreiber der Anlage die Bedienungsanleitung zu übergeben und ihn in die Bedienung einzuweisen.
  • Seite 40: Umstellung Von Betrieb Mit Flüssiggas Auf Betrieb Mit Erdgas

    Gasart umstellen Umstellung von Betrieb mit Flüssiggas auf Betrieb mit Erdgas Abb. 31 1. Elektrische Leitung von Gaskombiregler abzie- Gasart an der Regelung umstellen hen. 01. Netzschalter einschalten. 2. Überwurfmutter abschrauben und Gasdichtung entfernen. 02. Auf MODE tippen. / so oft, bis CONFI blinkt. 3.
  • Seite 41: Co 2 -Gehalt Prüfen

    Gasart umstellen Umstellung von Betrieb mit Flüssiggas auf… (Fortsetzung) -Gehalt prüfen Siehe Seite 30.
  • Seite 42: Funktionsablauf Und Mögliche Störungen

    Störungsbehebung Funktionsablauf und mögliche Störungen Displayanzeige Maßnahme Wärmeanforderung nein Sollwert erhöhen, für durch Regelung Wärmeabnahme sorgen nein Gebläse läuft an nach ca. 1 min Störung F9 Gebläse, Verbindungslei- tungen des Gebläses, Spannungsversorgung am Gebläse und Geblä- seansteuerung prüfen Zündung nein Störung F4 Anschluss Zündbaustein prüfen...
  • Seite 43 Störungsbehebung Störungsanzeige im Display (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner blockiert CO-Wächter (falls vorhan- Heizungsanlage prüfen. Ursache den) hat ausgelöst. CO- für CO-Austritt beseitigen. Konzentration zu hoch. Brenner blockiert Gasdruckwächter (falls Gasversorgung prüfen. vorhanden) hat ausgelöst. Gasdruck zu niedrig.
  • Seite 44 Störungsbehebung Störungsanzeige im Display (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Temperaturbegrenzer hat Füllstand der Heizungsanlage prü- ausgelöst fen. Umwälzpumpe prüfen. Anlage entlüften. Temperaturbegrenzer und Verbindungsleitungen prüfen (siehe Seite 48). Reset betätigen (siehe Seite 44). Brenner auf Störung Flammensignal ist beim Ionisationselektrode und Verbin-...
  • Seite 45: Instandsetzung

    Störungsbehebung Störungsanzeige im Display (Fortsetzung) Reset betätigen (Brennersteuergerät entriegeln) Ca. 2 s lang auf „R“ tippen. Abb. 33 Falls die Störung beseitigt ist, erlischt das Störungs- symbol „ “ und die Grundanzeige erscheint oder eine weiterere Fehlermeldung wird angezeigt. Falls die Störung weiterhin besteht, erscheint die Feh- lermeldung erneut.
  • Seite 46: Vorderblech Abbauen

    Störungsbehebung Instandsetzung (Fortsetzung) Vorderblech abbauen Abb. 34 1. Schrauben an der Unterseite des Heizkessels 2. Vorderblech abnehmen. lösen, nicht herausdrehen. Außentemperatursensor 1. Regelungsgehäuse öffnen. Siehe Seite 14. 2. Leitungen des Außentemperatursensors abklem- men. 4 3 2 1 Abb. 35...
  • Seite 47: Kesseltemperatursensor

    Störungsbehebung Instandsetzung (Fortsetzung) 3. Widerstand des Sensors messen und mit Kennlinie vergleichen. 4. Bei starker Abweichung Sensor austauschen. -20 -10 0 10 20 Temperatur in °C Abb. 36 Sensortyp: NTC 10 k Ω Kesseltemperatursensor 1. Leitungen am Kesseltemperatursensor abzie- hen und Widerstand messen. Abb.
  • Seite 48: Speichertemperatursensor Prüfen (Gas-Brennwertheizgerät)

    Störungsbehebung Instandsetzung (Fortsetzung) Speichertemperatursensor prüfen (Gas-Brennwertheizgerät) 1. Stecker am Leitungsbaum abziehen und Wider- stand messen. Abb. 39 2. Widerstand des Sensors mit Kennlinie vergleichen. 3. Bei starker Abweichung Sensor austauschen. 10 30 50 70 90 110 Temperatur in °C Abb. 40...
  • Seite 49: Temperaturbegrenzer Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Temperaturbegrenzer prüfen Falls sich nach einer Störabschaltung das Brenner- steuergerät nicht entriegeln lässt, obwohl die Kessel- wassertemperatur unterhalb von ca. 95 °C liegt, Tem- peraturbegrenzer prüfen. 1. Leitungen des Temperaturbegrenzers abziehen. 2. Durchgang des Temperaturbegrenzers mit einem Vielfachmessgerät prüfen.
  • Seite 50: Auslauftemperatursensor Prüfen (Gas-Brennwertkombigerät)

    Störungsbehebung Instandsetzung (Fortsetzung) Auslauftemperatursensor prüfen (Gas-Brennwertkombigerät) 1. Leitungen am Auslauftemperatursensor abzie- hen. 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. Abb. 42 3. Bei starker Abweichung Sensor austauschen. Hinweis Bei Austauschen des Auslauftemperatursensors kann Wasser austreten. Kaltwasserzufuhr absper- ren. Warmwasserleitung und Plattenwärmetauscher (trinkwasserseitig) entleeren.
  • Seite 51: Abgastemperatursensor Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Abgastemperatursensor prüfen Abb. 44 1. Mutter abschrauben und Ausdehnungsgefäß herausnehmen. 2. Leitungen am Abgastemperatursensor abzie- hen. 3. Widerstand des Sensors messen und mit Kennlinie vergleichen. 4. Bei starker Abweichung Sensor austauschen. 5. Ausdehnungsgefäß wieder einbauen und Mutter festschrauben.
  • Seite 52: Volumenstrombegrenzer Austauschen (Gas-Brennwertkombigerät)

    Störungsbehebung Instandsetzung (Fortsetzung) Volumenstrombegrenzer austauschen (Gas-Brennwertkombigerät) 1. Heizkessel trinkwasserseitig entleeren. 2. Regelung nach unten klappen. 3. Schrauben lösen. 4. Kappe abnehmen. 5. Neuen Volumenstrombegrenzer entsprechend der Herstell-Nr. des Heizkessels (siehe Typen- schild) und der folgenden Tabelle aussuchen. 6. Neuen Volumenstrombegrenzer einsetzen.
  • Seite 53: Plattenwärmetauscher Prüfen Oder Austauschen (Gas-Brennwertkombigerät)

    Störungsbehebung Instandsetzung (Fortsetzung) Plattenwärmetauscher prüfen oder austauschen (Gas-Brennwertkombigerät) Abb. 47 Heizwasservorlauf Kaltwasser Heizwasserrücklauf Warmwasser 1. Heizkessel heizwasserseitig und trinkwasserseitig 5. Heizwasserseitige Anschlüsse auf Verschmutzung absperren und entleeren. prüfen, ggf. Plattenwärmetauscher reinigen oder austauschen. 2. Regelung herunterklappen. 6. Einbau mit neuen Dichtungen in umgekehrter Rei- 3.
  • Seite 54: Sicherung Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Sicherung prüfen Abb. 48 1. Netzspannung ausschalten. 2. Regelungsgehäuse öffnen (siehe Seite 14). 3. Sicherung F4 prüfen.
  • Seite 55 Störungsbehebung Instandsetzung (Fortsetzung)
  • Seite 56: Einzelteillisten

    Einzelteillisten Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb. 49 Typenschild Baugruppe Regelung Baugruppe Gehäuse Sonstige Baugruppe Wärmezelle Baugruppe Hydraulik mit Brenner...
  • Seite 57: Baugruppe Gehäuse

    Einzelteillisten Baugruppe Gehäuse 0007 0002 0001 0002 0003 0008 0003 0005 0006 0008 0006 0004 Abb. 50...
  • Seite 58 Einzelteillisten Baugruppe Gehäuse (Fortsetzung) Pos. Einzelteil 0001 Vorderblech 0002 Dichtprofil 0003 Schriftzug Viessmann 0004 Zugentlastungsoberteil 0005 Luftkastenboden 0006 Durchführungstüllen (Set) 0007 Wandhalterung 0008 Schriftzug Vitodens 100...
  • Seite 59: Baugruppe Wärmezelle

    Einzelteillisten Baugruppe Wärmezelle 0005 0001 0002 0001 0003 0003 0004 0014 0015 0006 0013 0004 0013 0014 0015 0012 0007 0008 0011 0009 0010 0011 0016 0017 Abb. 51...
  • Seite 60 Einzelteillisten Baugruppe Wärmezelle (Fortsetzung) Pos. Einzelteil 0001 Dichtung DN 60 0002 Kesselanschluss-Stück 0003 Verschluss-Stopfen Kesselanschluss-Stück 0004 Abgasdichtung 0005 Abgastemperatursensor 0006 Wärmetauscher 0007 Kondensatschlauch 0008 Schwallsiphon 0009 T-Verbinder 0010 Gasanschluss 0011 Dichtung A 17 x 24 x 2 (5 Stück) 0012 Brenner 0013 Wärmedämmblock...
  • Seite 61: Baugruppe Brenner

    Einzelteillisten Baugruppe Brenner 0009 0001 0005 0004 0003 0004 0001 0004 0006 0008 0011 0006 0007 0002 0006 0009 0009 0013 0011 0011 0008 0010 0012 0008 0011 0014 0011 0015 0011 0016 0011 Abb. 52...
  • Seite 62 Einzelteillisten Baugruppe Brenner (Fortsetzung) Pos. Einzelteil 0001 Brennerdichtung (Verschleißteil) 0002 Wärmedämmring 0003 Zylinderflammkörper (Verschleißteil) 0004 Flammkörperdichtung 0005 Brennertür 0006 Dichtung Ionisationselektrode (5 Stück) 0007 Zünd-/Ionisationselektrode 0008 Dichtung Brennertürflansch (Verschleißteil) 0009 Halteblech Wärmedämmring (2 Stück) 0010 Venturiverlängerung 0011 Dichtung A 17 x 24 x 2 (5 Stück) 0012 Radiallüfter NRG 118 0013...
  • Seite 63: Baugruppe Hydraulik

    Einzelteillisten Baugruppe Hydraulik 0002 0001 0003 0010 0005 0007 0010 0007 0023 0003 0006 0007 0012 0018 0010 0021 0007 0004 0003 0020 0010 0009 0018 0013 0011 0009 0007 0013 0014 0007 0007 0019 0007 0015 0007 0015 0016 0016 0019 0007...
  • Seite 64 Einzelteillisten Baugruppe Hydraulik (Fortsetzung) Pos. Einzelteil 0001 Membran-Druckausdehnungsgefäß CRI 8 0002 MAG Polster 0003 Dichtung A 10 x 15 x 1,5 (5 Stück) 0004 Anschlussleitung MAG G 3/8 0005 Anschlusswinkel HR 0006 Formschlauch HR 0007 Federbandschelle DN 25 (5 Stück) 0008 Clip 10 (5 Stück)
  • Seite 65: Baugruppe Hydraulik Umlauf

    Einzelteillisten Baugruppe Hydraulik Umlauf 0009 0001 - 0011 0006 0002 0007 0014 0007 0013 0011 0003 0006 0001 0002 0004 0009 0008 0005 0003 0006 0008 0009 0009 0009 0006 0008 0012 0010 Abb. 54...
  • Seite 66 Einzelteillisten Baugruppe Hydraulik Umlauf (Fortsetzung) Pos. Einzelteil 0001 Entlüfter 0002 O-Ring 34 x 3 (5 Stück) 0003 Rückschlagklappe 0004 O-Ring 23,7 x 3,6 (5 Stück) 0005 Bypass-Kartusche 0006 Clip Ø 16 (5 Stück) 0007 Adapter Schrittmotor 0008 O-Ring 19,8 x 3,6 (5 Stück) 0009 O-Ring 16 x 3 (5 Stück) 0010...
  • Seite 67: Baugruppe Hydraulik Kombi

    Einzelteillisten Baugruppe Hydraulik Kombi 0023 0001 - 0019 0015 0021 0015 0012 0019 0005 0005 0011 0012 0013 0014 0014 0001 0002 0010 0003 0009 0004 0004 0002 0007 0007 0011 0007 0022 0017 0004 0016 0006 0018 0016 0017 0004 0006 0007...
  • Seite 68 Einzelteillisten Baugruppe Hydraulik Kombi (Fortsetzung) Pos. Einzelteil 0001 Entlüfter für HK Pumpe 0002 O-Ringe 34 x 3 (5 Stück) 0003 Bypass-Kartusche 0004 Clip Ø 16 (5 Stück) 0005 Adapter Schrittmotor 0006 O-Ring 19,8 x 3,6 (5 Stück) 0007 O-Ring 16 x 3 (5 Stück) 0008 Clip Ø...
  • Seite 69: Baugruppe Regelung

    Einzelteillisten Baugruppe Regelung 0001 0002 0003 0010 0004 0002 0010 0003 0002 0011 0012 0005 0006 0007 0008 0009 0013 Abb. 56...
  • Seite 70 Einzelteillisten Baugruppe Regelung (Fortsetzung) Pos. Einzelteil 0001 Abdeckung Anschlussraum 0002 Clipscharnier 0003 Dichtprofil 0004 Regelung VBC113-D20 0005 Leitungsbaum X20 0006 Zündleitung 0007 Anschlussleitung Gasventil 35 0008 Anschlussleitung Gebläse 100 0009 Leitungsbaum Schrittmotor AMP-X 0010 Sicherung T 2,5A 250V (10 Stück) 0011 Außentemperatursensor NTC 0012...
  • Seite 71: Baugruppe Sonstige

    Einzelteillisten Baugruppe Sonstige 0001 0002 0003 0004 0005 Abb. 57...
  • Seite 72 Einzelteillisten Baugruppe Sonstige (Fortsetzung) Pos. Einzelteil 0001 Sprühdosenlack Weiß Dose 150 ml 0002 Lackstift Weiß 0003 Spezial-Schmierfett 0004 Montage- und Serviceanleitung 0005 Bedienungsanleitung...
  • Seite 73: Funktionen Und Betriebsbedingungen Bei Witterungsgeführtem Betrieb

    Regelung Funktionen und Betriebsbedingungen bei witterungsgeführtem Betrieb Bei witterungsgeführtem Betrieb wird die Kesselwas- sertemperatur in Abhängigkeit von der Außentempera- tur geregelt. Heizkennlinie der witterungsgeführten Regelung Außentemperatur in °C Abb. 58 Kennzahl der eingestellten Heizkennlinie Die Einstellung kann in Einzelschritten von - - bis 35 vorgenommen werden.
  • Seite 74: Anschluss- Und Verdrah

    Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema Abb. 59 Schrittmotor Umschaltventil Auslauftemperatursensor (Gas-Brennwertkom- Zündung/Ionisation bigerät) Speichertemperatursensor (Gas-Brennwertheiz- Vitotrol 100, Typ UTA Vitotrol 100, Typ UTDB gerät) Netzeingang 230 V/50 Hz Abgastemperatursensor Umwälzpumpe 230 V~ Fernbedienung (Open Therm-Gerät)) sÖ Gasmagnetventil Schaltuhr (Zubehör) Vitotrol 100, Typ UTDB-RF2 Temperaturbegrenzer Gasdruckwächter (Zubehör)
  • Seite 75: Technische Daten

    Technische Daten Technische Daten Gas-Heizkessel, Kategorie II 2H3P Nenn-Wärmeleistungsbereich bei Heizbetrieb B1HC B1KC 50/30 °C 19,0 26,0 26,0 – – – 80/60 °C 17,4 23,8 23,8 – – – Nenn-Wärmeleistungsbereich 29,3 – – – bei Trinkwassererwärmung Nenn-Wärmebelastungsbereich 17,8 24,3 30,5 –...
  • Seite 76: Entsorgung

    Zur Außerbetriebnahme die Anlage spannungsfrei schalten und die Komponenten ggf. abkühlen lassen. Alle Komponenten müssen fachgerecht entsorgt wer- den. DE: Wir empfehlen, das von Viessmann organisierte Entsorgungssystem zu nutzen. Betriebsstoffe (z. B. Wärmeträgermedien) können über die kom- munale Sammelstelle entsorgt werden. Weitere Informationen halten die Viessmann Niederlas- sungen bereit.
