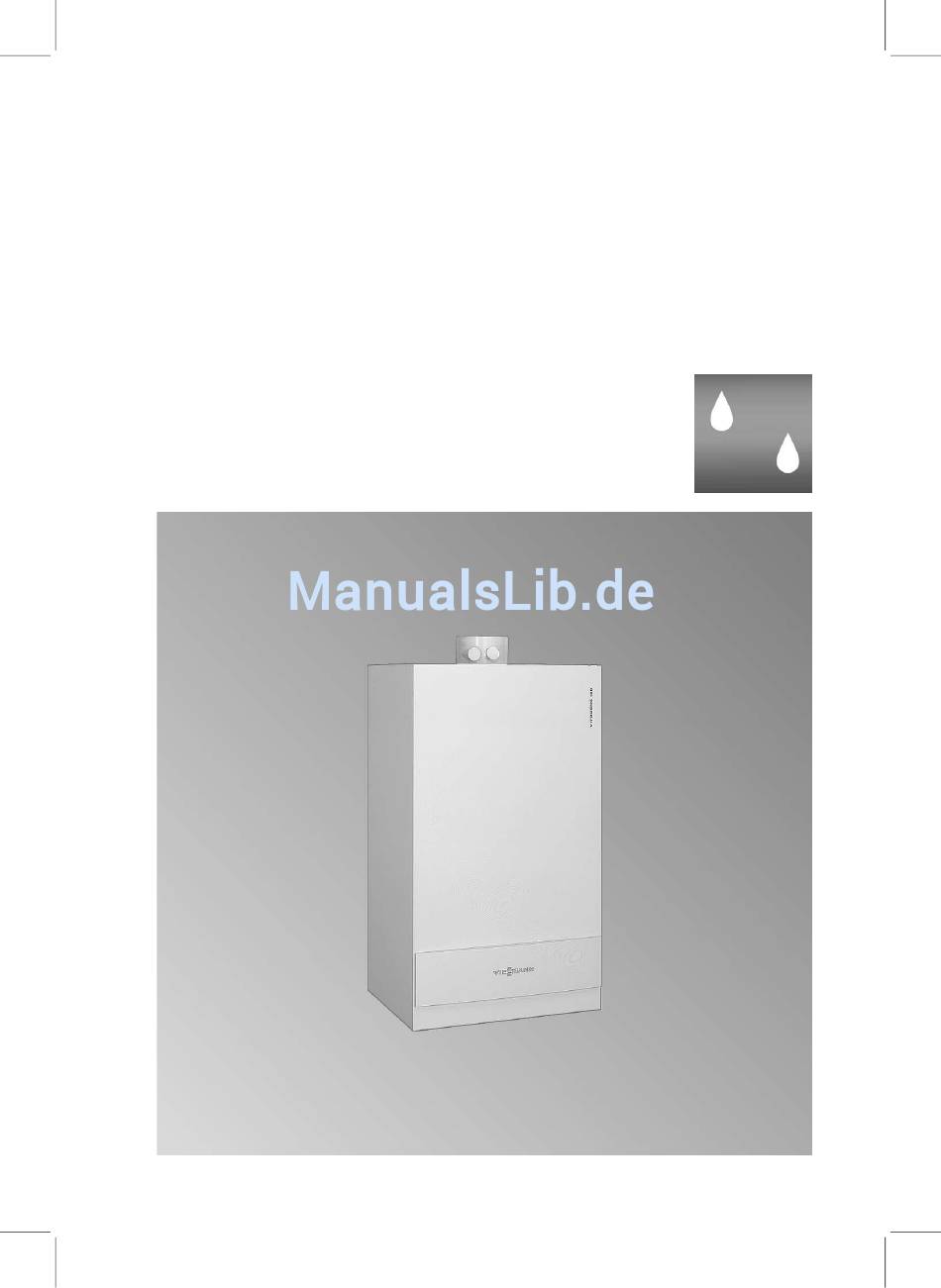

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Heizungsanlage mit Regelung für angehobenen oder witterungsgeführten Betrieb VITODENS 100-W Bitte aufbewahren! 5581 553 4/2007...
-
Seite 2: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Verhalten bei Gasgeruch hinweise Gefahr Gefahr Austretendes Gas kann zu Dieses Zeichen warnt vor Per- Explosionen führen, die sonenschäden. - Seite 3 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Brand Zusatzkomponenten, Ersatz- und Verschleißteile Gefahr Bei Feuer besteht Verbren- Achtung nungs- und Explosionsgefahr. Komponenten, die nicht mit der Heizungsanlage abschalten. Heizungsanlage geprüft wur- Absperrventile in den Brenn- den, können Schäden an der stoffleitungen schließen.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Erstinbetriebnahme ..................Ihre Anlage ist voreingestellt ............... Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente ..........Regelung öffnen ..................Bedien- und Anzeigeelemente ..............Anzeigen im Display ................Betriebsweise der Heizungsanlage ............. Betrieb ohne Raumtemperatur-Regelgerät ..........Betrieb mit Raumtemperatur-Regelgerät ..........Ein- und Ausschalten Heizungsanlage einschalten ............... -
Seite 5: Zuerst Informieren
Zuerst informieren Erstinbetriebnahme Die erstmalige Inbetriebnahme und Als Betreiber einer neuen Feuerungs- Anpassung der Regelung an die örtli- anlage sind Sie verpflichtet, diese chen und baulichen Gegebenheiten umgehend dem für Ihre Liegenschaft müssen von Ihrem Heizungsfachbe- zuständigen Bezirksschornsteinfeger- trieb vorgenommen werden. meister zu melden. -
Seite 6: Wo Sie Bedienen
Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente Regelung öffnen Die Bedien- und Anzeigeelemente befinden sich hinter der Abdeckklappe an der Vorderseite. Bedien- und Anzeigeelemente A tw Drehknopf Trinkwassertem- C Anzeige Störung/Reset-Taste peratur D Display B tr Drehknopf Heizwassertem- peratur... -
Seite 7: Anzeigen Im Display
Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente (Fortsetzung) Anzeigen im Display A Anzeigewert bzw. Störcode G Störung B Heizbetrieb H Anlagendruck (in Verbindung mit C Warmwasserbereitung Anzeigewert) D Brenner in Betrieb K Serviceeinstellung aktiv (nur für E Aktuelle Brennerleistung die Fachkraft) F Temperatur in °C (in Verbindung L Komfortfunktion eingeschaltet... -
Seite 8: Betrieb Mit Raumtemperatur-Regelgerät
Wo Sie bedienen Betriebsweise der Heizungsanlage (Fortsetzung) Betrieb mit Raumtemperatur-Regelgerät Die gewünschte Raumtemperatur und die Zeitprogramme für den Betrieb mit Die Heizwassertemperatur muss am normaler Raumtemperatur oder redu- Drehknopf tr ausreichend hoch zierter Raumtemperatur stellen Sie eingestellt sein, damit die gewünschte am angeschlossenen Raumtempera- Raumtemperatur erreicht wird. -
Seite 9: Ein- Und Ausschalten
Ein- und Ausschalten Heizungsanlage einschalten Bevor Sie eine ausgeschaltete Heizungsanlage nach längerer Außerbetrieb- nahme wieder einschalten, empfehlen wir Ihnen, sich mit Ihrem Heizungsfach- betrieb in Verbindung zu setzen. 1. Gasabsperrhahn öffnen. 2. Netzstecker einstecken bzw Netz- spannung einschalten. Ihre Heizungsanlage und, falls angeschlossen, auch das Raum- temperatur-Regelgerät sind nun betriebsbereit. -
Seite 10: Heizungsanlage Außer Betrieb Nehmen
Ein- und Ausschalten Heizungsanlage ausschalten (Fortsetzung) Heizungsanlage außer Betrieb nehmen Falls Sie Ihre Heizungsanlage für längere Zeit (mehrere Monate) nicht nutzen wollen, sollten Sie sie außer Betrieb nehmen. Vor längerer Außerbetriebnahme der Heizungsanlage empfehlen wir Ihnen, sich mit dem Heizungsfachbetrieb in Verbindung zu setzen. Dieser kann, falls erforderlich, geeignete Maßnahmen ergreifen, z.B. -
Seite 11: Einstellungen
Einstellungen Heizen Einschalten: Drehknopf tr auf die gewünschte Heizwassertemperatur stellen. Falls ein Raumtemperatur-Regelgerät angeschlossen ist, stellen Sie die gewünschte Raumtemperatur am Raumtemperatur-Regelgerät ein (siehe Seite 7). Wenn Raumbeheizung erfolgt, erscheint die Anzeige r im Dis- play. Ausschalten: Drehknopf rt auf 9 drehen. Warmwasser Die Warmwassertemperatur wählen Sie entsprechend Ihrem persönlichen Bedarf (z. - Seite 12 Einstellungen Komfortfunktion ein- und ausschalten (Fortsetzung) Komfortfunktion einschalten Drehknopf tw kurzzeitig bis zum Rechtsanschlag (weniger als 3 s) dre- hen und wieder nach links drehen. Im Display erscheint COMFORT . Komfortfunktion ausschalten Drehknopf tw kurzzeitig bis zum Linksanschlag (weniger als 3 s) dre- hen und wieder nach rechts drehen.
-
Seite 13: Anzeigen
Anzeigen Heizwassertemperatur und Anlagendruck Heizwassertemperatur ablesen Die Heizwassertemperatur wird wäh- rend des Betriebs ständig im Display angezeigt. Anlagendruck ablesen Beide Drehknöpfe tr und tw auf Linksanschlag 9 drehen. Anlagendruck (z. B. 1,0 bar) ange- zeigt. Beide Drehknöpfe wieder in die ursprüngliche Stellung drehen. -
Seite 14: Was Ist Zu Tun
Was ist zu tun? Verhalten der Anlage Was ist zu tun, wenn... Ursache Behebung ... die Heizungsanlage Keine Netzspannung Netzstecker einstecken nicht in Betrieb geht bzw. Netzspannung ein- schalten Drehknopf tr steht Gewünschte Heizwasser- auf 9 temperatur einstellen (siehe Seite 11) Sicherung in der Strom- Heizungsfachbetrieb be- kreisverteilung (Haussi-... - Seite 15 Was ist zu tun? Verhalten der Anlage (Fortsetzung) Was ist zu tun, wenn... Ursache Behebung der Brenner ausge- Störung in der Zuluftver- Heizungsfachbetrieb be- schaltet wird, auch wenn sorgung oder im Abgas- nachrichtigen die Räume noch nicht die gewünschte Temperatur Heizwassertemperatur Heizwassertemperatur haben...
-
Seite 16: Störungsanzeige Im Display
Was ist zu tun? Störungsanzeige im Display Liegt eine Störung an Ihrer Heizung vor, wird diese im Anzeigefenster und durch Blinken der roten Störungsanzeige (siehe Seite 6) angezeigt. Sie können selbst den Störungscode im Anzeigefenster ablesen und diesen Ihrem Heizungsfachbetrieb nennen. Damit ermöglichen Sie dem Heizungsfach- mann eine bessere Vorbereitung und sparen gegebenenfalls zusätzliche Fahrt- kosten. -
Seite 17: Instandhaltung
Instandhaltung Reinigung Die Geräte können mit einem han- delsüblichen Haushaltsreiniger (kein Scheuermittel) gereinigt werden. Inspektion und Wartung Die Inspektion und Wartung einer Heizungsanlage ist durch die Energieeinspar- verordnung und die Normen DIN 4755 und DIN 1988-8 vorgeschrieben. Die regelmäßige Wartung gewährleistet einen störungsfreien, energiesparen- den und umweltschonenden Heizbetrieb. -
Seite 18: Tipps Zum Energiesparen
Tipps zum Energiesparen Tipps zum Energiesparen Sie können mit folgenden Maßnahmen zusätzlich Energie sparen: Richtiges Lüften. Fenster A kurzzeitig ganz öffnen und dabei die Thermostatventile B schließen Nicht überheizen, eine Raumtemperatur von 20 °C anstreben, jedes Grad Raumtempe- ratur weniger spart bis zu 6% Heiz- kosten. -
Seite 19: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Anlagendruck Komfortfunktion ............Anzeigeelemente . -
Seite 20: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Fachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Internet. Viessmann Werke GmbH&Co KG D-35107 Allendorf...
