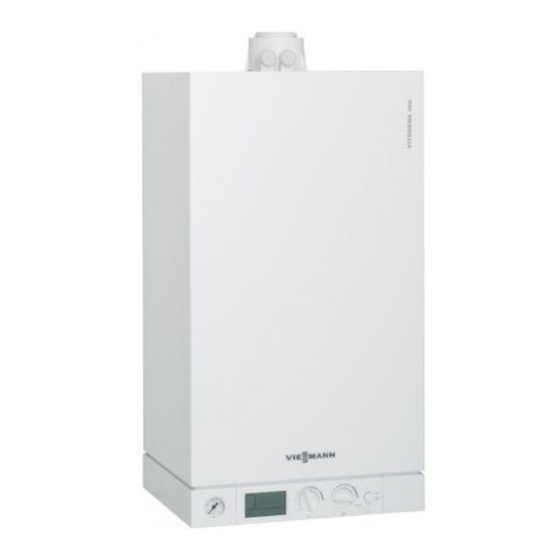

Viessmann Vitodens 100-W Montageanleitung
Vorschau ausblenden
Andere Handbücher für Vitodens 100-W:
- Montageanleitung und serviceanleitung (96 Seiten) ,
- Montageanleitung (84 Seiten) ,
- Planungsanleitung (80 Seiten)
Werbung
Quicklinks
Montageanleitung
für die Fachkraft
Gaskombiregler austauschen
für Vitodens 100-W und Vitodens 111-W
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Gefahr
Dieses Zeichen warnt vor Per-
sonenschäden.
!
Achtung
Dieses Zeichen warnt vor Sach-
und Umweltschäden.
Montage, Erstinbetriebnahme, Inspek-
tion, Wartung und Instandsetzung müs-
sen von autorisierten Fachkräften (Hei-
zungsfachbetrieb/Vertragsinstallations-
unternehmen) durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z.B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wiederein-
schalten sichern.
Vitodens öffnen
Montage- und Serviceanleitung
5729558 DE
1/2014
VIESMANN
Bei Brennstoff Gas den Gasabsperr-
hahn schließen und gegen ungewolltes
Öffnen sichern.
Die Instandsetzung von Bauteilen mit
sicherheitstechnischer Funktion gefähr-
det den sicheren Betrieb der Anlage.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
Nach Montage entsorgen!
Werbung
Verwandte Anleitungen für Viessmann Vitodens 100-W
Inhaltszusammenfassung für Viessmann Vitodens 100-W
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Gaskombiregler austauschen für Vitodens 100-W und Vitodens 111-W Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Dieses Zeichen warnt vor Per- Bei Brennstoff Gas den Gasabsperr- sonenschäden.
- Seite 2 Vitodens 100-W Gaskombiregler austauschen 1. Elektrische Leitung von Gaskombi- 5. Gaskombiregler A mit neuen regler A abziehen. Dichtungen E anbauen. Anzugsdrehmoment für Befesti- 2. Überwurfmutter B abschrauben. gungsschrauben C: 6 Nm Anzugsdrehmoment für Überwurf- 3. 2 Schrauben C lösen und Gas- mutter B: 30 Nm kombiregler A abnehmen.
-
Seite 3: Brenner Ausbauen
Vitodens 100-W (Fortsetzung) 6. Heizkessel in Betrieb nehmen und Achtung Dichtheit prüfen. Die Verwendung von Leck- suchspray kann zu Funkti- Gefahr onsstörungen führen. Gasaustritt führt zu Explo- Lecksuchspray darf nicht mit sionsgefahr. elektrischen Kontakten in Gasführende Teile auf Gas- Berührung kommen oder die dichtheit prüfen. - Seite 4 Vitodens 111-W (Fortsetzung) Gaskombiregler austauschen 4. Am neuen Gaskombiregler A neue Dichtung C einsetzen. Betrieb mit Erdgas: Dichtung C ohne Gasblende ein- setzen. Betrieb mit Flüssiggas: Dichtung C mit integrierter Gas- blende einsetzen. 5. Gaskombiregler A mit neuen Dichtungen D anbauen. Anzugsdrehmoment für Befesti- gungsschrauben B: 6 Nm Anzugsdrehmoment für Überwurf-...
-
Seite 5: Co 2 -Gehalt Prüfen
-Gehalt prüfen 01. Abgasanalysegerät an der Öffnung Abgas A am Kesselanschluss- Stück anschließen. 02. Heizkessel in Betrieb nehmen und Dichtheit prüfen. Gefahr Gasaustritt führt zu Explo- sionsgefahr. Gasführende Teile auf Gas- dichtheit prüfen. 03. Drehknopf „tr“ auf Rechtsan- schlag drehen, bis im Display „SERV“... - Seite 6 -Gehalt prüfen (Fortsetzung) 06. Untere Wärmeleistung einstellen: Drehknopf „tr“ auf Linksan- schlag drehen, bis im Display 1 Balken für untere Wärmeleistung erscheint. 07. CO -Gehalt für untere Wärmeleis- tung messen. Der CO -Gehalt muss ca. 0,3 bis 0,9 % unter dem Wert für obere Wärmeleistung liegen.
