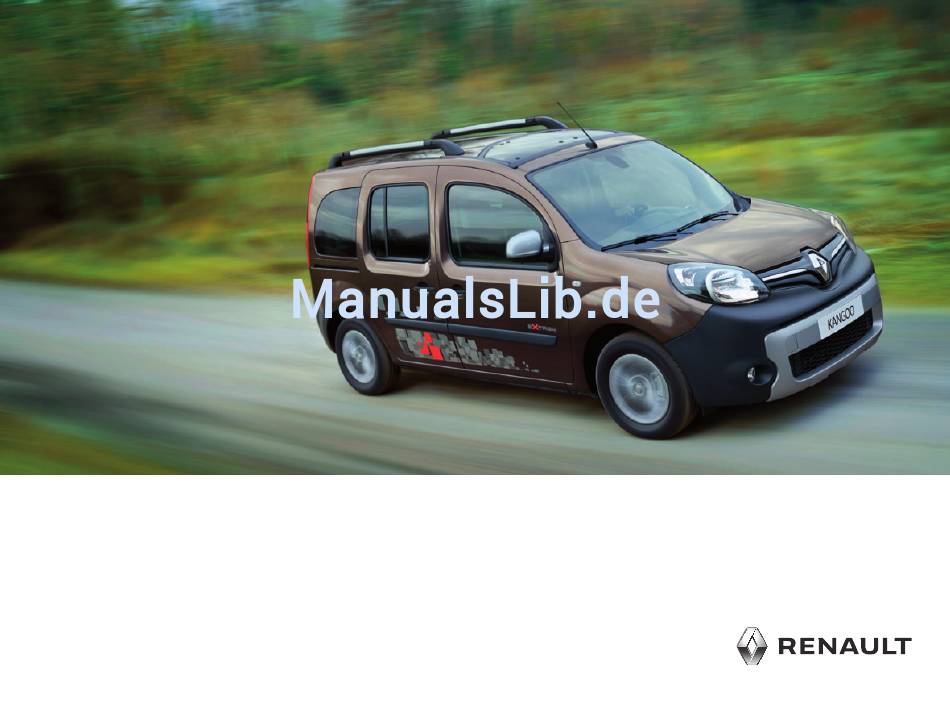

  • Seite 1 Renault KANGOO Bedienungsanleitung...

  • Seite 2: Leistungen Mit Leidenschaft

    ELF Partner von RENAULT empfiehlt ELF Als Partner im High-Tech Automotive-Bereich vereinen Elf und Renault ihr Know-how auf der Renn- strecke sowie in der Stadt. Durch diese langjährige Zusammenarbeit stehen Ihnen Schmiermittel zur Verfügung, die perfekt auf Ihren Renault abgestimmt sind. Dauerhafter Schutz und optimale Leistungen Ihres Motors sind gewährleistet.
  • Seite 3 Lieferumfang der einzelnen Fahrzeuge ist abhängig vom Modell, den gewählten Optionen und dem jeweiligen Vertriebsland. In der Bedienungsanleitung werden u. U. auch Ausrüstungen beschrieben, die erst im Laufe des Modelljahres lieferbar sein werden. Für die gesamte Anleitung gilt: Alle Hinweise auf den Vertragspartner oder die Vertragswerkstatt beziehen sich auf Ihren RENAULT Vertrags- partner.

  • Seite 5: Inhaltsverzeichnis

    Kapitel Machen Sie sich mit Ihrem Fahrzeug vertraut ... Fahrhinweise ............... Für Ihr Wohlbefinden ..........Wartung ............... Praktische Hinweise ........... Technische Daten ............Stichwortverzeichnis ..........

  • Seite 7: Machen Sie Sich Mit Ihrem Fahrzeug Vertraut

    Kapitel 1: Machen Sie sich mit Ihrem Fahrzeug vertraut Schlüssel, Funk-Fernbedienung: Allgemeines, Verwendung, Spezial-Verriegelung ..... Türen ................. Verund Entriegeln der Türen/Hauben/Klappen .

  • Seite 8: Schlüssel, Funk-Fernbedienung

    SCHLÜSSEL, FUNK-FERNBEDIENUNG: Allgemeines (1/2) Funk-Fernbedienung A Funk-Fernbedienung B Funk-Fernbedienung C 1 Verriegeln aller Türen/Hauben/Klappen. 1 Verriegeln aller Türen/Hauben/Klappen. 1 Verriegeln aller Türen/Hauben/Klappen. 2 Entriegeln aller Türen/Hauben/Klappen. 2 Entriegeln aller Türen/Hauben/Klappen. 2 Entriegeln aller Türen/Hauben/Klappen. 3 Codierter Zündschlüssel (Transponder), 3 Codierter Zündschlüssel (Transponder), 3 Codierter Zündschlüssel (Transponder), Schlüssel für Fahrertür und Tankdeckel.

  • Seite 9: Aktionsradius Der Funk-Fernbedienung

    SCHLÜSSEL, FUNK-FERNBEDIENUNG: Allgemeines (2/2) Aktionsradius der Funk- Fernbedienung Dieses variiert je nach den Bedingungen des Umfelds bzw. Geländes. Es empfiehlt sich daher, darauf zu achten, dass die Fern- bedienung nicht versehentlich betätigt und damit die Türen unbeabsichtigt ver- oder entriegelt werden. Verantwortung des Fahrers Austausch, Bedarf einer zusätzlichen Interferenzen...

  • Seite 10: Verriegeln Der Türen

    SCHLÜSSEL, FUNK-FERNBEDIENUNG: Verwendung (1/2) Verriegeln der Türen Die Ver- und Entriegelung der Türen erfolgt mittels Funk-Fernbedienung. Fernbedienung A, B oder C Sie arbeitet mit einer austauschbaren Bat- terie (siehe Kapitel 5 unter „Schlüssel/Funk- Drücken Sie auf den Verriegelungsknopf 1. Fernbedienung: Batterien“). Die Verriegelung wird durch zweimaliges Blinken der Warnblinker und der Seitenblin- ker angezeigt.

  • Seite 11: Entriegeln Der Türen

    SCHLÜSSEL, FUNK-FERNBEDIENUNG: Verwendung (2/2) Entriegeln der Türen Fernbedienung A, B oder C Drücken Sie auf den Entriegelungsknopf 2. Kurzes Drücken entriegelt alle Türen. Durch einen kurzen Druck auf die Taste 3 Verantwortung des Fahrers beim Parken oder Halten werden die Heckklappe und, je nach Fahr- Verlassen Sie niemals Ihr Fahrzeug (auch nicht für kurze Zeit), so lange sich ein zeug, die seitlichen Schiebetüren verriegelt Kind, ein körperlich oder geistig beeinträchtigter Erwachsener oder ein Tier im...

  • Seite 12: Spezial-Verriegelung

    SPEZIAL-VERRIEGELUNG Um die Spezial-Verriegelung zu Wenn das Fahrzeug mit einer Spezialver- rieglung ausgestattet ist, können alle Öff- aktivieren nungen verriegelt werden. Es ist dann nicht Drücken Sie zweimal kurz auf den Knopf 1. mehr möglich, die Türen mit den inneren Die Verriegelung wird durch fünfmaliges Türgriffen zu öffnen (wenn z.

  • Seite 13: Türen

    TÜREN (1/5) Öffnen von außen Warntongeber „Licht an“ Kindersicherung Beim Öffnen einer Vordertür wird ein akus- Entriegeln Sie die Tür und ziehen Sie dann Verstellen Sie den Hebel 3 mit der Spitze tisches Warnsignal ausgelöst, wenn bei am Griff 1. Zum Entriegeln der Türen siehe des Fahrzeugschlüssels, um hinten das ausgeschalteter Zündung die Fahrzeugbe- Kapitel 1 unter „Schlüssel/Funk-Fernbedie-...

  • Seite 14: Seitliche Schiebetür

    TÜREN (2/5) Empfehlungen im Zusam- menhang mit der seitlichen Schiebetür Genau wie bei allen anderen Türen, Hauben und Klappen des Fahr- zeuges sind beim Öffnen und Schließen der seitlichen Schiebetür folgende Vor- sichtsmaßnahmen zu beachten: – Vergewissern Sie sich stets, dass beim Öffnen und Schließen der Tür keine Personen oder Tiere verletzt und keine Gegenstände beschädigt...
  • Seite 15 TÜREN (3/5) Hintere Flügeltüren Maximales Öffnen der Türen Ziehen Sie für jede Tür an der Griffplatte 8 Öffnen von außen um die Türarretierung zu lösen. Öffnen Sie die Tür bis zum Anschlag. Entriegeln Sie die Tür und ziehen Sie dann am Griff 7.
  • Seite 16 TÜREN (4/5) Hintere Flügeltüren (Fortsetzung) Öffnen von innen Betätigen Sie den Hebel 9, um den kleinen Türflügel zu öffnen. Verantwortung des Fahrers beim Parken oder Halten Schließen von innen Verlassen Sie niemals Ihr Fahrzeug (auch nicht für kurze Zeit), so lange sich ein Zuerst den kleinen, dann den großen Türflü- Kind, ein körperlich oder geistig beeinträchtigter Erwachsener oder ein Tier im gel schließen.
  • Seite 17 TÜREN (5/5) Heckklappe Schließen Fassen Sie die Heckklappe an den Innen- griffen 12 und führen Sie sie nach unten. Öffnen Wenn die Klappenkante sich in etwa auf Entriegeln Sie die Tür, drücken Sie den Schulterhöhe befindet, schlagen Sie sie Knopf 11 und heben Sie die Heckklappe an. sanft zu.

  • Seite 18: Zentralverriegelung Und -Entriegelung Der Türen

    ZENTRALVERRIEGELUNG UND -ENTRIEGELUNG DER TÜREN (1/2) Verriegeln der Türen/ Hauben/Klappen ohne Funk- Fernbedienung Halten Sie bei ausgeschalteter Zündung, geschlossenen seitlichen Schiebetüren und einer geöffneten Vordertür den Schalter 1 länger als fünf Sekunden gedrückt. Vergewissern Sie sich, dass Sie Ihren Schlüssel bei sich haben, bevor Sie das Fahrzeug verlassen.

  • Seite 19: Manuelle Betätigung

    ZENTRALVERRIEGELUNG UND -ENTRIEGELUNG DER TÜREN (2/2) Manuelle Betätigung Die Vordertüren können nun nur von innen oder mit dem Schlüssel geöffnet werden. Verwendung des Schlüssels Seitliche Schiebetür (auf der Seite des Ver- bzw. entriegeln Sie die Fahrertür, Tankverschlusses) indem Sie den Schlüssel vollständig in das Schloss 2 einführen und diesen dann Um zu verhindern, dass die Tür während drehen.

  • Seite 20: Automatische Verriegelung Der Türen/Hauben/Klappen Während Der Fahrt

    AUTOMATISCHE VERRIEGELUNG DER TÜREN, HAUBEN, KLAPPEN WÄHREND DER FAHRT Funktionsprinzip Sobald Sie nach Fahrtbeginn die Geschwin- digkeit von 7 km/h erreichen, verriegelt das System automatisch die Türen. Funktionsstörungen Sollte eine Funktionsstörung vorliegen, wie z. B. ein Ausfall der automatischen Verrie- gelung, prüfen Sie zunächst, ob die Türen/ Hauben/Klappen korrekt geschlossen sind.

  • Seite 21: Kopfstützen Vorne

    KOPFSTÜTZEN VORNE (1/3) Einsetzen der Kopfstütze Insbesondere auf Parallelität und Sauberkeit des Kopfstützengestänges achten. Ziehen Sie die Lasche 2 nach vorne. Führen Sie die Stangen der Kopfstütze in die Führungen ein, die Verzahnung zeigt dabei nach vorne (gegebenenfalls die Rü- ckenlehne nach hinten neigen).
  • Seite 22 KOPFSTÜTZEN VORNE (2/3) Entfernen der Kopfstütze In die höchste Position anheben. Drücken Sie auf den Knopf 4, und ziehen Sie die Kopfstütze heraus. Hinweis: Bei entfernter Kopfstütze darauf achten, dass die Position des Gestänges nicht verändert wird. Einsetzen der Kopfstütze Wenn die Einstellung des Gestänges geän- dert wurde, ziehen Sie das Gestänge ganz heraus.
  • Seite 23 KOPFSTÜTZEN VORNE (3/3) Einsetzen der Kopfstütze Drücken Sie auf die Federklammer 5. Das Gestänge in die Führungsrohre einset- zen, Verzahnung nach vorne, und die Kopf- stütze bis zur gewünschten Höhe absen- ken. Kopfstützen C Anheben der Kopfstütze Die Kopfstütze bis zur gewünschten Höhe nach oben schieben.

  • Seite 24: Kopfstützen Hinten

    KOPFSTÜTZEN HINTEN Nach oben verstellen Ablageposition2 Verstellbare Kinder-Kopfstütze Schieben Sie die Kopfstütze bis zur ge- Ziehen Sie die Kopfstütze zu sich und Falls das Fahrzeug damit ausgestattet ist, wünschten Höhe nach oben. senken Sie sie vollständig ab. darf die Kinder-Kopfstütze und die zugehö- Ist eine Kopfstütze vollständig nach rige Sitzerhöhung nur an den seitlichen hin- unten gedrückt, befindet sie sich in Ab-...

  • Seite 25: Vordersitze

    VORDERSITZE (1/3) Einstellung vor/zurück Zum Neigen der Rückenlehne ð Sitzheizung Heben Sie, je nach Sitz, die Stange 1 oder Bewegen Sie, je nach Sitz, den Hebel 2 den Griff 4 an, um ihn zu entriegeln. Ver- nach oben oder nach unten und bringen Sie Drücken Sie bei laufendem Motor auf den schieben Sie den Sitz und lassen Sie den die Rückenlehne in die gewünschte Stel-...

  • Seite 26: Sitz In Sitzposition Zurückklappen

    VORDERSITZE (2/3) Position „Laderaumerweiterung“ Sitz in Sitzposition – Achten Sie darauf, dass keine Gegen- stände die Handhabung des Sitzes be- Bei manchen Fahrzeugen kann die Rücken- zurückklappen hindern. lehne der Beifahrerseite auf das Sitzkissen Achten Sie darauf, dass keine Gegen- –...

  • Seite 27: Ausführung Mit Sitzbank Mit 2 Plätzen

    VORDERSITZE (3/3) Hochstellen der Rückenlehnen Stellen Sie die Rückenlehnen hoch und rasten Sie sie in ihre Halterungen ein. Ausführung mit Sitzbank mit 2 Vordersitze Plätzen Funktionsstörungen Die Rückenlehnen können umgeklappt (je nach Fahrzeug) werden (ein oder beide Teile). Diese Einstellung aus Sicher- Falls die seitliche Schiebetür nicht funktio- heitsgründen nur bei stehen- niert, den Hebel 8 herunterdrücken, beim...

  • Seite 28: Dachluke

    DACHLUKE (1/2) Anmerkung: Bei geöffneter Dachluke sind Windgeräusche wahrnehmbar. Um diese zu verringern, können Sie eines der Seitenfen- ster leicht öffnen. Bei geöffneter Dachluke kann Zum Öffnen: Querstrebe es während der Fahrt zu Beläs- tigungen durch eindringende – Entriegeln Sie die Betätigung 2, die Zum Einladen sperriger Gegenstände lässt Abgase kommen.

  • Seite 29: Zum Schließen

    DACHLUKE (2/2) Zum Schließen: – Entriegeln Sie die Betätigung 2, die Dach- luke kommt automatisch auf halbem Weg entgegen. – Ziehen Sie am Hebel 1 und verriegeln Sie die Dachluke in geschlossener Posi- tion. Bringen Sie vor dem Losfahren stets die Querstrebe wieder in Position und stel- len Sie ihre korrekte Verriegelung sicher.

  • Seite 30: Schwenkbare Trennwand

    SCHWENKBARE TRENNWAND Schwenken der beweglichen – Entriegeln Sie die Trennwand durch An- – Schwenken Sie den beweglichen Trenn- heben des Riegels 3. wandteil rechtwinklig, und arretieren Sie Trennwand ihn in Position 5 durch Herunterdrücken – Gehen Sie in umgekehrter Reihenfolge –...

  • Seite 31: Sicherheitsgurte

    SICHERHEITSGURTE (1/4) Legen Sie zu Ihrem Schutz die Sicherheits- Um einen optimalen Schutz zu gewähr- gurte auch bei kurzer Fahrstrecke an. Be- leisten, stellen Sie vor dem Anlassen erst achten Sie zudem die gesetzlichen Bestim- Ihre Sitzposition und anschließend die mungen des jeweiligen Landes.

  • Seite 32: Verriegeln

    SICHERHEITSGURTE (2/4) ™ Warnlampe für nicht angelegte Sicherheitsgurte vorne Sie leuchtet beim Starten des Motors dauerhaft, wenn Sie Ihren Sicher- heitsgurt nicht angelegt haben. 30 Sekun- den lang ertönt ein akustisches Signal leise und dann 90 Sekunden lang laut. Entriegelung Drücken Sie den Knopf 4 ein;...

  • Seite 33: Seitliche Sicherheitsgurte Hinten

    SICHERHEITSGURTE (3/4) Seitliche Sicherheitsgurte hinten 7 Sie werden in der gleichen Weise ange- legt, eingestellt und gelöst wie die Gurte der Vordersitze. Ausführung mit Sitzbank mit 2 Mittlerer Sicherheitsgurt hinten Plätzen Rollen Sie den Gurt langsam ab, bis die Schlosszunge 8 in den Schlossrahmen ein- Unter normalen Nutzungsbedingungen, rastet 9.
  • Seite 34 SICHERHEITSGURTE (4/4) Die nachfolgenden Anweisungen gelten für die Sicherheitsgurte sowohl der vorderen als auch der hinteren Sitzplätze. – Es dürfen keinerlei Änderungen am Original-Rückhaltesystem vorgenommen werden: Sicherheitsgurte und Sitze sowie deren Be- festigungen. In besonderen Fällen (z. B. Einbau eines Kindersitzes) wenden Sie sich bitte an eine Vertragswerkstatt. –...

  • Seite 35: Zusatzsysteme Zu Den Vorderen Sicherheitsgurten

    ZUSATZSYSTEME ZU DEN VORDEREN SICHERHEITSGURTEN (1/3) Je nach Fahrzeug, kann es sich um Fol- – Nach einem Unfall müssen gendes handeln: alle Rückhaltesysteme in – Gurtstraffer einer Vertragswerkstatt über- prüft werden. – Frontairbags 1 der Fahrer- und Beifah- rerseite. – Eingriffe oder Änderungen am System (bestehend aus: Gurt- Die Rückhaltesysteme funktionieren bei straffern, Airbags, elektronischen...

  • Seite 36: Frontairbags Fahrer- Und Beifahrerseite

    ZUSATZSYSTEME ZU DEN VORDEREN SICHERHEITSGURTEN (2/3) Frontairbags Fahrer- und Funktionsweise Beifahrerseite Das System funktioniert erst nach Einschal- ten der Zündung. Er ist vorne auf der Fahrerseite und, je nach Bei einem starken frontalen Aufprall blasen Ausstattung, auch auf der Beifahrerseite sich die Airbags blitzschnell auf, sodass der vorhanden.
  • Seite 37 ZUSATZSYSTEME ZU DEN VORDEREN SICHERHEITSGURTEN (3/3) Die nachfolgenden Anweisungen sollen verhindern, dass das Entfalten des Airbags in einer Unfallsituation behindert wird bzw. dass Verletzungen durch den Airbag selbst auftreten. Sicherheitshinweise zum Fahrerairbag – Keinerlei Änderungen am Lenkrad oder am Fahrerairbag vornehmen. –...

  • Seite 38: Vorrichtungen Zum Seitenaufprallschutz

    VORRICHTUNGEN ZUM SEITENAUFPRALLSCHUTZ Seitenairbags (je nach Fahrzeug) Beide Vordersitze können mit einem Sei- tenairbag ausgestattet werden. Er be- findet sich am Sitz jeweils auf der Türseite und bietet Schutz bei einem starken Seiten- aufprall. Windowbags (je nach Fahrzeug) Es handelt sich um Airbags, die an jeder Seite oben am Fahrzeug angebracht sein können und sich entlang der vorderen und hinteren Seitenfenster entfalten, um die...

  • Seite 39: Zusätzliches Rückhaltesystem

    ZUSÄTZLICHE RÜCKHALTESYSTEME Die nachfolgenden Anweisungen sollen verhindern, dass das Entfalten des Airbags in einer Unfallsituation behindert wird bzw. dass Verletzungen durch den Airbag selbst auf- treten. Der Airbag ist so konzipiert, dass er eine ergänzende Funktion zu den Sicher- heitsgurten darstellt. Airbag und Sicherheitsgurt sind also untrennbare Elemente desselben Sicherheitssystems.

  • Seite 40: Kindersicherheit: Allgemeines

    KINDERSICHERHEIT: Allgemeines (1/2) Kinder im Fahrzeug Das Kind muss, wie auch die Erwachse- nen, bei jeder Fahrt eine korrekte Sitzposi- tion haben und angeschnallt sein. Sie tragen die Verantwortung für die Kinder, die Sie im Fahrzeug mitnehmen. Kinder sind keine kleinen Erwachsenen. Für Sie bestehen spezifische Verletzungsrisi- Verantwortung des Fahrers ken, da sich ihre Muskeln und Knochen im...
  • Seite 41 KINDERSICHERHEIT: Allgemeines (2/2) Verwendung eines Kindersitzes Das durch den Kindersitz gebotene Schutz- potential hängt von seinem Rückhaltever- Gehen Sie mit gutem Beispiel voran, mögen und dem Einbau ab. Wird der Kin- indem Ihren Gurt anlegen und bringen dersitz falsch eingebaut, ist der Schutz des Sie Ihrem Kind bei: Kindes im Falle eines Aufpralls oder einer –...

  • Seite 42: Wahl Der Kindersitzbefestigung

    KINDERSICHERHEIT: Wahl der Kindersitzbefestigung Kindersitz entgegen der Fahrtrichtung Kindersitz zur Montage in Fahrtrichtung Sitzerhöhungen Der Kopf eines Säuglings ist im Verhältnis Der Kopf und der Unterleib von Kindern Ab einem Gewicht von 15 kg oder dem Alter zu dem eines Erwachsenen schwerer und sind vorrangig zu schützen.

  • Seite 43: Sicherheit Der Kinder

    SICHERHEIT DER KINDER: Wahl der Kindersitzbefestigung (1/2) Es gibt zwei Befestigungssysteme für Kin- Befestigung mit dem ISOFIX-System Verwenden Sie keinen Kinder- dersitze: den Sicherheitsgurt oder das ISO- In den folgenden drei Fällen entsprechen die sitz, bei dem sich der Sicher- FIX-System.
  • Seite 44 SICHERHEIT DER KINDER: Wahl der Kindersitzbefestigung (2/2) Die beiden Bügel 1 befinden sich zwischen Führen Sie, je nach Fahrzeug, den Gurt zwi- der Rückenlehne und der Sitzfläche des schen Verkleidung des Radkastens 4 und Sitzes hinter Reißverschlüssen und sind der Unterseite der oberen Trennwand 5. Die ISOFIX-Verankerungen durch eine Markierung gekennzeichnet.
  • Seite 45 KINDERSICHERHEIT: Einbau eines Kindersitzes (1/7) Auf manchen Sitzplätzen dürfen keine Kin- Auf dem Beifahrersitz Nach dem Einbau des Kindersitzes kann der dersitze angebracht werden. Die Abbil- Sitz, wenn erforderlich, nach vorn gescho- Die Beförderung von Kindern auf dem Bei- dungen auf den nächsten Seiten zeigen, wo ben werden (um hinten ausreichend Platz fahrersitz wird von Land zu Land unter- Kindersitze befestigt werden können.
  • Seite 46 KINDERSICHERHEIT: Einbau eines Kindersitzes (2/7) Auf dem Rücksitz Verstellbare Kinder-Kopfstütze Ein Kinderwagenaufsatz wird quer zum Falls das Fahrzeug damit ausgestattet ist, Fahrzeug über mindestens zwei Sitzplätze darf die Kinder-Kopfstütze und die zugehö- installiert. Der Kopf des Kindes muss von rige Sitzerhöhung nur an den seitlichen hin- der Fahrzeugtür weg zeigen.
  • Seite 47 KINDERSICHERHEIT: Einbau eines Kindersitzes (3/7) Kastenwagen mit 2 Sitzplätzen vorne Mit dem Sicherheitsgurt befestigter Kin- dersitz ¬ Dieser Sitzplatz erlaubt die Befes- tigung eines als „universal“ zugelassenen Kindersitzes mittels Sicherheitsgurt. ² Auf diesem Sitzplatz ist das Anbrin- gen eines Kindersitzes nicht erlaubt. ³...
  • Seite 48 KINDERSICHERHEIT: Einbau eines Kindersitzes (4/7) Kastenwagen mit 3 Sitzplätzen vorne Mit dem Sicherheitsgurt befestigter Kin- dersitz ¬ Dieser Sitzplatz erlaubt die Befes- tigung eines als „universal“ zugelassenen Kindersitzes mittels Sicherheitsgurt. ² Auf diesem Sitzplatz ist das Anbrin- gen eines Kindersitzes nicht erlaubt. Sitzplätze mit Montagevorrichtung für Kindersitze Ausführung Kastenwagen Beifahrersitz (1)
  • Seite 49 KINDERSICHERHEIT: Einbau eines Kindersitzes (5/7) Modell Grandtour Befestigung von Kindersitzen mit Hilfe der ISOFIX-Befestigungen ü Auf diesem Sitzplatz ist die Montage eines ISOFIX-Kindersitzes erlaubt. ³ Überprüfen Sie den Zustand des Air- bags, bevor ein Beifahrer Platz nimmt oder ein Kindersitz montiert wird. ²...
  • Seite 50 KINDERSICHERHEIT: Einbau eines Kindersitzes (6/7) Die folgende Tabelle liefert Ihnen nochmals eine Übersicht zur Verdeutlichung der geltenden Bestimmungen. Größe des Modell Grandtour Gewicht des Mittlerer Sitzes Beifahrersitz (1) (2) Seitliche Rücksitze Kindes Rücksitz Typ Kindersitz ISOFIX Kinderwagenaufsatz quer zur Fahrtrichtung <...
  • Seite 51 KINDERSICHERHEIT: Einbau eines Kindersitzes (7/7) X = Auf diesem Sitzplatz ist die Anbringung eines Kindersitzes nicht erlaubt. U = Auf diesem Sitzplatz ist die Befestigung mit dem Sicherheitsgurt eines als „universal“ zugelassenen Kindersitzes erlaubt; stellen Sie sicher, dass dieser montiert werden kann. IUF/IL = Auf diesem Sitzplatz darf bei Fahrzeugen, die damit ausgestattet sind, ein als „universal/semi-universal“...

  • Seite 52: Deaktivierung, Aktivierung Des Beifahrerairbags

    KINDERSICHERHEIT: Deaktivierung, Aktivierung des Beifahrerairbags (1/3) Deaktivieren des Deaktivieren des Airbags Drücken Sie bei stehendem Fahrzeug und ausgeschal- Beifahrerairbags teter Zündung den Knopf 1 ein und drehen (bei Fahrzeugen mit entsprechender Aus- Sie ihn auf die Position OFF. stattung) Überprüfen Sie nach dem Einschalten der Bevor Sie einen Kindersitz auf dem Beifah- Die Aktivierung bzw.
  • Seite 53 KINDERSICHERHEIT: Deaktivierung, Aktivierung des Beifahrerairbags (2/3) Die Hinweise auf dem Armaturenbrett und die Aufkleber A auf beiden Seiten der Bei- fahrer-Sonnenblende 3 (siehe z. B. obige Aufkleber) erinnern Sie an diese Anweisun- gen. GEFAHR Da der Beifahrerairbag vorne nicht auslösen darf, wenn ein Kindersitz gegen die Fahrtrich- tung montiert ist, NIEMALS einen Kin- dersitz entgegen der Fahrtrichtung auf...

  • Seite 54: Aktivierung Des Beifahrerairbags Vorne

    KINDERSICHERHEIT: Deaktivierung, Aktivierung des Beifahrerairbags (3/3) GEFAHR Da der Beifahrerairbag vorne nicht auslösen darf, wenn ein Kindersitz gegen die Fahrtrich- tung montiert ist, NIEMALS einen Kin- dersitz entgegen der Fahrtrichtung auf einem Sitzplatz montieren, wenn dieser mit einem AKTIVEN FRONTAIRBAG ausgestattet ist.

  • Seite 55: Lenkrad

    LENKRAD Einstellen der Lenkradhöhe Ziehen Sie am Hebel 1, bringen Sie das Lenkrad in die gewünschte Position und ver- riegeln Sie es durch Drücken des Hebels in dieser Stellung. Prüfen, ob das Lenkrad sicher fixiert ist. Das Lenkrad bei stehendem Fahrzeug nicht in voll eingeschlagener Position festhalten.

  • Seite 56: Armaturenbrett Und Betätigungen

    ARMATURENBRETT UND BETÄTIGUNGEN: LINKSLENKUNG (1/2) 1.50...
  • Seite 57 ARMATURENBRETT UND BETÄTIGUNGEN: LINKSLENKUNG (2/2) JE NACH OPTION BZW. VERTRIEBSLAND sind folgende Kontrollinstrumente und Bedienelemente vorhanden. 1 Bedienhebel für: 9 Belüftungsdüsen für Frontscheibe 21 Schalthebel. – Blinker, – äußere Fahrzeugbeleuchtung 10 Aufnahmefach für Beifahrerairbag 22 Bedieneinheit/Aufnahme für Radio, – Nebelscheinwerfer Navigationssystem.

  • Seite 58: Armaturenbrett Und Betätigungen: Rechtslenkung

    ARMATURENBRETT UND BETÄTIGUNGEN: RECHTSLENKUNG (1/2) 1.52...
  • Seite 59 ARMATURENBRETT UND BETÄTIGUNGEN: RECHTSLENKUNG (2/2) JE NACH OPTION BZW. VERTRIEBSLAND sind folgende Kontrollinstrumente und Bedienelemente vorhanden. 1 Belüftungsdüsen für Seitenfenster 9 – Signalhorn 15 Aufnahmefach für Radio, Navigations- – Aufbahmefach für Fahrer-Airbag system. 2 Seitliche Luftdüse 10 Instrumententafel. 16 Schalthebel. 3 Aufnahmefach für Beifahrerairbag.
  • Seite 60 KONTROLLLAMPEN (1/4) Das Vorhandensein und die Funktion der Kontroll- und Warnlampen SIND ABHÄNGIG VON DER FAHRZEUGAUSRÜSTUNG UND VOM VERTRIEBSLAND. á Kontrolllampe Fernlicht Kontrolllampe geschwindig- keitsabhängige Servolenkung Kontrolllampe des Abblend- Leuchtet beim Einschalten der Zündung auf lichts und erlischt nach einigen Sekunden. Kontrolllampe der Nebelschein- Leuchtet sie während der Fahrt auf, beglei- werfer...
  • Seite 61 KONTROLLLAMPEN (2/4) Das Vorhandensein und die Funktion der Kontroll- und Warnlampen SIND ABHÄNGIG VON DER FAHRZEUGAUSRÜSTUNG UND VOM VERTRIEBSLAND. Ô Warnlampe für überhöhte Kühl- © Warnlampe mitteltemperatur Leuchtet beim Einschalten der Zündung auf, Wenn sie während der Fahrt zusammen mit manchmal mit anderen Kontrolllampen zu- ®...
  • Seite 62 KONTROLLLAMPEN (3/4) Das Vorhandensein und die Funktion der Kontroll- und Warnlampen SIND ABHÄNGIG VON DER FAHRZEUGAUSRÜSTUNG UND VOM VERTRIEBSLAND. É Vorglüh-Kontrolllampe (bei Mo- ABS-Kontrolllampe dellen mit Dieselmotor) Leuchtet beim Einschalten der Leuchtet beim Einschalten der Zündung auf. Zündung auf und erlischt nach einigen Se- Sie zeigt an, dass die Glühstiftkerzen funk- kunden.
  • Seite 63 KONTROLLLAMPEN (4/4) Das Vorhandensein und die Funktion der Kontroll- und Warnlampen SIND ABHÄNGIG VON DER FAHRZEUGAUSRÜSTUNG UND VOM VERTRIEBSLAND. Ð Ï Ú Lade-Kontrolllampe Kontrolllampen des Tem- pomaten Wenn sie während der Fahrt leuchtet, weist dies auf eine zu hohe oder zu Siehe Kapitel 2 unter „Tempomat“.

  • Seite 64: Displays Und Anzeigen

    DISPLAYS UND ANZEIGEN (1/3) Das Vorhandensein und die Funktion der Kontrolllampen und Anzeigeinstrumente SIND ABHÄNGIG VON DER FAHRZEUGAUSRÜ- STUNG UND VOM VERTRIEBSLAND. Tachometer 1 Drehzahlmesser 2 (Anzeige × 1000) Warnton für Geschwindigkeitsüber- schreitung Je nach Fahrzeug ertönt bei Überschreiten von 120 km/h alle 40 Sekunden ein ca. 10 Sekunden langer Warnton.
  • Seite 65 DISPLAYS UND ANZEIGEN (2/3) Das Vorhandensein und die Funktion der Kontrolllampen und Anzeigeinstrumente SIND ABHÄNGIG VON DER FAHRZEUGAUSRÜ- STUNG UND VOM VERTRIEBSLAND. Kühlflüssigkeitstemperaturanzeige A bzw. 4 Im normalen Fahrbetrieb muss sich die Nadel vor dem Bereich B befinden. Nur bei extremer Belastung darf sie für kurze Zeit in diesen Bereich erreichen.

  • Seite 66: Warnung Motoröl-Minimalstand

    DISPLAYS UND ANZEIGEN (3/3) Das Vorhandensein und die Funktion der Kontrolllampen und Anzeigeinstrumente SIND ABHÄNGIG VON DER FAHRZEUGAUSRÜ- STUNG UND VOM VERTRIEBSLAND. – Auswahl der Anzeige Durch kurzes Drücken wechselt die Anzeige vom Gesamt-Kilometerzähler zum TagesKi- lometerzähler und umgekehrt. – Rückstellknopf für Tages-Strecken- zähler Wenn im Display der Tageskilometerstand angezeigt wird, den Knopf lange gedrückt...

  • Seite 67: Bordcomputer

    BORDCOMPUTER: Allgemeines (1/2) c) Fälligkeit der Wartungsdiagnose, d) Regelgeschwindigkeit des Tempomaten, e) Reinitialisierung des Reifendrucks, f) Bordfunktionsabfrage, Anzeigendurch- lauf für Informations- und Störungsmel- dungen des Bordcomputers. Bordcomputer A Anzeigen-Wähltasten 1 und 2 Je nach Fahrzeug beinhaltet er folgende Durch kurzes und wiederholtes Drücken Funktionen: der Tasten können Sie folgende Informati- onen nach oben (Taste 1) oder nach unten...

  • Seite 68: Rückstellknopf Für Tages-Streckenzähler

    BORDCOMPUTER: Allgemeines (2/2) Bedeutung der angezeigten Automatische Rückstellung der Werte nach einer Fahrparameter auf Null Speicherrückstellung Die Speicherrückstellung wird automa- tisch bei Überschreiten der Kapazität eines Die Werte „mittlerer Kraftstoffverbrauch“, Zählers ausgelöst. „Reichweite“ und „Durchschnittsgeschwin- digkeit“ stabilisieren sich nach einer Spei- cherrückstellung, je größer die zurück- gelegte Fahrstrecke ist.
  • Seite 69 BORDCOMPUTER: Fahrparameter (1/4) Die Anzeige der Informationen ist ABHÄNGIG VON DEN OPTIONEN UND DEM VERTRIEBSLAND. Beispiele Bedeutung der gewählten Anzeige 37360 KM a) Gesamtkilometer- bzw. Tageskilometerzähler 7080 KM VERBRAUCH 26.0 L b) Fahrparameter: Verbrauchte Kraftstoffmenge seit Speicherrückstellung DURCHSCHNITT Durchschnittlicher Kraftstoffverbrauch seit Speicherrückstellung. 7.3 L/100 Mindestfahrstrecke für die Anzeige: 400 m.
  • Seite 70 BORDCOMPUTER: Fahrparameter (2/4) Die Anzeige der Informationen ist ABHÄNGIG VON DEN OPTIONEN UND DEM VERTRIEBSLAND. Beispiele Bedeutung der gewählten Anzeige MOMENTANVERB. Momentaner Kraftstoffverbrauch 8.6 L/100 Der Wert erscheint erst nach Erreichen einer Mindestgeschwindigkeit von 30 km/h. REICHWEITE Voraussichtliche Reichweite der momentanen Tankfüllung 402.0 KM Für die Berechnung der Reichweite wird der mittlere Kraftstoffverbrauch seit Speicherrückstellung zu Grunde gelegt.
  • Seite 71 BORDCOMPUTER: Fahrparameter (3/4) Die Anzeige der Informationen ist ABHÄNGIG VON DEN OPTIONEN UND DEM VERTRIEBSLAND. Beispiele Bedeutung der gewählten Anzeige c) Fälligkeit des Ölwechsels Verbleibende Strecke bis zur nächsten Wartung (Anzeige in Kilometern). SERVICE IN Gegen Ende des Wartungsintervalls können folgende Fälle auftreten: –...
  • Seite 72 BORDCOMPUTER: Fahrparameter (4/4) Die Anzeige der Informationen ist ABHÄNGIG VON DEN OPTIONEN UND DEM VERTRIEBSLAND. Beispiele Bedeutung der gewählten Anzeige BEGRENZER 70 KM/H d) Regelgeschwindigkeit des Tempomaten (je nach Fahrzeug), siehe Abschnitt „Tempomat“ in Kapitel 2. TEMPOMAT 70 KM/H REIFEN:SET TPW SEt tP e) Reinitialisierung des Reifendrucks Siehe unter „Warnung Reifendruckverlust“...
  • Seite 73 BORDCOMPUTER: Informationsmeldungen Informationsmeldungen Sie können beim Starten des Fahrzeugs helfen, oder eine Auswahl oder einen Fahrzustand anzeigen. Beispiele für Informationsmeldungen finden Sie im Folgenden. Beispiele für Meldungen Bedeutung der Meldungen f) Bordfunktionsabfrage Abfolge der Anzeige: « KEINE MELDUNG GESPEICHERT » –...
  • Seite 74 BORDCOMPUTER: Störungsmeldungen © Sie erscheinen gemeinsam mit der Kontrolllampe und weisen darauf hin, bei nächster Gelegenheit eine Vertragswerkstatt an- zusteuern und bis dorthin möglichst vorsichtig zu fahren. Die Nichtbeachtung dieser Empfehlung kann zu einem Schaden am Fahr- zeug führen. Sie erlöschen nach Druck auf die Anzeigen-Wähltaste oder nach einigen Sekunden und werden in der Bordfunktionsabfrage gespeichert. Die ©...
  • Seite 75 BORDCOMPUTER: Warnmeldungen ® Sie erscheinen zusammen mit der Meldung und fordern Sie dazu auf, zu Ihrer eigenen Sicherheit und unter Berücksichtigung der Verkehrssituation sofort anzuhalten.Schalten Sie den Motor aus und starten Sie ihn nicht erneut. Wenden Sie sich an eine Vertrags- werkstatt.

  • Seite 76: Uhrzeit Und Außentemperatur

    UHRZEIT UND AUßENTEMPERATUR (1/2) Halten Sie die untere Taste gedrückt, um den Einstellmodus für die Stunden aufzuru- fen. Wenn die Minutenanzeige blinkt, drücken Sie auf die obere Taste, um die Minuten vor- wärts laufen zu lassen. Zum Bestätigen die obere Taste des Hebels 3 gedrückt halten.

  • Seite 77: Uhrzeit Und Außentemperatur

    UHRZEIT UND AUSSENTEMPERATUR (2/2) Außentemperatur Wenn das Fahrzeug mit dieser Funktion ausgestattet ist und die Außentemperatur zwischen –3 °C und +3 °C liegt, blinken die Zeichen °C (Anzeige von Glatteisgefahr). Zeitanzeige C Fahrzeuge mit Multimedia-Touchscreen, Navigationssystem, Telefon... Informationen zu den Besonderheiten der Fahrzeuge mit diesen Ausstattungen, siehe die spezifische Dokumentation für die jewei- lige Funktion.

  • Seite 78: Rückspiegel

    RÜCKSPIEGEL (1/2) Außenspiegelheizung Bei laufendem Motor wird die Spiegelhei- zung zusammen mit der Heckscheibenhei- zung aktiviert. Einklappbare Außenspiegel Zum Einklappen der Außenspiegel den Knopf 1 in Stellung D bringen. Zum Aus- klappen der Außenspiegel für die Fahrt den Knopf wieder in die Stellung B bringen. Wenn Sie die Rückspiegel mit der Hand ein- klappen, bevor Sie sie in die Fahrposition B bringen, müssen Sie zuerst den Knopf 1 auf...

  • Seite 79: Manuell Verstellbare Außenspiegel

    RÜCKSPIEGEL (2/2) Manuell verstellbare Innenspiegel Außenspiegel Der Innenspiegel kann nach Bedarf verstellt werden. Zum Ausrichten des Spiegels betätigen Sie den Hebel 2. Innenspiegel mit Hebel 3 Zum Abblenden des Innenspiegels bei Nachtfahrten: Den kleinen Hebel an der Spiegelunterkante 3 verstellen. Innenspiegel ohne Hebel 3 Der Rückspiegel verdunkelt sich automa- tisch, wenn hinter Ihnen ein Fahrzeug mit...
  • Seite 80 SIGNALANLAGE Akustischer Warngeber é Warnblinkanlage Halten Sie daher den Hebel jeweils in der Zwischenstellung fest. Drücken Sie links oder rechts auf die Hupe 2. Drücken Sie auf den Schalter 3. Sie können den Hebel 1 auch nur kurz in die Diese Betätigung aktiviert gleichzeitig die Zwischenstellung bringen, damit die Fahrt- Warnblinkanlage und die Seitenblinker.

  • Seite 81: Äußere Fahrzeugbeleuchtung

    ÄUSSERE FAHRZEUGBELEUCHTUNG (1/3) Abblendlicht Fernlicht á Den Hebel 1 aus der Abblendlichtstellung Manuelle Bedienung heraus zum Lenkrad ziehen. Dabei leuchtet Das Ende des Hebels 1 drehen, bis das die entsprechende Kontrolllampe an der In- Symbol gegenüber der Markierung 2 steht. strumententafel auf.

  • Seite 82: Ausschalten

    ÄUSSERE FAHRZEUGBELEUCHTUNG (2/3) Funktion „Show me home“ (je nach Fahrzeug) Diese Funktion ermöglicht das kurzzeitige Einschalten des Abblendlichts (beispiels- weise zum Öffnen einer Tür oder eines Gar- agentors usw.). Ziehen Sie bei ausgeschalteter Zündung und Beleuchtung den Hebel 1 zu sich: Das Abblendlicht schaltet sich für ca.

  • Seite 83: Nebelscheinwerfer

    ÄUSSERE FAHRZEUGBELEUCHTUNG (3/3) Nebelschlussleuchte Die Nebelscheinwerfer und das Stand- oder Abblendlicht müssen eingeschaltet sein. Drehen Sie den Ring 5 des Hebels 1, so dass das Symbol der Markierung 4 gegen- übersteht und lassen Sie dann los. Diese Kontrolllampe leuchtet an der Instrumenten- tafel auf.

  • Seite 84: Leuchtweitenregulierung

    LEUCHTWEITENREGULIERUNG (1/2) 100 m 50 m Die Leuchtweite lässt sich mit Hilfe des Rän- A Einstellung mangelhaft: Sie leuchten delrades 1 der Beladung anpassen. zu weit und können u mangelhaft nter Umständen den Gegenverkehr blen- Das Rändelrad 1 nach unten drehen, um die den.

  • Seite 85: Zeitweilige Einstellung Während Ihres Aufenthalts

    LEUCHTWEITENREGULIERUNG (2/2) Wenn Sie mit einem Fahrzeug, in dem sich der Fahrersitz links befindet, links fahren (oder umgekehrt), müssen Sie Ihre Scheinwerfer für die Dauer des Auf- enthalts einstellen lassen. Zeitweilige Einstellung während Ihres Aufenthalts Öffnen Sie die Motorhaube und suchen Sie die Markierung B neben einem der Schein- werfer.

  • Seite 86: Scheiben-Wisch-Waschanlage

    SCHEIBEN-WISCH-WASCHANLAGE VORNE (1/2) Funktion Wischautomatik (je nach Fahrzeug) Ziehen Sie bei laufendem Motor den Be- dienhebel 1 zum Lenkrad. A Aus B Funktion Wischautomatik In dieser Position erkennt das System das Vorhandensein von Wasser auf der Frontscheibe und aktiviert den Schei- benwischer in der angepassten Ge- schwindigkeit.
  • Seite 87 SCHEIBEN-WISCH-WASCHANLAGE VORNE (2/2) Frontscheiben-Waschanlage Befreien Sie bei kalter Witterung die Bei eingeschalteter Zündung den Hebel 1 Frontscheibe (u.a. den mittleren Be- zum Lenkrad ziehen. reich hinter dem Innenspiegel) sowie die Heckscheibe von Eis und Schnee, bevor Kurzes Ziehen löst, zusätzlich zur Scheiben- Sie die Scheibenwischer einschalten waschanlage, eine einmalige Wischbewe- (Gefahr der Überhitzung des Wischer-...
  • Seite 88 SCHEIBEN-WISCH-WASCHANLAGE HINTEN Heckscheiben-Wisch- Waschanlage (je nach Fahrzeug) Das Ende des Hebels 1 drehen, bis das Symbol gegenüber der Markierung 2 steht. Wenn Sie den Hebel loslassen, stellt er sich automatisch wieder in die Position „Heck- scheibenwischer“ zurück. Achten Sie stets auf den Zustand der Wischerblätter.

  • Seite 89: Kraftstofftank

    KRAFTSTOFFTANK (1/3) Kraftstoffqualität Tanken Sie Qualitätskraftstoff, der den länderspezifischen Normen entspricht und unbedingt mit den Angaben des innen an der Tankklappe befindlichen Aufklebers A übereinstimmen muss. Siehe Kapitel 6 unter „Motordaten“. Modelle mit Dieselmotor Tanken Sie ausschließlich Kraftstoff, dessen Qualität mit den Angaben auf dem Aufkleber A auf der Innenseite der Tankver- schlussklappe übereinstimmt.

  • Seite 90: Betanken Des Fahrzeugs

    KRAFTSTOFFTANK (2/3) Modelle mit Benzinmotor Betanken des Fahrzeugs Anhaltender Unbedingt bleifreien Kraftstoff verwenden. Bei abgestellter Zündung die Zapfpistole Kraftstoffgeruch Die Oktanzahl (ROZ) muss mit den Anga- soweit einführen, bis das Rückschlagventil ben auf dem Aufkleber A an der Innenseite geöffnet wird; beginnen Sie erst mit dem Be- Falls es zu anhaltendem der Tankverschlussklappe übereinstimmen.
  • Seite 91 KRAFTSTOFFTANK (3/3) Entlüften des Fahrzeuge ohne manuelle Entlüftungs- pumpe Kraftstoffkreislaufs – Stellen Sie den Zündschlüssel auf „Ein- Wurde der Kraftstofftank versehentlich voll- schalten“ M (siehe dazu Kapitel 2 unter ständig leergefahren, muss der Kraftstoff- „Zündschloss“) und warten Sie ein paar kreislauf entlüftet werden, bevor der Motor Minuten, bevor Sie den Motor starten, um neu gestartet werden kann.
  • Seite 92 1.86...
  • Seite 93 Kapitel 2: Fahren (Empfehlungen zu Schadstoffminderung und Kraftstoffersparnis) Einfahren ................Zündschloss .

  • Seite 94: Einfahren

    EINFAHREN/ZÜNDSCHLOSS EINFAHREN Position „Einschalten“ - M Zündung eingeschaltet: Benziner – Benziner: Der Motor ist startbereit. Bis 1 000 km die Geschwindigkeit von – Diesel: Der Motor wird vorgeglüht. 90 km/h im größten Gang nicht überschrei- ten. Position „Starten“ - D Nach 1 000 km bestehen keine Beschrän- Springt der Motor nicht an, den Schlüssel kungen mehr.

  • Seite 95: Starten, Abstellen Des Motors

    STARTEN, ABSTELLEN DES MOTORS É Modelle mit Dieselmotor Abstellen des Motors Lassen Sie den Motor in den Leerlauf zu- – Drehen Sie den Zündschlüssel bis rückkommen und drehen Sie dann den in die Position „Einschalten“ M, und Schlüssel zurück auf „Stop“ St. halten Sie ihn in dieser Position, bis die Vorglüh-Kontrolllampe erlischt.

  • Seite 96: Funktion Stop And Start

    FUNKTION STOP AND START (1/3) Durch dieses System können sowohl Kraft- Besonderheit des automatischen  stoffverbrauch als auch Treibhausgasemis- Neustarts des Motors Die Kontrolllampe erscheint an der sionen reduziert werden. Unter bestimmten Bedingungen kann der Instrumententafel und informiert Sie darü- Beim Anlassen des Fahrzeugs wird das Motor automatisch neu starten, für Ihre Si- ber, dass der Motor in den Standby-Modus...

  • Seite 97: Bedingungen Für Das Nicht-Unterbrechen Des Motors

    FUNKTION STOP AND START (2/3) Bedingungen für das Nicht- – die Kühlflüssigkeits-Temperatur zu nied- Sonderfälle rig ist; Unterbrechen des Motors Wenn der Motor ausgeht, während das – die automatische Reinigung des Reinluft- System in Betrieb ist, drücken Sie das Kupp- Bestimmte Bedingungen erlauben es dem filters gerade erfolgt;...

  • Seite 98: Aktivieren/Deaktivieren Der Funktion

    FUNKTION STOP AND START (3/3) Das System wird bei jedem Starten des Fahrzeugs automatisch reaktiviert (siehe dazu „Starten, Abstellen des Motors“). Aktivieren/Deaktivieren der Funktion Drücken Sie den Schalter 1, um die Funk- tion zu deaktivieren. Die Kontrolllampe 2 im Schalter leuchtet auf. Durch erneuten Druck wird das System re- aktiviert.

  • Seite 99: Schalthebel

    SCHALTHEBEL Einlegen des Rückwärtsgangs (bei stehendem Fahrzeug) Fahrzeuge mit Schaltgetriebe: Folgen Sie dem auf den Schaltknauf 1 angegebenen Schaltschema und ziehen Sie zum Einlegen Wenn Sie beim Rangieren mit des Rückwärtsgangs den Ring gegen den dem unteren Fahrzeugbereich Schaltknauf. gegen eine Beton-Wegmarke, Fahrzeuge mit Automatikgetriebe: siehe einen hohen Bordstein oder Kapitel 2 unter „Automatikgetriebe“.

  • Seite 100: Handbremse/Servolenkung

    HANDBREMSE/SERVOLENKUNG Geschwindigkeitsabhängige Servolenkung Die geschwindigkeitsabhängige Servolen- kung umfasst ein elektronisches Steuerge- rät, das den Grad der Lenkunterstützung an die Fahrgeschwindigkeit anpasst. Die Lenkunterstützung ist folglich beim Ein- parken groß, wohingegen das Lenken mit zunehmender Geschwindigkeit schwerer wird (für mehr Sicherheit bei hohen Ge- schwindigkeiten).

  • Seite 101: Besonderheiten Bei Fahrzeugen Mit Benzinmotor

    BESONDERHEITEN BEI FAHRZEUGEN MIT BENZINMOTOR Besondere Betriebsbedingungen, wie: Wenn Sie die oben genannten Betriebsstö- rungen feststellen, müssen Sie die erforder- – Zurücklegen längerer Fahrstrecken mit lichen Reparaturen so bald wie möglich in geringer Kraftstoffreserve im Tank (Warn- einer Vertragswerkstatt durchführen lassen. lampe leuchtet) Wenn Sie Ihr Fahrzeug zu den im Wartungs- –...

  • Seite 102: Besonderheiten Bei Fahrzeugen Mit Dieselmotor

    BESONDERHEITEN DER FAHRZEUGE MIT DIESELMOTOR Motordrehzahl (Diesel) Vorkehrungen im Winter Die Einspritzanlage der Dieselmotoren ist Um Betriebsstörungen bei niedrigen Tempe- mit einer elektronischen Regelvorrichtung raturen zu vermeiden: ausgerüstet, die ein Überschreiten der – Achten Sie darauf, dass die Batterie stets Höchstdrehzahl in allen Gängen verhin- korrekt geladen ist.

  • Seite 103: Empfehlungen Zur Fahrweise, Energiesparende Fahrweise

    EMPFEHLUNGEN ZUR FAHRWEISE, ENERGIESPARENDE FAHRWEISE (1/4) Der Kraftstoffverbrauch ist gemäß einer vor- Gangwechselanzeige 2 geschriebenen Standardmethode homolo- Je nach Fahrzeug informiert Sie eine Kon- giert. Diese ist für alle Fahrzeughersteller trolllampe an der Instrumententafel über den identisch und ermöglicht den Vergleich der optimalen Zeitpunkt zum Hoch- oder Zu- Fahrzeuge untereinander.

  • Seite 104: Streckenübersicht

    EMPFEHLUNGEN ZUR FAHRWEISE, ENERGIESPARENDE FAHRWEISE (2/4) Während der Fahrt ist es möglich, den ECO- Modus zeitweise zu verlassen, um optimale Motorleistungen nutzen zu können. Drücken Sie dazu das Gaspedal zügig und vollständig durch. Der ECO-Modus wird reaktiviert, sobald Sie das Gaspedal los lassen. Deaktivieren der Funktion Betätigen Sie den Schalter 4.

  • Seite 105: Empfehlungen Zur Fahrweise Und Energiesparende Fahrweise

    EMPFEHLUNGEN ZUR FAHRWEISE, ENERGIESPARENDE FAHRWEISE (3/4) – Vermeiden Sie heftiges Beschleunigen. – Bremsen Sie so wenig wie möglich. Wenn Sie Hindernisse oder Kurven rechtzeitig sehen, brauchen Sie eventuell nur den Fuß vom Gaspedal zu nehmen. – Versuchen Sie an Steigungen nicht, Ihre Geschwindigkeit beizubehalten;...
  • Seite 106 EMPFEHLUNGEN ZUR FAHRWEISE, ENERGIESPARENDE FAHRWEISE (4/4) – Bei Fahrzeugen mit Klimaanlage ist während des Betriebs ein Anstieg des Kraftstoffverbrauchs normal (insbeson- dere bei Stadtfahrten). Bei Fahrzeugen mit Klimaanlage ohne Regelautomatik: Schalten Sie die Anlage aus, solange sie nicht benötigt wird. Empfehlungen zur Kraftstoffersparnis und somit zum Umweltschutz: Wenn das Fahrzeug in der prallen Sonne...

  • Seite 107: Empfehlungen Zur Wartung Und Schadstoffminderung

    EMPFEHLUNGEN ZUR WARTUNG UND SCHADSTOFFMINDERUNG Ihr Fahrzeug erfüllt die 2015 in Kraft getre- Wartung Abgasüberwachung tenen Vorschriften zur Verwertung von Alt- Es sei darauf hingewiesen, dass sich der Das Abgasüberwachungssystem dient der fahrzeugen am Ende ihrer Nutzlebensdauer. Fahrzeughalter bei Nichtbeachtung der ge- Erkennung von Funktionsstörungen im Ab- Einige Komponenten Ihres Fahrzeugs setzlichen Vorschriften im Hinblick auf das...

  • Seite 108: Umweltschutz

    UMWELTSCHUTZ Ihr Fahrzeug wurde für seine gesamte Emissionen – Das endgültig stillgelegte Fahrzeug Lebensdauer unter Berücksichtigung von muss einer Altautoverwertung zugeführt Für die Betriebsphase wurde Ihr Fahrzeug Umweltschutzaspekten entwickelt: hin- werden. so entwickelt, dass es geringere Treibhaus- sichtlich Herstellung und Benutzung, aber –...

  • Seite 109: Warnung Reifendruckverlust

    WARNUNG REIFENDRUCKVERLUST (1/9) Kennzeichnung des Systems Wenn das Fahrzeug damit ausgestattet ist, gibt dieses System bei Druckverlust eines Es gibt zwei Systeme zur Warnung bei Rei- oder mehrerer Reifen eine Warnung aus. fendruckverlust: – System A: Erkennbar durch den Auf- kleber A im Fahrzeug.

  • Seite 110: Warnung Reifendruckverlust

    WARNUNG REIFENDRUCKVERLUST (2/9) Funktionsbedingungen – Fahren mit Schneeketten; – einseitige Montage eines neuen Reifens; Das System muss auf einen Reifendruck zu- – Montage von Reifen, welche nicht den rückgesetzt werden, welcher dem auf dem Vorgaben des Hersteller-Netzwerkes ent- Reifendruck-Aufkleber angegebenen Rei- sprechen.
  • Seite 111 WARNUNG REIFENDRUCKVERLUST (3/9) SYSTEM A (Fortsetzung) Oder – kurze Druckimpulse auf den Knopf 3 aus- Reinitialisierung des Bezugswertes für üben, um die Funktion „SEt tP“ im Dis- den Reifendruck play 2 auszuwählen; Die Reinitialisierung muss erfolgen: – Üben Sie einen langen Druckimpuls (etwa drei Sekunden) auf den Knopf 3 –...
  • Seite 112 WARNUNG REIFENDRUCKVERLUST (4/9) SYSTEM A (Fortsetzung) SET TPW STARTEN TPW PRUEFEN   Anzeige Die Kontrolllampe blinkt mehrere Die Kontrolllampe blinkt mehrere Sekunden lang und leuchtet dann dauer- Sekunden lang und leuchtet dann dauer- Die Anzeige 2 an der Instrumententafel in- haft, und je nach Fahrzeug wird die Meldung haft, und je nach Fahrzeug wird die Meldung formiert Sie über eventuelle Störungen (Rei-...
  • Seite 113 WARNUNG REIFENDRUCKVERLUST (5/9) SYSTEM A (Fortsetzung) Wechsel der Räder/Reifen Gaspatrone zur Reifenreparatur und Reifenfüllset Verwenden Sie nur vom Hersteller-Netzwerk Anpassung des Reifendrucks empfohlene Geräte, andernfalls besteht die Verwenden Sie nur vom Hersteller-Netzwerk Gefahr, dass das System verspätet reagiert empfohlene Geräte, andernfalls besteht die Der Druck muss bei kalten Reifen ein- oder nicht richtig funktioniert.
  • Seite 114 WARNUNG REIFENDRUCKVERLUST (6/9) Reinitialisierung des Bezugswertes für den Reifendruck Die Reinitialisierung muss erfolgen: – Wenn der Bezugswert für den Reifen- druck angepasst werden muss, um den Nutzungsbedingungen zu entsprechen (unbeladen, beladen, Fahrt auf der Auto- bahn...); – nach einem Reifenwechsel (von dieser Vorgehensweise wird allerdings abgera- ten);...
  • Seite 115 WARNUNG REIFENDRUCKVERLUST (7/9) Meldung „DRUCKMESSUNG LÄUFT“ erscheint rund fünf Sekunden lang und zeigt an, dass die Anfrage zur Reinitialisierung des Bezugswertes des Reifendrucks berücksichtigt wurde. Oder – kurze Druckimpulse auf den Knopf 3 aus- üben, um die Funktion „SEt PP“ im Dis- play 2 auszuwählen;...
  • Seite 116 WARNUNG REIFENDRUCKVERLUST (8/9) SYSTEM B (Fortsetzung) REIFENPANNE DRUCKSENSOREN PRÜFEN   Anzeige Die Kontrolllampe leuchtet dauer- Die Kontrolllampe blinkt mehrere haft, es ertönt ein akustisches Signal und, Sekunden lang und leuchtet dann dauer- Die Anzeige 2 an der Instrumententafel in- je nach Fahrzeugtyp, erscheint die Meldung haft, und je nach Fahrzeug wird die Meldung formiert Sie über eventuelle Störungen (Rei-...
  • Seite 117 WARNUNG REIFENDRUCKVERLUST (9/9) SYSTEM B (Fortsetzung) Wechsel der Räder/Reifen Gaspatrone zur Reifenreparatur und Reifenfüllset Dieses System erfordert besondere Ausrüs- Anpassung des Reifendrucks tungen (Räder, Reifen, Radzierkappen etc.). Verwenden Sie, aufgrund der besonderen Siehe Kapitel 5 unter „Reifen“. Ventile, nur die Gaspatronen aus dem Her- Der Druck muss bei kalten Reifen ein- Wenden Sie sich im Falle eines Reifenwech- steller-Zubehörprogramm.

  • Seite 118: Fahrsicherheits- Und Assistenzsysteme

    FAHRSICHERHEITS- UND ASSISTENZSYSTEME (1/5) Je nach Fahrzeug kann es sich um Fol- ABS (Antiblockiersystem) Funktionsstörungen: gendes handeln: Bei einer starken Bremsung verhindert das – Wenn die Kontrolllampe während – ABS (Antiblockiersystem); ABS ein Blockieren der Räder und trägt der Fahrt an der Instrumententafel auf- –...
  • Seite 119 FAHRSICHERHEITS- UND ASSISTENZSYSTEME (2/5) Elektronisches Untersteuerungskontrolle (USK) Funktionsstörungen Stabilitätsprogramm ESC mit Diese Funktion optimiert das ESC (Elektro- Erkennt das System eine Funktionsstörung, Untersteuerungskontrolle und nisches Stabilitätsprogramm) im Falle star- erscheint an der Instrumententafel die Mel- ker Untersteuerung (Haftungsverlust der dung „ESC ÜBERPRÜFEN“ und die Kon- Antriebsschlupfregelung Vorderräder).
  • Seite 120 FAHRSICHERHEITS- UND ASSISTENZSYSTEME (3/5) Da die Antriebsschlupfregelung zur Erhö- Aufleuchten der Warnblinkanlage hung der Fahrsicherheit beiträgt, ist es nicht Je nach Fahrzeug kann sie sich bei starker ratsam, mit deaktivierter Funktion zu fahren. Bremsverzögerung einschalten. Aktivieren Sie deshalb die Funktion so bald Funktionsstörungen wie möglich durch erneuten Druck auf den Erkennt das System eine Funktionsstörung,...
  • Seite 121 FAHRSICHERHEITS- UND ASSISTENZSYSTEME (4/5) Bergabfahrkontrolle Modus „Loser Untergrund“ Schalter 1 drücken: Die Anzeigelampe Wenn das Fahrzeug damit ausgestattet ist,  ermöglicht die Bergabfahrkontrolle die Kon- in der Instrumententafel leuchtet auf, trolle des Fahrzeugs auf Straßen mit gerin- zusätzlich erscheint die Meldung „GLATTER ger Bodenhaftung (loser Untergrund...).
  • Seite 122 FAHRSICHERHEITS- UND ASSISTENZSYSTEME (5/5) Berganfahrhilfe Das System der Berganfahr- Dieses System unterstützt Sie beim An- hilfe kann nicht vollständig ver- fahren an einer Steigung. Es verhindert hindern, dass das Fahrzeug ein Zurückrollen des Fahrzeugs, indem die zurückrollt (bei sehr starker Bremsen je nach Steigung automatisch an- Neigung…).

  • Seite 123: Begrenzer

    GESCHWINDIGKEITSBEGRENZER (1/3) Betätigungen Einschalten Der Tempomat hilft Ihnen, eine von Ihnen gewählte Geschwindigkeit, die so genannte 1 Hauptschalter Ein/Aus Drücken Sie den Schalter 1 auf der Seite Höchstgeschwindigkeit, nicht zu über-   . Die Kontrolllampe leuchtet orange schreiten. 2 Aktivierung, Speichern und stufenloses an der Instrumententafel auf und die Mel- Erhöhen der Höchstgeschwindigkeit (+) dung „BEGRENZER“...

  • Seite 124: Verändern Der Eingestellten Höchstgeschwindigkeit

    GESCHWINDIGKEITSBEGRENZER (2/3) Verändern der eingestellten Überschreiten der eingestellten Höchstgeschwindigkeit Höchstgeschwindigkeit Sie können die eingestellte Höchstge- Das Überschreiten der Höchstge-schwindig- schwindigkeit ändern, indem Sie wiederholt keit ist jederzeit möglich; hierzu drücken Sie auf folgende Tasten drücken: das Gaspedal zügig und vollständig durch (den Druckpunkt überwinden).

  • Seite 125: Abrufen Der Eingestellten Höchstgeschwindigkeit

    GESCHWINDIGKEITSBEGRENZER (3/3) Abrufen der eingestellten Höchstgeschwindigkeit Wenn eine Geschwindigkeit gespeichert ist, kann sie durch Drücken der Taste 5 (R) ab- gerufen werden. Unterbrechen der Funktion Abschalten der Funktion Wenn Sie die Taste 4 (O) betätigen, wird Wenn Sie die Taste 1 betätigen, wird die die Funktion zur Geschwindigkeitsbegren- Funktion abgebrochen.

  • Seite 126: Tempomat (Regler-Funktion)

    TEMPOMAT (REGLER-FUNKTION) (1/4) Diese Funktion dient als zu- sätzliche Fahrhilfe. Die Funk- tion übernimmt nicht die Aufga- ben des Fahrers. Sie kann weder die Einhaltung der Ge- schwindigkeitsbegrenzungen überwa- Betätigungen Der Tempomat (Regler-Funktion) dient dazu, chen noch die Wachsamkeit und die Ver- eine vom Fahrer vorgewählte Geschwindig- 1 Hauptschalter Ein/Aus antwortung des Fahrers ersetzen (der...

  • Seite 127: Aktivieren Des Tempomaten (Regler-Funktion)

    TEMPOMAT (REGLER-FUNKTION) (2/4) Einschalten Aktivieren des Tempomaten Fahren (Regler-Funktion) Den Schalter 1 drücken (auf das Symbol Bei gespeicherter Regelgeschwindigkeit Drücken Sie auf die Taste 2 (+), sobald Sie und aktivierter Regler-Funktion können Sie  die gewünschte Geschwindigkeit erreicht den Fuß vom Gaspedal nehmen. Die Kontrolllampe 6 leuchtet grün auf, und haben (über ca.

  • Seite 128: Ändern Der Regelgeschwindigkeit

    TEMPOMAT (REGLER-FUNKTION) (3/4) Überschreiten der Regelgeschwindigkeit Überschreitung vorgewähl- Regelgeschwindigkeit jeder- zeit durch Drücken des Gaspedals mög- lich. Während des Überschreitens der Höchstgeschwindigkeit blinkt die Re- gelgeschwindigkeit Instru- mententafel, um Sie darauf aufmerk- sam zu machen. Nehmen Sie nach der Ausnahmesituation den Fuß...

  • Seite 129: Aufrufen Der Regelgeschwindigkeit

    TEMPOMAT (REGLER-FUNKTION) (4/4) Aufrufen der Regelgeschwindigkeit Ist eine Geschwindigkeit gespeichert, so kann diese ab einer Fahrgeschwindigkeit von ca. 30 km/h durch Drücken der Taste 5 Rabgerufen werden. Vergewissern Sie sich jedoch zuvor, dass die Verkehrssituation dies zulässt (Verkehrsdichte, Straßenzu- stand, Witterungsbedingungen…). Hinweis: Liegt die zuvor gespeicherte Regelgeschwindigkeit weit über der mo- mentanen Fahrgeschwindigkeit, wird das...

  • Seite 130: Einparkhilfe

    EINPARKHILFE (1/2) Funktionsprinzip Ultraschallsensoren, die im hinteren Stoß- fänger untergebracht sind, „messen“ den Abstand zwischen dem Fahrzeug und einem Hindernis. Diese Messung äußert sich in akustischen Signalen, die mit zunehmender Annäherung an das Hindernis in immer kürzeren Abstän- den ertönen. Sie werden zu einem Dauer- ton, wenn das Hindernis noch ca.

  • Seite 131: Dauerhafte Deaktivierung Des Systems

    EINPARKHILFE (2/2) Dauerhafte Deaktivierung des Funktionsstörungen Systems Stellt das System eine Funktionsstörung fest, ertönt als Warnung ein Signalton von Sie können das System dauerhaft deaktivie- etwa 3 Sekunden Dauer. Wenden Sie sich ren, indem sie einen langen Druckimpuls auf an eine Wenden Sie sich an einen Marken- den Schalter 2 ausüben.

  • Seite 132: Rückfahrkamera

    RÜCKFAHRKAMERA (1/2) Funktionsweise Hinweis: Darauf achten, dass die Rückfahr- Anmerkung: Je nach Fahrzeug können Sie kamera nicht verdeckt ist (durch Schmutz, am Multimedia-Display 3 verschiedene Ein- Beim Einlegen des Rückwärtsgangs legt die Matsch, Schnee, Kondensation usw.). stellungen vornehmen. Ziehen Sie die Be- Kamera 1 an der Flügeltür hinten ein Bild dienungsanleitung dieser Ausstattung zu des Bereichs hinter dem Fahrzeug auf den...
  • Seite 133 RÜCKFAHRKAMERA (2/2) Diese Maßlinie ist feststehend und zeigt den Weg des Fahrzeugs bei gerade ausgerich- teten Räder an. Dieses System wird zunächst anhand einer oder mehrerer Maßlinien verwendet (beweg- liche für Fahrtrichtung, feste für Abstand). Nutzen Sie anschließend bei Erreichen des roten Bereichs die Darstellung des Stoßfän- gers, um das Fahrzeug präzise abzustellen.

  • Seite 134: Automatikgetriebe

    AUTOMATIKGETRIEBE (1/3) Hinweis: Je nach Fahrzeug blinkt, wenn der Fahrstufenwahlhebel 1 in einer anderen Position als P ist, die Anzeige 3 der gewähl- ten Fahrstufe. Der Start ist nicht möglich. Bewegen Sie den Hebel 1 in die Position P, und schalten Sie die Zündung ein. Fahrstufenwahlhebel 1 Starten Die Anzeige A an der Instrumententafel...

  • Seite 135: Beschleunigen - Überholen

    AUTOMATIKGETRIEBE (2/3) Fahren im Modus „Automatik“ Fahren im manuellen Modus Führen Sie den Wahlhebel 1 aus der Posi- Stellen Sie den Fahrstufenwahlhebel 1 auf tion D nach links. Durch Druckimpulse gegen den Fahrstufenwahlhebel können Sie manu- In normalen Verkehrssituationen müssen ell zwischen den Fahrstufen wechseln.

  • Seite 136: Ausnahmesituationen

    AUTOMATIKGETRIEBE (3/3) Funktionsstörungen Ausnahmesituationen Abstellen des Fahrzeugs Nach Stillstand des Fahrzeugs das Bremspe- – Wenn während der Fahrt die Meldung – Wenn Beschaffenheit und Steigung/ dal betätigt halten und den Fahrstufenwahl- „GETRIEBE PRÜFEN“ zusammen mit Gefälle der Straße das Fahren im Modus hebel auf P (Parken) stellen;...

  • Seite 137: Für Ihr Wohlbefinden

    Kapitel 3: Für Ihr Wohlbefinden Luftdüsen: luftauslässe ..............Heizung, llimaanlage .
  • Seite 138 LUFTDÜSEN: Luftaustritt (1/2) 1 Belüftungsdüsen für Seitenscheiben 4 Luftdüsen in Armaturenbrettmitte 2 Seitliche Luftdüsen 5 Bedieneinheit 3 Belüftungsdüsen für Frontscheibe 6 Luftdüsen im Fußraum...

  • Seite 139: Luftdüsen In Armaturenbrettmitte

    LUFTDÜSEN: Luftaustritt (2/2) Verwenden Sie gegen schlechte Gerüche im Fahrzeug nur hierfür vorgesehene Mittel. Wenden Sie sich an einen Vertragspartner. Luftdüsen in Seitliche Luftdüsen Armaturenbrettmitte Einstellungen Einstellungen Luftmenge: Luftmenge: Verstellen Sie das Rändelrad 10 (über die Raststellung hinaus). Verstellen Sie das Rändelrad 7 (über die Raststellung hinaus).

  • Seite 140: Heizung, Llimaanlage

    HEIZUNG - KLIMAANLAGE (1/3) Ein- und Ausschalten der Klimaanlage Die Taste 6 ermöglicht das Einschalten (Kontrolllampe leuchtet) bzw. Ausschalten (Kontrolllampe erlischt) der Klimaanlage. Die Klimaanlage ermöglicht: – das Absenken der Temperatur im Fahr- gastraum – schnelleres Befreien beschlagener Scheiben Die Klimaanlage funktioniert bei niedrigen Außentemperaturen nicht.

  • Seite 141: Verteilung Der Luft Im Fahrgastraum

    HEIZUNG - KLIMAANLAGE (2/3) ó Die Luft wird hauptsächlich in die Fußräume geleitet. Die Luft wird zu den Luftdüsen im Armaturenbrett und in die Fuß- räume geleitet. In dieser Stellung wird bei warmer Witterung der höchste Komfort erreicht. Die Luft wird hauptsächlich zu den Luftdüsen im Armaturenbrett gelei- tet.

  • Seite 142: Regler Für Gebläseleistung

    HEIZUNG - KLIMAANLAGE (3/3) Regler für Gebläseleistung Normalbetrieb Zum Einschalten und Einstellen der Geblä- seleistung drehen Sie den Regler 3 in eine der vier Stellungen. Wählen Sie Stellung 1 für minimale Luft- menge und Stellung 4 für maximale Luft- menge. Stellung 0 In dieser Position: –...

  • Seite 143: Klimaanlage Mit Regelautomatik

    KLIMAANLAGE MIT REGELAUTOMATIK (1/8) Betätigungen 8 und 10 - Regler für Gebläseleistung (je nach Fahrzeug) 11 - Heckscheiben- und Außenspiegelhei- zung Taste „Klare Sicht“ zum Entfrosten/ Belüften der Scheiben 12 - Regler für Umluftbetrieb 2 - Deaktivierung der Klimaanlage Informationen und Empfehlungen zur Verwendung 3 und 6 - Temperaturregelung Siehe den Abschnitt „Klimaanlage: Informa-...
  • Seite 144 KLIMAANLAGE MIT REGELAUTOMATIK (2/8) Nur die Temperatur und das Symbol AUTO werden angezeigt. Die Funktionen im Modus „Automatik“ werden nicht angezeigt. – Drücken Sie zur Erhöhung der Tempera- tur die Taste 6. – Drücken Sie zur Verringerung der Tem- peratur die Taste 3. Hinweis: Bei den Einstellungen „15 °C“...

  • Seite 145: Änderung Der Regelautomatik

    KLIMAANLAGE MIT REGELAUTOMATIK (3/8) Änderung der Regelautomatik Im Normalfall funktioniert die Anlage im Modus „Regelautomatik“, jedoch ist auch eine hiervon abweichende individuelle Re- gulierung einzelner Funktionen (z. B. Luft- verteilung) möglich. Auf den nächsten Seiten werden diese Möglichkeiten beschrieben. Die angezeigten Temperaturwerte sind die Werte der Regeltemperatur.
  • Seite 146 KLIMAANLAGE MIT REGELAUTOMATIK (4/8) ô Die Luft wird im Wesentlichen zu den Luftdüsen im Armaturenbrett geleitet. In dieser Position wird der Innen- raum schneller aufgeheizt bzw. abgekühlt. ö Die Luft wird zu den Luftdüsen im Armaturenbrett und in die Fuß- räume geleitet.
  • Seite 147 KLIMAANLAGE MIT REGELAUTOMATIK (5/8) Regulierung der Gebläseleistung Im Funktionsmodus „Regelautomatik“ passt die Anlage die Gebläseleistung stets so an, dass das gewählte Raumklima erreicht und beibehalten wird. Durch Drücken der Tasten 8 und 10 verlas- sen Sie die Regelautomatik. Durch Drücken dieser Tasten verändern Sie die Gebläseleistung.

  • Seite 148: Heckscheibenheizung

    KLIMAANLAGE MIT REGELAUTOMATIK (6/8) Heckscheibenheizung Drücken Sie zum Verlassen der Funktion erneut die Taste 11. Standardmäßig wird die Drücken Sie auf die Taste 11. Entfrostung automatisch abgeschaltet. Diese Funktion ermöglicht ein schnelles Entfeuchten der Heckscheibe und der heiz- baren Außenspiegel (je nach Fahrzeug). 3.12...
  • Seite 149 KLIMAANLAGE MIT REGELAUTOMATIK (7/8) Hinweis: Die Gebläseleistung kann durch Betätigung der Taste 10 verringert werden (bei schneller Laufgeschwindigkeit des Ge- bläses steigt der Geräuschpegel im Fahr- zeug). Diese Funktion kann folgendermaßen de- aktiviert werden: – entweder Taste 1 erneut drücken –...

  • Seite 150: Umluftbetrieb

    KLIMAANLAGE MIT REGELAUTOMATIK (8/8) Umluftbetrieb Bei Umluftbetrieb über längere Zeit wird die Luft allmählich stickig, da sie nicht erneuert Einmaliges Drücken der Taste 12 schaltet wird, und die Scheiben können beschlagen. den Umluftbetrieb ein (das Symbol erscheint Es empfiehlt sich daher in jedem Fall, durch im Display).

  • Seite 151: Klimaanlage: Informationen Und Empfehlungen

    KLIMAANLAGE: Informationen und Empfehlungen für die Verwendung (1/2) Empfehlungen Kraftstoffverbrauch Funktionsstörungen Unter bestimmten Bedingungen (Klima- Ein erhöhter Kraftstoffverbrauch während Bei Funktionsstörungen wenden Sie sich anlage aus, Umluftbetrieb aktiviert, keine des Betriebs der Klimaanlage (insbesondere bitte an eine Vertragswerkstatt. oder nur schwache Gebläseleistung usw.) innerorts) ist normal.
  • Seite 152 KLIMAANLAGE: Informationen und Empfehlungen für die Verwendung (2/2) Ñ Art des Kältemittels  Typ des Öls in der Klimaanlage  Entzündliches Produkt  Die Bedienungsanleitung zu Rate ziehen  Wartung Menge des Kältemittels x,xxx kg im Fahrzeug. Der Kältemittelkreislauf kann fluorierte Treib- T r e i b h a u s p o t e n z i a l hausgase enthalten.

  • Seite 153: Innenbeleuchtung

    INNENBELEUCHTUNG (1/2) Deckenleuchten Lesespots Gepäckraumleuchte A (je nach Fahrzeug) (je nach Fahrzeug) Bei Betätigung des Schalters 1 oder 3 sind folgende Einstellungen möglich: Betätigen Sie den Kippschalter 3, um die Betätigen Sie den Kippschalter 4, um die Dauerbeleuchtung einzuschalten. Dauerbeleuchtung einzuschalten. –...
  • Seite 154 INNENBELEUCHTUNG (2/2) Besonderheiten Das Entriegeln der Türen mittels Fernbe- dienung löst die Zeitschaltung für die Innen- beleuchtung aus (je nach Fahrzeug); Beim Öffnen einer Tür (vorne oder hinten) wird die Zeitschaltung reaktiviert. Die Deckenleuchte und die Gepäckraum- leuchte erlöschen nach und nach. Für das Ausschalten der Zeitschaltung der Beleuchtung bestehen mehrere Möglichkei- ten:...

  • Seite 155: Sonnenblende/Spiegel

    SONNENBLENDE / SPIEGEL Sonnenblenden vorne Make-up-Spiegel 2 Zentraler Innenraumspiegel 3 (Beifahrerseite) Klappen Sie die Sonnenblende 1 bei Bedarf Mit dem zentralen Innenraumspiegel können nach unten. Damit der Fahrer bei heruntergeklappter Sie Ihr Kind auf dem Rücksitz beobachten. Sonnenblende nicht geblendet wird, liegt An der Klemme können Mautkarten einge- der Spiegel unter einer Abdeckung.

  • Seite 156: Fensterheber

    FENSTERHEBER (1/2) Elektrische Fensterheber Vom Beifahrersitz vorne aus Von den Rücksitzen aus Betätigen Sie den Schalter 6. Drücken Sie bei geschlossenen Türen auf Bei eingeschalteter Zündung: den Schalter 7. – Drücken Sie auf den Schalter des ent- sprechenden Fensters, um die Scheibe Sicherheit der Fondgäste bis zur gewünschten Höhe zu öffnen.

  • Seite 157: Ausstellfenster

    FENSTERHEBER / AUSSTELLFENSTER (2/2) ELEKTRISCHE FENSTERHEBER Manuelle Fensterheber Ausstellfenster MIT IMPULSFUNKTION Betätigen Sie die Handkurbel 8. Um das Fenster auszustellen, den Griff 9 in Pfeilrichtung betätigen und anschließend Der Modus „Impulsschaltung“ ist eine Zu- darauf drücken, um das Fenster zu arretie- satzfunktion zu den bereits beschriebenen ren.

  • Seite 158: Schiebedach Mit Manueller Betätigung

    SCHIEBEDACH MIT MANUELLER BETÄTIGUNG Vorsichtsmaßnahmen – Achten Sie stets darauf, dass das Schiebedach beim Verlassen des Fahr- zeugs korrekt geschlossen ist. – Reinigen Sie die Dachdichtungen ca. alle 3 Monate mit einem Spezial-Reini- gungs- und Pflegemittel aus dem Herstel- ler-Vertriebsprogramm. –...

  • Seite 159: Aschenbecher, Zigarettenanzünder, Steckdosen Für Zubehör

    ASCHENBECHER, ZIGARETTENANZÜNDER, STECKDOSEN FÜR ZUBEHÖR Mobiler Aschenbecher 1 Zigarettenanzünder 2 Steckdosen für Zubehör Es handelt sich um einen abnehmbaren Drücken Sie ihn bei eingeschalteter Zün- Nutzen Sie die Buchse des Zigarettenan- Aschenbecher, der in den Flaschenhaltern 3 dung bei Bedarf ein. Wenn die Heizspirale zünders 2 oder eine der Steckdosen 4 (je untergebracht werden kann.

  • Seite 160: Ablagefächer/Ausrüstung Fahrgastraum

    ABLAGEFÄCHER/AUSRÜSTUNG FAHRGASTRAUM (1/5) Ablagefach Ablagefach im Armaturenbrett 2 Zum Öffnen des Handschuhfachs die Griff- platte 1 anheben. Ablagefach in der Mittelkonsole 3 Zum Öffnen: heben Sie den Deckel 4. Eine 1,5-Liter-Flasche kann dort verstaut werden. Achten Sie darauf, dass das im Getränkehalter befindliche Gefäß in Kurven oder bei Beschleunigungen und Bremsmanövern nicht überschwappen kann.

  • Seite 161: Ablagefächer In Den Vordertüren

    ABLAGEFÄCHER/AUSRÜSTUNG FAHRGASTRAUM (2/5) Ablagefächer in den Staufach 8 unter dem Um das Sitzkissen wieder in die ursprüngli- che Position zu bringen, gehen Sie in umge- Vordertüren 5 Beifahrersitz kehrter Reihenfolge vor: (für Fahrzeuge mit einer Sitzbank mit 2 Plät- – Ziehen Sie das Sitzkissen A der Sitzbank zen) Flaschenhalter 6 hoch, so dass das hintere Teil 7 des Sitz-...
  • Seite 162 ABLAGEFÄCHER/AUSRÜSTUNG FAHRGASTRAUM (3/5) Klammer 9 Obere Ablage vorne 10 Obere Ablagen, Mitte 12 Sie dient zum Anklemmen von Autobahnti- Halten Sie sich beim Ein- und Aussteigen Ziehen Sie an den Griffen 13, um die Stau- ckets, Karten usw. nicht an der Ablage fest und ziehen Sie nicht kästen zu öffnen.
  • Seite 163 ABLAGEFÄCHER/AUSRÜSTUNG FAHRGASTRAUM (4/5) Ablagefächer der Klapptische an den Taschen an den Vordersitzen 16 Schiebetüren 14 Vordersitzen 15 Maximale Belastung: 5 kg, gleichmäßig ver- teilt. 3.27...

  • Seite 164: Ablagefach 18 In Der Vorderen Armlehne

    ABLAGEFÄCHER/AUSRÜSTUNG FAHRGASTRAUM (5/5) Ablagefach 18 in der vorderen Kleiderhaken 19 Armlehne Je nach Fahrzeug kann ein Hacken an der (für Fahrzeuge mit einer Sitzbank mit 2 Plät- Trennwand hinter der dem Beifahrersitz an- zen) gebracht sein. Ziehen Sie an der Lasche 17, um die Rü- Aus Sicherheitsgründen ist die Verwendung ckenlehne B umzuklappen.

  • Seite 165: Rücksitzbank

    RÜCKSITZBANK: Verstellmöglichkeiten (1/2) Diese Einstellung aus Sicher- heitsgründen nur bei stehen- dem Fahrzeug vornehmen. Stellen Sie beim Bewegen der Rücksitzbank sicher, dass die Verankerungen sauber sind (es dürfen keine Gegenstände wie Steine, Tücher, Spielzeug usw. stören). Umklappen der Rückenlehne Aufrichten der Rückenlehne Vergewissern Sie sich vor dem Umbau der Überprüfen Sie vor dem Zurückklappen der Rücksitzbank, dass die Vordersitze ausrei-...

  • Seite 166: Nutzungseinschränkungen

    RÜCKSITZBANK: Verstellmöglichkeiten (2/2) Nutzungseinschränkungen Es ist untersagt, mit heruntergeklappter Rü- ckenlehne oder heruntergeklapptem Vor- dersitz zu fahren, wenn eine Person auf der Rücksitzbank sitzt. Diese Einstellung aus Sicher- heitsgründen nur bei stehen- dem Fahrzeug vornehmen. 3.30...

  • Seite 167: Transport Von Gegenständen

    TRANSPORT VON GEGENSTÄNDEN IM GEPÄCKRAUM (1/2) Transportgut stets so in den Gepäckraum einräumen, dass die größte Fläche ange- lehnt ist an: – die Rückenlehne der hinteren Sitzbank bei normaler Beladung; – die Vordersitze bei maximaler Ausnut- zung des Gepäckraums. Die Gegenstände mit dem größten Gewicht sollten immer direkt auf dem Gepäckraumbo- den aufliegen.

  • Seite 168: Anhängerzugvorrichtung

    TRANSPORT VON GEGENSTÄNDEN IM GEPÄCKRAUM /ABSCHLEPPEN (2/2) A = 781 mm. Zulässige Stützlast, zulässige Anhän- gelast, gebremst und ungebremst: Siehe Kapitel 6 unter „Gewichte“. Auswahl und Montage der Anhängerzugvorrichtung Maximales Gewicht der Anhänger- zugvorrichtung: 23 kg Zu Montage und Benutzung der Anhän- Falls die Anhängerkupplung das Kenn- gerzugvorrichtung die Anweisung des zeichen oder die Nebelschlussleuchte...

  • Seite 169: Gepäckraumabdeckung

    GEPÄCKRAUMABDECKUNG Die Gepäckraumabdeckung ist zweigeteilt. – Verstauposition C (je nach Fahrzeug) Drei verschiedene Positionen sind möglich: Schieben Sie die Gepäckraumabdeckung zum Verstauen in die Führung hinten an der – obere Position A Lehne der Rücksitzbank. – untere Position B (je nach Fahrzeug) In diesen beiden Fällen können Sie Teil 1 durch Anheben in Pfeilrichtung auf Teil 2 umklappen.

  • Seite 170: Gepäcktrennnetz

    GEPÄCKTRENNNETZ Gepäcktrennnetz Anbringung des Gepäcknetzes 2 (je nach Fahrzeug) – Oberer Teil: Stecken Sie die Laschen Es befindet sich in Ihrem Gepäckraum. an den Enden des Gepäcknetzes in die Haken 1. Es kann hinter den Vordersitzen oder hinter – Unterer Teil: Haken Sie die Haltebänder 3 der Rücksitzbank befestigt werden.

  • Seite 171: Dachgalerie

    DACHGALERIE (1/2) Drehen der Dachgalerie in Querposition – Rasten Sie die Hebel 1 aus. – Heben Sie die Dachträger so weit an, dass sie zur Seite gedreht werden können (Abbildung A). – Lassen Sie die Dachträger in Querposi- tion einrasten (Abbildung B). –...

  • Seite 172: Verschieben Der Dachträger

    DACHGALERIE (2/2) Verschieben der Dachträger Es ist möglich, den Dachträger 2 näher an den anderen Dachträger bzw. weiter weg zu schieben (Abbildung C). Zwei Positionen sind möglich: Mitte oder hinten. Wenn der Dachträger entriegelt ist, schieben Sie ihn in der Schiene 3 in Richtung Fahr- zeugfront oder Heck.

  • Seite 173: Multimediaausrüstung

    MULTIMEDIAAUSRÜSTUNG Das Vorhandensein und die Position dieser Ausstattungselemente ist von der Multime- dia-Ausstattung Ihres Fahrzeugs abhängig. 1 Multimedia-Touchscreen; 2 Multimedia-Anschlüsse; 3 Radio 4 Bedieneinheit unter dem Lenkrad. Zur Funktion dieses Geräts siehe die entsprechende Bedienungsanleitung. 3.37...
  • Seite 174 3.38...
  • Seite 175 Kapitel 4: Wartung Vordere Haube ............... . . Motorölstand .

  • Seite 176: Entriegeln Des Sicherheitshakens Der Motorhaube

    MOTORHAUBE (1/2) Vorsicht bei Arbeiten im Mo- torraum. Der Motor kann noch Entriegeln des Zum Öffnen am Griff ziehen 1. heiß sein. Zudem kann sich der Kühlerventilator jederzeit in Sicherheitshakens der  Motorhaube Gang setzen. Die Kontrolllampe im Motorraum erinnert daran. Zum Öffnen die Lasche 2 nach links drücken und gleichzeitig die Haube anheben.

  • Seite 177: Schließen Der Motorhaube

    MOTORHAUBE (2/2) Schließen der Motorhaube Stellen Sie sicher, dass keinerlei Gegen- stände im Motorraum vergessen wurden. Fassen Sie beim Schließen die Haube in der Mitte, führen Sie sie nach unten, bis die Öff- nung nur noch ca. 30 cm beträgt, und lassen Sie sie dann los.

  • Seite 178: Motorölstand

    MOTORÖLSTAND: Allgemeines (1/2) Ein Motor verbraucht Öl, um die sich bewe- genden Teile zu schmieren und zu kühlen. Mitunter muss zwischen den planmäßigen Ölwechseln etwas Öl nachgefüllt werden. Wenn Sie jedoch nach der Einfahrzeit mehr als 0,5 Liter Öl auf 1.000 Km nachfüllen müssen, sollten Sie Ihren Vertragspartner darauf aufmerksam machen.

  • Seite 179: Allgemeines

    MOTORÖLSTAND: Allgemeines (2/2) Um Spritzer zu vermeiden, ist es ratsam beim Befüllen/Nachfüllen von Öl einen Trichter zu verwenden. Schalten Sie vor jeglichen Ar- beiten im Motorraum unbedingt die Zündung aus (siehe Infor- mationen unter „Anlassen, Ab- Kontrolle mittels Messstab stellen des Motors“ in Abschnitt 2). Motor abgestellt: Bei übermäßigem oder wiederholtem –...

  • Seite 180: Befüllen/Nachfüllen

    MOTORÖLSTAND: Nachfüllen/Befüllen (1/2) Befüllen/Nachfüllen – Drehen Sie den Stopfen 1 heraus. – Korrigieren Sie den Füllstand (zur In- Das Fahrzeug muss sich auf ebener Fläche formation: die Füllmenge zwischen den befinden, der Motor muss ausgeschaltet Markierungen „Mini“ und „Maxi“ des und kalt sein (beispielsweise bevor Sie den Messstabs 2 beträgt 1,5 Liter (je nach Motor morgens zum ersten Mal starten).

  • Seite 181: Qualität Des Motoröls

    MOTORÖLSTAND: Nachfüllen/Befüllen MOTORÖLWECHSEL (2/2)/ Motorölwechsel Qualität des Motoröls Kontrollintervalle: Siehe die Wartungsun- Siehe die Wartungsunterlagen Ihres Fahr- terlagen Ihres Fahrzeugs. zeugs. Füllmenge beim Ölwechsel Siehe die Wartungsunterlagen Ihres Fahr- zeugs oder wenden Sie sich an einen Ver- tragspartner. Überprüfen Sie immer den Füllstand des Bei übermäßigem oder wiederholtem Motoröls mit Hilfe des Messstabs, wie oben Absinken des Füllstands wenden Sie...

  • Seite 182: Füllstände

    FÜLLSTÄNDE (1/3) Füllstand 1 Auffüllen: Der Füllstand sinkt im Normalfall mit der Ab- Nach Arbeiten am Hydrauliksystem der nutzung der Bremsbeläge. Er darf jedoch Bremsen muss grundsätzlich die Brems- nicht unter die Warnmarkierung MINI sinken. flüssigkeit durch einen Fachmann er- neuert werden.

  • Seite 183: Kühlflüssigkeit

    FÜLLSTÄNDE (2/3) Kontrollintervalle Überprüfen Sie den Kühlflüssigkeits- stand regelmäßig (bei unzureichender Kühlflüssigkeitsmenge kann der Motor stark beschädigt werden). Beim Nachfüllen nur von unseren Techni- schen Abteilungen geprüfte Produkte ver- wenden. Diese gewährleisten: – Frostschutz; – Korrosionsschutz des Kühlsystems Austauschintervalle Siehe das Wartungsdokument Ihres Fahr- zeugs.

  • Seite 184: Behälter Der Scheibenwaschanlage

    FÜLLSTÄNDE FILTER (3/3)/ Flüssigkeit Filter Spezialzusatz für Scheibenwaschanlagen Der Austausch der Filterelemente (Luftfilter, (im Winter mit Frostschutz) Reinluftfilter, Kraftstofffilter usw.) ist in den Wartungsarbeiten Ihres Fahrzeugs vorge- Düsen: sehen. Verwenden Sie zum Ausrichten der Düsen Austauschintervalle der Filterelemente: der Frontscheiben-Waschanlage ein spitzes Siehe das Wartungsdokument des Fahr- Werkzeug, wie z.

  • Seite 185: Batterie

    BATTERIE (1/2) Je nach Fahrzeug überwacht ein System ständig den Ladezustand der Batterie. Bei ausgeschalteter Zündung, können be- stimmte Verbraucher abgestellt sein (Ab- blendlicht, Radio, Belüftung...). An der In- strumententafel wird die Unterbrechung von folgender Meldung begleitet: „BATTE- RIE-SPARMODUS“. Erreicht der Ladezu- stand ein kritisches Niveau, erscheinen die Meldungen „BATTERIE FAST LEER“...

  • Seite 186: Austausch Der Batterie

    BATTERIE (2/2) Austausch der Batterie Da diese Maßnahme sehr komplex ist, emp- fehlen wir, sie von einer Vertragswerkstatt durchführen zu lassen. Schalten Sie vor jeglichen Ar- beiten im Motorraum den Motor Mit der Start-Stop-Funktion unbedingt aus (siehe Abschnitt ausgestattetes Fahrzeug „Starten, Abstellen des Motors“...
  • Seite 187 REIFENDRUCKbei kalten Reifen (1/2) Fahrzeug mit automatischer Reifen- druckkontrolle Ist der Reifendruck zu gering (Reifenpanne, zu geringer Reifendruck,...), leuchtet die  Kontrolllampe an der Instrumenten- tafel auf, siehe dazu unter „Warnung Reifen- druckverlust“ in Kapitel 2. Aufkleber A B: Reifendruck der Vorderräder für die Fahrt außerhalb der Autobahn, oder wenn weniger Öffnen Sie die Fahrertür, um ihn zu lesen.
  • Seite 188 REIFENDRUCK bei kalten Reifen (2/2) Reifengröße Je nach Ausführung ist das Fahrzeug mit einer der folgenden Reifengrößen ausge- stattet: – 185/70 R 14 88 T Zu Ihrer Sicherheit und zur Ein- – 195/65 R 15 91 T haltung der geltenden Rechts- –...

  • Seite 189: Pflege Der Karosserie

    PFLEGE DER KAROSSERIE (1/3) Ein gut instand gehaltenes Fahrzeug Was Sie tun sollten Beachten Sie eventuelle gesetzliche Vor- können Sie länger fahren. Daher wird emp- schriften im Zusammenhang mit der Wagen- Reinigen Sie Ihr Fahrzeug häufig bei aus- fohlen, das Fahrzeug von außen regelmäßig wäsche (z.B.

  • Seite 190: Was Sie Vermeiden Sollten

    PFLEGE DER KAROSSERIE (2/3) Was Sie vermeiden sollten: Entfetten oder Reinigen unter Verwendung eines Das Fahrzeug in der prallen Sonne oder bei Frost waschen. Hochdruckreinigers oder durch Aufsprühen von Pro- Schmutz oder Fremdkörper abkratzen ohne dukten, die über keine Frei- sie einzuweichen.

  • Seite 191: Besonderheit Der Fahrzeuge Mit Mattlackierung

    PFLEGE DER KAROSSERIE (3/3) Besonderheit der Fahrzeuge mit Vor der Benutzung einer Reinigung der Scheinwerfer Mattlackierung Waschanlage Verwenden Sie zur Reinigung der Kunst- stoffscheiben der Scheinwerfer Watte oder Diese Art Lackierung erfordert bestimmte Stellen Sie den Scheibenwischer-Bedien- einen weichen Lappen. Reicht dies nicht Vorsichtsmaßnahmen.

  • Seite 192: Pflege Der Polster Und Der Innenverkleidung

    PFLEGE DER POLSTER UND DER INNENVERKLEIDUNG (1/2) Ein gut instand gehaltenes Fahrzeug Scheiben der Bordinstrumente Textilien (Sitze, können Sie länger fahren. Daher wird emp- (z. B. Instrumententafel, Uhr, Anzeige für Au- Türverkleidungen usw.) fohlen, den Innenraum des Fahrzeugs regel- ßentemperatur, Radio-Display usw.) Entfernen Sie regelmäßig den Staub von mäßig zu pflegen.
  • Seite 193 PFLEGE DER POLSTER UND DER INNENVERKLEIDUNG (2/2) Ausbau/Einbau von Was Sie vermeiden sollten serienmäßig im Fahrzeug Positionieren von Objekten wie Deodorants, eingebauten, herausnehmbaren Parfums usw. in der Nähe der Luftdüsen, Ausstattungsteilen da diese die Armaturenbrettverkleidung be- schädigen könnten. Wenn Sie herausnehmbare Ausstattungs- teile zur Reinigung des Fahrgastraums aus dem Fahrzeug entfernen müssen (z.
  • Seite 194 4.20...

  • Seite 195: Praktische Hinweise

    Kapitel 5: Praktische Hinweise Reifenpanne ................Reserverad .

  • Seite 196: Reifenpanne

    REIFENPANNE, RESERVERAD (1/2) Im Fall einer Reifenpanne verfügen Sie, Fahrzeug mit automatischer Reifen- je nach Fahrzeug, über ein Reserverad druckkontrolle oder ein Mobilitätsset (siehe die folgenden Ist der Reifendruck zu gering (Reifenpanne, Seiten). zu geringer Reifendruck,...), leuchtet die  Kontrolllampe an der Instrumenten- Reserverad 2 tafel auf, siehe dazu unter „Warnung Reifen-...
  • Seite 197 REIFENPANNE, RESERVERAD (2/2) Wenn das Reserverad über längere Zeit gelagert wurde, lassen Sie von einem Mechaniker überprüfen, ob es noch gefahrlos einge- setzt werden kann. Fahrzeuge mit Reserverad (unterschiedlich zu den übrigen vier Rädern): – Montieren Sie an einem Fahrzeug nie mehr als ein Reserverad. –...

  • Seite 198: Reifenfüllset

    REIFENFÜLLSET (1/4) Das Reifenfüllset darf nicht Das Reifenfüllset ist nur für verwendet werden, wenn der das Befüllen von Reifen eines Reifen bereits durch Fahren Fahrzeugs zugelassen, das ohne Luft beschädigt wurde. werkseitig mit diesem Reifen- füllset ausgerüstet ist. Kontrollieren Sie daher vor der Repara- tur sorgfältig die Reifenflanken.
  • Seite 199 REIFENFÜLLSET (2/4) Fahrzeug mit automatischer Reifen- druckkontrolle Ist der Reifendruck zu gering (Reifenpanne, zu geringer Reifendruck ...), leuchtet die  Kontrolllampe an der Instrumenten- tafel auf, siehe dazu unter „Warnung Reifen- druckverlust“ in Kapitel 2. Vor dem Einsatz des Reifenfüll- sets das Fahrzeug ausreichend weit vom Verkehr entfernt ab- Je nach Fahrzeug können Sie bei einer Rei-...
  • Seite 200 REIFENFÜLLSET (3/4) – das Befüllen nach maximal 15 Minuten beenden und den Druck ablesen (am Ma- nometer 2). Hinweis: Während sich die Flasche ent- leert (Dauer ca. 30 Sekunden), zeigt das Manometer 2 kurzzeitig einen Druck von bis zu 6 bar an. Anschließend fällt der Druck ab;...
  • Seite 201 REIFENFÜLLSET (4/4) Das Füllset entfernen, sobald der Reifen Sicherheitshinweise für die Verwendung korrekt befüllt ist: Den Reifenfüllanschluss des Reifenfüllsets langsam abschrauben, um Produktsprit- Den Teilesatz nicht länger als 15 Minuten zer zu vermeiden, und die Flasche in einer ohne Unterbrechung verwenden. Kunststoffverpackung aufbewahren, um zu vermeiden, dass Produkt ausläuft.

  • Seite 202: Werkzeug

    BORDWERKZEUG (1/2) Wiederverstauen des Bordwerkzeugs Setzen Sie den Stift 4 des Bordwerkzeugs in die Aufnahme 3 ein. Achten Sie darauf, das Bordwerkzeug korrekt zu positionieren, um das Handrad 2 festdrehen zu können. Wiederverstauen der Werkzeuge Setzen Sie sie in ihre Aufnahmen ein. Achten Sie darauf, dass alles richtig sitzt.
  • Seite 203 BORDWERKZEUG (2/2) Radschlüssel 8 Zum Lösen der Radschrauben und der Mutter der Reserveradhalterung. Wagenheber 9 Siehe Kapitel 5 unter „Radwechsel“. Befestigungsgurt Befestigen Sie das Werkzeug nach der Ver- wendung wieder mit Hilfe des Haltegurts; achten Sie dabei darauf, dass alle Bord- werkzeuge gehalten werden.

  • Seite 204: Radkappen, Räder

    RADKAPPEN, RÄDER Radkappe 1 Zierkappe 3 (Radschrauben unter der Zierkappe) (Radschrauben sichtbar) Entfernen Sie die Radzierkappe mit Hilfe des Zum Abbauen bei angebautem Rad die Zier- Radkappenschlüssels 2 (im Bordwerkzeug kappe an den mit Pfeilen markierten Stellen enthalten). Führen Sie hierzu den Haken zusammendrücken.

  • Seite 205: Radwechsel

    RADWECHSEL (1/2) Den Wagenheber 3 zunächst von Hand so weit hochkurbeln, bis sein Kopf lose an der Aufnahme der Karosserie, so nahe wie möglich am betreffenden Rad, zur Anlage kommt. Diese Stelle ist mit einem Pfeil 1 markiert. Weiterkurbeln und die Grundplatte korrekt positionieren (sie muss senkrecht unter dem Heberkopf stehen).
  • Seite 206 RADWECHSEL (2/2) Die Radschrauben entfernen und das Rad Fahrzeug mit automatischer Reifen- abnehmen. Verwenden Sie bei Fahrzeugen druckkontrolle mit Leichtmetallfelgen den Schraubenhalter Ist der Reifendruck zu gering (Reifenpanne, aus dem Bordwerkzeug, um die Schrauben zu geringer Reifendruck ...), leuchtet die anzusetzen und anzuschrauben oder abzu- ...

  • Seite 207: Sicherheit: Reifen - Räder

    REIFEN (1/3) Sicherheit: Reifen - Räder Wenn das Profil bis zur Höhe der Noppen abgefahren ist, werden diese sichtbar 2. Der Bodenkontakt des Fahrzeugs wird aus- Die Reifen müssen jetzt ausgewechselt schließlich durch die Reifen hergestellt; werden, da die Profiltiefe nur noch 1,6 mm ihrem einwandfreien Zustand kommt folglich beträgt und somit die einwandfreie Bo- größte Bedeutung zu.

  • Seite 208: Umwechseln Der Räder

    REIFEN (2/3) Reifendruck Der Reifendruck muss kalt gemessen Fahrzeug mit automatischer Reifen- werden. Liegt der Druck infolge warmen druckkontrolle Die vorgeschriebenen Reifendrücke müssen Wetters bzw. schnellen Fahrens über den unbedingt eingehalten werden (gilt auch für Ist der Reifendruck zu gering (Reifenpanne, angegebenen Werten, ist dem keine Bedeu- das Reserverad).
  • Seite 209 REIFEN (3/3) Reifenwechsel Winterbetrieb – Reifen mit Spikes Reifen mit Spikes sind nicht in allen Län- – Schneeketten dern zulässig und meistens auch nur Schneeketten dürfen nur auf die vorde- für eine vom Gesetzgeber vorgegebene ren Antriebsräder aufgezogen werden; Zeitspanne. die Montage auf die Hinterräder ist aus Zudem gelten die allgemeinen Geschwin- Sicherheitsgründen strikt untersagt.

  • Seite 210: Scheinwerfer: Lampenwechsel

    SCHEINWERFER: Lampenwechsel (1/2) Standlicht vorne Öffnen Sie die Abdeckung 1. Ziehen Sie den Kabelstrang des Lampenträ- gers ab 4. Entfernen Sie den Lampenträger 4 aus dem Steckplatz. Tauschen Sie die Lampe aus. Lampentyp: W5W Gehen Sie beim Wiedereinbau in umgekehr- ter Reihenfolge vor.
  • Seite 211 SCHEINWERFER: Lampenwechsel (2/2) Blinkleuchten Rasten Sie die Lampenhalterung 5 durch Drehen aus und ziehen Sie sie aus ihrem Sitz, ohne dabei den Kabelstrang abzuzie- hen. Tauschen Sie die Lampe aus. Lampentyp: PY21W Gehen Sie beim Wiedereinbau in umgekehr- ter Reihenfolge vor. Besorgen Sie sich je nach den örtlichen Vorschriften bzw.

  • Seite 212: Nebelleuchte: Lampenwechsel

    NEBELLEUCHTE: Lampenwechsel Zusatzscheinwerfer Wenn Sie Nebel- oder Fernscheinwerfer an- bringen möchten, sollten Sie sich an eine Vertragswerkstatt wenden. Vorsicht bei Arbeiten im Mo- torraum. Der Motor kann noch heiß sein. Zudem kann sich der Kühlerventilator jederzeit in  Gang setzen. Die Kontrolllampe im Motorraum erinnert daran.
  • Seite 213 RÜCKLEUCHTEN: Lampenwechsel (1/3) Rückleuchten Lampentyp Öffnen Sie die Flügeltüren bzw. die Heck- 4 Blinkleuchte klappe (je nach Fahrzeug). Glühbirne mit Bajonettfassung Lösen Sie die Schrauben 1 mit einem Torx- Y21W schlüssel. 5 Schluss- und Bremsleuchte Rasten Sie den unteren und anschließend Doppelfunktionsbirne mit Bajonettfas- den oberen Teil der Leuchte aus, indem Sie sung (2 Glühdrähte) P 21/5W...

  • Seite 214: Dritte Bremsleuchte

    RÜCKLEUCHTEN: Lampenwechsel (2/3) Dritte Bremsleuchte Ziehen Sie die beiden Kunststoffkappen 7 von innen ab. Rasten Sie die Leuchte mit – Modell mit Heckklappe: Die Brems- einem Schraubendreher aus; drücken Sie leuchte befindet sich über der Heck- hierzu in die Aufnahme der Metallklammern. scheibe in der Mitte.
  • Seite 215 RÜCKLEUCHTEN: Lampenwechsel (3/3) Kennzeichenleuchte Die Leuchte abziehen, um an die Lampen 10 zu gelangen. Lösen Sie die beiden Schrauben 9 mit einem Torxschlüssel. Lampentyp: W5W Tauschen Sie die Lampen aus und bringen Sie die Leuchte wieder an. 5.21...

  • Seite 216: Seitenblinker: Lampenwechsel

    SEITENBLINKER: Lampenwechsel Rasten Sie den Seitenblinker 1 auf Türseite Den Lampenträger 2 um eine Vierteldre- mit Hilfe eines flachen Werkzeugs (Schrau- hung lösen und Lampe herausnehmen. bendreher o. Ä.) aus. Lampentyp: WY5W Tauschen Sie die Lampe aus und bringen Sie den Seitenblinker wieder an. 5.22...

  • Seite 217: Innenbeleuchtung: Lampenwechsel

    INNENBELEUCHTUNG: Lampenwechsel (1/2) Innenraumleuchten Ziehen Sie die Lampen 2 und 3 nach unten, um Sie aus ihrer Halterung zu lösen. Nehmen Sie das Lampenglas 1 mit einem flachen Werkzeug (z. B. Schraubendreher) Lampentyp 2: W6W Lampentyp 3: W5W Lampentyp Deckenleuchte hinten: W6W oder, je nach nach Fahrzeug, W5W Wechseln Sie die Lampen aus und bringen Sie das Lampenglas wieder an.
  • Seite 218 INNENBELEUCHTUNG: Lampenwechsel (2/2) Leuchte A Leuchte B Nehmen Sie das Lampenglas mit einem fla- Nehmen Sie das Lampenglas mit einem fla- chen Werkzeug (z. B. Schraubendreher) ab. chen Werkzeug (z. B. Schraubendreher) ab. Ziehen Sie an der Lampe um Sie aus ihrer Ziehen Sie an der Lampe um Sie aus ihrer Halterung zu lösen.

  • Seite 219: Batterie: Starthilfe

    BATTERIE: Starthilfe (1/2) Zur Vermeidung von Anschluss eines Ladegeräts Funkenbildung Das Ladegerät muss mit einer Batte- rie mit einer Nennspannung von 12 Volt – Vergewissern Sie sich, dass die Strom- kompatibel sein. verbraucher (Deckenleuchten...) ausge- schaltet sind, bevor Sie eine Batterie ab- Bei abgestelltem Motor unbedingt die Kabel klemmen bzw.

  • Seite 220: Anschluss Von Starthilfekabeln Zum Starten Des Motors Mittels Fremdbatterie

    BATTERIE: Starthilfe (2/2) Die Nennspannung der Fahrzeug- und Das Pluskabel (+) A zuerst am Pluspol (+) 1 der Fremdbatterie muss gleich sein: der entladenen Batterie und dann am Plus- 12 Volt. Die Kapazität (Amperestunden, Ah) pol (+) 2 der Strom gebenden Batterie an- der Strom gebenden Fremdbatterie sollte schließen.

  • Seite 221: Sicherungen

    SICHERUNGEN (1/2) Um die Sicherungen zuzuordnen, siehe die folgende Seite. Die freien Sicherungsplätze möglichst nicht belegen. Bestimmte Funktionen sind über Siche- rungen im Motorraum abgesichert. Da der Zugang zu den Sicherungen sehr einge- schränkt ist, wird zu deren Austausch der Besuch einer Vertragswerkstatt empfoh- len.

  • Seite 222: Sicherungsbelegung

    SICHERUNGEN (2/2) Nummer Belegung Nummer Belegung Kraftstoffpumpe Bremsleuchten, zusätzliche Ausstattungselemente, Nicht belegt Navigation, ABS, ESC, Gepäckraumleuchte, Gebläse Fahrgastraum Warnleuchte bei Reifendruckverlust, Deckenleuchte, Regen- und Gebläse Fahrgastraum Helligkeitssensor Heckscheibenwischer Radio, Navigationssystem, 11 12 13 14 Display, Diebstahlwarnanlage Signalhorn, Diagnoseanschluss Zusatzausrüstungen 15 16 17 18 Sitzheizung Außenspiegelheizung Warnleuchten,...

  • Seite 223: Wischerblätter

    WISCHERBLÄTTER (1/2) Achten Sie stets auf den Zustand der Wischerblätter. Ihre Lebensdauer hängt von Ihnen ab: – Reinigen Sie die Wischerblätter Austausch der Wischerblätter Austausch der Wischerblätter sowie die Front- und Heckscheiben vorne 2 vorne 3 regelmäßig mit Seifenlauge. – Schalten Sie die Scheibenwischer –...

  • Seite 224: Austausch Des Heckscheiben-Wischerblatts

    WISCHERBLÄTTER (2/2) Austausch des Heckscheiben- Modelle Heckklappe – Bei Frost darauf achten, dass Wischerblatts – Heben Sie bei ausgeschalteter Zün- die Wischerblätter nicht an dung den Wischerarm 9 an. der Scheibe festgefroren sind Modelle mit Flügeltüren (Gefahr der Überhitzung des –...

  • Seite 225: Abschleppen: Pannenhilfe

    ABSCHLEPPEN: Pannenhilfe (1/2) Entriegeln Sie vor dem Abschleppen immer Die für das Abschleppen geltenden gesetzli- die Lenksäule: Legen Sie bei getretener chen Bestimmungen müssen unbedingt be- Kupplung den ersten Gang ein (Fahrstufen- achtet werden. Achten Sie beim Abschlep- wahlhebel in Position N oder R bei Fahrzeu- pen eines anderen Fahrzeugs darauf, dass gen mit Automatikgetriebe), führen Sie den die Anhängelast Ihres Fahrzeugs nicht über-...
  • Seite 226 ABSCHLEPPEN: Pannenhilfe (2/2) Zugang zu den Abschleppösen Verwenden Sie zum Abschleppen aus- – Verwenden Sie eine starre schließlich die Abschleppösen vorne und Entfernen Sie die Abdeckung 3 oder 4. Abschleppstange. Bei Ver- hinten, keinesfalls aber die Antriebswellen! wendung eines Abschleppseils Die Abschleppösen sind ausschließlich für Die Abschleppöse 2 fest anziehen: Zuerst (sofern die gesetzlichen Vor-...

  • Seite 227: Radio-Vorrüstung

    RADIO VORRÜSTUNG ( 1/2) Tieftonlautsprecher 5 Das Vorhandensein, die Anschlüsse und der Einbauort dieser Ausstattungselemente sind von der Fahrzeugversion abhängig. Aufnahmefach für das Radio Entfernen Sie die Blende. Die Antennenan- schlüsse, die Stromversorgung + und – und die Lautsprecherkabel befinden sich im hin- teren Bereich.
  • Seite 228 RADIO VORRÜSTUNG ( 2/2) Lautsprecher hinten 7 – Beachten Sie grundsätzlich die Anweisungen in der mitgelieferten Bedienungsanlei- tung. – Je nach Fahrzeugmodell und Radiogerät werden unterschiedliche Halterungen und An- schlusskabel benötigt. Um die entsprechenden Teilenummern zu erfahren, wenden Sie sich an Ihren Vertrags- händler.

  • Seite 229: Zubehör

    ZUBEHÖR Elektrisches und elektronisches Zubehör Bevor Sie diese Art von Zubehör installieren (insbesondere bei Telefonen und Funkgeräten: Frequenzbereich, Leistung, Anbringen der Antenne ...), stellen Sie sicher, dass es für Ihr Fahrzeug geeignet ist. Lassen Sie sich hierzu in einer Vertragswerkstatt beraten. Schließen Sie nur Geräte an, deren Leistung 120 Watt nicht übersteigt.

  • Seite 230: Schlüssel, Funk-Fernbedienung: Batterie

    SCHLÜSSEL, FUNK-FERNBEDIENUNG: Batterie Besonderheiten des Schlüssels A Entfernen Sie die Schraube 3. Austauschen der Batterie Öffnen Sie das Gehäuse mit Hilfe eines Geeignete Batterien erhalten Sie bei Geldstücks am Schlitz 1 und tauschen Sie Ihrem Vertragspartner. Ihre Lebens- die Batterie 2 aus; achten Sie auf die Polari- dauer beträgt ca.

  • Seite 231: Funktionsstörungen

    FUNKTIONSSTÖRUNGEN (1/6) Verwendung der Funk-Fernbedienung MÖGLICHE URSACHEN ABHILFE Die Türen lassen sich nicht mittels Funk- Batterie der Fernbedienung leer. Verwenden Sie den Schlüssel. Fernbedienung ver- oder entriegeln. Verwendung von elektrischen Geräten mit der Die Geräte ausschalten bzw. den Schlüssel gleichen Funkfrequenz (Handys...) verwenden.
  • Seite 232 FUNKTIONSSTÖRUNGEN (2/6) Die nachstehenden Hinweise und Empfehlungen sollen Ihnen eine kurzfristige und provisorische Abhilfe im Pannenfall ermöglichen. Suchen Sie danach aus Sicherheitsgründen baldmöglichst einen Markenhändler auf. Sie betätigen den Anlasser. MÖGLICHE URSACHEN ABHILFE Die Kontrolllampen an der Instrumententafel Batterieklemmen mangelhaft angezo- Diese neu anziehen, erneut anschließen oder leuchten nur schwach oder gar nicht, der An- gen, abgeklemmt oder oxidiert.
  • Seite 233 FUNKTIONSSTÖRUNGEN (3/6) Während der Fahrt MÖGLICHE URSACHEN ABHILFE Vibrationen Reifen nicht korrekt aufgefüllt/ausge- Den Reifendruck kontrollieren; ist dieser kor- wuchtet oder beschädigt rekt, das Fahrzeug in einer Vertragswerkstatt überprüfen lassen. „Sprudeln“ der Kühlflüssigkeit im Ausgleichs- Schaden an der Mechanik: Zylinderkopf- Den Motor ausschalten.
  • Seite 234 FUNKTIONSSTÖRUNGEN (4/6) Während der Fahrt MÖGLICHE URSACHEN ABHILFE Die Lenkung wird schwergängig (Servo- Überhitzung der Servolenkung. Vorsichtig und mit verringerter Geschwindigkeit lenkung). fahren; den am Lenkrad für das Einschlagen der Störung des elektrischen Unterstützungs- Räder aufzubringenden Kraftaufwand berück- motors. sichtigen. Wenden Sie sich an einen Marken- Störung des Unterstützungssystems.
  • Seite 235 FUNKTIONSSTÖRUNGEN (5/6) Elektrische Geräte MÖGLICHE URSACHEN ABHILFE Der Scheibenwischer funktioniert nicht. Die Wischerarme kleben fest. Die Wischerarme vor dem Einschalten lösen. Ladestromkreis defekt. Wenden Sie sich an eine Vertragswerkstatt. Sicherung defekt Die Sicherung austauschen oder austauschen lassen. Siehe Informationen im Abschnitt „Si- cherungen“.
  • Seite 236 FUNKTIONSSTÖRUNGEN (6/6) Elektrische Geräte MÖGLICHE URSACHEN ABHILFE Spuren von Kondensation in den Leuch- Spuren von Kondensation können ein ten und Scheinwerfern. natürliches Phänomen aufgrund von Schwankungen der Temperatur und der Luftfeuchtigkeit sein. In diesem Fall werden die Gläser nach dem Einschalten der Scheinwerfer nach und nach wieder klar.

  • Seite 237: Technische Daten

    Kapitel 6: Technische Daten Fahrzeugtypenschilder ..............Motortypenschilder .

  • Seite 238: Fahrzeugtypenschilder

    FAHRZEUGTYPENSCHILDER Die Daten auf der Seite des Motor-Typen- 4 Zulässiges Gesamtgewicht. schilds sind bei jeglichem Schriftverkehr 5 Zulässiges Gesamt-Zuggewicht (Zug- anzugeben. fahrzeug beladen mit Anhänger). 6 Zulässige Gesamtachslast vorne. Das Vorhandensein und der Ort der Infor- 7 Zulässige Achslast hinten. mationen sind vom Fahrzeug abhängig.

  • Seite 239: Motortypenschilder

    MOTORTYPENSCHILDER Die Daten auf dem Motor-Typenschild C sind bei jeglichem Schriftverkehr anzu- geben. (Position je nach Motortyp verschieden) 1 Motortyp 2 Motorkennzahl 3 Motornummer...

  • Seite 240: Motordaten

    MOTORDATEN Modelle 1.2 TCe 1.6 16V 1.5 dCi Motortyp (siehe Motor-Typen- H5F Turbo schild) Hubraum (cm 1 197 1 598 1461 Kraftstoff Verwenden Sie ausschließlich bleifreien Kraftstoff, dessen Oktanzahl den Angaben Diesel: Der Aufkleber Oktanzahl auf dem Aufkleber auf der Innenseite der Tankverschlussklappe entspricht. auf der Innenseite der Im Notfall darf kurzfristig auch folgender bleifreier Kraftstoff verwendet werden: Tankverschlussklappe weist...

  • Seite 241: Gewichte (In Kg)

    GEWICHTE (in kg) Die angegebenen Werte gelten für das Basismodell ohne Optionen. Daher können sie je nach Ausstattung ihres Fahrzeugs abweichen. Weitere Informationen erhalten Sie bei Ihrer Vertragswerkstatt. Ausführung Kastenwagen Ausführung Grandtour Zulässiges Gesamtgewicht (MMAC) Zulässiges Gesamt-Zuggewicht (MTR) Gewichte sind dem Fabrikschild zu entnehmen (siehe Kapitel 6, „Typenschild“) Anhängelast, gebremst * Erhältlich durch folgende Formel: MTR - MMAC Anhängelast, ungebremst *...

  • Seite 242: Abmessungen (In Metern)

    ABMESSUNGEN (in Metern) (1/2)
  • Seite 243 ABMESSUNGEN (in Metern) (2/2) Kurz Mittel Lang H ( unbeladen) Wendekreis zwischen Bordsteinen 10,7 11,9 Wendekreis zwischen Mauern 10,1 11,2 12,4 Achtung: Wenn das Fahrzeug mit einer Dachgalerie ausgestattet ist, beträgt die Höhe zusätzlich 0,070 m (die Stäbe können nicht abgebaut werden).

  • Seite 244: Teile Und Reparaturen

    TEILE UND REPARATUREN Original Teile und Zubehör werden nach einem sehr strikten Lastenheft konzipiert und hergestellt und werden regelmäßig spezifischen Tests unter- zogen. Die Qualität entspricht folglich mindestens der Qualität der zur Fertigung der Neufahrzeuge verwendeten Teile. Mit der Verwendung von Original Teilen und Zubehör haben Sie die Gewähr, dass das Leistungsniveau Ihres Fahrzeugs unverändert erhalten bleibt.

  • Seite 245: Kontrollnachweise

    KONTROLLNACHWEISE (1/6) VIN: .................. Datum: Km-Stand: Rechnungs-Nr.: Kommentare/Wertmarke Art der Arbeit: Stempel □ Wartung □ ........Kontrolle auf Korrosion: OK □ Nicht OK* □ *siehe spezifische Seite Datum: Km-Stand: Rechnungs-Nr.: Kommentare/Wertmarke Art der Arbeit: Stempel □ Wartung □ ........Kontrolle auf Korrosion: OK □...
  • Seite 246 KONTROLLNACHWEISE (2/6) VIN: .................. Datum: Km-Stand: Rechnungs-Nr.: Kommentare/Wertmarke Art der Arbeit: Stempel □ Wartung □ ........Kontrolle auf Korrosion: OK □ Nicht OK* □ *siehe spezifische Seite Datum: Km-Stand: Rechnungs-Nr.: Kommentare/Wertmarke Art der Arbeit: Stempel □ Wartung □ ........Kontrolle auf Korrosion: OK □...
  • Seite 247 KONTROLLNACHWEISE (3/6) VIN: .................. Datum: Km-Stand: Rechnungs-Nr.: Kommentare/Wertmarke Art der Arbeit: Stempel □ Wartung □ ........Kontrolle auf Korrosion: OK □ Nicht OK* □ *siehe spezifische Seite Datum: Km-Stand: Rechnungs-Nr.: Kommentare/Wertmarke Art der Arbeit: Stempel □ Wartung □ ........Kontrolle auf Korrosion: OK □...
  • Seite 248 KONTROLLNACHWEISE (4/6) VIN: .................. Datum: Km-Stand: Rechnungs-Nr.: Kommentare/Wertmarke Art der Arbeit: Stempel □ Wartung □ ........Kontrolle auf Korrosion: OK □ Nicht OK* □ *siehe spezifische Seite Datum: Km-Stand: Rechnungs-Nr.: Kommentare/Wertmarke Art der Arbeit: Stempel □ Wartung □ ........Kontrolle auf Korrosion: OK □...
  • Seite 249 KONTROLLNACHWEISE (5/6) VIN: .................. Datum: Km-Stand: Rechnungs-Nr.: Kommentare/Wertmarke Art der Arbeit: Stempel □ Wartung □ ........Kontrolle auf Korrosion: OK □ Nicht OK* □ *siehe spezifische Seite Datum: Km-Stand: Rechnungs-Nr.: Kommentare/Wertmarke Art der Arbeit: Stempel □ Wartung □ ........Kontrolle auf Korrosion: OK □...
  • Seite 250 KONTROLLNACHWEISE (6/6) VIN: .................. Datum: Km-Stand: Rechnungs-Nr.: Kommentare/Wertmarke Art der Arbeit: Stempel □ Wartung □ ........Kontrolle auf Korrosion: OK □ Nicht OK* □ *siehe spezifische Seite Datum: Km-Stand: Rechnungs-Nr.: Kommentare/Wertmarke Art der Arbeit: Stempel □ Wartung □ ........Kontrolle auf Korrosion: OK □...

  • Seite 251: Kontrolle Auf Korrosion

    KONTROLLE AUF KORROSION (1/6) Arbeiten, die für die Aufrechterhaltung der Garantie erforderlich sind, sind im Folgenden vermerkt. VIN: ............Durchzuführende Korrosionsreparatur: Stempel Datum der Instandsetzung: Durchzuführende Arbeiten: Stempel Datum der Instandsetzung: Durchzuführende Arbeiten: Stempel Datum der Instandsetzung: 6.15...
  • Seite 252 KONTROLLE AUF KORROSION (2/6) Arbeiten, die für die Aufrechterhaltung der Garantie erforderlich sind, sind im Folgenden vermerkt. VIN: ............Durchzuführende Korrosionsreparatur: Stempel Datum der Instandsetzung: Durchzuführende Arbeiten: Stempel Datum der Instandsetzung: Durchzuführende Arbeiten: Stempel Datum der Instandsetzung: 6.16...
  • Seite 253 KONTROLLE AUF KORROSION (3/6) Arbeiten, die für die Aufrechterhaltung der Garantie erforderlich sind, sind im Folgenden vermerkt. VIN: ............Durchzuführende Korrosionsreparatur: Stempel Datum der Instandsetzung: Durchzuführende Arbeiten: Stempel Datum der Instandsetzung: Durchzuführende Arbeiten: Stempel Datum der Instandsetzung: 6.17...
  • Seite 254 KONTROLLE AUF KORROSION (4/6) Arbeiten, die für die Aufrechterhaltung der Garantie erforderlich sind, sind im Folgenden vermerkt. VIN: ............Durchzuführende Korrosionsreparatur: Stempel Datum der Instandsetzung: Durchzuführende Arbeiten: Stempel Datum der Instandsetzung: Durchzuführende Arbeiten: Stempel Datum der Instandsetzung: 6.18...
  • Seite 255 KONTROLLE AUF KORROSION (5/6) Arbeiten, die für die Aufrechterhaltung der Garantie erforderlich sind, sind im Folgenden vermerkt. VIN: ............Durchzuführende Korrosionsreparatur: Stempel Datum der Instandsetzung: Durchzuführende Arbeiten: Stempel Datum der Instandsetzung: Durchzuführende Arbeiten: Stempel Datum der Instandsetzung: 6.19...
  • Seite 256 KONTROLLE AUF KORROSION (6/6) Arbeiten, die für die Aufrechterhaltung der Garantie erforderlich sind, sind im Folgenden vermerkt. VIN: ............Durchzuführende Korrosionsreparatur: Stempel Datum der Instandsetzung: Durchzuführende Arbeiten: Stempel Datum der Instandsetzung: Durchzuführende Arbeiten: Stempel Datum der Instandsetzung: 6.20...

  • Seite 257: Stichwortverzeichnis

    STICHWORTVERZEICHNIS (1/4) Blinker..............1.54, 1.74, 5.17, 5.22 Ablagefach.................3.24 → 3.28 Bodenhaftungskontrolle ..............2.29 Ablagefächer ..............3.24 → 3.28 Bordcomputer ..............1.61 → 1.69 ABS ................1.56, 2.26 → 2.30 Bordwerkzeug.................. 5.8 Bremsassistent ..............2.26 → 2.30 Abschleppen ..................6.5 Pannenhilfe ................5.31 Bremsflüssigkeit ................4.8 Abschleppösen ...............
  • Seite 258 STICHWORTVERZEICHNIS (2/4) Füllstände ................4.8 → 4.10 Kontrolle auf Korrosion ............6.15 → 6.20 Kontrolllampen..........1.54 → 1.57, 1.61 → 1.69 Füllstände: Behälter der Scheibenwaschanlage........4.10 Kontrolllampen: Bremsflüssigkeit ................ 4.8 Blinker ................5.17, 5.22 Instrumententafel ............1.58 → 1.60 Kraftstoff .................. 1.59 Kontrollnachweise für durchgeführte Arbeiten .....6.9 → 6.14 Kühlflüssigkeit ..............
  • Seite 259 STICHWORTVERZEICHNIS (3/4) Positionslampen ..............1.75 Rückfahrscheinwerfer ............. 5.19 Radarsensor ............... 2.38 – 2.39 Warnblinkanlage ..............1.74 Räder (Sicherheit) ................. 5.13 Lichthupe ..................1.74 Radio ................. 3.37, 5.33 – 5.34 Luftdüsen ................3.2 – 3.3 Radschlüssel ................... 5.8 Radwechsel ..................5.11 Reifen ......2.17 → 2.25, 2.22 → 2.25, 4.13, 5.13 → 5.15 Make-up-Spiegel ................
  • Seite 260 STICHWORTVERZEICHNIS (4/4) Nebelleuchten ................. 5.18 Vorne ................5.16 – 5.17 Uhr ..................1.70 – 1.71 Schiebedach .................. 3.22 Uhrzeit ................1.70 – 1.71 Schließen der Fahrzeugtüren ..........1.7 → 1.11 Umweltschutz ................2.16 Schlüssel für Radzierkappen ............5.8 Seitenblinker Verriegeln der Türen ............ 1.6, 1.12 – 1.13 Lampenwechsel ..............
  • Seite 264 à999108560Rë î ì ä G0 RENAULT S.A.S. SOCIÉTÉ PAR ACTIONS SIMPLIFIÉE AU CAPITAL DE 533 941 113 € / 13-15, QUAI LE GALLO 92100 BOULOGNE-BILLANCOURT R.C.S. NANTERRE 780 129 987 — SIRET 780 129 987 03591 / TÉL. : 0810 40 50 60...

Diese Anleitung auch für:

Kangoo

Inhaltsverzeichnis
