ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
94.3 Регулирования
198

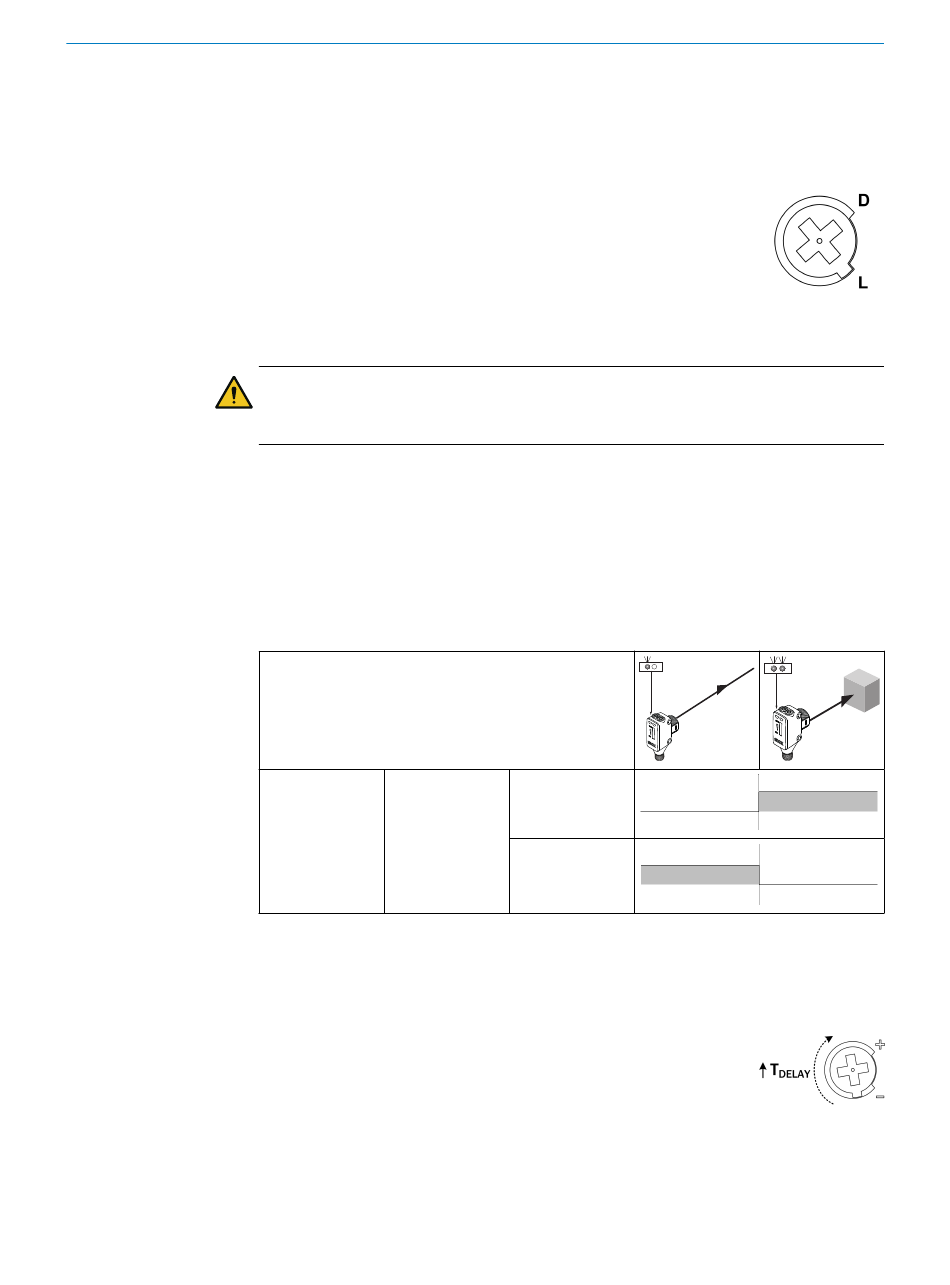

Переключение света/темноты
Датчик может быть оснащён потенциометром выбора
переключения света или темноты (L/D).
Переключение света выбирается для выхода Q1 поворотом
потенциометра против часовой стрелки до положения упора.
Вкладка потенциометра укажет в сторону литеры L, напечатанной
на корпусе датчика.
Переключение темноты выбирается для выхода Q1 поворотом
потенциометра по часовой стрелке до положения упора. Вкладка
потенциометра укажет в сторону литеры D, напечатанной на
корпусе датчика.
ОСТОРОЖНО
Чрезмерное поворачивание потенциометра дальше положения упора серьёзно
повредит датчик.
Если дополнительные выходы имеются (Hx18-Pxxxxx, Hx18-Nxxxxx, Hx18-Fxxxxx),
выход Q2 расположен всегда напротив состояния переключения выхода Q1. Таким
образом, выход Q2 будет переключением темноты в случае, когда потенциометр
находится в положении L и переключения света в потенциометре в положении D.
Если имеются биполряные выходы (Hx18-Axxxxx, Hx18-Bxxxxx), выход Q2 будет иметь
всегда то состояния переключения, что и выход Q1. Потенциометр выбора L/D не
влияет на Рабочее состояние или Сигнал тревоги (если имеется).
Таблица 92: Активные состояния выхода Q1 с потенциометром выбора переключения
Света/Темноты (L/D).
HTX18-xxxx_
-xxxxxE
Переключатель -xxxxxH
выбора Света/ -xxxxxI
Темноты -xxxxxK
-xxxxxP
Задержка времени
Датчик может быть оснащён настраиваемой задержкой времени.
Задержка времени является настраиваемой благодаря повороту
потенциометра на 270°.
Поворот по часовой стрелке по направлению знака «+»,
напечатанном на датчике, увеличит задержку времени (T
Максимальная задержка времени обеспечивается поворотом по
часовой стрелке до положения упора.
Поворот против часовой стрелки по направлению знака «-»,
напечатанном на датчике, уменьшит задержку времени. Задержка
времени отсутствует при повороте против часовой стрелки до
положения упора.
Q1 = L.ON
Q1 = D.ON
).
DELAY
