INSTALACIÓN ELÉCTRICA
108
Q1 = L.ON
-xxxxxK
2
Q2 = L.ON
1 Conmutador de selección L/D en la posición "D" conmutación en oscuro
2 Conmutador de selección L/D en la posición "L" conmutación en claro

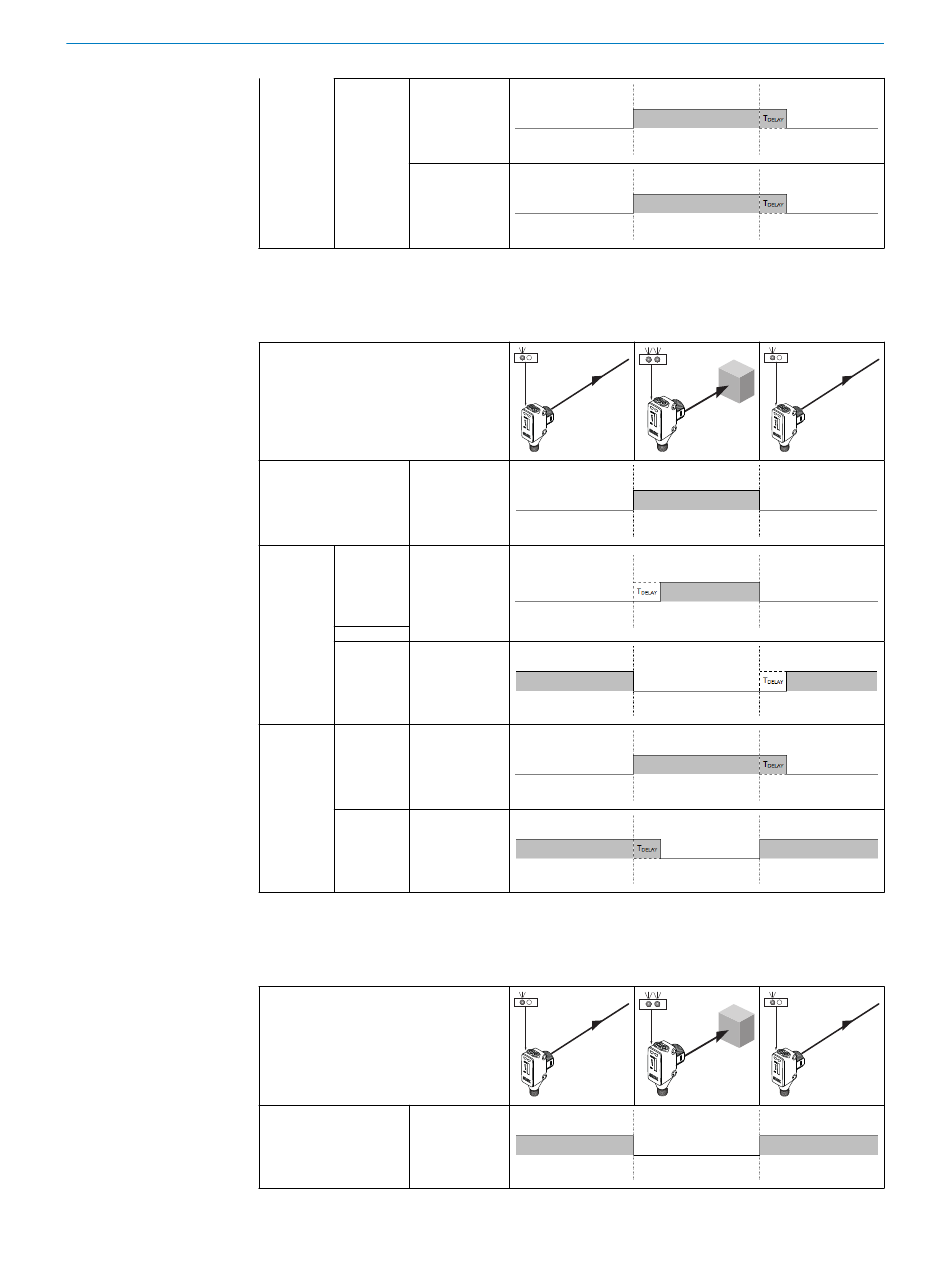

Tabla 52: Estados ACTIVOS de salida Q1 para las variantes de conmutación en oscuro con
alarma/estado y con tiempo de retardo ajustable
HTX18-Vxxxx_
HTX18-Wxxxx_
HTX18-Gxxxx_
HTX18-Hxxxx_
Sin tiempo de retardo Q1 = L.ON
-xxxxxC
-xxxxxF
Q1 = L.ON
-xxxxxI
1
Retardo a
-xxxxxM
la acti‐
vación
ajustable
-xxxxxI Q1 = D.ON
2
-xxxxxD
-xxxxxG
Q1 = L.ON
-xxxxxK
1
Retardo a
-xxxxxN
la desac‐
tivación
ajustable
-xxxxxK Q1 = D.ON
2
1 Conmutador de selección L/D en la posición "L" conmutación en claro
2 Conmutador de selección L/D en la posición "D" conmutación en oscuro
Tabla 53: Estados ACTIVOS de salida Q1 para las variantes de conmutación en oscuro con
alarma/estado y con tiempo de retardo ajustable
HTX18-Xxxxx_
HTX18-Yxxxx_
HTX18-Jxxxx_
HTX18-Kxxxx_
Sin tiempo de retardo Q1 = D.ON
