84.3 設定
8017851.1A15 / 2020-12-14 | SICK
Subject to change without notice
表 87: 検出距離の%
Operating reserve
100
10
1 2
1
0 100 200 300
(3.94) (7.87) (11.81)

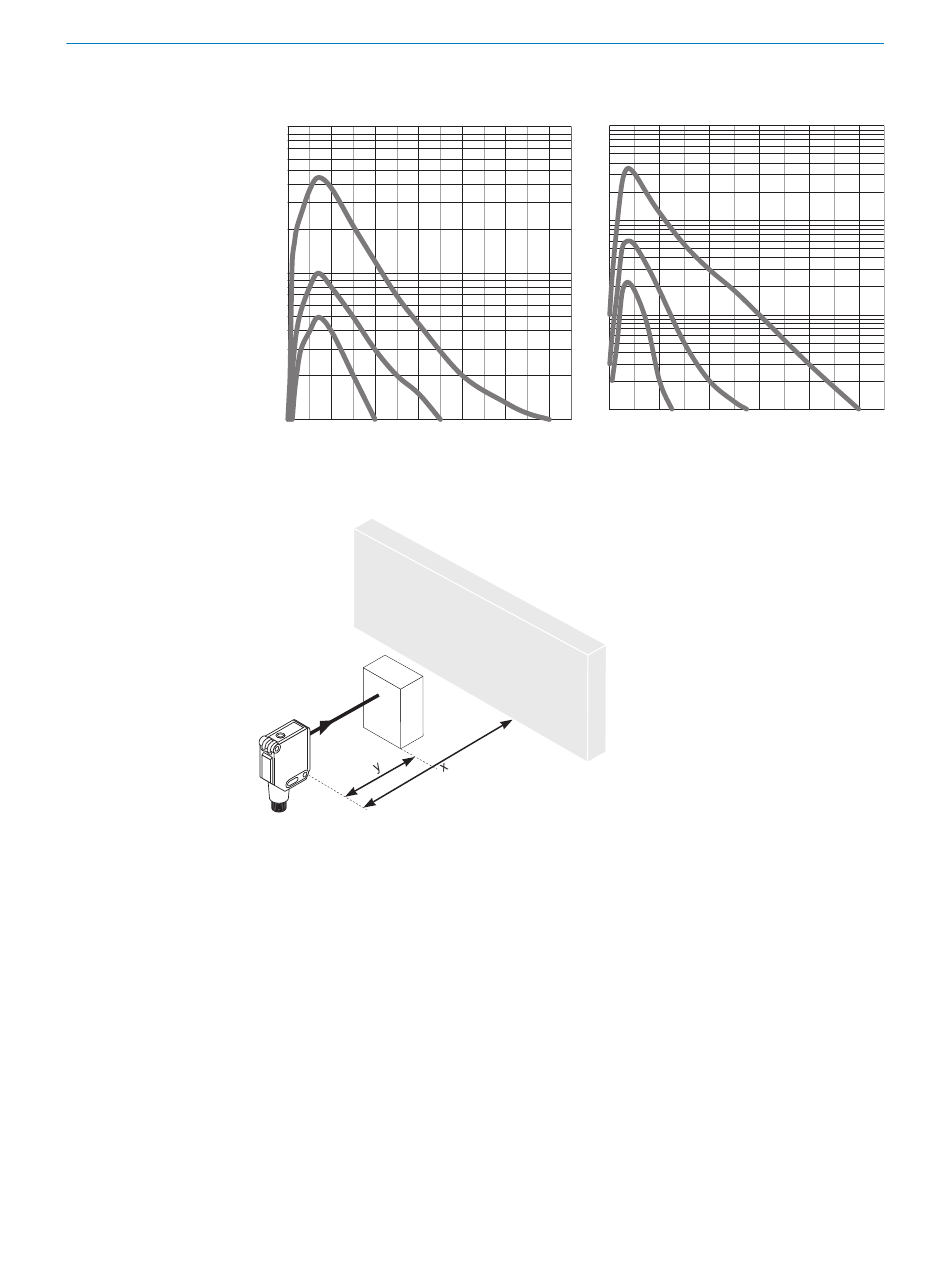

図 37: 赤色光
図 39: 検出距離範囲の説明
検出距離の設定
設定不可能なセンサ：センサは調整済みで、動作できる状態にあります。
図を参照し、機能を点検してください。スイッチング出力が図のように動作しない
場合は、使用条件を確認してください。故障診断の項を参照してください。
ポテンショメータ付きセンサ（IO-Link なし） ：
検出距離の調整は、ポテンショメータ（タイプ：270°）を使用して背景に対応す
る形で行います。
右回転: 検出距離増加; 左回転: 検出距離減少。
黄色 LED 表示灯が点灯するまで、ポテンショメータを時計回りに回します。対象
物が光軸内に移動すると、黄色い LED 表示灯が消灯します。対象物が光軸内に移
動しても黄色い LED 表示灯が点灯したままの場合、調整を繰り返します。
ポテンショメータ付きセンサ（IO-Link あり） ：
Operating reserve
1,000
100
10
3
1
0
400 500 600
(15.75) (19.67) (23.62)
Distance in mm (inch)
図 38: 赤外光
コミッショニング
1
3
2
200 400 600 800
(7.87) (15.75) (23.62) (31.50)
Distance in mm (inch)
84
1,000
(39.37)
