Einbau
Leichtbau- und Brandwände mit Metallständer > Trockeneinbau mit Weichschott

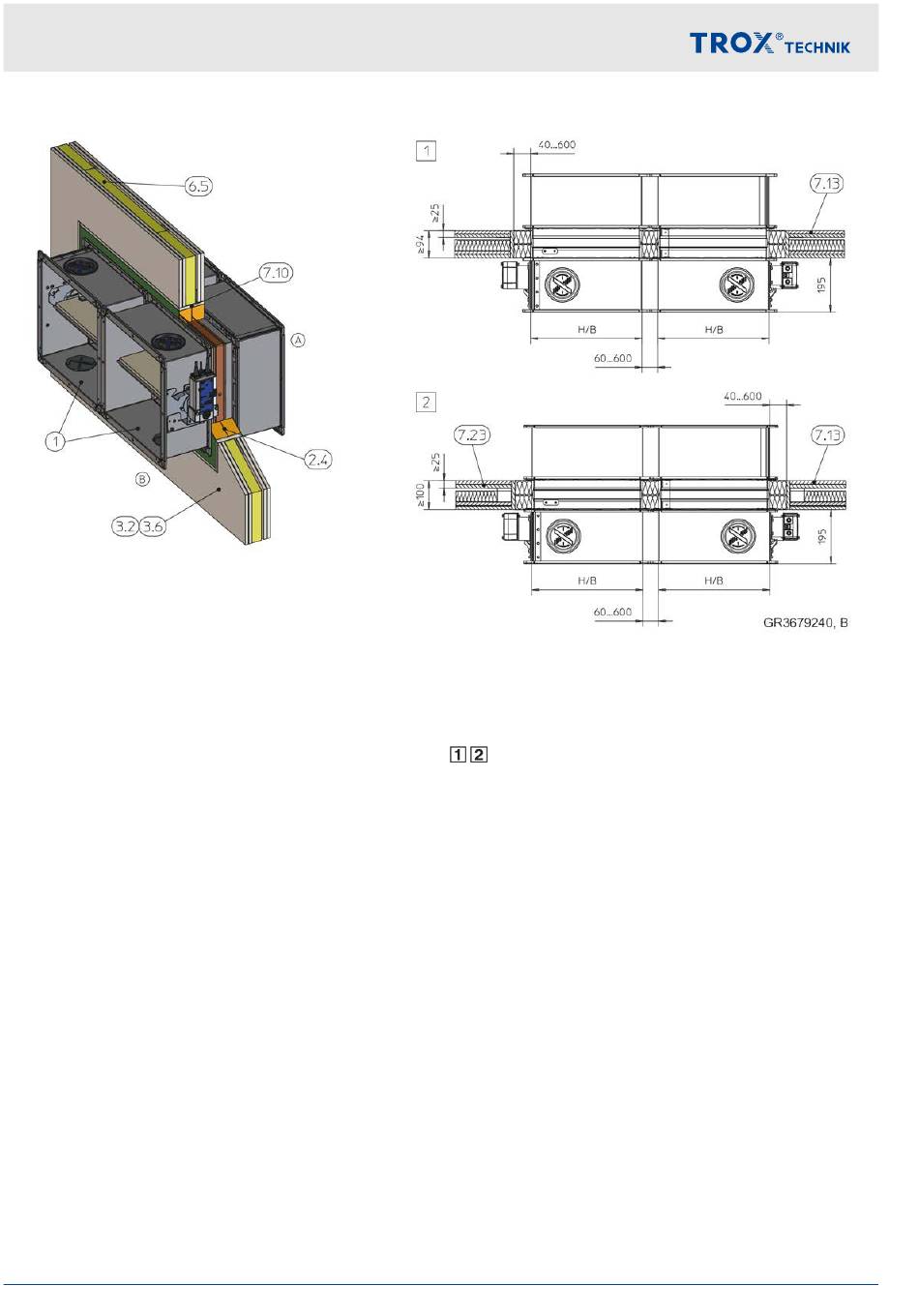

Abb. 86: Trockeneinbau mit Weichschott in Leichtbauwand, "Flansch an Flansch", gezeichnet nebeneinander (gilt
auch für Anordnung untereinander)
1 FK2-EU
2.4 Weichschott mit Brandschutzbeschichtung
3.2 Leichtbauwand mit Metallständer, beidseitig
beplankt
3.6 Brandwand mit Metallständer, beidseitig beplankt
6.5 Mineralwolle entsprechend Wandaufbau
102
7.10
7.13
7.23
Brandschutzklappe Serie FK2-EU
Laibung
Beplankung
Stahlblecheinlage nach Wandhersteller
bis EI 90 S
