Maschinenübersicht - Evolution R185SMS Originalbetriebsanleitung

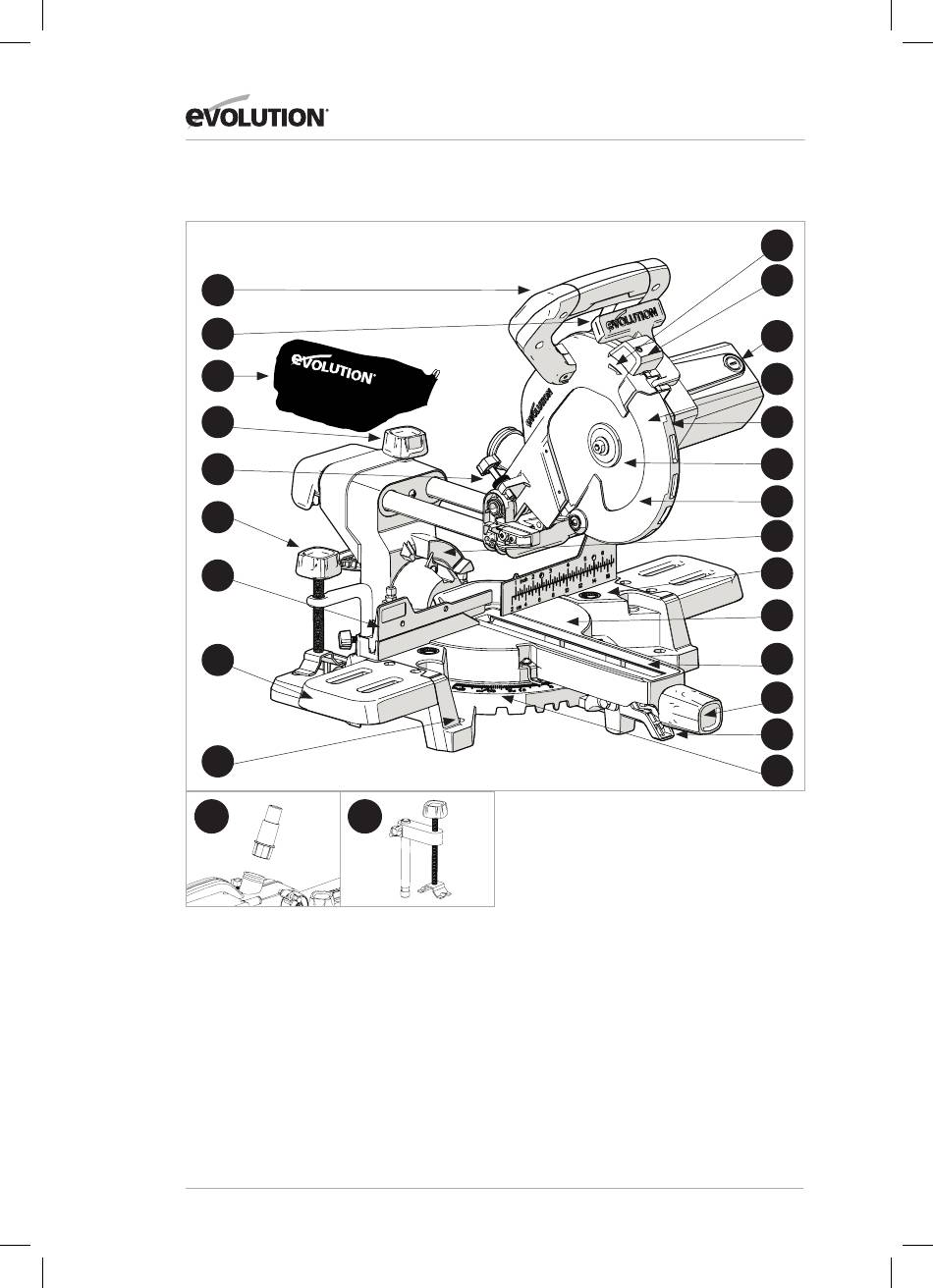

MASCHINENÜBERSICHT
im Bild: R185SMS
1
2
3
4
5
6
7
8
9
24 25
1. HANDGRIFF
2. ENTRIEGELUNGSHEBEL
3. STAUBBEUTEL*
4. SCHIEBE-VERRIEGELUNGSSCHRAUBE
5. TIEFENMESSER
6. NIEDERHALTER
7. SCHIEBEANSCHLAG
8. MASCHINENTISCH ERWEITERUNGEN
9. MONTAGEBOHRUNGEN (X4)
10. INDIKATIONSPFEILE DER KLINGENROTATION
11. LASER*
12. KOHLEBÜRSTEN
13. OBERER KLINGENSCHUTZ
Geliefert als Originalausrüstung auf des R185SMS+.
*
www.evolutionpowertools.com
14. SCHNEIDKOPF
15. KLINGE
16. UNTERER KLINGENSCHUTZ
17. KEGELWINKELS SKALA
18. TISCHPLATTE
19. DREHTISCH
20. TISCHEINSATZ
21. FESTSTELLKNOPF DES GEHRUNGSGRIFFES
22. POSITIVER ANSCHLAGSVERSCHLUSSHEBEL
23. GEHRUNGSWINKELSKALA
24. STAUBPORTADAPTER *
25. 3X STÜCK NIEDERHALTER*
46
10
11
12
13
14
15
16
17
18
19
20
21
22
23
