www.evolutionpowertools.com
СБОРКА И ПОДГОТОВКА К
(7.1)
РАБОТЕ

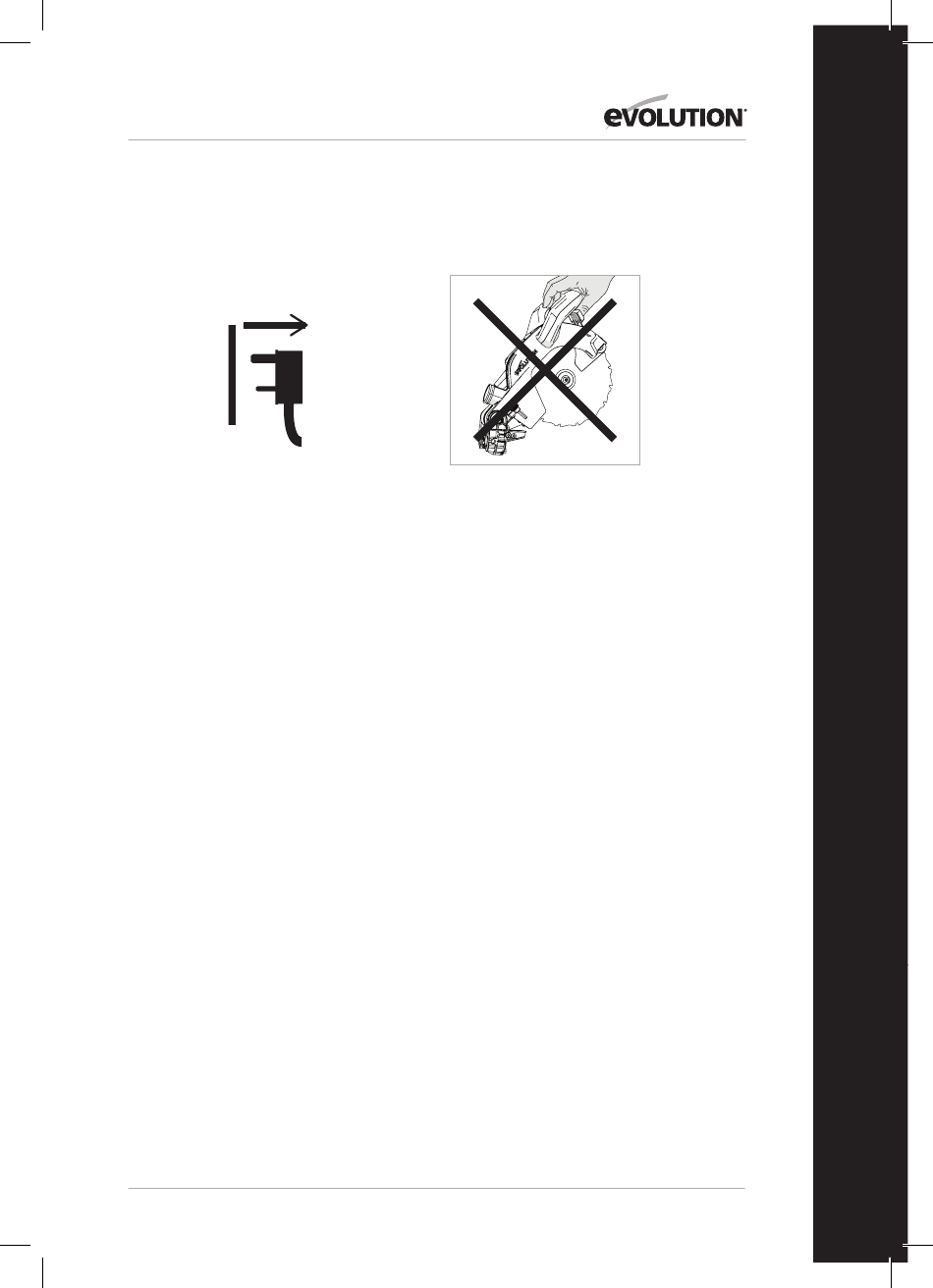

ПРЕДУПРЕЖДЕНИЕ: Перед проведением
наладочных операций следует
отсоединить пилу от источника
электроэнергии.
Для ввода данного устройства в эксплуатацию
требуется незначительная работа по сборке.
После сборки данного устройства владелец/
оператор получит ценные знания о ряде его
передовых отличительных особенностей.
Благодаря этому оператор сможет
использовать весь потенциал устройства
после его ввода в эксплуатацию.
Примечание: Изучите чертежи, на которых
изображено устройство. Вы получите ценные
знания, которые пригодятся вам в процессе
монтажа.
ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ
ДЛЯ СБОРКИ И РЕГУЛИРОВКИ
Шестигранный ключ – входит в комплект
поставки и хранится в специальном отсеке в
устройстве. (Рис. 1)
Отвертка с прямым шлицем - не входит в
комплект поставки.
Гаечный ключ на 10 мм – не входит в комплект
поставки.
Шестигранный ключ на 5 мм – не входит в
комплект поставки.
Плоскогубцы – не входят в комплект поставки.
Примечание: Сборку требуется осуществить
только один раз.
После успешного завершения монтажа
не следует предпринимать попыток
демонтировать устройство.
Владельцу/оператору также необходимо
установить диск и некоторые малые детали.
Примечание: После завершения процесса
сборки а также перед использованием
устройства следует провести проверку
безопасности - см. стр. 37.
WARNING: Do not under any circumstances plug
the cutting head into the power supply and try to
use it as a hand held circular saw.
ПРЕДУПРЕЖДЕНИЕ: Ни при каких
обстоятельствах не подключайте режущую
головку к источнику питания и не пытайтесь
ее использовать в качестве ручной
циркулярной пилы.
ВАЖНАЯ ИНФОРМАЦИЯ О ДЕТАЛЯХ
Требуется осуществить сборку четырех (4)
основных деталей (включая диск), а также двух
(2) мелких деталей. Также требуется установить
диск (входит в комплект поставки).
• Поворотное основание и цапфа регулировки
угла наклона (Рис. 2)
• Направляющая каретка (Рис. 3)
• Режущая головка (Поставляется в
зафиксированном внизу положении) (Рис. 4)
• Диск (Рис. 5)
Примечание: Диск следует устанавливать в
последнюю очередь. Его следует устанавливать
только после завершения сборки и проведения
проверок безопасности после сборки - см.
стр. 37.
КНОПКА ФИКСАЦИИ ПОВОРОТА СТОЛА
(Рис. 6)
Втулка с резьбой кнопки фиксации проходит
в отверстие в передней части фиксирующей
рукоятки поворота стола (Рис. 7), после чего
ввинчивается в выступ с внутренней резьбой,
расположенный в основании устройства.
293
RU
