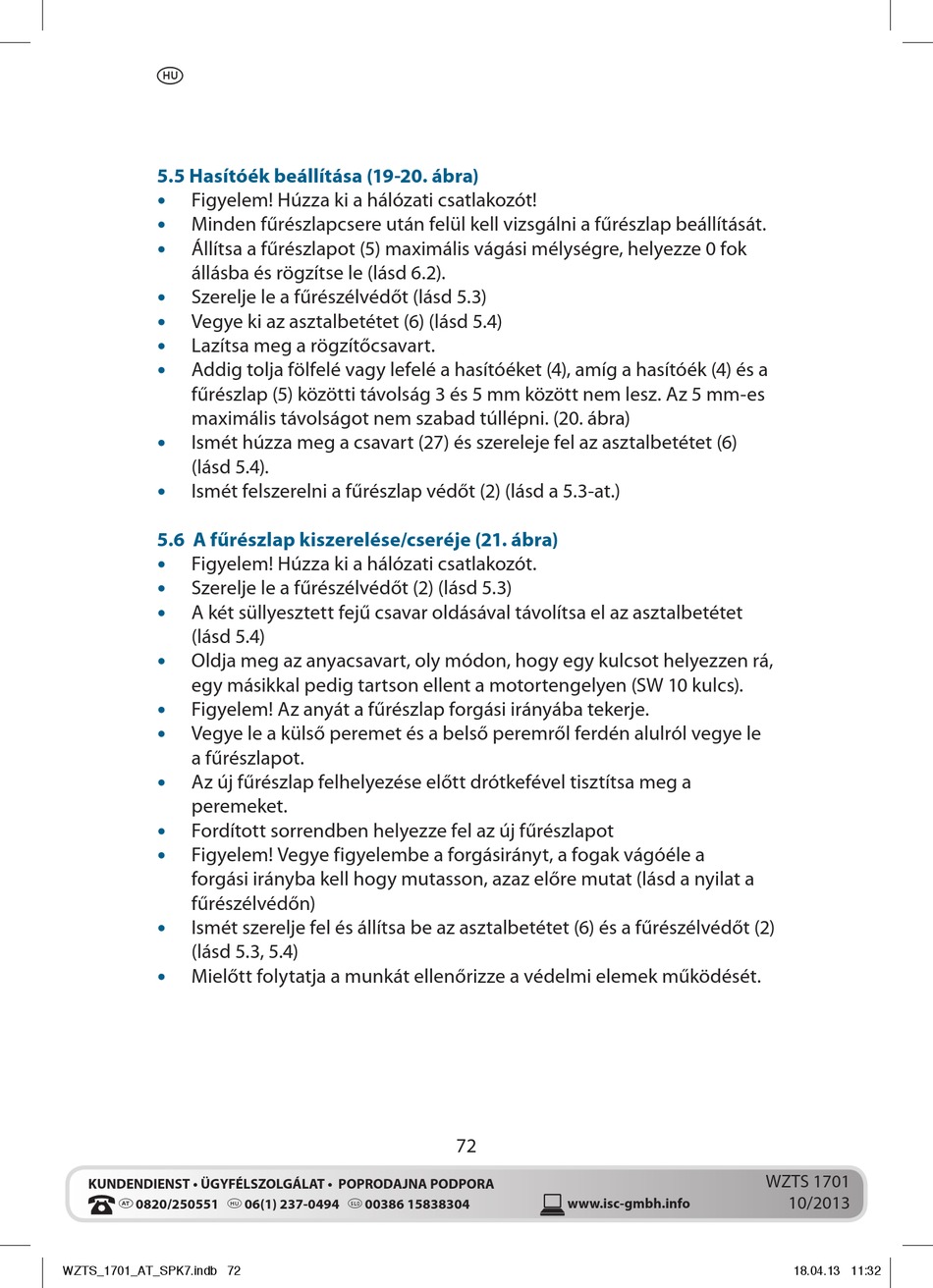

5.5 Hasítóék beállítása (19-20. ábra)
Figyelem! Húzza ki a hálózati csatlakozót!
•
Minden fűrészlapcsere után felül kell vizsgálni a fűrészlap beállítását.
•
Állítsa a fűrészlapot (5) maximális vágási mélységre, helyezze 0 fok
•
állásba és rögzítse le (lásd 6.2).
Szerelje le a fűrészélvédőt (lásd 5.3)
•
• Vegye ki az asztalbetétet (6) (lásd 5.4)
Lazítsa meg a rögzítőcsavart.
•
Addig tolja fölfelé vagy lefelé a hasítóéket (4), amíg a hasítóék (4) és a
•
fűrészlap (5) közötti távolság 3 és 5 mm között nem lesz. Az 5 mm-es
maximális távolságot nem szabad túllépni. (20. ábra)
Ismét húzza meg a csavart (27) és szereleje fel az asztalbetétet (6)
•
(lásd 5.4).
Ismét felszerelni a fűrészlap védőt (2) (lásd a 5.3-at.)
•
5.6 A fűrészlap kiszerelése/cseréje (21. ábra)
• Figyelem! Húzza ki a hálózati csatlakozót.
Szerelje le a fűrészélvédőt (2) (lásd 5.3)
•
A két süllyesztett fejű csavar oldásával távolítsa el az asztalbetétet
•
(lásd 5.4)
Oldja meg az anyacsavart, oly módon, hogy egy kulcsot helyezzen rá,
•
egy másikkal pedig tartson ellent a motortengelyen (SW 10 kulcs).
Figyelem! Az anyát a fűrészlap forgási irányába tekerje.
•
Vegye le a külső peremet és a belső peremről ferdén alulról vegye le
•
a fűrészlapot.
Az új fűrészlap felhelyezése előtt drótkefével tisztítsa meg a
•
peremeket.
Fordított sorrendben helyezze fel az új fűrészlapot
•
Figyelem! Vegye figyelembe a forgásirányt, a fogak vágóéle a
•
forgási irányba kell hogy mutasson, azaz előre mutat (lásd a nyilat a
fűrészélvédőn)
Ismét szerelje fel és állítsa be az asztalbetétet (6) és a fűrészélvédőt (2)
•
(lásd 5.3, 5.4)
Mielőtt folytatja a munkát ellenőrizze a védelmi elemek működését.
•
