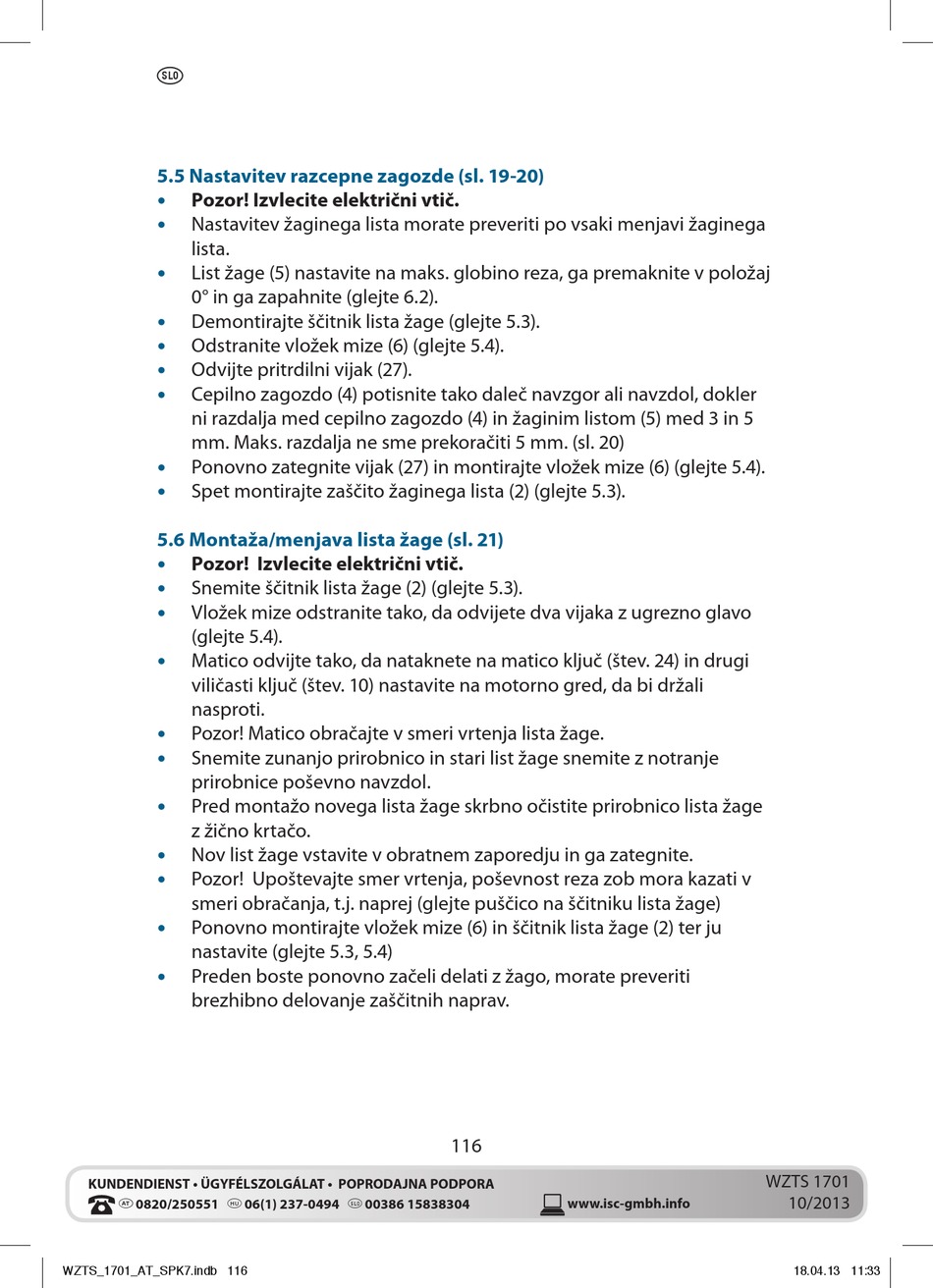

Workzone WZTS 1701 Originalbetriebsanleitung Seite 116

X
5.5 Nastavitev razcepne zagozde (sl. 19-20)
Pozor! Izvlecite električni vtič.
•
Nastavitev žaginega lista morate preveriti po vsaki menjavi žaginega
•
lista.
List žage (5) nastavite na maks. globino reza, ga premaknite v položaj
•
0° in ga zapahnite (glejte 6.2).
• Demontirajte ščitnik lista žage (glejte 5.3).
Odstranite vložek mize (6) (glejte 5.4).
•
Odvijte pritrdilni vijak (27).
•
• Cepilno zagozdo (4) potisnite tako daleč navzgor ali navzdol, dokler
ni razdalja med cepilno zagozdo (4) in žaginim listom (5) med 3 in 5
mm. Maks. razdalja ne sme prekoračiti 5 mm. (sl. 20)
Ponovno zategnite vijak (27) in montirajte vložek mize (6) (glejte 5.4).
•
Spet montirajte zaščito žaginega lista (2) (glejte 5.3).
•
5.6 Montaža/menjava lista žage (sl. 21)
Pozor! Izvlecite električni vtič.
•
Snemite ščitnik lista žage (2) (glejte 5.3).
•
Vložek mize odstranite tako, da odvijete dva vijaka z ugrezno glavo
•
(glejte 5.4).
Matico odvijte tako, da nataknete na matico ključ (štev. 24) in drugi
•
viličasti ključ (štev. 10) nastavite na motorno gred, da bi držali
nasproti.
Pozor! Matico obračajte v smeri vrtenja lista žage.
•
Snemite zunanjo prirobnico in stari list žage snemite z notranje
•
prirobnice poševno navzdol.
• Pred montažo novega lista žage skrbno očistite prirobnico lista žage
z žično krtačo.
Nov list žage vstavite v obratnem zaporedju in ga zategnite.
•
• Pozor! Upoštevajte smer vrtenja, poševnost reza zob mora kazati v
smeri obračanja, t.j. naprej (glejte puščico na ščitniku lista žage)
Ponovno montirajte vložek mize (6) in ščitnik lista žage (2) ter ju
•
nastavite (glejte 5.3, 5.4)
Preden boste ponovno začeli delati z žago, morate preveriti
•
brezhibno delovanje zaščitnih naprav.
