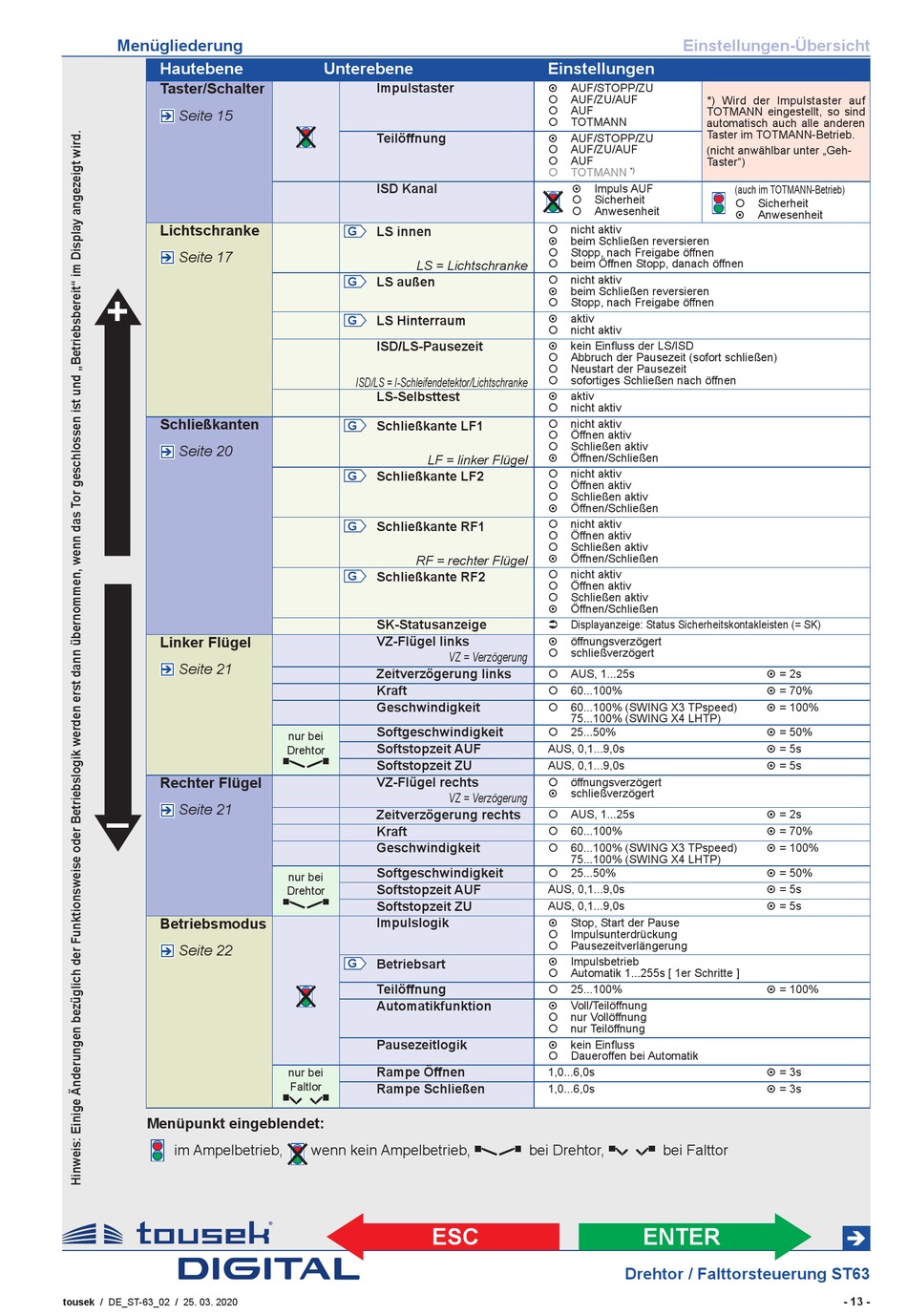

Menügliederung
Hautebene
Taster/Schalter
Seite 15
Lichtschranke
Seite 17
+
Schließkanten
Seite 20
Linker Flügel
Seite 21
Rechter Flügel
–
Seite 21
Betriebsmodus
Seite 22
Menüpunkt eingeblendet:
im Ampelbetrieb,
tousek / DE_ST-63_02 / 25. 03. 2020
Unterebene
Impulstaster
Teilöffnung
ISD Kanal
G
LS innen
LS = Lichtschranke
G
LS außen
G
LS Hinterraum
ISD/LS-Pausezeit
ISD/LS = I-Schleifendetektor/Lichtschranke
LS-Selbsttest
G
Schließkante LF1
LF = linker Flügel
G
Schließkante LF2
G
Schließkante RF1
RF = rechter Flügel
G
Schließkante RF2
SK-Statusanzeige
VZ-Flügel links
VZ = Verzögerung
Zeitverzögerung links
Kraft
Geschwindigkeit
Softgeschwindigkeit
nur bei
Softstopzeit AUF
Drehtor
Softstopzeit ZU
VZ-Flügel rechts
VZ = Verzögerung
Zeitverzögerung rechts
Kraft
Geschwindigkeit
Softgeschwindigkeit
nur bei
Softstopzeit AUF
Drehtor
Softstopzeit ZU
Impulslogik
G
Betriebsart
Teilöffnung
Automatikfunktion
Pausezeitlogik
Rampe Öffnen
nur bei
Faltlor
Rampe Schließen
wenn kein Ampelbetrieb,
ESC
Einstellungen-Übersicht
Einstellungen
AUF/STOPP/ZU
AUF/ZU/AUF
AUF
TOTMANN
AUF/STOPP/ZU
AUF/ZU/AUF
AUF
TOTMANN
*)
Impuls AUF
Sicherheit
Anwesenheit
nicht aktiv
beim Schließen reversieren
Stopp, nach Freigabe öffnen
beim Öffnen Stopp, danach öffnen
nicht aktiv
beim Schließen reversieren
Stopp, nach Freigabe öffnen
aktiv
nicht aktiv
kein Einfluss der LS/ISD
Abbruch der Pausezeit (sofort schließen)
Neustart der Pausezeit
sofortiges Schließen nach öffnen
aktiv
nicht aktiv
nicht aktiv
Öffnen aktiv
Schließen aktiv
Öffnen/Schließen
nicht aktiv
Öffnen aktiv
Schließen aktiv
Öffnen/Schließen
nicht aktiv
Öffnen aktiv
Schließen aktiv
Öffnen/Schließen
nicht aktiv
Öffnen aktiv
Schließen aktiv
Öffnen/Schließen
Displayanzeige: Status Sicherheitskontakleisten (= SK)
öffnungsverzögert
schließverzögert
AUS, 1...25s
60...100%
60...100% (SWING X3 TPspeed)
75...100% (SWING X4 LHTP)
25...50%
AUS, 0,1...9,0s
AUS, 0,1...9,0s
öffnungsverzögert
schließverzögert
AUS, 1...25s
60...100%
60...100% (SWING X3 TPspeed)
75...100% (SWING X4 LHTP)
25...50%
AUS, 0,1...9,0s
AUS, 0,1...9,0s
Stop, Start der Pause
Impulsunterdrückung
Pausezeitverlängerung
Impulsbetrieb
Automatik 1...255s [ 1er Schritte ]
25...100%
Voll/Teilöffnung
nur Vollöffnung
nur Teilöffnung
kein Einfluss
Daueroffen bei Automatik
1,0...6,0s
1,0...6,0s
bei Drehtor,
bei Falttor
ENTER
Drehtor / Falttorsteuerung ST63
*) Wird der Impulstaster auf
TOTMANN eingestellt, so sind
automatisch auch alle anderen
Taster im TOTMANN-Betrieb.
(nicht anwählbar unter „Geh-
Taster")
(auch im TOTMANN-Betrieb)
Sicherheit
Anwesenheit
= 2s
= 70%
= 100%
= 50%
= 5s
= 5s
= 2s
= 70%
= 100%
= 50%
= 5s
= 5s
= 100%
= 3s
= 3s
