key' können Sie die Funktion, die als Master-Kanal gesetzt
werden soll auswählen. Die Auswahl muss mit ENTER
bestätigt werden.
Wenn Sie diesen Mischer mit einem anderen Mischer ver-
binden, verlinken wollen, müssen Sie in der Spalte 'Link'
entsprechende Vorgaben programmieren. Die 'Link'- (Ver-
bindungs-) Funktion wird gebraucht, um einen program-
mierbaren Mischer mit anderen Mischfunktionen zu verbin-
den. Wenn z.B. bei einem Modell mit zwei Querruderservos,
jeweils eins auf einem Empfängerausgang, eine Kopplung
von Seiten- zu Querruder erfolgen soll, wird nur ein Servo
angesteuert, wenn das Seitenruder betätigt wird. Wenn die
'Link'-Funktion eingeschaltet ist, wird in die bestehende
Mischung 'hineingemischt', so dass beide Querruder kanäle
angesteuert werden.
Der Linkmodus kann von 'AUS' (Voreinstellung) auf '+' oder
'-' gesetzt werden. Das jeweilige Vorzeichen gibt die Wir-
kungsrichtung wieder. Die Änderungen erfolgen durch
Drehbewegungen am '3-D-Hotkey'.
Abschließend können Sie die Trimmfunktion einstellen.
Dabei muss festgelegt werden, wie die Trimmungen der
beiden Kanäle wirken sollen. Im entsprechenden Fenster
'TRIM' besteht die Möglichkeit 'AUS' oder 'EIN' einzustel-
len. Im 'EIN'-Betrieb wirkt die Trimmung des Masterkanals
auch auf den Slavekanal. Andernfalls sind beide Kanäle
entkoppelt. Nach der Markierung des Feldes, erfolgt die
Umstellung des Modus mit dem '3-D-Hotkey' und die
Bestätigung mit der 'ENTER'-Taste.
• Vorgaben für Slavekanal programmieren
Die Einstellungen laufen nach dem gleichen Verfahren ab.
Das 'Slave'-Feld markieren, mit dem '3-D-Hotkey' die
Funktion bestimmen und die Auswahl mit ENTER bestäti-
gen. Wenn gewünscht, anschließend den Verbindungsmo-
dus, wie oben beschrieben, aktivieren.
Danach müssen Sie festlegen, welcher AFR-Modus für den
Slave-Kanal gelten soll. ("STK-STK" = Stick to Stick Modus)
'STK-STK' = AUS
Die Masterfunktion wirkt auf den Slavekanal ohne die vor-
eingestellten Master-Steuergebereinstellungen und mischt
auch nur auf den gewählten Slavekanal.
'STK-STK' = EIN
In diesem Modus werden die Master-Steuergebereinstel-
lungen, wie D/R, AFR, EXPO etc. auch auf den Slavekanal
gemischt. Darüber hinaus wirkt in diesem Modus die
Mischfunktionen auch eventuelle weitere Vermischungen
des Slavekanals.
Beispiel: Modelltyp 2 Querruder:
Eine Mischung von Höhenruder auf Querruder im 'STK-STK'
Modus wirkt auf beide Querruder.
Wählen Sie den Modus entprechend und schalten Sie gegebe-
nenfalls den Modus von 'AUS' auf 'EIN', durch Drehbewegung
am '3-D-Hotkey'. Mit einer Betätigung der 'ENTER'-Taste
beenden Sie den Vorgang.
• Einstellungen für Feinabgleich vornehmen
Es lässt sich ein Geber programmieren mit dem ein Feinab-
gleich der Mischereinstellung durchgeführt werden kann.
Die Umsetzung erfolgt in der Zeile 'TRIMM'. Zuerst muss
der gewünschte Geber 'GEBR' bestimmt werden. Dazu das
entsprechende Feld markieren und die Auswahl mit dem '3-
D-Hotkey' vornehmen. Jeder der zusätzlichen Geber kann
T 12 Z
ausgewählt werden.
Danach muss der Betriebsmodus für den Geber bestimmt
werden. Die Auswahl erfolgt nach dem bekannten Schema.
Das Feld 'Mode' muss mit dem Cursor markiert und die
Auswahl mit dem '3-D-Hotkey' erfolgen. Insgesamt stehen

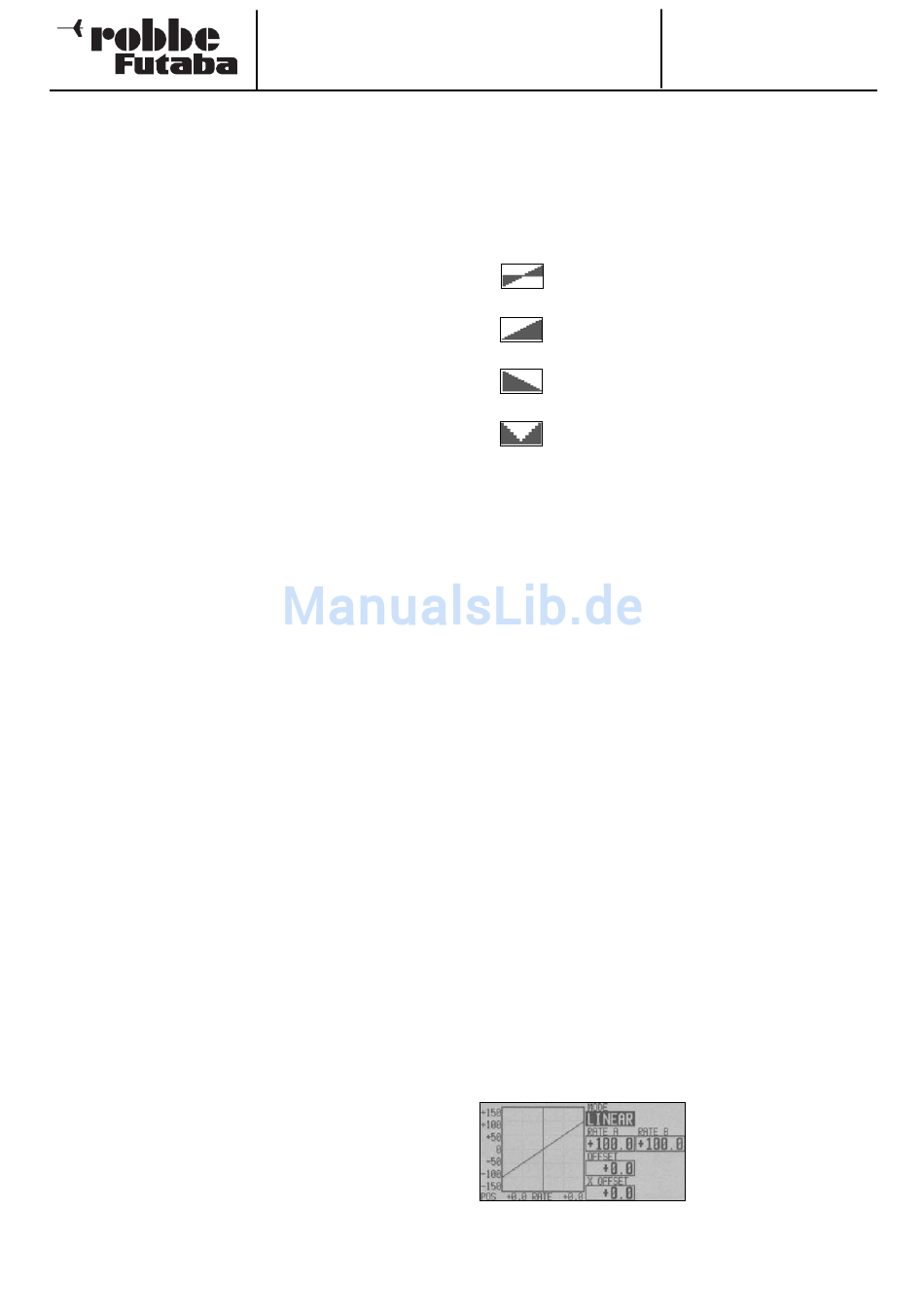

dabei vier Modi zur Verfügung, deren Funktion schematisch
im Display dargestellt wird. Dabei bedeutet:
In der Mittelstellung des Gebers beträgt die Zumischrate 0%,
bewegt man den Geber nach rechts oder links
wird der Wert vergrößert bzw. verkleinert.
In der linken Endposition des Gebers beträgt die Zumischrate
0%, bewegt man den Geber nach rechts wird der
Wert vergrößert.
In der rechten Endposition des Gebers beträgt die Zumi-
schrate 0%, bewegt man den Geber nach links
wird der Wert vergrößert.
In der Mittelstellung des Gebers beträgt die Zumischrate 0%,
bewegt man den Geber nach rechts oder links
wird der Wert jeweils vergrößert.
• Servogeschwindigkeit / Verzögerungszeit einstellen
In der Zeile 'SPEED' kann für beide Laufrichtungen Hin-
und Rücklauf (ZUR) eine Geschwindigkeit vorgegeben wer-
den. Der Einstellbereich liegt zwischen 0 und 27 Schritten.
Dabei gilt: je höher die Zahl umso langsamer läuft das
Servo, die Schrittweite 27 entspricht einer Verzögerung von
9 Sekunden. Die Verstellung erfolgt mit dem '3-D-Hotkey'.
Die Voreinstellung beträgt '0'. Durch eine Betätigung von
mind. 1 Sek. der 'ENTER'-Taste gelangt man zur Grundein-
stellung zurück.
In der Zeile 'VERZG' kann jeweils für die Start- und Stop-
Phase eine Verzögerungszeit von 0 bis 9 Sek. vorgegeben
werden. Damit ist z.B. beim Einschalten (Start) die Zeit
gemeint, die von der Schalterbetätigung bis zur vollen Wirk-
samkeit des Mischers vergeht. Mit 'STOP' wird eine Aus-
schaltverzögerung programmiert.
Zur Programmierung muss das entsprechende Feld mar-
kiert und die Eingabe mit dem '3-D-Hotkey' vorgenommen
werden. Die Voreinstellung beträgt 0,0 Sek.. Durch Betäti-
gung der 'ENTER'-Taste für mind. 1 Sek. wird die Vorein-
stellung wieder aktiviert.
• Mischwerte bzw. Mischkurve einstellen
Zunächst muss die Kurvenform bestimmt werden. Markie-
ren Sie im obersten Programmier-Display das Feld 'MODE'
und treffen Sie die Auswahl mit dem '3-D-Hotkey'. Als Kur-
venform stehen dabei zur Verfügung:
LINEAR:
EXP1:
EXP2:
VTR:
LINIE:
KURVE:
Durch Betätigung der 'ENTER'-Taste wird die gewählte
rung der AFR/ Dual-Rate Kurven. Lesen Sie bitte im Kapitel
13.2 auf der Seite 44 nach.
46
Bestell Nummer
2,4GHz: F 8068
linearer Kurvenverlauf
exponentialer Kurvenverlauf (Kurve 1)
exponentialer Kurvenverlauf (Kurve 2)
Kurvenverlauf für 3-D Kunstflug
geradlinig verlaufende 9 (17)-Punkte Kurve
9 (17)-Punkte Kurve mit Wendepunkten
Kurven form aktiviert und
als Grafik dargestellt. Das
Beispiel
Displayausschnitt eine line-
are Kurve.
Die Einstellungen werden
genau so vorgenommen
wie bei der Programmie-
zeigt
als
