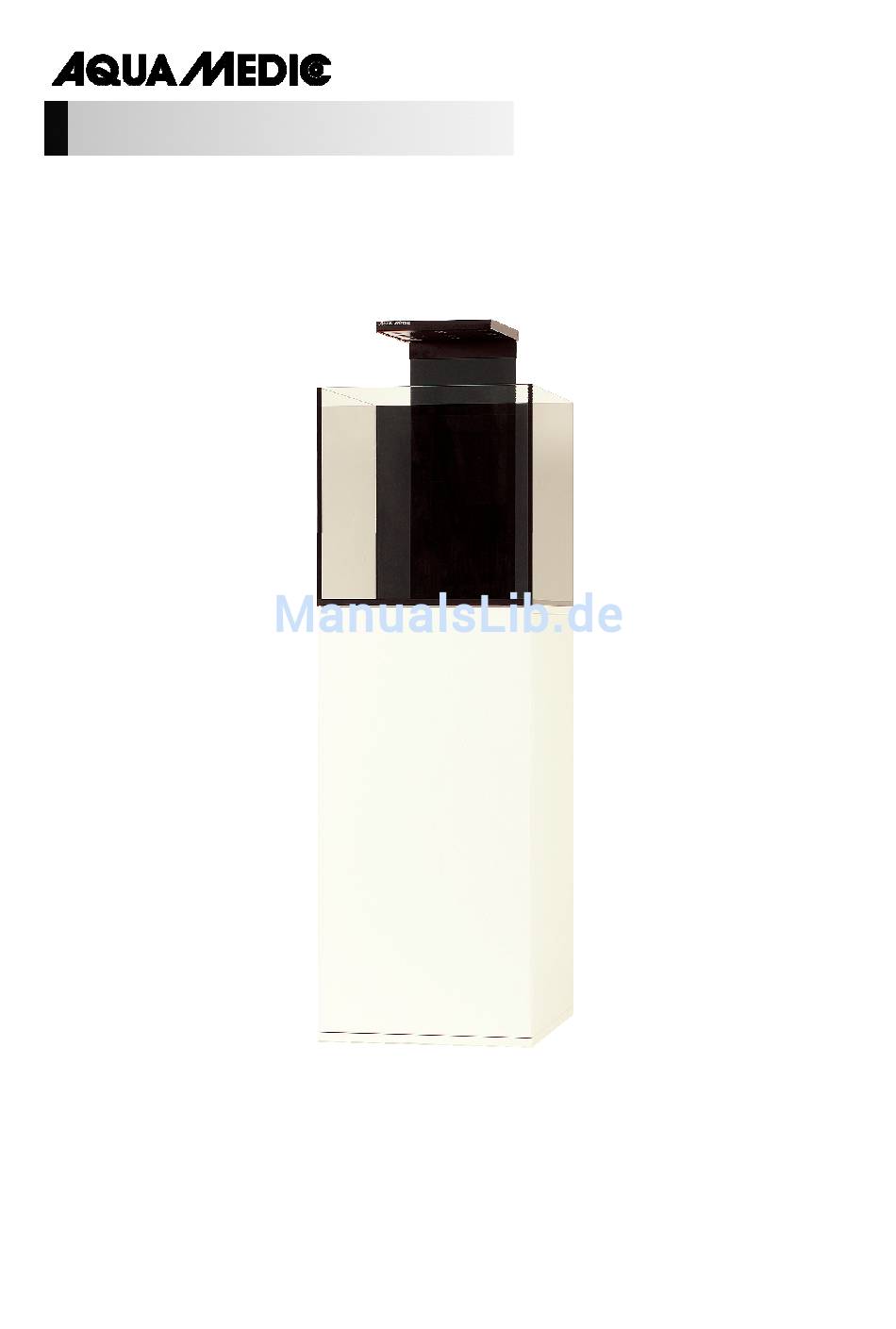

- Seite 1 Cubicus CF Bedienungsanleitung D Das Meerwasseraquarium Cubicus CF ist ein Komplettsystem mit Abschäumer, Unterschrankfilter und Beleuchtung. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany ___________________________________________________________________________________________...
- Seite 2 Lieferumfang Das Meerwasserkomplettsystem Cubicus CF hat folgenden Lieferumfang: - Aquarium 50 x 60 x 50 cm - Unterschrank mit Unterschrankfilter - Abschäumer EVO 500 - Förderpumpe DC Runner 1.2 - Beleuchtung aquareefLED Nicht im Lieferumfang enthalten sind Zeitschaltuhr, Heizung und eine Steckdosenleiste.
- Seite 3 Belüftungswinkel 10. Verstellbares Gelenk Rückförderleitung Im Cubicus CF befindet sich hinter der schwarzen Scheibe, an der die Beleuchtung montiert wird, ein Überlaufsystem bestehend aus Überlaufschacht mit Kämmen, einem geschlitzten Rohr, durch das das Wasser zum Filter gelangt, einem Notüberlauf und der neben dem Überlaufschacht angebrachten Rückförderleitung.
-
Seite 4: Lieferumfang
4.1. Lieferumfang Der EVO 500 besteht aus: - dem eigentlichen Abschäumerteil mit Schaumtopf und Deckel - einer Dispergatorpumpe DC Runner 1.2 incl. Aqua Medic 3D-Nadelrad, Controller und Sicherheitstransformator - der Halteeinheit zur Anbringung im Aquarium - 8-mm Schlauch mit Schalldämpfer... -
Seite 5: Aufbau Des Abschäumers
4.2. Aufbau des Abschäumers Abb. 4: EVO 500 1. Schaumtopfdeckel 10. Halteschlitten 2. Schaumtopf 11. Befestigungsprofil mit Schrauben 3. O-Ring 12,5 x 1,5 12. Ablaufrinne 4. Wasserstandsregler 13. Stutzen für Pumpenaufnahme 5. Abschäumerkörper 14. Schalldämpfer mit 6. Dispergatorpumpe DC Runner 1.2 Schlauchanschlüssen 7. -
Seite 6: Gummifüße
Abb. 5: Aufbau der Dispergatorpumpe DC Runner 1.2 mit 3D-Nadelrad 1. 4 Gummifüße 7. O-Ring Kreiselgehäuse 2. Halteplatte 8. O-Ringe Druckstutzen 3. Pumpenmotor 9. Verschluss Kreiselgehäuse 4. Keramiklager hinten 10. Luftansaugdüse 5. Rotor mit 3D-Nadelrad 11. Anschluss für Luftschlauch 6. Keramiklager vorn 12. - Seite 7 Die Dispergatorpumpe des EVO 500 saugt das Wasser direkt aus dem Aquarium oder aus der Filterkammer selbsttätig an, vermischt es im Kreiselgehäuse mit Luft, die durch den dort entstandenen Unterdruck angesogen und vom Aqua Medic 3D-Nadelrad (Abb. 5, Nr. 5) in feinste Luftblasen zerschlagen wird. Dieses Wasser-Luft-Gemisch wird dann in das Reaktionsrohr des Eiweißabschäumers hineingepumpt, wo sich die organischen Inhaltsstoffe an die Blasen anlagern...
- Seite 8 Setzen Sie Ihr Meerwasser mit Osmosewasser an, um Algenprobleme durch Kieselsäuren, Phosphate und Nitrate von Beginn an zu minimieren. Meersalz der Firma Aqua Medic ist aus Salzen mit hoher Reinheit zusammengesetzt. Auf diese Weise unterstützen sie den Aquarianer bei seinen...
- Seite 9 Construct. Garantie AB Aqua Medic GmbH gewährt eine 12-monatige Garantie ab Kaufdatum auf alle Material- und Verarbeitungsfehler des Gerätes. Auf die Dichtigkeit des Beckens gewähren wir eine Garantie von drei Jahren. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instand setzen (ausgenommen Frachtkosten).
- Seite 10 Cubicus CF Operation Manual ENG The saltwater aquarium Cubicus CF is a complete system incl. skimmer, cabinet filter system and lighting. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany __________________________________________________________________________________________...
- Seite 11 First of all, the aquarium has to be cleaned with clear water. Fig. 1: Filter chamber Cubicus CF Circulation pump DC Runner 1.2 Filter sponge...
- Seite 12 Ventilation angle Adjustable joint for return line In the Cubicus CF, there is an overflow system behind the black panel to which the light is mounted. The system consists of an overflow shaft with combs, a slotted pipe through which the water enters the filter, an emergency overflow and a return line placed next to the overflow shaft.
-
Seite 13: Product Description
4.1. Product description The EVO 500 consists of the following parts: - foam cup and lid - a venturi pump DC Runner 1.2 incl. Aqua Medic 3D-needle wheel, controller and safety transformer - retaining unit for mounting in the aquarium... - Seite 14 4.2. Parts of the EVO 500 Fig. 4: EVO 500 Lid for foam cup 9. Retaining unit for adjusting screw Foam cup 10. Holding unit O-ring 12,5 x 1,5 11. Mounting profile (with screws) Water level controller 12. Discharge Skimmer body 13.
- Seite 15 Fig. 5: Venturi pump DC Runner 1.2 incl. 3D-needle wheel 1. 4 rubber feet 7. Housing’s sealing 2. Retaining plate 8. Seals for pressure connection 3. Pump motor 9. Pump head 4. Rear ceramic bearing 10. Air intake nozzle 5. Rotor incl. 3D needle wheel 11.
- Seite 16 The venturi pump draws the water out of the filter chamber, mixes it with air in the pump housing which is then cut into small air bubbles by the Aqua Medic 3D needle wheel (Fig. 5, No. 5). This water/air mixture is then pumped into the reaction pipe where the organic substances are taken up by air bubbles.
- Seite 17 The lamp is fixed to the separating wall by means of the two screws and the plastic strip. Operating the aquarium For operating the Cubicus CF, we recommend our Reef Life series as acessories: Reef Life Calcium supplies corals with essential calcium and trace elements. •...
- Seite 18 These statements do not affect your statutory rights as a customer. If your AB Aqua Medic GmbH product does not appear to be working correctly or appears to be defective please contact your dealer in the first instance.
- Seite 19 Cubicus CF Mode d’emploi F L’aquarium d’eau de mer Cubicus CF constitue d’un système complet avec écumeur, filtre dans le meuble et éclairage. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Allemagne ___________________________________________________________________________________________...
- Seite 20 Composition du colis Le système complet Cubicus CF contient les éléments suivants: - Aquarium de dimensions: 50 x 60 x 50 cm - Meuble support avec filtre incorporé - EVO 500 - Pompe de brassage DC Runner 1.2 - Eclairage aquareefLED La minuterie, le chauffage et le bloc multiprise ne sont pas compris dans le colis.
- Seite 21 10. Articulation réglable de la conduite de retour Un système de trop plein se trouve à l’arrière de la vitre noire du Cubicus CF, à laquelle on fixe l’éclairage, système composé d’un compartiment de trop plein avec peigne, un tuyau fendu par lequel l’eau arrive dans le filtre, un débordement de secours et le tuyau d’approvisionnement situé...
-
Seite 22: Contenu Du Colis
L’EVO 500 se compose de: - l’écumeur lui-même avec son récipient de collecte d’écume et le couvercle - une pompe dispergator DC Runner 1.2 avec Aqua Medic roue à aiguilles 3D, Controller et transformateur compris. - l’unité de support pour la fixation à l’aquarium... - Seite 23 4.2. Montage de l’écumeur Schéma 4: EVO 500 1. Couvercle du récipient à écume 9. Support pour vis d’ajustage 2. Récipient à écume 10. Support de réglage 3. Joint 12,5 x 1,5 11. Profilé de fixation avec vis 4. Ajusteur du niveau d’eau 12.
- Seite 24 Schéma 5: Composition de la pompe dispergator DC Runner 1.2 avec roue à aiguilles 3D 4 pieds en caoutchouc 7. Joint O du boîtier Plaque support 8. Joints O manchon pression Moteur de la pompe 9. Fermeture du boîtier Roulement arrière en céramique 10.
- Seite 25 éclaté en très fines bulles par la roue à aiguilles 3D Aqua Medic (schéma 5, No. 5). Ce mélange eau/air est ensuite pompé dans le tuyau à réaction, où les substances organiques se fixent sur les bulles, formant une écume qui est dirigée vers le récipient...
- Seite 26 A l’aide des deux vis de fixation et de la bande de plastique l’éclairage est fixé à la vitre de séparation. Entretien de l’aquarium Comme accessoires pour le fonctionnement du CUBICUS CF nous recommandons notre gamme Reef Life: Reef Life Calcium sert à l’approvisionnement des coraux en oligo-éléments et calcium.
- Seite 27 Construct. Garantie AB Aqua Medic GmbH donne une garantie de 12 mois à partir de la date d’achat sur tout défaut de matériau et/ou de fabrication de l’appareil. La facture d’achat (ticket de caisse) sert de preuve. Durant cette période nous remettrons gratuitement le produit en état par installation de pièces neuves ou remises en état (sauf frais de port).
