72 de | Anschluss
5.2.5 Externe Leistungsverstärker
Der Voice Alarm Router hat 2 Ausgänge für externe Leistungsverstärker (Linepegel 1 V) und
1 Eingang für externe Leistungsverstärker (100 V), um zwei externe Leistungsverstärker
anzuschließen. Die Funktion der externen Leistungsvertärker (z. B. eines Plena
Leistungsverstärker) hängt von der Kanalbetriebsart ab, für den das System konfiguriert ist
(siehe Abschnitt 1-Kanal-Betrieb, Seite 82 und Abschnitt 2-Kanal-Betrieb, Seite 83).
Siehe die Informationen unten zum Anschließen des externen Leistungsverstärker 1 an einen
Voice Alarm Router:

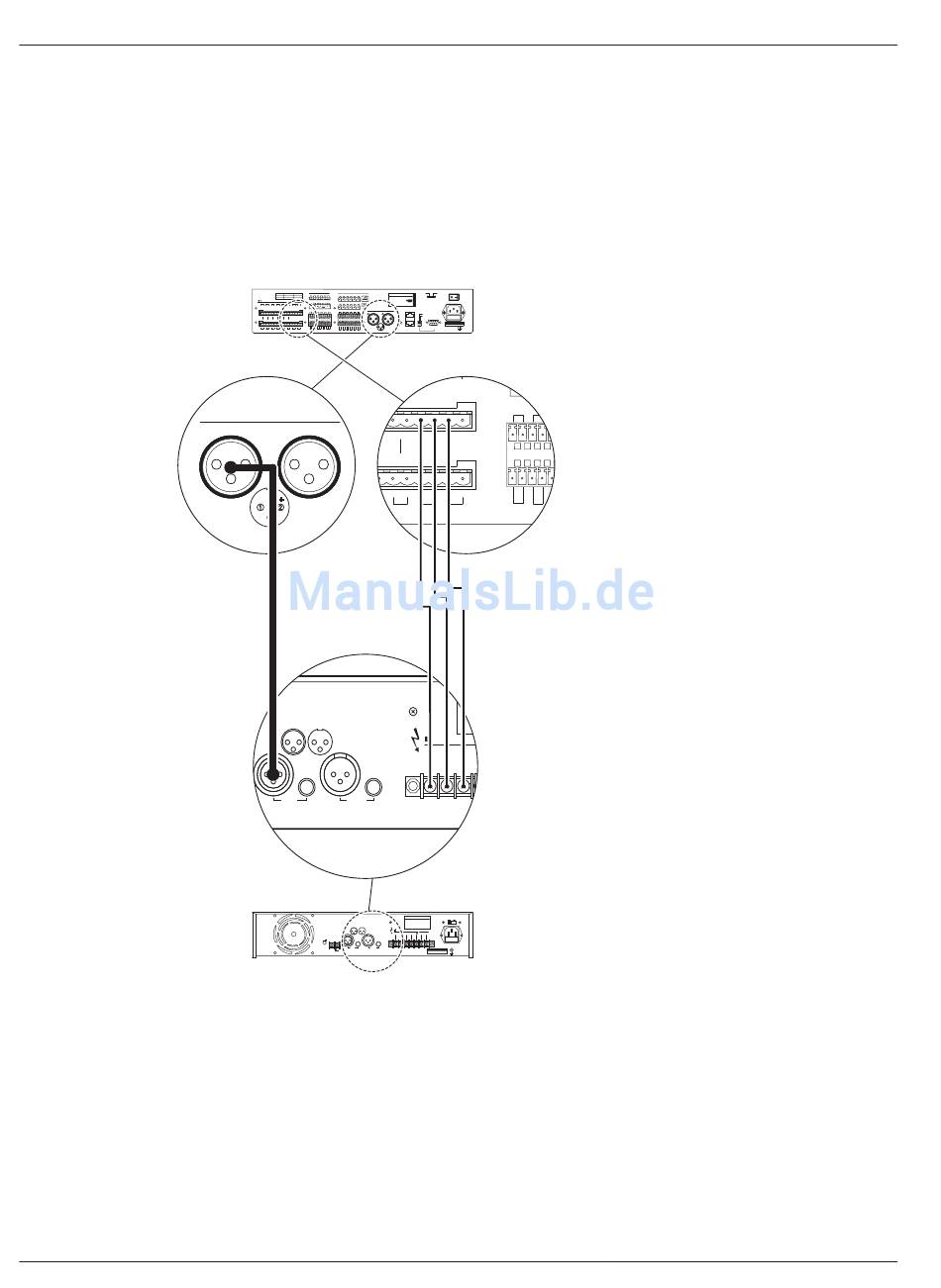

Bild 5.21: Anschließen eines externen Leistungsvertärker 1
Siehe die Informationen unten zum Anschließen des externen Leistungsverstärker 2 an einen
Voice Alarm Router:
2013.07 | V2.0 |
Design & Quality 0V 0 100V 0 100V 70V 0 100V
The Netherlands
Out
0V 0 100V 0 100V 0
GND
Z5
Amplifier 2
Amplifier 1
+ GND GND +
1 2 1 2
- -
3 3
line in line out
Installation and Operation manual
NC
Z1 Z2 Z3
+24V-
Z6 Booster 2 in DC In B
TRG1 TRG2
Failure
100V 70V 0 0
Plena
Bosch Security Systems B.V.
