- Seite 1 HANDBUCH HighTECH Line PROTECTION TECHNOLOGY MADE SIMPLE MRP2 LEISTUNGS-RICHTUNGSRELAIS LEISTUNGS-RICHTUNGSRELAIS Originaldokument Deutsch Revision: C...
- Seite 2 SEG Electronics GmbH Handbuch MRP2 SEG Electronics GmbH behält sich das Recht vor, jeden beliebigen Teil dieser Publikation zu jedem Zeitpunkt zu verändern. Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden geprüft und sind korrekt. SEG Electronics GmbH übernimmt keinerlei Garantie.
-
Seite 3: Inhaltsverzeichnis
Handbuch MRP2 SEG Electronics GmbH Inhalt Übersicht und Anwendung ................. 5 Merkmale und Eigenschaften ..............6 Aufbau ......................7 Anschlüsse .......................... 7 3.1.1 Analogeingänge ......................8 3.1.2 Ausgangsrelais ........................ 8 3.1.3 Blockiereingang ....................... 8 3.1.4 Reseteingang ........................8 LEDs ..........................10 Funktionsweise .................. - Seite 4 SEG Electronics GmbH Handbuch MRP2 7.3.1 Einstellbereiche MRP2-1 und MRP2-3 ................. 31 7.3.2 Einstellbereiche und Stufung MRP2-R1 und MRP2-R3 ..........31 7.3.3 Schnittstellenparameter ....................32 Ausgangsrelais ......................... 32 Bestellformular................... 33 DOK-TD-MRP2, Rev. C...
-
Seite 5: Übersicht Und Anwendung

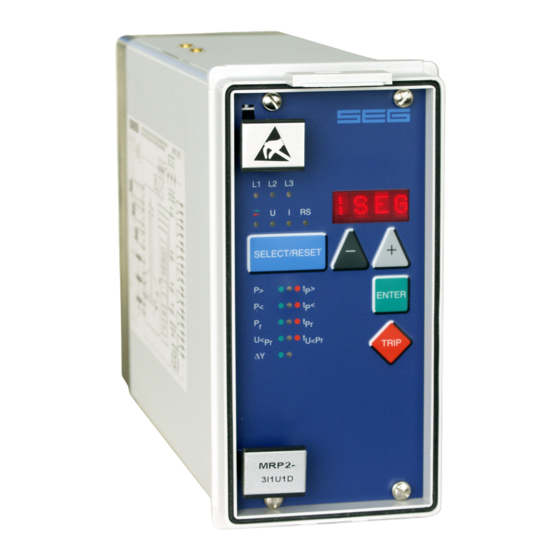

Handbuch MRP2 SEG Electronics GmbH 1. Übersicht und Anwendung Das Leistungsrelais MRP2 wird in dreiphasigen Netzen zur Wirkleistungsmessung verwendet. Bei der einphasigen Geräteversion MRP2-1 wird von einer symmetrischen Belastung der drei Phasen ausgegangen, so dass die Leistungsmessung einphasig erfolgen kann. Für Anwendungen, bei denen zwei Rückleistungsschaltpunkte mit erhöhter Genauigkeit erforderlich sind, steht die... -
Seite 6: Merkmale Und Eigenschaften
SEG Electronics GmbH Handbuch MRP2 2. Merkmale und Eigenschaften Außer den in der allgemeinen MR-Beschreibung genannten Merkmalen und Eigenschaften verfügt das MRP2 über: Messung der Effektivleistung durch Multiplikation und Integration der Momentanwerte von Strom und Spannung Korrekte Messung auch bei ungleich belasteten Phasen (MRP2-3) ... -
Seite 7: Aufbau
Handbuch MRP2 SEG Electronics GmbH 3. Aufbau Anschlüsse Abbildung 3.1: Anschlussbild MRP2-1 und MRP2-R1 (Stern-/Dreieckumschaltung ist auf DELTA einzustellen) Abbildung 3.2: Anschlussbild MRP2-3 und MRP2-R3 (Stern-/Dreieckumschaltung ist auf Y einzustellen) DOK-TD-MRP2, Rev. C... -
Seite 8: Analogeingänge
SEG Electronics GmbH Handbuch MRP2 Abbildung 3.3: Anschluss der Spannungswandler in V-Schaltung 3.1.1 Analogeingänge Dem Schutzgerät MRP2-3 werden die analogen Eingangssignale der Leiterströme I (B3 - B4), I (B5 - B6), I (B7 - B8) und die Phasenspannungen U1(A3), U2 (A5), U3 (A7) mit A8 als Sternpunkt jeweils über getrennte Eingangswandler zugeführt (Sternschaltung). - Seite 9 Handbuch MRP2 SEG Electronics GmbH Abbildung 3.4: Frontplatte MRP2-1 und MRP2-R1 Abbildung 3.5: Frontplatte MRP2-3 und MRP2-R3 DOK-TD-MRP2, Rev. C...
-
Seite 10: Leds
SEG Electronics GmbH Handbuch MRP2 LEDs Messwerte werden im Display begleitend durch die LEDs P, L1, L2, L3, U und I dargestellt (siehe Kapitel 5.3). Das MRP2 hat eine LED für die Richtungsanzeige (grüner und roter Pfeil). Leuchtet diese grün, wird Leistung abgegeben, leuchtet sie rot, wird Rückleistung angezeigt. -
Seite 11: Funktionsweise
Handbuch MRP2 SEG Electronics GmbH 4. Funktionsweise Analogteil Die von den Hauptstromwandlern eingeprägten Wechselströme werden im Analogteil über Eingangsübertrager und Bürden in galvanisch getrennte Spannungen umgesetzt. Ebenso werden die Eingangsspannungen über Eingangsspannungswandler galvanisch getrennt. Der Einfluss von induktiv und kapazitiv eingekoppelten Störungen wird anschließend von den RC-Analogfiltern unterdrückt. -
Seite 12: Messprinzip
SEG Electronics GmbH Handbuch MRP2 Messprinzip Der Mikroprozessor errechnet die Phasenleistung durch Multiplikation der Momentanwerte von Strom und Spannung, p(t) = u(t) x i(t). Während einer Spannungsperiode werden je 18 Messwerte des Stromes und der Spannung erfasst. Anschließend wird die Leistung p(t) über eine Periode integriert. -
Seite 13: Bedienungen Und Einstellungen
Handbuch MRP2 SEG Electronics GmbH 5. Bedienungen und Einstellungen Einstellbare Parameter Funktion Display Anzeige Benötigte Begleitende Tastenbetätigung Normaler Betrieb Betriebsmesswerte Aktuelle Messwerte Phasenspannungen, Spannung U <SELECT/RESET> L1/U, L2/U, L3/U, Phasenströme, einmal für jeden Wert L1/I, L2/I, L3/I Leistung und Leistungsrichtung... -
Seite 14: Einstellverfahren
SEG Electronics GmbH Handbuch MRP2 Einstellverfahren Nach einem kurzen Betätigen der Taste <SELECT/RESET> schaltet die Anzeige zyklisch auf den jeweils nächsten Messwert weiter. Nach den Betriebsmesswerten werden die Einstellparameter angezeigt. Die Einstellwerte können auch direkt durch Betätigen der <ENTER> Taste angezeigt und geändert werden. -
Seite 15: Ansprechwert Für Die Unterspannung U Rückleistungsstufe
Handbuch MRP2 SEG Electronics GmbH 5.2.2 Ansprechwert für die Unterspannung U< der spannungsabhängigen Rückleistungsstufe Beim Einstellen des Schwellwertes der Unterspannungsanregung erscheint auf dem Display ein Ansprechwert in Volt. Eine Anregung der spannungsabhängigen Rückleistungsstufe erfolgt wenn das Gerät eine Rückleistung größer Pr (Einstellwert siehe 5.2.1) und eine Unterspannung kleiner U<Pr in mindestens einer Phase misst. -
Seite 16: Y - Umschaltung Der Eingangswandler
SEG Electronics GmbH Handbuch MRP2 5.2.4 /Y - Umschaltung der Eingangswandler Alle Anschlüsse der Eingangsspannungswandler sind herausgeführt. Je nach gegebenen Netzverhältnissen lassen sich die Spannungseingänge in - oder Y - Schaltung anschließen. Sind diese in - Schaltung geschaltet, liegt die Außenleiterspannung an. In Y - Schaltung ist die anliegende Spannung um den Faktor 1/3 kleiner. -
Seite 17: Leistungsschalterversagerschutz T Cbfp
Handbuch MRP2 SEG Electronics GmbH 5.2.5 Leistungsschalterversagerschutz t CBFP Der Schalterversagerschutz basiert auf der Überwachung der Phasenströme bei einer Schutzauslösung. Diese Schutzfunktion wird erst nach einer Schutzauslösung aktiv. Es wird geprüft, ob alle Phasen- ströme innerhalb der Zeit t (Circuit Breaker Failure Protection) auf <1% x I abgefallen sind. -
Seite 18: Schutzblockierung Und Relaisrangierung
SEG Electronics GmbH Handbuch MRP2 5.2.11 Schutzblockierung und Relaisrangierung Das MRP2 besitzt eine frei parametrierbare Blockadefunktion. Abhängig von der angelegten Spannung (im Bereich der Versorgungsspannung) an D8/E8 werden die vom Anwender ausgewählten Funktionen blockiert. Die Parametrierung ist folgendermaßen durchzuführen: Parametrierung des Blockadeeingangs: ... - Seite 19 Handbuch MRP2 SEG Electronics GmbH Definition: Alarmrelais werden sofort bei Anregung aktiviert. Auslöserelais werden nur nach Ablauf der Auslöseverzögerung aktiviert. Die Relaisrangierung erfolgt folgendermaßen: Die LEDs P>, P< und Pr sind zweifarbig und leuchten grün, wenn die Ausgangsrelais als Alarmrelais zugeordnet werden und rot wenn die Ausgangsrelais als Auslöserelais zu...
-
Seite 20: Messwert- Und Fehleranzeigen
SEG Electronics GmbH Handbuch MRP2 Messwert- und Fehleranzeigen 5.3.1 Messwertanzeigen Im Normalbetrieb können beim MRP2-3 folgende Messwerte angezeigt werden: Gesamte Drehstromwirkleistung (LEDs L1,L2,L3 grün) Wirkleistung Phase L1 (LED L1 grün) Wirkleistung Phase L2 (LED L2 grün) ... -
Seite 21: Fehlerspeicher
Handbuch MRP2 SEG Electronics GmbH 5.3.3 Fehlerspeicher Bei einer Anregung oder Auslösung des Gerätes werden die Fehlerwerte und Zeiten spannungsausfallsicher gespeichert. Das MRP2 verfügt über einen Fehlerwertspeicher für bis zu acht Fehlerfälle. Bei weiteren Auslösungen wird der jeweils älteste Datensatz überschrieben. -
Seite 22: Rücksetzen
SEG Electronics GmbH Handbuch MRP2 Rücksetzen Bei MRP2-Geräten bestehen die folgenden drei Möglichkeiten, um die Anzeige des Gerätes sowie die Ausgangsrelais bei Jumperstellung J3 = EIN zurückzusetzen. Manueller Reset Durch ein langes Betätigen der Taste <SELECT/RESET> (ca. 3 Sekunden) Elektrischer Reset ... - Seite 23 Handbuch MRP2 SEG Electronics GmbH Berechnungsbeispiel 1 Generatorwirkleistung = 625 kVA x 0,8 = 500 kW Nennstrom des MRP2 = 5 A Nennspannung des MRP2 = 400 V (Außenleiterspannung) Übersetzung = 1000 A / 5 A des Stromwandlers = 200 ...
-
Seite 24: Wartung Und Inbetriebnahme
SEG Electronics GmbH Handbuch MRP2 6. Wartung und Inbetriebnahme Die folgenden Testanweisungen dienen zum Testen der Gerätefunktionen und zur Inbetriebnahme. Um ein Zerstören des Gerätes zu vermeiden und eine korrekte Funktion zu gewährleisten, müssen folgende Punkte beachtet werden: Die Geräte-Nennhilfsspannung muss mit der gegebenen Hilfsspannung vor Ort überein- stimmen. -
Seite 25: Prüfen Der Einstellwerte
Handbuch MRP2 SEG Electronics GmbH Prüfen der Einstellwerte Die dreiphasigen Messströme und -spannungen werden an die Eingangswandler des MRP2-3 an- geschlossen (Siehe Kapitel 5.2.3). Durch Betätigen der Taste <SELECT/RESET> wird der aktuelle Messwert auf dem Display angezeigt, der mit Hilfe des entsprechenden Messgerätes überprüft werden kann. -
Seite 26: Testschaltung Für Mrp2-Relais
SEG Electronics GmbH Handbuch MRP2 6.4.2 Testschaltung für MRP2-Relais Zum Testen der MRP2-Relais ist der Anschluss einer Spannungsquelle und einer Stromquelle mit einstellbarer Phasenlage erforderlich. Abb. 1 zeigt ein einfaches Beispiel einer einphasigen Testschaltung mit regelbarer Strom- und Spannungsquelle zum Prüfen des Gerätes. -
Seite 27: Prüfen Der Eingangskreise Und Überprüfen Der Messwerte
Handbuch MRP2 SEG Electronics GmbH 6.4.3 Prüfen der Eingangskreise und Überprüfen der Messwerte Die gemessene Wirkleistung ist abhängig von der berechneten Nennleistung P ���� �� = 3 ∙ �� �� �� √ 3 Zum Überprüfen der Messwerte muss ein Nennstrom (1A für I = 1A) in Phase 1 (Klemmen B3-B4) / √... -
Seite 28: Prüfen Des Schalterversagerschutzes
SEG Electronics GmbH Handbuch MRP2 6.4.6 Prüfen des Schalterversagerschutzes Zum Prüfen der Auslösezeit wird die Nennspannung angelegt und ein Prüfstrom eingeprägt, der in etwa das 2-fache des Nennstromes betragen sollte. Der Timer wird mit dem Auslösen des Auslöserelais einer Schutzfunktion (P<, P>, Pr) gestartet und mit dem Ansprechen des Relais für den Schalterversagerschutz gestoppt. -
Seite 29: Primärtest
Handbuch MRP2 SEG Electronics GmbH Primärtest Generell kann ein Test mit Strömen und Spannungen auf der Primärseite (Echttest) der Wandler in gleicher Weise wie der Test mit Sekundärströmen durchgeführt werden. Da die Kosten und die Belastung der Anlage unter Umständen sehr hoch sein können, sind solche Tests nur in Ausnahmefällen und nur dann, wenn es unbedingt erforderlich ist (bei sehr wichtigen... -
Seite 30: Technische Daten
SEG Electronics GmbH Handbuch MRP2 7. Technische Daten Weitere allgemeine technische Daten und Detailbeschreibungen entnehmen Sie bitte der Beschreibung "MR - Digitale Multifunktionsrelais" Messeingang Nenndaten: Nennstrom I 1A oder 5A Nennspannung U 100 V, 230 V, 400 V Nennfrequenz f... -
Seite 31: Einstellbereiche Und Stufung
Handbuch MRP2 SEG Electronics GmbH Einstellbereiche und Stufung 7.3.1 Einstellbereiche MRP2-1 und MRP2-3 Funktion Param Einstellbereich Stufung Ansprechtoleranzen eter P> P> 0,005...2,0 x P ; EXIT 0,005; 0,01; 0,02 x P siehe 7.1 1% bzw. 10 ms 0,04...120 s; EXIT 0,02;... -
Seite 32: Schnittstellenparameter
SEG Electronics GmbH Handbuch MRP2 7.3.3 Schnittstellenparameter Funktion Parameter Modbus-Protokoll RS485 Open Data Protocol Slave-Adresse 1 - 32 1 - 32 Baud-Rate 1200, 2400, 4800, 9600 9600 (fest) „even Parity“ (fest) Parität even, odd, no Tabelle 7.3: Schnittstellenparameter Ausgangsrelais Anzahl: Kontakte: 2 Wechsler für Auslöserelais/1 Wechsler für Melderelais... -
Seite 33: Bestellformular
Handbuch MRP2 SEG Electronics GmbH 8. Bestellformular Leistungsrichtungsrelais MRP2- Reine Rückleistungsmessung (2-stufig, empfindlich) Leistungsmessung einphasig dreiphasig Nennstrom Nennspannung: 100 V/110 V 230 V 400 V 19“-Einschub Bauform (12TE): Türeinbau Alternativ mit Modbus-Protokoll für die serielle Schnittstelle DOK-TD-MRP2, Rev. C... -
Seite 34: Einstell-Liste Mrp2
SEG Electronics GmbH Handbuch MRP2 Einstell-Liste MRP2 Projekt: Kom.-Nr.: Funktionsgruppe: = Ort: + Betriebsmittelkennzeichnung: - Relaisfunktionen: Passwort: Datum: Einstellung der Parameter Werkseinstel Aktuelle Funktion Einheit lung Einstellung /Y Eingangsspannungskorrektur je nach DELTA Schaltung der Eingangsspannungswandler P> Ansprechwert für Überlast 0,005/0,001 Auslöseverzögerung für Überlast... - Seite 35 Handbuch MRP2 SEG Electronics GmbH Einstellung der Kodierstecker Kodierstecker Werkseins Eigene Werkseinst. Eigene Einst. Werkseinst. Eigene Einst. Einst. Gesteckt Keine Funktion Nicht gesteckt Zuordnung der Ausgangsrelais: Funktion Relais 1 Relais 2 Relais 3 Relais 4 Werks- Eigene Werks- Eigene Werks-...
- Seite 36 Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden auf ihre Richtigkeit nach bestem Wissen geprüft. SEG Electronics GmbH übernimmt jedoch keinerlei Haftung für die Inhalte, sofern SEG Electronics GmbH dies nicht explizit zusichert.
