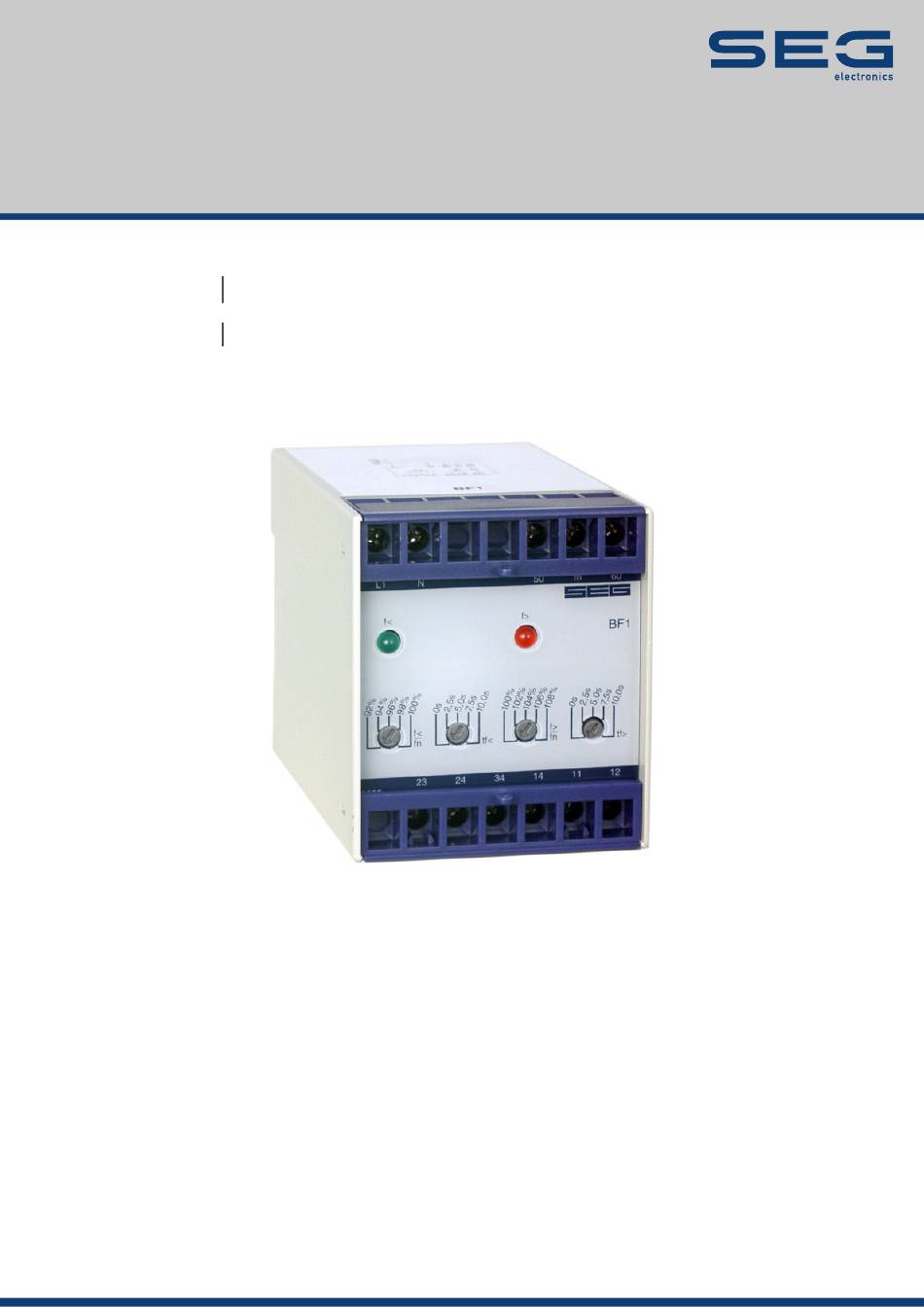

- Seite 1 HANDBUCH Basic Line PROTECTION TECHNOLOGY MADE SIMPLE FREQUENZRELAIS FREQUENZRELAIS Originaldokument Deutsch Revision: B...
- Seite 2 SEG Electronics GmbH Handbuch BF1 DE SEG Electronics GmbH behält sich das Recht vor, jeden beliebigen Teil dieser Publikation zu jedem Zeitpunkt zu verändern. Alle Information, die durch SEG Electronics GmbH bereitgestellt werden, wurden geprüft und sind korrekt. SEG Electronics GmbH übernimmt keinerlei Garantie.
- Seite 3 Handbuch BF1 DE SEG Electronics GmbH Anwendung Unter- und Überfrequenzüberwachung von einphasigen Netzen. Funktionsweise Das BF1 besitzt je eine unabhängige Über- (f>) und Unterfrequenzüberwachung (f<) mit getrennt einstellbaren Ansprechwerten und Auslösezeiten. Die Frequenzmesswerte werden dabei ständig mit den voreingestellten Grenzwerten verglichen.

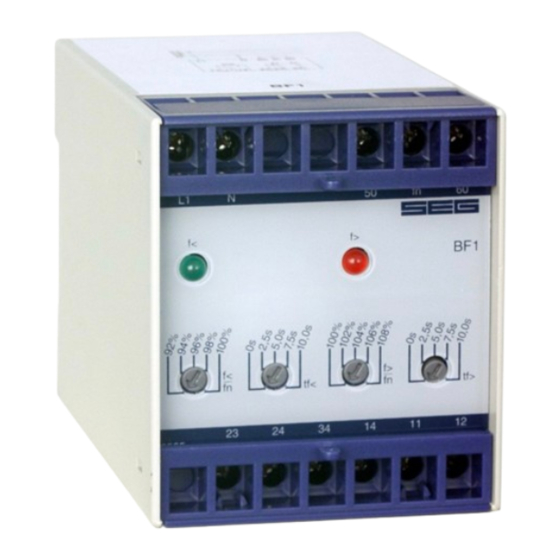

- Seite 4 SEG Electronics GmbH Handbuch BF1 DE Abbildung 1: Frontplatte Das BF1 ist, wie alle Geräte der BASIC LINE, für die Schnappschienenbefestigung auf Hutschiene nach DIN EN 50022 vorgesehen. Die Frontplatte des Gerätes wird durch eine plombier-bare Klarsichtabdeckung geschützt. Zur Einstellung des Gerätes bitte die Klarsichtabdeckung des Gerätes mit einem Schraubendreher an den dafür vorgesehenen Aussparungen öffnen!
- Seite 5 Handbuch BF1 DE SEG Electronics GmbH Hilfsspannungsversorgung Das BF1 benötigt keine separate Hilfsspannungsversorgung. Die Versorgungsspannung wird direkt aus der Messgröße gebildet. 3 Leitersystem 100 oder 110 V und 400 V Abbildung 3: Anschlussbild BF1-110 und BV1-400 4 Leitersystem 400/230 V...
- Seite 6 SEG Electronics GmbH Handbuch BF1 DE Anschlussklemmen Die Anschlussklemmen des Gerätes ermöglichen den Anschluss bis max. 2 x 2,5 mm² Leiterquerschnitt. Dazu ist die Klarsichtabdeckung des Gerätes abzunehmen. Einstellbereiche f<: 92 - 100 % fn tf<: 0 - 10 s f>:...
- Seite 7 Handbuch BF1 DE SEG Electronics GmbH DOK-TD-BF1D Rev. B...
