3. MONTAGE DER POWERMASTER-33 G2

Benötigtes Werkzeug: Kreuzschlitzschraubendreher Nr. 2
Der Montagevorgang für die PowerMaster-33 G2 ist auf den Abbildungen 3.1 - 3.10 dargestellt.

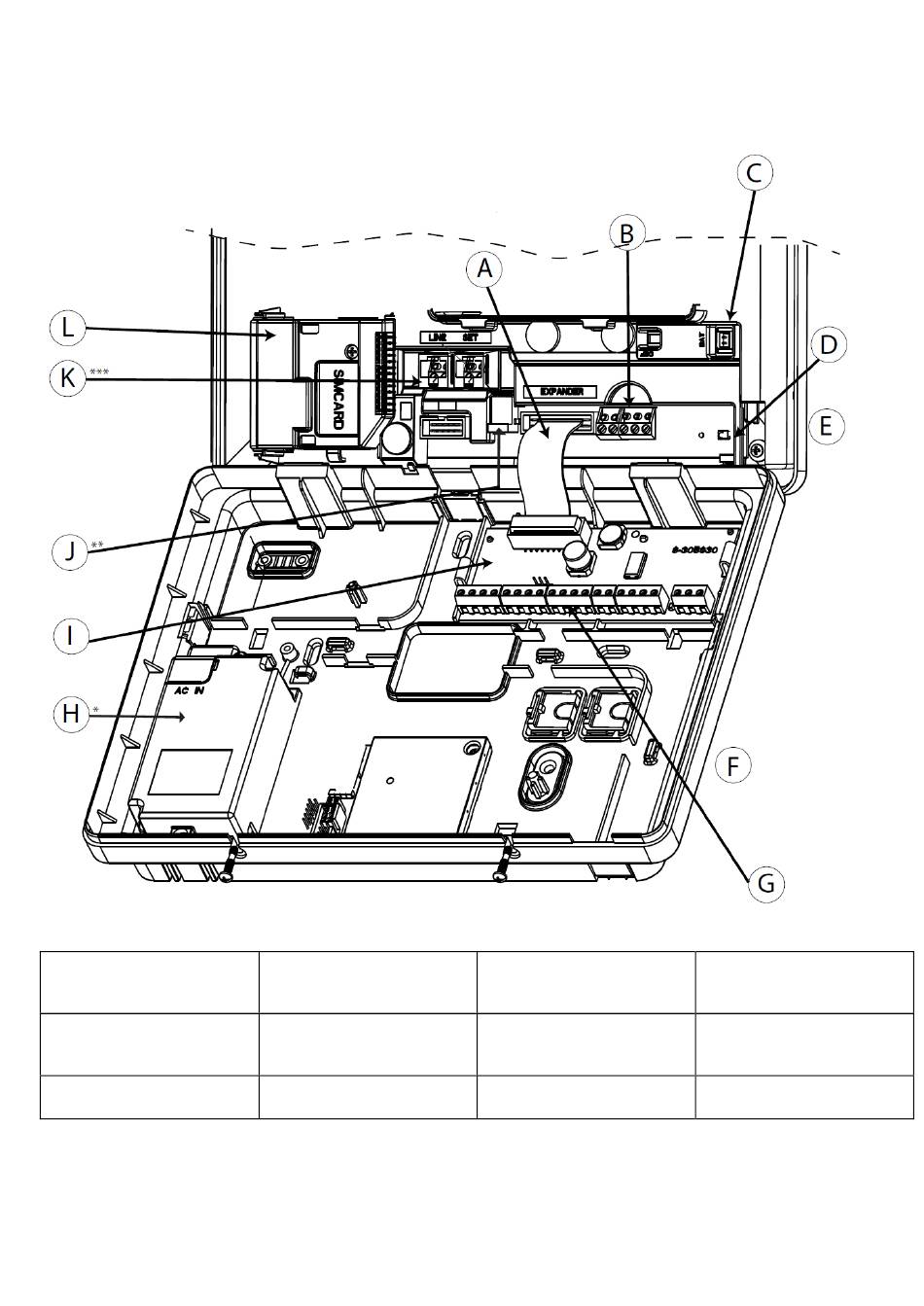

3.1.1 Anschlussschema der PowerMaster-33 G2 mit Erweiterungsmodul EXP-33

A. Flachkabel des
Erweiterungsmoduls
E. Vorderes Bauteil
I. Erweiterungsmodul EXP-
33
* oder externes Netzteil
** oder Anschlussbuchse für externe Stromversorgung
*** oder Anschlussklemmenblock bei nordamerikanischen Geräten
Abbildung 3.1.1 – Anschlussschema der PowerMaster-33 G2 mit Erweiterungsmodul EXP-33
D-307104
Powermaster-33 G2 Installationsanleitung
B. Anschlussklemmenblock
für verdrahtete Zone /
Spezialsirene
F. Hinteres Bauteil
J. Stromanschluss
C. Batterieanschlussbuchse D. Einlerntaste
G. Anschlussklemmenblock
des Erweiterungsmoduls
EXP-33
K. Anschlussbuchsen für
Telefonkabel
H. Stromversorgung
L. Mobilfunkmodul
