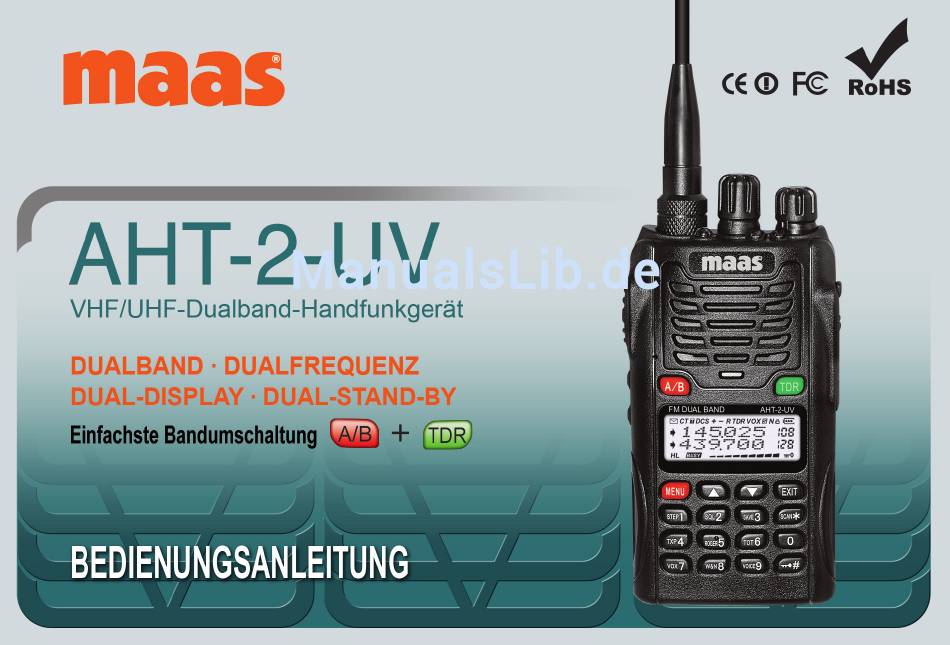

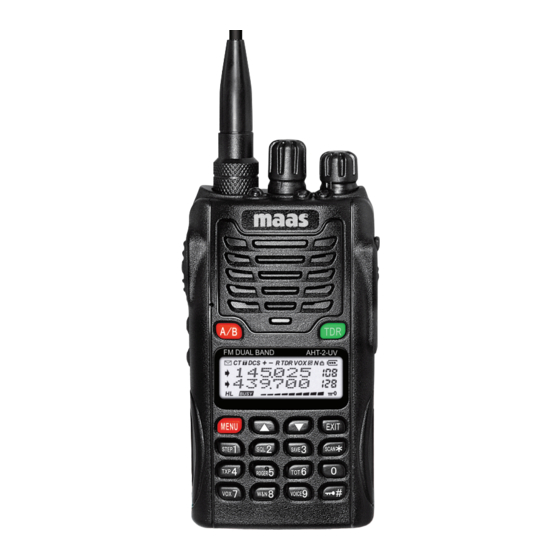

Maas AHT-2-UV Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Maas Anleitungen
  4. Funkgeräte
  5. AHT-2-UV
  6. Bedienungsanleitung

Maas AHT-2-UV Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Maas AHT-2-UV

Inhaltszusammenfassung für Maas AHT-2-UV

  • Seite 3 Vielen Dank dafür, dass Sie ein -Handfunkgerät erworben haben. Dieser Transceiver entspricht dem modernsten Stand der Technik, bietet Multifunktionalität und stabile Performance und ist leicht zu bedienen. Wir sind sicher, dass Sie mit der hohen Qualität des Geräts und seinen vielfältigen Funktionen, die auf Ihre Kommunikations- bedürfnisse abgestimmt sind, zufrieden sein werden.
  • Seite 4 Hinweise LESEN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, BEVOR SIE DIESES -HAND- FUNKGERÄT IN BETRIEB NEHMEN. Vorsicht: Hochfrequente Strahlung Wie alle Handfunkgeräte und Mobiltelefone strahlt auch dieses Funkgerät hochfrequente Energie ab. Die für die Europäische Union geltenden Grenzwerte werden eingehalten.
  • Seite 5 Professionelles FM-Handfunkgerät Funkgerät erfüllt folgende Standards in Bezug auf hochfrequente Strahlung: • United States Federal Communications Commission, Code of Federal Regulations; 47CFR part 2 sub-part J • American National Standards Institute (ANSI)/Institute of Electrical and Electronic Engineers (IEEE) C95. 1-1992 •...
  • Seite 6 Antenne & Akku • Wenn Sie die Antenne verlieren oder sie kaputt gegangen ist, muss man unbedingt ein Original- Ersatzteil verwenden. Bei Benutzung anderer Antennen kann das Funkgerät Schaden nehmen. • Setzen Sie unbedingt einen Original-Akku als Ersatz ein, wenn Sie sich einen neuen Akku beschaffen müssen.
  • Seite 7 Professionelles FM-Handfunkgerät No tizen...

  • Seite 8: Inhaltsverzeichnis

    Inhaltsverzeichnis Auspacken und überprüfen ....................1 Mitgeliefertes Zubehör ......................1 Beschreibung der Funktionen ..................2–3 Es geht los ..........................4–8 LC-Display ............................ 4 Bedienelemente und Anschlüsse ..................5–8 Direktzugriff auf die Menüs ..................9–12 Bedienung .......................... 13–44 Menü-Verriegelungsfunktion .................... 13–14 Frequenzschrittweite einstellen (STEP) –...
  • Seite 9 Professionelles FM-Handfunkgerät Sendezeit-Alarm einstellen (TOA) – MENÜ 10 ..............18–19 Quittungston einstellen (BEEP) – MENÜ 11 ................19 Einschalt-Anzeige wählen (PONMSG) – MENÜ 12 ..............20 Busy Channel Lockout einschalten (BCL) – MENÜ 13 ............20 Automatische Tastenverriegelung einschalten (AUTOLK) – MENÜ 14 ........ 21 Empfangs-CTCSS einstellen (R-CTCSS) –...
  • Seite 10 Inhaltsverzeichnis Speicherkanäle löschen (DEL-CH) – MENÜ 28 ................ 35 Reset-Funktion (RESET) – MENÜ 29 .................. 36–37 CTCSS-/DCS-Scan – MENÜ 30 ....................38 DTMF-Coder ..........................39 Prioritäts-Scan-Funktion ......................41 Revers-Frequenz-Funktion....................41–42 Signalisierung eines entladenen Akkus .................. 42 Signalisierung einer Sendezeitüberschreitung ..............42 Kanäle zur Scan-Liste hinzufügen ..................

  • Seite 11: Auspacken Und Überprüfen

    Packen Sie das Handfunkgerät vorsichtig aus. Bevor Sie die Verpackung entsorgen, sollten Sie prüfen, ob das Zubehör vollständig ist. Falls etwas fehlt, kontaktieren Sie bitte unverzüglich Ihren -Händler. Mitgeliefertes Zubehör FM DUAL BAND AHT-2-UV Handfunkgerät Antenne Li-Ionen-Akku Intelligentes Ladegerät Gürtelclip...

  • Seite 12: Beschreibung Der Funktionen

    Beschreibung der Funktionen 1. Dualbander, Dualfrequenzen, duales Display und Dual-Stand-by 2. Frequenzbereiche (lassen sich für die jeweiligen Einsatzländer anpassen): 136 bis 174 MHz und 350 bis 470 MHz (Rx/Tx), 136 bis 174 MHz und 400 bis 480 MHz (Rx/Tx), 136 bis 174 MHz und 420 bis 520 MHz (Rx/Tx), 136 bis 174 MHz und 400 bis 470 MHz (Rx/Tx), 136 bis 174 MHz und 245 bis 250 MHz (Rx/Tx), 136 bis 174 MHz und 216 bis 280 MHz (Rx/Tx), 136 bis 174 MHz und 225 bis 226 MHz (Rx/Tx), 136 bis 174 MHz und 430 bis 440 MHz (Rx/Tx).
  • Seite 13 Professionelles FM-Handfunkgerät 17. Revers-Frequenz 18. Multifunktionaler Scan 19. Prioritäts-Scan-Funktion 20. Helles Blinklicht 21. Frequenzschrittweite wählbar (5/6,25/10/12,5/25/50/100 kHz) 22. Sendeleistung umschaltbar (VHF: 5/1 W; UHF: 4/1 W) 23. Li-Ionen-Akku mit hoher Kapazität 24. Intelligentes Ladegerät 25. Offset-Frequenz einstellbar (0 bis 69,950 MHz) 26.

  • Seite 14: Es Geht Los

    Es geht los LC-Display Im Display werden je nach gewähltem Betriebszustand die verschiedenen Informationen angezeigt. Die nachfolgende Abbildung dient zur Erläuterung der einzelnen Symbole bzw. Zeichen. Revers-Frequenz Offset (negativ) Dualband VOX-Funktion Offset (positiv) Signal auf Nebenfrequenz Bandbreitenanzeige Akku-Ladezustand CTCSS Menü-/Kanalnummer Bandmarker Frequenzanzeige Menü-/Kanalnummer...

  • Seite 15: Bedienelemente Und Anschlüsse

    Professionelles FM-Handfunkgerät Bedienelemente und Anschlüsse Drehknopf Lampe Antenne Ein-/Ausschalter mit Lautstärkeregler Empfangs-LED Sende-LED A/B-Umschalttaste für die Hauptfrequenz Mono-/Dualband-Umschalttaste LC-Display FM DUAL BAND AHT-2-UV Exit-Taste Menü-Taste Revers-Frequenz-/Scan-Taste Zifferntasten Verriegelungs-/Stoppuhr-Taste Up/Down-Tasten HINWEIS: Schnellumschaltung der Betriebsart ( Schnellneustart des Handfunkgeräts (...
  • Seite 16 Es geht los Buchsen für Lautsprecher PTT-(Sende-)Taste und Mikrofon Taste 1: Scan / Lampe SOS-Kanal / Radio Akkuverriegelung Taste 2: Monitor (lange drücken) Blinklicht (kurz drücken)
  • Seite 17 Professionelles FM-Handfunkgerät Schnelle Suche oder drücken, um schnell bestimmte Funktionen oder Einstellungen zu finden. Monoband-/Dualband-Umschaltung drücken Monoband < - - - - - - - - - > Dualband Schneller Neustart des Handfunkgeräts Im Stand-by drücken, worauf das Display anzeigt. Jetzt zur Bestätigung drücken, sodass das Funkgerät neu startet.
  • Seite 18 Es geht los Taste 2 Kurz drücken, um die Lampe ein- oder auszuschalten, oder 2 Sek. lang drücken, um die Squelch manu- ell zu öffnen. 1750-Hz-Tonruf Gelegentlich benötigt man einen 1750-Hz-Tonruf, um einen Repeater zu aktivieren. Dazu ist das Hand- funkgerät mit einer Tonruf-Funktion ausgestattet.

  • Seite 19: Direktzugriff Auf Die Menüs

    Direktzugriff auf die Menüs Professionelles FM-Handfunkgerät Menü-Nr. Tasten- Anzeige Wahl der Erläuterung Einstel- Rückkehr betätigung Einstellung der wählbaren lung zum Stand-by Funktion für den Zugriff Einstellungen speichern Seite oder 7 Schrittweiten wählbar: 1 Einstellung der 5K/6.25K/10K/12.5K/25K/ Parameter wählen Frequenzschrittweite 50K/100K oder Squelch-Pegel von 2 Einstellung des...
  • Seite 20 Direktzugriff auf die Menüs Von 1 bis 10 in oder 10 Sendezeit- 1-Sek.-Schritten wählbar Alarm Parameter wählen OFF: TOA ausgeschaltet oder 11 Quittungs- ON: Quittungston eingeschaltet Parameter wählen OFF: Quittungston ausgeschaltet 12 Anzeige oder OFF: Normaldisplay beim BATT: Akkuspannungsanzeige Parameter wählen MSG: „WELCOME“...
  • Seite 21 Professionelles FM-Handfunkgerät 20 Scan/Lampe SCAN: Suchlauf starten oder SOS-Kanal/ LAMP: Lampe einschalten SOS-CH: SOS-Funktion Radio Parameter wählen RADIO: FM-Radio einschalten OFF: ohne Funktion (Taste 1) Das Handfunkgerät kann in 2 Betriebs- arten benutzt werden: 1. Frequenzmodus (FREQ) oder 2. Kanalmodus 21 Betriebsart Beim Kanalmodus gibt es 3 Varianten: Parameter wählen...
  • Seite 22 Direktzugriff auf die Menüs VFO: Menü-Reset oder 29 Reset ALL: Reset aller Parameter wählen Einstellungen 30 CTCSS-/ oder CTCSS: CTCSS-Scan DCS-Scan DCS: DCS-Scan Parameter wählen Schnelle Suche (siehe S. 7 ) Sendeleistung umschaltbar (siehe S. 16) SOS-Kanal (SOS-Funktion) (siehe S. 25) DTMF-Coder (siehe S.

  • Seite 23: Bedienung

    Bedienung Professionelles FM-Handfunkgerät Menü-Verriegelungsfunktion Um ungewollte Veränderungen der Einstellungen in den Menüs zu vermeiden, kann man über die Programmier-Software eine Verriegelungsfunktion aktivieren: 1. Passwort zum Umschalten zwischen Kanal- und Frequenzmodus festlegen. 2. Als Betriebsart den Kanalmodus wählen. 3. Menü im Kanalmodus verlassen. Falls Änderungen in den Menüs erforderlich sind, muss man zunächst das festgelegte Passwort ein- geben und dann in den Frequenzmodus umschalten.

  • Seite 24: Frequenzschrittweite Einstellen (Step) - Menü 1

    Bedienung HINWEISE » Im Frequenz-/Kanalmodus: Band A und Band B kann man mit der -Taste umschalten. Einstellungen in den Menüs werden jeweils im Hauptband wirksam. » Im Frequenzmodus: Folgende neun Funktionen/Menüs lassen sich sowohl für Band A als auch Band B ein- stellen: Frequenzschrittweite, Sendeleistung, Squelch-Pegel, Bandbreite, CTCSS, DCS, Offset-Frequenz, Offset- Richtung und Kanalanzeige-Modus.

  • Seite 25: Squelch-Pegel Einstellen (Sql-Le) - Menü 2

    Professionelles FM-Handfunkgerät Squelch-Pegel einstellen (SQL-LE) – MENÜ 2 Mit der Squelch lässt sich das Grundrauschen unterdrücken, da nur Signale mit einer bestimmten Sig- nalstärke die Rauschsperre öffnen. Wenn der Pegel zu hoch ist, hört man schwache Signale nicht, ist er zu niedrig, hört man evtl.

  • Seite 26: Sendeleistung Wählen (Txp) - Menü 4

    Bedienung Sendeleistung wählen (TXP) – MENÜ 4 In Frequenzmodus drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können, es erscheint „HIGH“. Mit HIGH oder LOW wählen, danach mit speichern und mit zum Stand-by zurückkehren. Das Handfunkgerät kann auf VHF mit 5 W oder 1 W und auf UHF mit 4 W oder 1 W senden. Die Sen- deleistung kann während des Sendens vorübergehend umgeschaltet werden.

  • Seite 27: Sendezeitbegrenzung Einstellen (Tot) - Menü 6

    Professionelles FM-Handfunkgerät Sendezeitbegrenzung einstellen (TOT) – MENÜ 6 Die TOT-Funktion verhindert übermäßig lange Sendedurchgänge. Wenn man die PTT länger als eine voreingestellte Zeit drückt, beendet die TOT-Funktion das Senden und erzeugt einen Warnton. Die Sendezeitbegrenzung ist in 40 15-Sek.-Stufen zwischen 15 und 600 Sek. einstellbar. Im Stand-by drücken, worauf das Display anzeigt.

  • Seite 28: Bandbreite Wählen (Wn) - Menü 8

    Bedienung Bandbreite wählen (WN) – MENÜ 8 Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Wahl vornehmen zu können, es erscheint „WIDE“. Mit WIDE oder NARROW wählen, danach mit speichern und mit zum Stand-by zurückkehren. Sprachauswahl (VOICE) – MENÜ 9 Im Stand-by drücken, worauf das Display anzeigt.

  • Seite 29: Quittungston Einstellen (Beep) - Menü 11

    Professionelles FM-Handfunkgerät Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können, es erscheint „5“. Mit gewünschte Zeit einstellen. Danach mit speichern und mit zum Stand-by zurückkehren. Zum Ausschalten der TOA-Funktion die Prozedur wiederholen und „OFF“ wählen. Quittungston einstellen (BEEP) –...

  • Seite 30: Einschalt-Anzeige Wählen (Ponmsg) - Menü 12

    Bedienung Einschalt-Anzeige wählen (PONMSG) – MENÜ 12 Direkt nach dem Einschalten des Handfunkgeräts sind folgende Anzeigen im Display möglich: OFF: normales Display BATT-V: Anzeige der aktuellen Akkuspannung MSG: „WELCOME“ wird zur Begrüßung angezeigt Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü...

  • Seite 31: Automatische Tastenverriegelung Einschalten (Autolk) - Menü 14

    Professionelles FM-Handfunkgerät Automatische Tastenverriegelung einschalten (AUTOLK) – MENÜ 14 Dieses Handfunkgerät besitzt eine automatische Tastenverriegelungsfunktion. ON: Wenn die Funktion eingeschaltet ist, werden die Tasten 15 Sek. nach der letzten Bedienung auto- matisch (elektronisch) verriegelt. Um die Verriegelung wieder auszuschalten, länger als 2 Sek. drü- cken.

  • Seite 32: Empfangs-Ctcss Einstellen (R-Ctcss) - Menü 15

    Bedienung Empfangs-CTCSS einstellen (R-CTCSS) – MENÜ 15 Mit CTCSS kann man den Empfang von Signalen auf der eingestellten Frequenz unterdrücken, die von fremden Stationen gesendet werden. Nur Signale mit gleicher CTCSS-Einstellung öffnen die Rauschsperre. In Frequenzmodus drücken, worauf das Display anzeigt.

  • Seite 33: Empfangs-Dcs Einstellen (R-Dcs) - Menü 17

    Professionelles FM-Handfunkgerät Empfangs-DCS einstellen (R-DCS) – MENÜ 17 In Frequenzmodus drücken, worauf das Display anzeigt. drücken, um die Einstellung der Empfangs-DCS vornehmen zu können, es erscheint „OFF“. den gewünschten DCS-Code zwischen D023N und D754I einstellen. Danach mit speichern und mit zum Stand-by zurückkehren.

  • Seite 34: Scan-Modus Wählen (Sc-Rev) - Menü 19

    Bedienung Scan-Modus wählen (SC-REV) – MENÜ 19 Dieses Handfunkgerät verfügt über drei Scan-Modi: TO: Wenn ein Signal empfangen wird, stoppt der Suchlauf für 5 Sek. und wird danach automatisch fortgesetzt. CO: Wenn ein Signal empfangen wird, stoppt der Suchlauf und wird 3 Sek. nach dem Verschwinden des Signals automatisch fortgesetzt.
  • Seite 35 Professionelles FM-Handfunkgerät Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit SCAN wählen. Danach mit speichern und mit zum Stand-by zurückkehren. 2. LAMPE: Im Stand-by seitliche Taste 1 drücken, um die Lampe ein- oder auszuschalten. Im Stand-by drücken, worauf das Display anzeigt.
  • Seite 36 Bedienung HINWEISE » Wenn die Frequenz des SOS-Kanals nicht die Hauptfrequenz ist, schaltet das Handfunkgerät automatisch um, sodass der SOS-Kanal bei der Hauptfrequenz erscheint. Das Zurückschalten erfolgt nicht automatisch. » Zum Zurückschalten muss die -Taste gedrückt werden. Im Stand-by drücken, worauf das Display anzeigt.
  • Seite 37 Professionelles FM-Handfunkgerät • Speichern der Stationen: Zum Speichern einer Station drücken, worauf das Display anzeigt. Zum Speichern eine Zifferntaste zwischen drücken. Damit wird die Frequenz der Station gespeichert, sodass man sie einfach wieder aufrufen kann. Das Handfunkgerät verfügt über zwei Speichergruppen für Rundfunkstationen. Das Speichern erfolgt gemäß...

  • Seite 38: Betriebsart Wählen (Ch-Mdf) - Menü 21

    Eingabe dieses Passworts möglich. Die Umschaltung der Anzeigevarianten des Kanalmodus geht ohne Passworteingabe. » Das Passwort lässt sich nur über die AHT-2-UV-Programmier-Software eingeben bzw. ändern. » Das Passwort „000000“ ist ungültig und führt zur Deaktivierung der Passwort-Funktion. Frequenz- (FREQ) und Kanalmodus umschaltbar q Ohne Passwort bzw.

  • Seite 39: Beleuchtungs-Automatik Einschalten (Abr) - Menü 22

    Professionelles FM-Handfunkgerät w Mit gültigem Passwort Im Stand-by drücken, danach drücken, um die Betriebsart umzuschalten. Danach drücken, worauf im Display sechs kurze Linien erscheinen. Jetzt ist das Passwort einzugeben. HINWEIS » CH- und CH/FREQ-Modus sind nur aufrufbar, wenn mindestens ein Speicherkanal oder Name gespeichert ist. Beleuchtungs-Automatik einschalten (ABR) –...

  • Seite 40: Offset-Frequenz Einstellen (Off-Set) - Menü 23

    Bedienung Offset-Frequenz einstellen (OFF-SET) – MENÜ 23 Die Offset-Frequenz ist die Frequenzablage zwischen Tx- und Rx-Frequenz. Sie ist zwischen 0 und 69,950 MHz einstellbar. Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können, danach mit die Offset-Fre- quenz wählen oder direkt über die Tastatur eingeben.

  • Seite 41: Offset-Richtung Einstellen (Sft-D) - Menü 24

    Professionelles FM-Handfunkgerät Das Display zeigt PTT drücken, um zu senden, worauf das Display anzeigt. PTT loslassen, worauf das Display anzeigt, das bedeutet, die Empfangsfrequenz beträgt und die Sendefrequenz Offset-Richtung einstellen (SFT-D) – MENÜ 24 Die Offset-Richtung kennzeichnet die Lage der Sendefrequenz in Bezug auf die Empfangsfrequenz: 1.

  • Seite 42: Stoppuhr Einschalten (Second) - Menü 25

    Bedienung Stoppuhr einschalten (SECOND) – MENÜ 25 Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können, es erscheint „OFF“. Mit die Funktion ein- oder ausschalten, mit speichern und mit zum Stand-by zurückkehren. Benutzung der Stoppuhr: Wenn die Funktion eingeschaltet ist, drücken, um die Stoppuhr zu starten.
  • Seite 43 Professionelles FM-Handfunkgerät Methoden zum Editieren: 1. Über die Programmier-Software. 2. Über die Tastatur des Handfunkgeräts. Vorbereitung zum Editieren: 1. Mindestens ein Speicherkanal muss programmiert sein. 2. Das Handfunkgerät muss im Kanalmodus sein. 3. Mit oder wählt man die Zeichen aus und mit oder die Stelle.

  • Seite 44: Speicherkanäle Programmieren (Mem-Ch) - Menü 27

    Bedienung Speicherkanäle programmieren (MEM-CH) – MENÜ 27 Im Frequenzmodus und im Stand-by kann man Frequenzen und andere Einstellungen in Speicherkanäle programmieren. Dazu drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können, und mit einen Kanal wählen, speichern, was durch eine Ansage bestätigt wird.

  • Seite 45: Speicherkanäle Löschen (Del-Ch) - Menü 28

    Professionelles FM-Handfunkgerät HINWEISE » Wenn der Frequenz CTCSS-Frequenzen bzw. DCS-Codes hinzugefügt werden sollen, sollte man diese vor dem Speichern der Frequenz programmieren. » Außer dem Speichern über die Tastatur kann dies auch über die Programmier-Software erfolgen. Speicherkanäle löschen (DEL-CH) – MENÜ 28 Im Stand-by drücken, worauf das Display anzeigt.

  • Seite 46: Reset-Funktion (Reset) - Menü 29

    Bedienung Reset-Funktion – MENÜ 29 Das Handfunkgerät bietet zwei verschiedene Resets: VFO und ALL. Beim VFO-Reset werden alle Einstellungen auf die Werksvoreinstellung zurückgesetzt. Beim ALL-Reset werden zusätzlich alle Speicher gelöscht. 1. Menü-Reset (VFO): Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü...
  • Seite 47 Professionelles FM-Handfunkgerät (1) Passwort „000000“ Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit ALL wählen, da- nach drücken, worauf das Display anzeigt. noch einmal drücken, worauf das Display anzeigt. Danach schaltet sich das Handfunkgerät aus und startet automatisch neu. (2) Passwort „XXXXXX“...

  • Seite 48: Ctcss-/Dcs-Scan - Menü 30

    Bedienung CTCSS-/DCS-Scan – MENÜ 30 Mit dieser Funktion lassen sich CTCSS-Frequenzen oder DCS-Codes ermitteln, die von anderen Statio- nen gesendet werden. Falls die CTCSS-Frequenzen bzw. DCS-Codes innerhalb einer Gruppe nicht zueinander passen, nutzt man diese Funktion, um das Problem zu beheben. Beim Empfang drücken, worauf das Display anzeigt.

  • Seite 49: Dtmf-Coder

    Professionelles FM-Handfunkgerät DTMF-Coder Die Tasten entsprechen den DTMF-Tönen A, B, C bzw. D. Zum manuellen Senden einer DTMF-Tonfolge wie folgt vorgehen: 1. PTT-Taste zum Senden drücken. 2. Während des Sendens die den DTMF-Tönen entsprechenden Tasten drücken. HINWEIS » Die gesendeten DTMF-Töne kann man über den Lautsprecher des Handfunkgeräts mithören. ANI-ID-Code editieren, ANI-ID-Code senden, ANI-ID-Code-Sendeverzögerung und Einstellen des DTMF-Mithörtons HINWEIS...
  • Seite 50 Bedienung ANI-ID-Code senden Der ANI-ID-Code wird bei jedem Betätigen der PTT-Taste mitgesendet. Bei der Einstellung „ON“ er- folgt dies automatisch, bei „OFF“ muss die Sendung manuell ausgelöst werden. ANI-ID-Code-Sendeverzögerung Die ANI-ID-Code-Sendeverzögerung ist die Zeit, die zwischen dem Drücken der PTT-Taste und dem automatischen Senden des ANI-ID-Codes vergeht.

  • Seite 51: Prioritäts-Scan-Funktion

    Professionelles FM-Handfunkgerät Prioritäts-Scan-Funktion Wenn man gleichzeitig eine bestimmte Frequenz und zusätzlich andere überwachen möchte, kann man die Prioritäts-Scan-Funktion dazu nutzen. Beispiel: Sechs Kanäle: CH1, CH2, CH3, CH4 und CH5 als gescannte Kanäle sowie der Prioritätskanal 6 (CH6) werden gemäß nachfolgendem Schema überwacht: Wenn das Handfunkgerät auf dem Prioritätskanal ein Signal findet, wird dessen Frequenz angesagt.

  • Seite 52: Signalisierung Eines Entladenen Akkus

    Bedienung Signalisierung eines entladenen Akkus Wenn die Spannung des Akkus zu sehr abgesunken ist, ertönt die Ansage „low battery pack“, die LED blinkt alle 5 Sek. und ein Klick ist hörbar. Signalisierung einer Sendezeitüberschreitung Wenn man mit dem Handfunkgerät die voreingestellte Sendezeit überschreitet, ertönt die Ansage „transmit overtime“...

  • Seite 53: Cloning-Funktion

    Professionelles FM-Handfunkgerät Cloning-Funktion Source-Funkgerät einschalten, nachdem das Die rote LED blinkt beim Clonen. Ziel-Funkgerät über das Cloning-Kabel Das Blinken endet nach erfolgreichem Clonen. verbunden ist. Seitliche Taste 2 drücken, Bei Clone-Fehlern leuchtet die rote LED Clonen damit das Clonen startet. dauernd.

  • Seite 54: Nutzung Des Intelligenten Ladegeräts

    Bedienung 2. Repeater-Betrieb im Kanalmodus q Sende- und Empfangsfrequenz sowie die evtl. erforderlichen CTCSS-Töne in einen Speicherkanal programmieren. w Im Kanalmodus den programmierten Speicherkanal aufrufen und drücken, um diesen Kanal für den Funkbetrieb zu nutzen. Nutzung des intelligenten Ladegeräts 1. Netzstecker des Ladegeräts in die Netzsteckdose (90 bis 240 V) stecken. Die orangefarbene LED leuchtet kurz auf und zeigt an, dass das Ladegerät betriebsbereit ist.

  • Seite 55: Problembehandlung

    Problembehandlung Professionelles FM-Handfunkgerät Bei Problemen mit dem Handfunkgerät kann man zunächst wie in der Tabelle aufgeführt vorgehen. Falls das Problem nicht zu lösen ist, empfehlen wir einen Reset, der in den meisten Fällen zum Erfolg führt. Problem Lösung Funkgerät lässt sich nicht Akku entladen;...
  • Seite 56 Problembehandlung Problem Lösung Einige Funktionen lassen Kanalmodus muss gewählt sein. Außerdem lassen sich einige Funktionen sich nicht speichern. nur über die Programmier-Software einstellen. Man hört den Funkverkehr Andere CTCSS-Frequenz bzw. DCS-Code einstellen. fremder Stationen.

  • Seite 57: Tabellen

    Tabellen Professionelles FM-Handfunkgerät Anhang 1 CTCSS-Frequenzen 67,0 94,8 131,8 171,3 203,5 69,3 97,4 136,5 173,8 206,5 71,9 100,0 141,3 177,3 210,7 74,4 103,5 146,2 179,9 218,1 77,0 107,2 151,4 183,5 225,7 79,7 110,9 156,7 186,2 229,1 82,5 114,8 159,8 189,9 233,6 85,4 118,8...

  • Seite 58: Anhang 2 (Dcs-Codes)

    Tabellen Anhang 2 DCS-Codes D023N D074N D165N D261N D356N D025N D114N D172N D263N D364N D026N D115N D174N D265N D365N D031N D116N D205N D266N D371N D032N D122N D212N D271N D411N D036N D125N D223N D274N D412N D043N D131N D225N D306N D413N D047N D132N D226N D311N...
  • Seite 59 Professionelles FM-Handfunkgerät DCS-Codes D723N D462N D516N D606N D645N D731N D464N D523N D612N D654N D732N D465N D526N D624N D662N D734N D466N D532N D627N D664N D743N D503N D546N D631N D703N D754N D506N D565N D632N D712N...

  • Seite 60: Technische Daten

    Technische Daten Frequenzbereich 136 bis 174 MHz (Rx) (bei anderen Länder-Versionen 144 bis 146 MHz (Tx) sind andere möglich): 430 bis 440 MHz (Rx und Tx) Speicherkanäle Betriebsspannung Betriebstemperaturbereich Betriebsart Sendeleistung Modulation max. Frequenzhub Nebenaussendungen Frequenzstabilität Empfängerempfindlichkeit NF-Leistung Abmessungen Gewicht HINWEIS »...

  • Seite 61: Optionales Zubehör

    Optionales Zubehör Professionelles FM-Handfunkgerät Auto-Adapter Auto-Ladekabel Lautsprecher- Zwei-Schacht- Ledertasche Mikrofon Ladegerät Programmier- AA-Batteriebehälter Cloning-Kabel Programmierkabel Headset Software...

  • Seite 62: Hinweis Zur Bedienungsanleitung

    Hinweis zur Bedienungsanleitung Die Firma hat diese Bedienungsanleitung mit der größt- möglichen Sorgfalt erstellt. Da sich der Hersteller ausdrücklich vor- behält, die technischen Daten ohne Vorankündigung zu ändern, sind auch bei der Firmware bzw. bei der Programmier-Software Änderungen möglich. Für Druckfehler sind wir nicht verantwortlich. Deutsche Version: 1004-V1...
  • Seite 63 Inh. Peter Maas Heppendorfer Str. 23 · 50189 Elsdorf-Berrendorf Tel. (02274) 9387-0 · Fax (02274) 9387-31 © Copyright by Maas Elektronik 2010 info@maas-elektronik.com Änderungen, Irrtümer, Fehler vorbehalten. www.maas-elektronik.com Das Entfernen des Copyright-Hinweises ist verboten.
