Xylem FLYGT Compit 901 Installation Seite 106

de - Übersetzung des Originals
4.2.8 Herstellung der elektrischen Anschlüsse
Lesen Sie vor dem Herstellen der elektrischen Anschlüsse das Montage-, Betriebs- und Wartungshandbuch des
Bedienfelds aufmerksam durch.
1. Prüfen Sie, dass die folgenden Voraussetzungen erfüllt sind:
– Die Sicherung des Spannungsversorgungsystems muss mit der maximal zulässigen Sicherungsbemes-
sung übereinstimmen.
– Die Angaben auf dem Typenschild der Pumpe müssen mit der Netzspannung und -frequenz überein-
stimmen.
– Beachten Sie beim Anschließen innerhalb der Einheit, dass die Umgebung feucht ist. Stellen Sie sicher,
dass ein entsprechender elektrischer Schutz gegeben ist.
– Die Kabelenden dürfen nicht im Wasser eingetaucht sein. Durch die Kapillarwirkung kann Wasser in die
Kabel eindringen.
– Innerhalb der Einheit müssen für die Kabel entsprechende Kabel-Haltestrümpfe verwendet werden.
– Es müssen mit Silikon gefüllte Stirnkontakt-Steckverbinder verwendet werden. Verwenden Sie keine
Klemmleisten, da diese zu Kurzschlüssen führen kann.
2. Montieren Sie die Niveausensoren.
Siehe Installieren der Niveausensoren
3. Montieren Sie das Bedienfeld.
Siehe Montieren Sie das Bedienfeld
4.2.9 Installieren der Niveausensoren
HINWEIS:
Es ist unerlässlich, die ordnungsgemäße Funktion der Niveauregler in der
Einheit sicherzustellen.
Montage des ENM-10
Stellen Sie sicher, dass zwei ENM-10 Niveausensoren für den Start und den Alarm verfügbar sind.
Lesen Sie das Niveausensorhandbuch aufmerksam durch, bevor Sie den Niveausensor montieren.

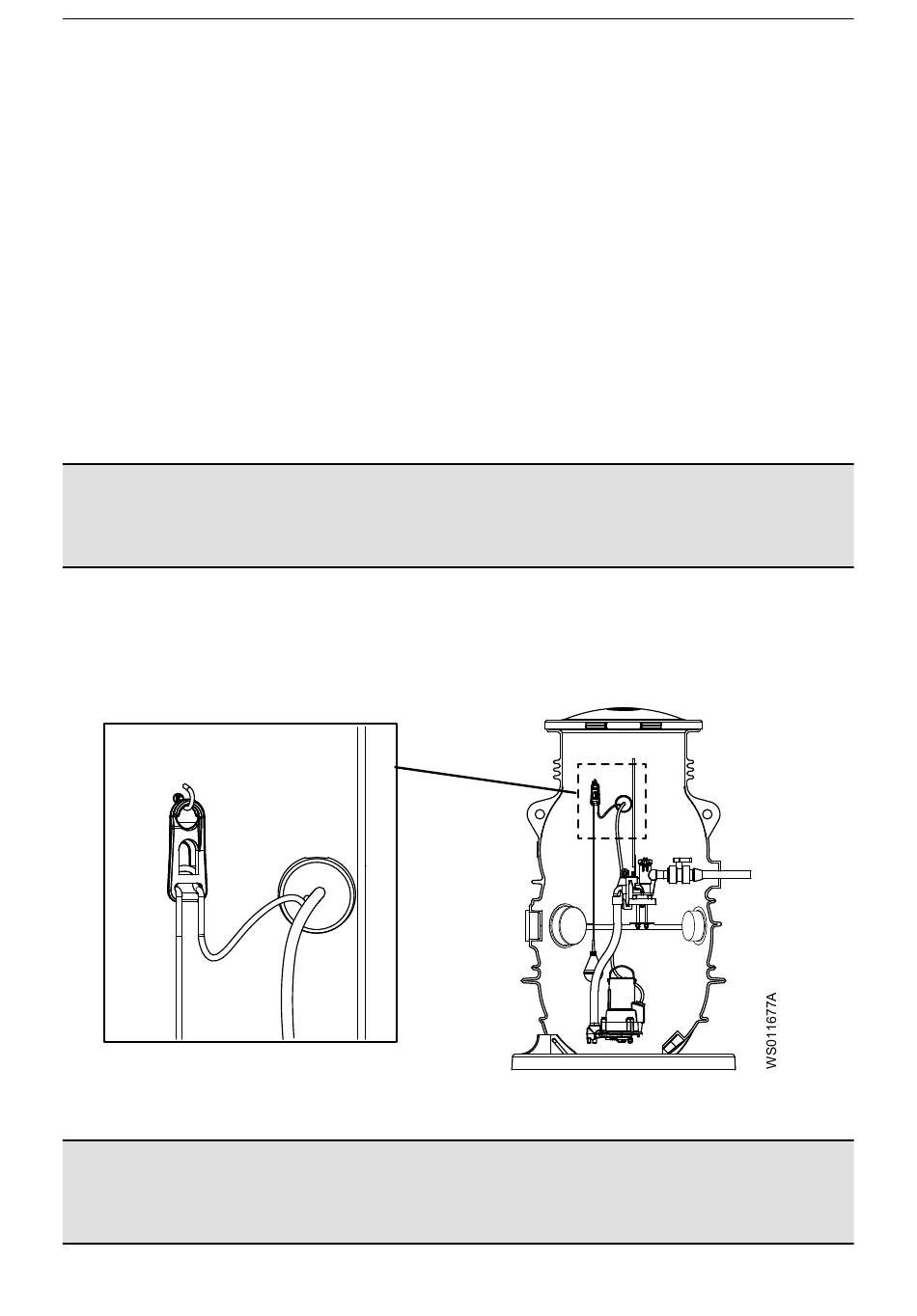

1. Hängen Sie die Niveausensoren an die Kabelhalter im Behälter.
Verwenden Sie geeignete Haltegriffe.
2. Stellen Sie den Startsensor so ein, dass er sich auf einer Höhe mit dem Hebegriff der Pumpe befindet.
3. Montieren Sie den Alarmsensor einen halben Meter oberhalb des Startsensors.
HINWEIS:
Es ist unerlässlich, die ordnungsgemäße Funktion der Niveauregler in der
Einheit sicherzustellen.
