6.6 НАПРАВЛЕНИЕ ВРАЩЕНИЯ
Спираль должна вращаться направо (по часовой стрелке) смотря со стороны мотора.
Жидкость должна выталкиваться спереди устройства.

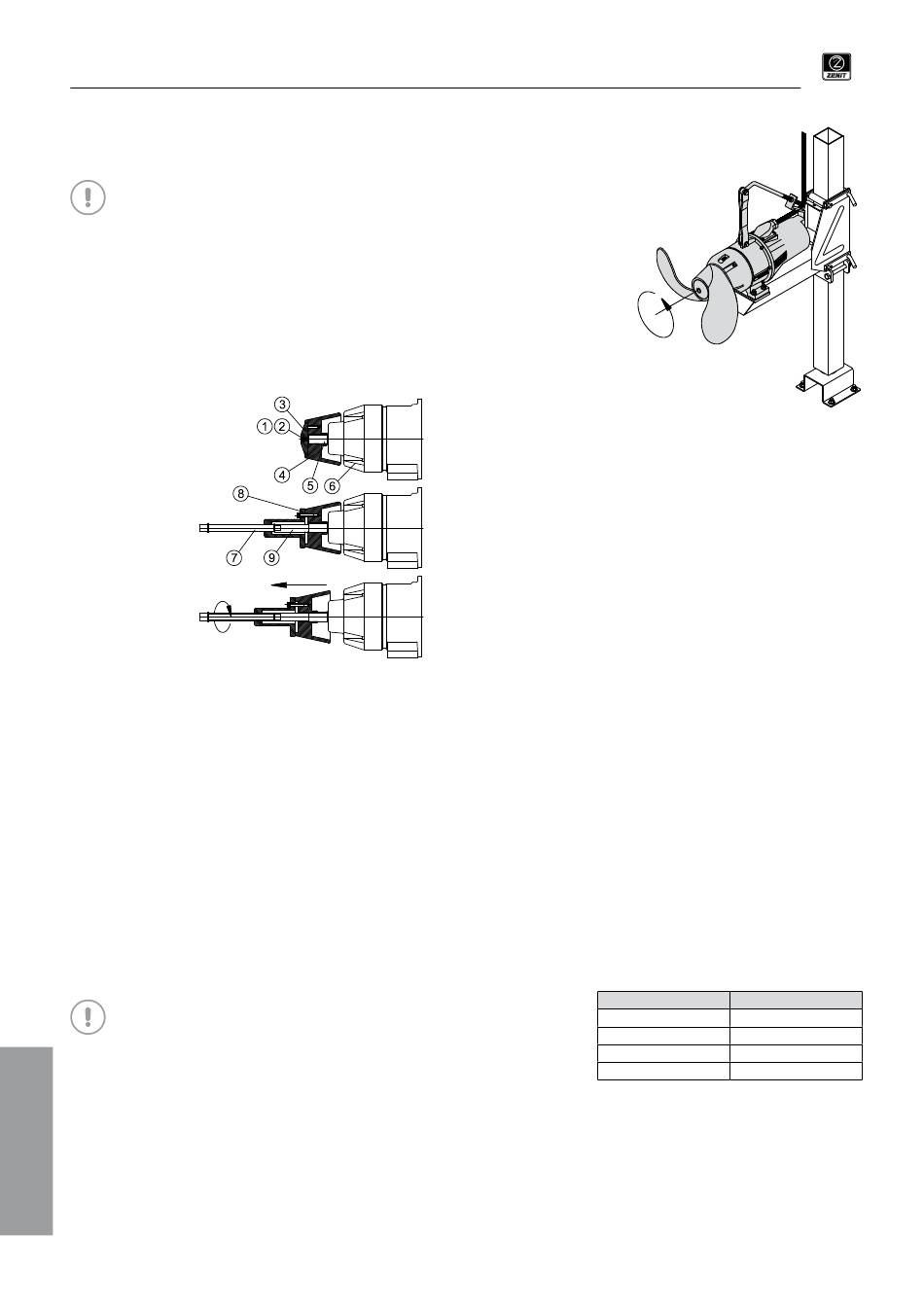

6.7 КАК СНЯТЬ/ УСТАНОВИТЬ СПИРАЛЬ (ФИГ. 11)
Повреждённая или изношенная спираль должна быть немедленно заменена. Повреждённая
спираль теряет равновесие и может повредить устройство и подшипники, что приводит
к необходимому ремонту устройства.
Как снять спираль:
1. Снять зажимный болт и шайбы (Поз. 1,2 и 3).
2. Снять спираль с помощью инструмента, сделанного таким образом, что снятие проходит в
результате давления на ось спирали, (Поз. 5) а не при помощи рычага подъёма между спиралью
(Поз. 4) и крышкой подшипника (Поз. 6).
Процедура такого типа может повредить крышку подшипника.
Показанное устройство состоит из цапфы (Поз. 7), винтового фланца (Поз. 8) и шпинделя,
которые защищают ось и в то же время защищают спираль от падения во время снятия.
Установка спирали:
1. Внимательно очистить конечности оси и проверить возможное присутствие повреждений.
2. Установить ключ оси и смазать конечности оси и отверстие в ступице спирали медным жиром.
Если спираль установлена без смазывания, невозможно снять её без повреждений, так как она застревает между осью и ступицей.
3. Смазать нитку резьбы оси и болт медным жиром.
Для достаточного завинчивания и во избежание рассверливания между осью и ступицей во время демонтажа необходима очень
тщательная смазка.
4. Установить спираль на конечность оси. Убедиться, что шпонка находится в правильной позиции между осью и ступицей во время
установки спирали на ось.
5. Установить болт с новой прокладкой и закрепить его к моменту, предписанному в следующей таблице, с помощью динамометрического ключа.
6. Проверить вручную, что спираль свободно вертится и установлена прямо.
Указанный момент должен быть использован.
Если момент слишком низок, спираль может замедлиться.
Если момент слишком высок, болт тянет и замедляет давление,
замедляя таким образом и спираль.
RU
74
Фиг. 11
Размер винта
better together
Фиг.10
Момент (Nm)
M8 24
M10 47
M12 82
M16 199
