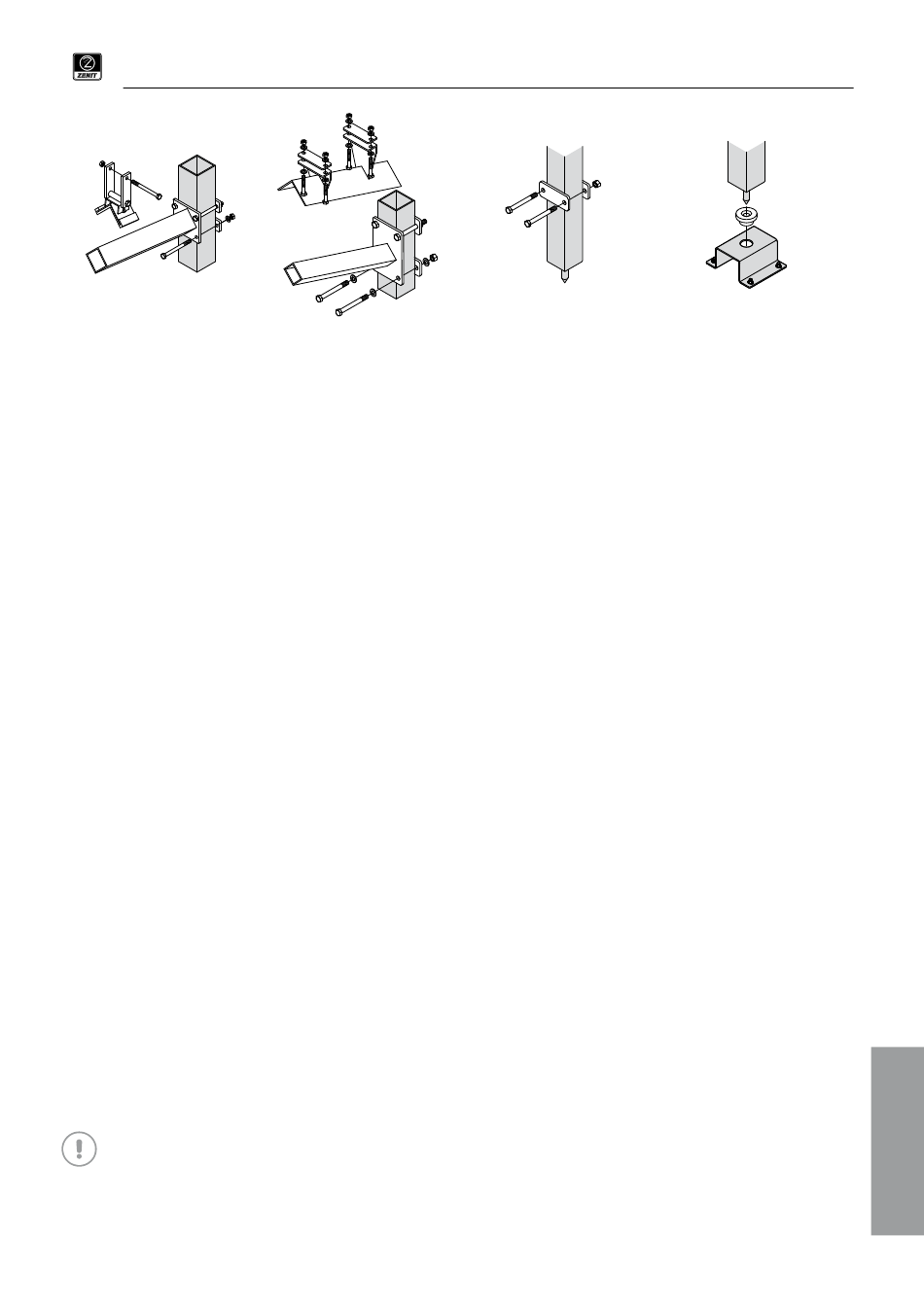

Фиг. 4a
Опора для кронштейна мотора
4.5 УСТАНОВКА КРАНА (ФИГ. 5-6)
5. Установить кронштейн крана, если он присутствует, креплениями М16. Убедиться, что кронштейн перпендикулярен, прежде
чем закрепить его. Момент зажима 100 Нм.
Установить цепь остановки при помощи крюка (1.3) на кронштейне рычага крана, как показано, и установить её над стойкой.
Установить рычаг крана (1.1) и закрепить его при помощи болта (1.2). Установить лебёдку в правильной позиции работы болтами и
гайками М16.
Момент 197 Нм.
Протянуть провод вокруг лебёдки и разместить трубу ø45/35x115 мм как рычаг вращения.
Разместить кран (1) над стойкой (8) или над кронштейном крана, если присутствует.
Если установка неподвижна, подготовить отверстие в стойке для внедрения болта (1.6).
4.6 УСТАНОВКА УСТРОЙСТВА
Подготовительная установка закончена. Теперь устройство будет приведено в готовность и установлено.
Если спираль устройства разобрана, необходимо установить её как показано в Фиг.11.
Если устройство находится вне ёмкости, сдвинуть кронштейн крана (1.1) вперёд и закрепить его болтом (1.2). В этой позиции длина
эксплуатации кронштейна крана достаточна для извлечения устройства со стороны ёмкости или платформы. Если устройство находится
внутри ёмкости, отрегулировать сразу правильную позицию эксплуатации кронштейна крана. (1.1).
6. Снять болты и втулки с задней стороны кронштейна мотора.
7. Если лебёдка снабжена крюком (6), закрепить его на рукоятке подъёма. Использовать лебёдку (1.4) для поднятия устройства
с парапета или платформы.
8. Повернуть устройство над ёмкостью и закрепить крюк цепи остановки (1.3) на рукоятке подъёма. Позволить кронштейну крана
соскользить, пока провод (1.5) не окажется в параллельной позиции по отношению к стойке. Не забыть повторно установить болт
(1.2). Укрепить смеситель на проводе лебёдки и поднимать его, пока цепь остановки не замедлит ход. Отцепить цепь остановки
(1.3) так, чтобы устройство было подвешено на проводе лебёдки (1.5).
9. Использовать лебёдку, чтобы опустить устройство до предусмотренной точки под опорой стойки (7) и направить кронштейн
мотора в позицию вокруг стойки (8). Установить повторно болты и втулки на кронштейне мотора и опустить устройство до его
остановки или до опоры кронштейна мотора (3). Закрепить оболочку крепления провода (9) пружинным крюком на опоре стойки
(7) и зажать провод.
Когда устройство находится в рабочей позиции, провод должен быть зажат и натянут. Для зажатия провода поднять устройство на 2-4
см и зажать провод, подвесив его на опору стойки. Опустить заново устройство.
Когда устройство установлено внизу, убедиться, что спираль может свободно вращаться не дотрагиваясь до дна или боков ёмкости,
вращая спираль и приборы на 360 градусов или до установленной блокировки вращения.
Время от времени необходимо проверять приборы для установки, чтобы выверить износ и коррозию и заменить их в случае
необходимости.
Если провод лебёдки снабжён крюком, советуется отметить провод специальной лентой, чтобы выявить правильную глубину для
талей в будущем.
ПЕРЕД ЗАПУСКОМ УБЕДИТЬСЯ ВСЕГДА В СОБЛЮДЕНИИ ВЫШЕУПОМЯНУТЫХ ПРАВИЛ.
НАПРАВЛЕНИЕ ВРАЩЕНИЯ НАПРАВО (ПО ЧАСОВОЙ СТРЕЛКЕ) ПО ОТНОШЕНИЮ К СТОЙКЕ.
Если питание установлено как показано в инструкции по применению и в соответствии с нормами мощности, устройство готово к
применению.
Фиг. 4b
Опора для кронштейна мотора
PROPELLER - Перевод оригинальной инструкции.
Фиг. 4c
Блокировка конца пробега
Фиг. 4d
Базовое руководство по
креплению
