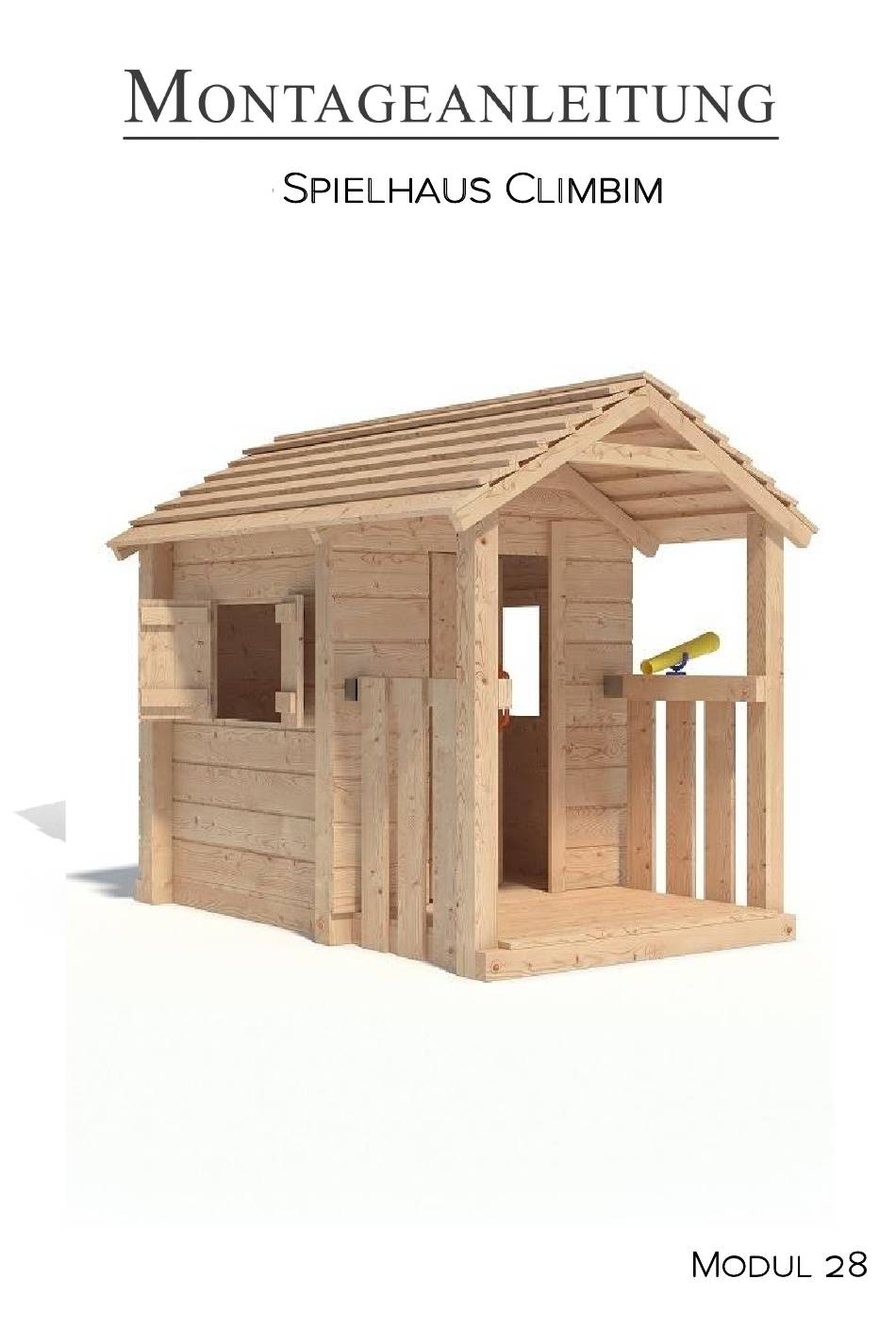

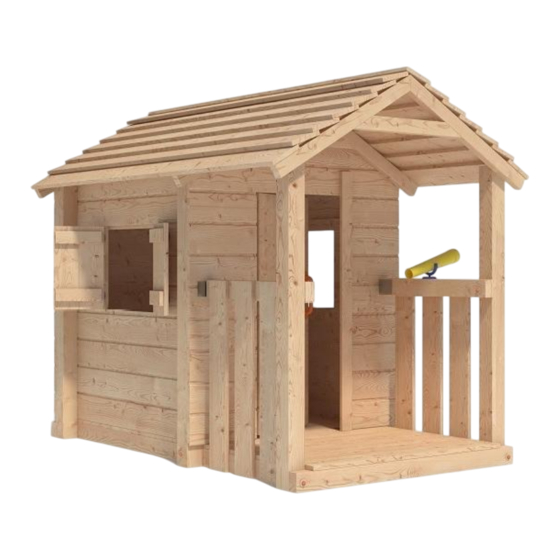

Isidor Climbim Montageanleitung

Spielhaus modul 28
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
23.03.2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isidor Climbim

Inhaltszusammenfassung für Isidor Climbim

  • Seite 1 23.03.2017...
  • Seite 2 Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...
  • Seite 3 Bauteile ID Code Anzahl Bauteile Maße in mm Brett 4107 Brett 4024 Brett 1200 Brett 4104 1350 Brett 4108 Brett 4142 Brett 4173 1035 Brett 4174 1070 Brett 4105 Brett 4015 1035 Brett 2004 Brett N+F SL 4097 Brett N+F SL 4094 1200 Brett N+F SL (2x30°)
  • Seite 4 Bauteile Dach Geländerbretter Bodenbretter Technische Änderungen vorbehalten! Alle Maße an den Zeichnungen sind in mm angegeben!
  • Seite 5 Bauteile Fassade Fensterläden Tür Technische Änderungen vorbehalten! Alle Maße an den Zeichnungen sind in mm angegeben!
  • Seite 6 Befestigungsmittel 10 x V031 - 10,0 x 140 mm V040 - 6,0 x 45 mm V021 - 10,0 x 100 mm 10 x V043 - M 10 12 x V131 - SW17 12 x V049 - 10,5 x 2,5 x 30 mm 15 x V004 - 5,0 x 80 mm 300 x...
  • Seite 7 Zubehör 1830 Modell- und Farbänderungen vorbehalten !
  • Seite 8 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht...
  • Seite 9 Aufstellplanung Bitte das Spielhaus auf einem ebenen Gelände errichten. Der Spielgrund sollte aus weichen Materialien, wie z.B. Sand, Rasen, oder Rindenmulch bestehen. Als Unterlage für die Pfosten können Sie Pflastersteine oder Gewegplatten aus Beton verwenden. Die Pfosten sollten aus Gründen des Holzschutzes einen Abstand von ca.
  • Seite 10 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit 10mm Sechskant-Holzschraube müssen mit 6mm vorgebohrt werden !

  • Seite 11: Grundgestell Montieren

    Grundgestell montieren (1) 2 x V031 - 10,0 x 140 mm, mit V049, V043 1 x V031 - 10,0 x 140 mm, mit V049, V043 2 x V031 - 10,0 x 140 mm, mit V049, V043 2 x V031 - 10,0 x 140 mm, mit V049, V043 3 x V031 - 10,0 x 140 mm, mit V049, V043...
  • Seite 12 Grundgestell montieren (2) 8 x V106 - 5,0 x 35 mm V121 8 x V106 - 5,0 x 35 mm V121 Balken 222 mittig platzieren A = B...

  • Seite 13: Bodenbretter Montieren

    Bodenbretter montieren 28 x V010 - 4,0 x 50 mm 28 x V010 - 4,0 x 50 mm...

  • Seite 14: Frontfassade Montieren

    Frontfassade montieren 5 x V012 - 4,0 x 30 mm 18 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm...

  • Seite 15: Türverstärkungen Montieren

    Türverstärkungen montieren 5 x V012 - 4,0 x 30 mm 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 4 x V015 - 4,0 x 16 mm V078 V078 4 x V015 - 4,0 x 16 mm...

  • Seite 16: Fassade Rückseite Montieren

    Fassade Rückseite montieren 18 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm...

  • Seite 17: Fassade Linke Seite Montieren

    Fassade linke Seite montieren 18 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm 4 x V012 - 4,0 x 30 mm...

  • Seite 18: Fassade Rechte Seite Montieren

    Fassade rechte Seite montieren 18 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm 4 x V012 - 4,0 x 30 mm...

  • Seite 19: Aufbau Der Dachkonstruktion

    Aufbau der Dachkonstruktion 1 x V004 - 5,0 x 80 mm (einmal 4029 d=5 mm vorbohren) 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d=5 mm vorbohren) an Vorderkante ca. 15 mm Überstand 24 x V010 - 4,0 x 50 mm oberste Bretter gegeneinander überlappen 24 x V010 - 4,0 x 50 mm...

  • Seite 20: Aufsetzen Der Dachkonstruktion

    Aufsetzen der Dachkonstruktion Dachkonstruktion über die Pfosten setzen, waagerecht ausrichten und anschrauben 2 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren) 1 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren) am 2. und 3. Sparrenpaar zusätzlich von innen schrauben je 5 x V010 - 4,0 x 50 mm 2 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren)
  • Seite 21 Montage Türblatt 4 x V012 - 4,0 x 30 mm 8 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm V073 5 x V012 - 4,0 x 30 mm 4105 Türscharnier bündig...

  • Seite 22: Montage Der Fensterläden

    Montage der Fensterläden 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm Innenansicht 4107 4107 4108 4108 4108 4108 Außenansicht 240 mm 240 mm 4107 4107 10 mm 4 x V014 - 3,5 x 16 mm 4 x V012 - 4,0 x 30 mm 4 x V014 - 3,5 x 16 mm 4 x V012 - 4,0 x 30 mm...

  • Seite 23: Einbau Der Fensterläden

    Einbau der Fensterläden 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm ca. 4 mm Spaltmaß 4 x V014 - 3,5 x 16 mm im Bereich der Fensteröffnung Feder austrennen!

  • Seite 24: Montage Der Geländerriegel

    Montage der Geländerriegel V121 7 x V106 - 5,0 x 35 mm V121 7 x V106 - 5,0 x 35 mm 2 x V021 - 10,0 x 100 mm, mit V049...

  • Seite 25: Brüstungsbretter Und Zubehör Montieren

    Brüstungsbretter und Zubehör montieren 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm...
