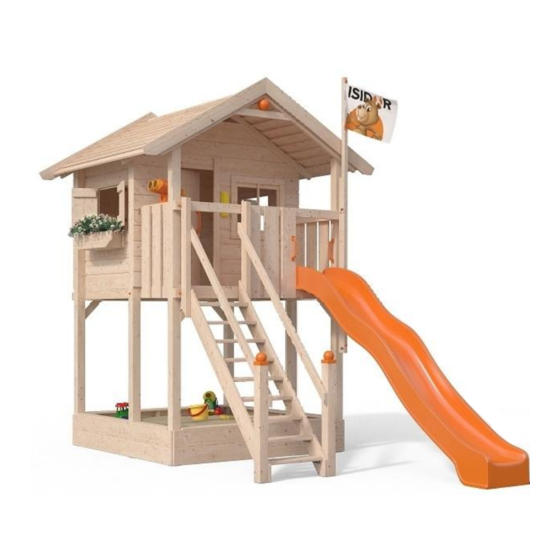

- Seite 1 Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! 08052018...
-
Seite 2: Hersteller
Modul B - erweiterter Schaukelanbau *) gesonderte Aufbauanleitung Treppe vorne Abbildungen zeigen Sonderzubehör, das nicht im Lieferumfang enthalten ist! Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu... - Seite 3 Bauteile Anzahl Bauteile Code Maße in mm Brett 4107 Brett 4110 Brett 4109 Brett 4024 Brett 1200 Brett 4104 1350 Brett 4334 1300 Brett 4243 Brett 4023 1035 Brett 4237 1635 Brett 4188 2035 Brett 4108 Brett 4174 1070 Brett 4176 1635 Brett...
- Seite 5 Bauteile Fassade Tür, Fenster, Fensterläden Technische Änderungen vorbehalten!
- Seite 6 Bauteile Dach Sandkasten Technische Änderungen vorbehalten!
- Seite 7 Bauteile Fussboden Treppe...
- Seite 8 Befestigungsmittel 14 x V021 - 10,0 x 100 mm V031 - 10,0 x 140 mm V040 - 6,0 x 45 mm V041 - 6,0 x 35 mm 18 x V049 - 10,5 x 2,5 x 30 mm V043 - M 10 18 x V131 - SW17 72 x...
- Seite 10 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht...
- Seite 15 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit 10mm Sechskant-Holzschraube müssen mit 6mm vorgebohrt werden !
-
Seite 27: Aufbau Der Dachkonstruktion
Aufbau der Dachkonstruktion 1 x V004 - 5,0 x 80 mm (einmal Bauteil 4090 d=5 mm vorbohren) 6 x V010 - 4,0 x 50 mm 4026 4090 4090 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d=5 mm vorbohren) 20 mm Überstand 20 mm Überstand 33 x V010 - 4,0 x 50 mm... - Seite 31 Montage Türblatt 8 x V012 - 4,0 x 30 mm 2 x V040 - 6,0 x 45 mm 4 x V012 - 4,0 x 30 mm 4105 Türscharnier bündig V073 4 x V012 - 4,0 x 30 mm bündig je 4 x V012 - 4,0 x 30 mm 4105 Türscharnier V073...
-
Seite 32: Einbau Tür Und Fensterrahmen Mit Fensterscheibe Und Sprossen
Einbau Tür und Fensterrahmen mit Fensterscheibe und Sprossen - Acrylglasscheibe vor der Fensteröffnung an die Hauswand anlegen - gleichmäßig verteilen - Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querstück beginnen) - Bitte darauf achten, nicht die Acrylglasscheibe durchschrauben - Sprossenkreuz an den Enden mit D=5 mm durchbohren - auf die Acrylglasscheibe setzen und diese ebenfalls durchbohren - Sprossenkreuz festschrauben ca. -
Seite 33: Montage Der Fensterläden
Montage der Fensterläden 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm Innenansicht 4107 4107 4108 4108 4108 4108 Außenansicht 240 mm 240 mm 4107 4107 V075 V075 10 mm 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm... -
Seite 34: Einbau Der Fensterläden
Einbau der Fensterläden V075 ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm V075 V075 ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm V075 V075 4 x V014 - 3,5 x 16 mm im Bereich der Fensteröffnung Feder austrennen! -
Seite 39: Treppenwangen Zusammenbauen
Variante 1 Treppenwangen zusammenbauen Linke Seite Rechte Seite 4 x V005 - 5,0 x 70 mm Treppenwange, links Treppenwange, rechts 9 x V136 9 x V136 je Winkel 3 x V015 - 4,0 x 16 mm (Maße in mm) - Seite 43 Variante 2 Treppenwangen zusammenbauen Linke Seite Rechte Seite 4 x V005 - 5,0 x 70 mm 4 x V005 - 5,0 x 70 mm Treppenwange, links Treppenwange, rechts 9 x V136 9 x V136 je Winkel 3 x V015 - 4,0 x 16 mm (Maße in mm)
