Isidor Colino Montageanleitung

Baumhaus
Vorschau ausblenden Andere Handbücher für Colino:

Werbung

Inhaltsverzeichnis

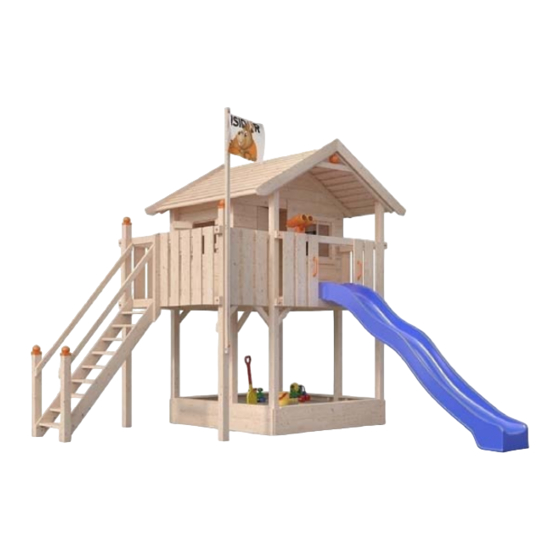

Baumhaus "Colino"
M M M M o o o o d d d d u u u u l l l l 1 1 1 1 9 9 9 9 6 6 6 6
Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist!
09052018

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isidor Colino

Inhaltszusammenfassung für Isidor Colino

  • Seite 1 Baumhaus "Colino" M M M M o o o o d d d d u u u u l l l l 1 1 1 1 9 9 9 9 6 6 6 6 Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist!
  • Seite 2 *) gesonderte Aufbauanleitung Variante 2: Treppe vorne Abbildungen zeigen Sonderzubehör, das nicht im Lieferumfang enthalten ist! H ersteller: Isidor G m bH & Co. KG M ünstersche Straße 11 14772 Brandenburg an der H avel Tel.: 0800 - 5474367 E-M ail: info@ isidor.eu...
  • Seite 3 Anzahl Bauteile Code Maße in mm Brett 4107 Brett 4110 Brett 4109 Brett 4024 Brett 1200 Brett 4104 1350 Brett 4334 1300 Brett 4243 Brett 4023 1035 Brett 4237 1635 Brett 4188 2035 Brett 4108 Brett 4174 1070 Brett 4176 1635 Brett 4105...
  • Seite 5 Bauteile Fassade Tür, Fenster, Fensterläden Technische Änderungen vorbehalten!
  • Seite 6 Bauteile Dach Sandkasten Technische Änderungen vorbehalten!
  • Seite 8 Befestigungsmittel 25 x V021 - 10,0 x 100 mm V031 - 10,0 x 140 mm V040 - 6,0 x 45 mm V041 - 6,0 x 35 mm 29 x V049 - 10,5 x 2,5 x 30 mm 29 x V131 - SW17 V043 - Sicherheitsmutter M10 82 x V004 - 5,0 x 80 mm...
  • Seite 10 Sicherheitsabstände lt. EN 71-8 D ie A ufstellung des S pielzeugs darf nur auf einer ebenen F läche erfolgen und m uss m indestens 2 m von anderen A ufbauten oder H indernissen entfernt, w ie z.B . Z aun, H aus, garage, ausladende Z w eige, W äscheleinen oder elektrischen Leitungen sein.

  • Seite 11: Fundamentpläne "Colino" Ohne Schaukelanbau

    Fundamentpläne "COLINO" ohne Schaukelanbau S chraubanker für K letterram pe und W inkelanker nach M aß angaben, S chaukelbalkenstützen; höhengleich einbetonieren; bei festem B oden einfach in den F undam ente aushärten lassen; B oden eindrehen oder ebenfalls G rundgestell aufbauen,...
  • Seite 14 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit 10mm Sechskant-Holzschraube müssen mit 6mm vorgebohrt werden !

  • Seite 26: Aufbau Der Dachkonstruktion

    Aufbau der Dachkonstruktion 1 x V004 - 5,0 x 80 mm (einmal Bauteil 4090 d=5 mm vorbohren) 6 x V010 - 4,0 x 50 mm 4026 4090 4090 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d=5 mm vorbohren) 20 mm Überstand 20 mm Überstand 33 x V010 - 4,0 x 50 mm...
  • Seite 29 Montage Türblatt 8 x V012 - 4,0 x 30 mm 2 x V040 - 6,0 x 45 mm 4 x V012 - 4,0 x 30 mm 4105 Türscharnier bündig V073 4 x V012 - 4,0 x 30 mm bündig je 4 x V012 - 4,0 x 30 mm 4105 Türscharnier V073...

  • Seite 30: Einbau Tür Und Fensterrahmen Mit Fensterscheibe Und Sprossen

    Einbau Tür und Fensterrahmen mit Fensterscheibe und Sprossen - Acrylglasscheibe vor der Fensteröffnung an die Hausw and anlegen - gleichm äßig verteilen - Fensterrahm enleisten aufsetzen und festschrauben (m it dem unteren Q uerstück beginnen) - Bitte darauf achten, nicht die Acrylglasscheibe durchschrauben - Sprossenkreuz an den Enden m it D =5 m m durchbohren - auf die Acrylglasscheibe setzen und diese ebenfalls durchbohren - Sprossenkreuz festschrauben...

  • Seite 31: Montage Der Fensterläden

    Montage der Fensterläden 4 x V012 - 4,0 x 30 mm Innenansicht 4 x V012 - 4,0 x 30 mm 4107 4107 4108 4108 4108 4108 Außenansicht 240 mm 240 mm 4107 4107 V075 V075 10 mm 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm...

  • Seite 32: Einbau Der Fensterläden

    Einbau der Fensterläden V075 ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm V075 V075 ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm V075 V075 4 x V014 - 3,5 x 16 mm im Bereich der Fensteröffnung Feder austrennen!

  • Seite 36: Aufbau Der Linken Terrassen-Seite

    Aufbau der linken Terrassen-Seite 2 x V021 - 10,0 x 100 mm, mit V049 4170 2 x V021 - 10,0 x 100 mm, mit V049 4170 90° 1900 mm...

  • Seite 45: Variante 1: Montage Der Brüstung (Terassenpodest)

    Variante 1: Montage der Brüstung (Terassenpodest) (1) 2 x V010 - 4,0 x 50 mm 10 x V010 - 4,0 x 50 mm 2 x V010 - 4,0 x 50 mm 10 x V010 - 4,0 x 50 mm Maßangaben in mm!
  • Seite 46 Variante 1: Montage der Brüstung (Terassenpodest) (2) 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm Maßangaben in mm! Maßangaben in mm!

  • Seite 50: Variante 2: Montage Der Brüstung (Terassenpodest)

    Variante 2: Montage der Brüstung (Terassenpodest) 6 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm Maßangaben in mm! Maßangaben in mm!
