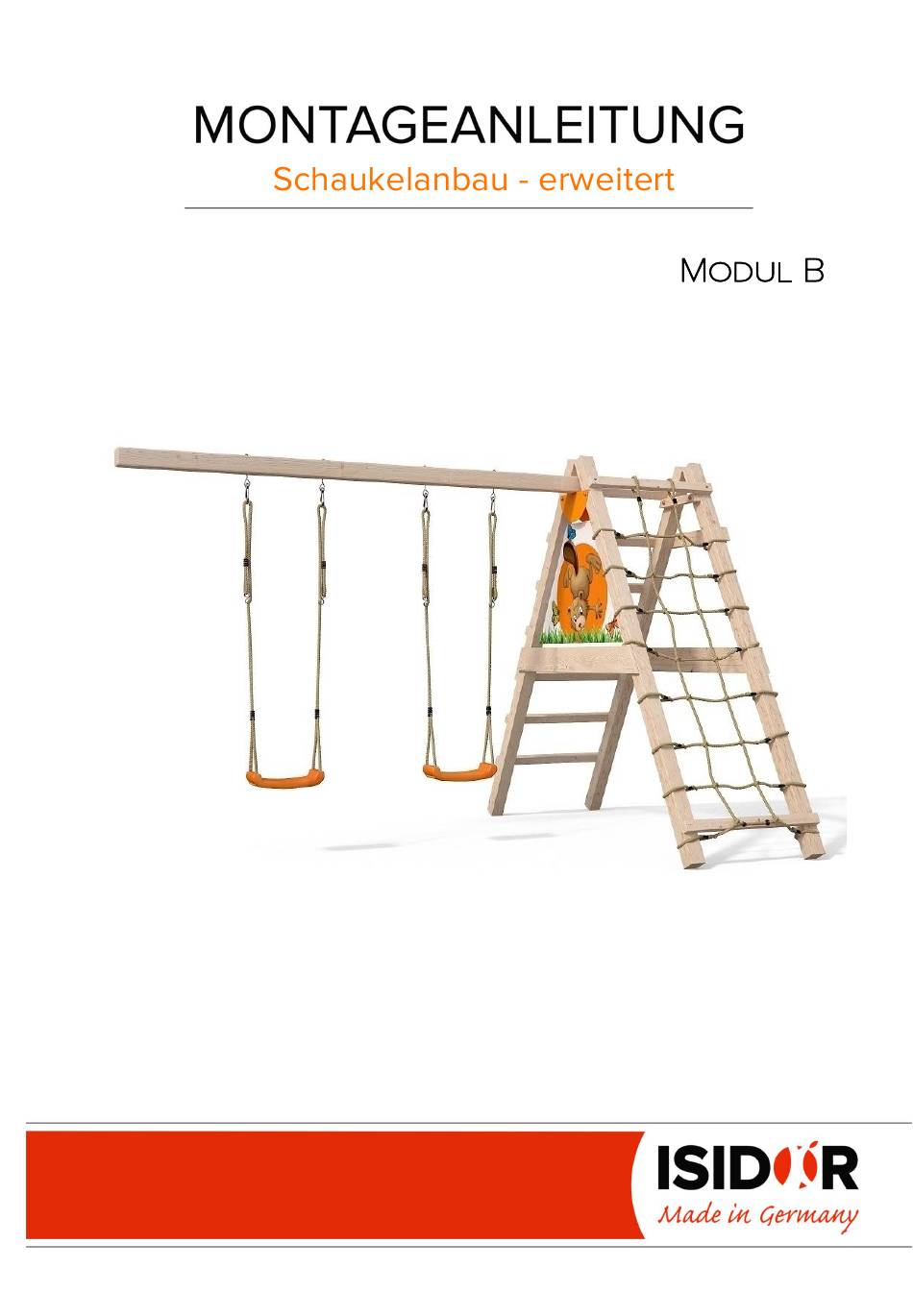

- Seite 1 Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! 25092019...
-
Seite 2: Hersteller
Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu... - Seite 3 Montage Schaukelanbau Erweiterungsmodul Bauteile (Maße in mm) 1 Riegel (2x62°, 2xgebohrt) 4034 4028 1 Riegel (2x62°, 2xgebohrt) 4035 4034 1 Brett (2x62°) 4018 145 1435 4028 2 Kantholz 4005 2400 4035 9 Riegel 4028 4028 Befestigungsmittel 4005 4028 V022 - 10,0 x 80 mm 4028 4018 V006 - 5,0 x 60 mm...
-
Seite 4: Zusammenbau Schaukelanbau
Zusammenbau Schaukelanbau 2 x V022 - 10,0 x 80 mm, mit V049 und V131 (Bauteil 4005 mit d= 6mm vorbohren) 2 x V022 - 10,0 x 80 mm, mit V049 und V131 (Bauteil 4005 mit d= 6mm vorbohren) 2 x V022 - 10,0 x 80 mm, mit V049 und V131 6 x V010 - 4,0 x 50 mm 4028... - Seite 5 Montage des Kletternetzes mit dem zu verbindenden Seil eine Schlaufe bilden, Schlaufe durch die Metallöse schieben, dabei den Steg öffnen, Steg in die Schlaufe klappen (d.h. Öse schließen) Seile in die entgegengesetzte Richtung festziehen 2 x V006 - 5,0 x 60 mm Schlaufe durch die Öffnung führen, hinter der Schrauben (Achtung! Nicht vor der Schraube)
-
Seite 6: Schaukelbalken Montieren
Schaukelbalken montieren Anbau am Haus befestigen Anbau am Pfosten befestigen 1 x V028 - 10,0 x 200 mm, mit V049 1 x V043 und 1 x V131 1 x V111 - 10,0 x 190 mm, mit V049 Schraubanker in den Boden 1 x V043 und 1 x V131 eindrehen und am Schaukelgestell... -
Seite 7: Schaukelsitze Montieren
Schaukelsitze montieren Bohrung d= 10 mm 500 mm 400 mm 500 mm 400 mm min. 350mm Höhenverstellung der Schaukelsitze durch verschieben der Metallschlaufen Achtung! DieTeile für die Schaukeln befinden sich im, Paket für den einfachen Schaukelhaken durch die Bohrung schrauben! Schaueklbalken Modul A.
