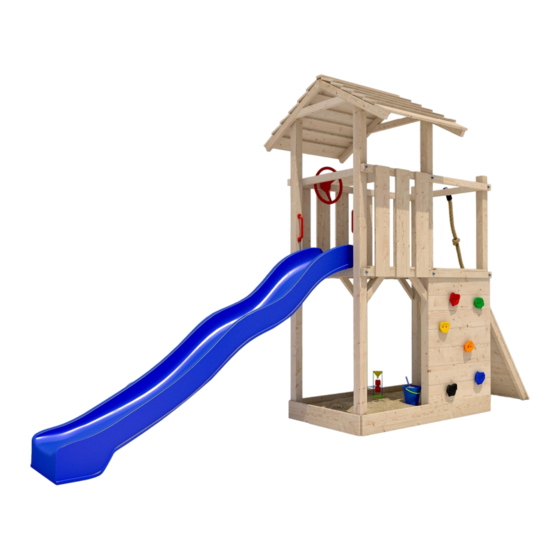

Isidor Empire II Montageanleitung

Spielturm
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

29122016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isidor Empire II

Inhaltszusammenfassung für Isidor Empire II

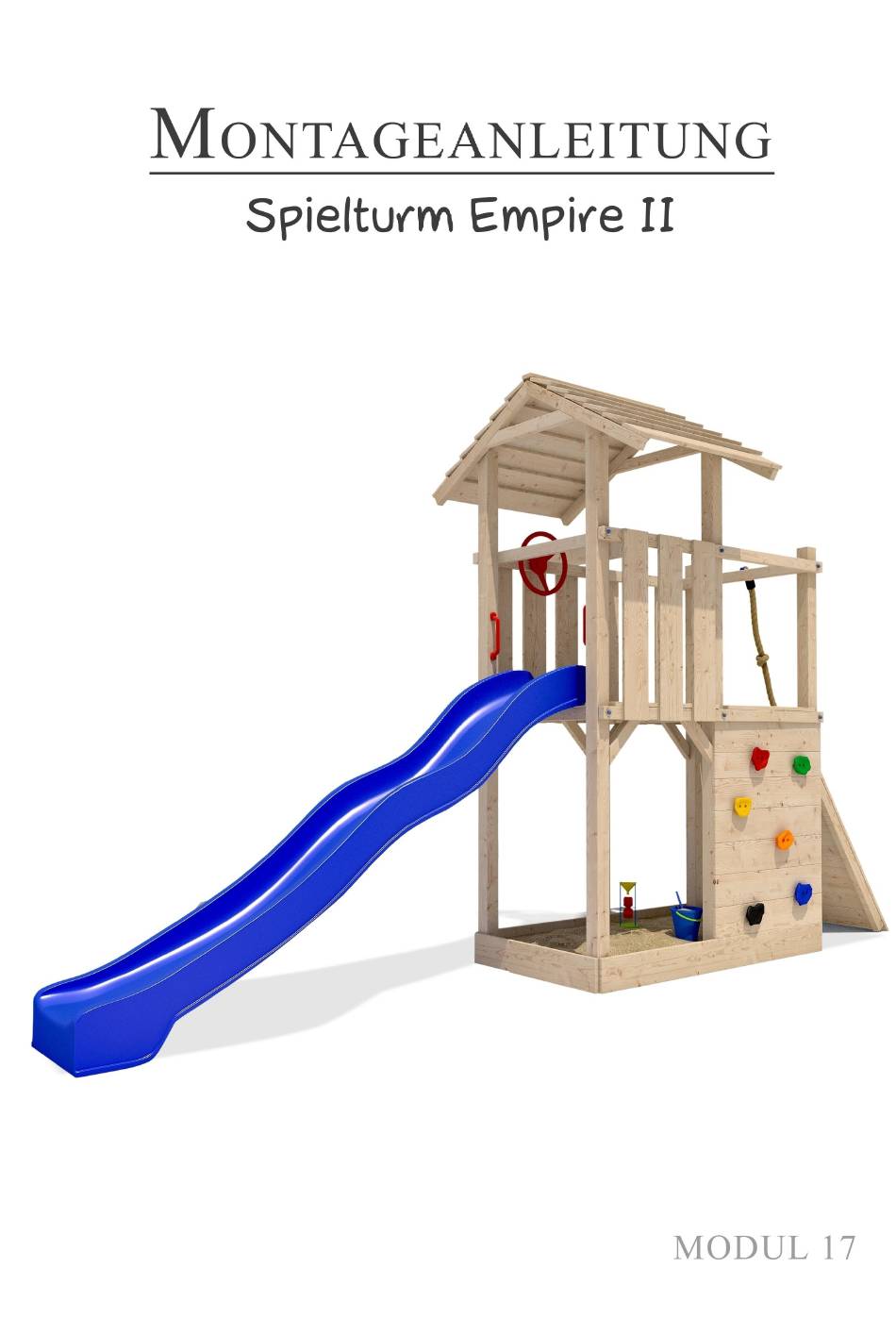

  • Seite 1 29122016...
  • Seite 2 Kombinationsmöglichkeiten - Modul 17 Modul C - einfacher Schaukelanbau oder Modul G - Nestschaukelanbau oder Modul D - erweiterter Schaukelanbau Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu *) gesonderte Aufbauanleitung...
  • Seite 3 Bauteile Hauptturm Maße in mm Name Code Pfosten Grundgestell 4010 2000 Pfosten Grundgestell 4011 2400 Riegel (2x45°) Grundgestell 4129 Riegel (2x gebohrt) Grundgestell 4145 Riegel Grundgestell 4146 Riegel (3x gebohrt) Grundgestell 4149 1530 Brett Podest 4131 Brett Podest 4147 Brett, ausgeklinkt Podest 4148 Brett...
  • Seite 4 Bauteile 4029 4026 4130 4013 4013 4013 4013 4013 4013 4013 4029 4013 4029 4013 Dach 4013 4026 4013 Maße in mm Name Code 4029 4013 Brett Dach 4013 Riegel (2x30°) Dach 4026 Riegel (1x60°) Dach 4029 Brett Dach 4130 Kletterrampe Maße in mm Name...
  • Seite 5 Befestigungsmittel 22 x V022 - 10,0 x 80 mm V029 - 10,0 x 180 mm V043 - M 10 23 x V131 - SW17 23 x V049 - 10,5 x 2,5 x 30 mm 16 x V004 - 5,0 x 80 mm 20 x V005 - 5,0 x 70 mm V007 - 5,0 x 25 mm...
  • Seite 6 Zubehör 1830 1833...
  • Seite 7 Sicherheitsabstände gemäß EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, Garage, ausladende Zweige, Wäscheleinen oder elektrische Leitungen sein.
  • Seite 8 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 2574 Fundamentplan, ohne Schaukelanbau Fundamentplan, mit einfachem Schaukelanbau = 6 x Winkelanker = 6 x Winkelanker...
  • Seite 9 Bitte beachten! Die Anordnung der Querträger am selben Pfosten Bohrung unterhalb Bohrung oberhalb Bohrung unterhalb Bohrung oberhalb Bohrung unterhalb 07 0 0 10 0 10 07 0 Bohrung oberhalb Achtung! Alle Schraubverbindungen mit Sechskant-Holzschrauben (d=10 mm),müssen mit d= 6 mm vorgebohrt...

  • Seite 10: Aufbau Einer Turmseite

    Aufbau einer Turmseite 3 x V022 - 10,0 x 80 mm, mit V049 4149 3 x V022 - 10,0 x 80 mm, mit V049 90° 12 x V010 - 4,0 x 50 mm Innenseite 180° 4149 90° 90° 2 x V004 - 5,0 x 80 mm (Bauteil 4129 mit d= 5mm vorbohren) 4 x V005 - 5,0 x 70 mm (Bauteil 4129 mit d= 5mm vorbohren)

  • Seite 11: Aufbau Der Zweiten Turmseite

    Aufbau der zweiten Turmseite je Bauteil 4149 180° 3 x V022 - 10,0 x 80 mm, mit V049 4149 Innenseite 4149 2 x V004 - 5,0 x 80 mm 2 x V004 - 5,0 x 80 mm (Bauteil 4129 mit d= 5mm vorbohren) (Bauteil 4129 mit d= 5mm vorbohren) 8 x V005 - 5,0 x 70 mm (Bauteil 4129 mit d= 5mm vorbohren)

  • Seite 12: Zusammenbau Der Beiden Turmseiten

    Zusammenbau der beiden Turmseiten 2 x V022 - 10,0 x 80 mm, mit V049 2 x V022 - 10,0 x 80 mm, mit V049 2 x V022 - 10,0 x 80 mm, mit V049 4 x V022 - 10,0 x 80 mm, mit V049 Oberkanten bündig zusammenfügen 4 x V005 - 5,0 x 70 mm (Bauteil 4145 mit d= 5mm vorbohren)

  • Seite 13: Verankerung Des Spielturms

    Verankerung des Spielturms - Fundamentlöcher laut Plan herstellen - Grundkonstruktion über die Fundamentlöcher positionieren - Pfostenanker laut Fundamentplan befestigen - Turm waagerecht und lotrecht ausrichten - Fundamentlöcher mit Beton füllen - erst nach dem der Beton ausgehärtet ist, mit der Montage fortfahren (z.B.

  • Seite 14: Verlegung Der Bodenbretter Auf Dem Podest

    Verlegung der Bodenbretter auf dem Podest 24 x V010 - 4,0 x 50 mm 24 x V010 - 4,0 x 50 mm Bodenbretter gleichmäßig verteilen und festschrauben...

  • Seite 15: Kletterwand Mit Klettersteine Montieren

    Kletterwand mit Klettersteine montieren je Kletterstein 2 x 2 x Bohrung d= 10 mm Schraubmuffe rückseitig in die Bohrung drücken 28 x V010 - 4,0 x 50 mm...

  • Seite 16: Satteldach Zusammenbauen

    Satteldach zusammenbauen 1 x V004 - 5,0 x 80 mm (1 x Bauteil 4029 mit d= 5 mm vorbohren) 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d= 5 mm vorbohren) 14 x V010 - 4,0 x 50 mm 4 x V010 - 4,0 x 50 mm 14 x V010 - 4,0 x 50 mm ca.

  • Seite 17: Dach Aufsetzen Und Befestigen

    Dach aufsetzen und befestigen 2 x V004 - 5,0 x 80 mm 2 x V004 - 5,0 x 80 mm...

  • Seite 18: Kletterrampe Zusammenbauen Und Am Spielturm Montieren

    Kletterrampe zusammenbauen und am Spielturm montieren Knotenseil montieren oberstes Brett erst nach erfolgter 40 x V010 - 4,0 x 50 mm Befestigung der Rampe am Spielturm anschrauben 1 x V005 - 5,0 x 70 mm Achtung! Bitte Metallring hinter der Schraube anordnen! 2 x V005 - 5,0 x 70 mm erst Kletterrampe am Spielturm anschrauben, dann...

  • Seite 19: Rutsche, Lenkrad Und Haltegriffe Am Spielturm Befestigen

    Rutsche, Lenkrad und Haltegriffe am Spielturm befestigen zur Fixierung mit Sand anhäufen! 2 x V007 - 5,0 x 25 mm...

  • Seite 20: Schaukelbalken Montieren

    Schaukelbalken montieren Anbaumöglichkeiten: Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie Bitte der gesonderten 1 x V029 - 10,0 x 180 mm, mit V049 Aufbauanleitung. 1 x V043 Schraubanker in den Boden eindrehen und an dem Schaukelgestell festschrauben!
