ECODRIVE03 DKC**.040, DKC**.100, DKC**.200
Datenrate, Sendeleistung:
Schalterstellung:
Datenrate:
Schalter S20
Über den Schalter S20 wird die Sendeleistung und die Datenrate für das
SERCOS interface eingestellt.
Bei Auslieferung ist das DKC auf mittlere Sendeleistung (-4,5 dBm) und
auf die geringste Datenrate (2 Mbit/s) eingestellt.
Die Schalter befinden sich in OFF-Stellung , wenn der Schalthebel nach
hinten, in Richtung Geräterückwand gelegt ist. Der Schalter S20/1 ist
unten (siehe Kennzeichnung am Gerät).
Verzerrungs-LED des
SERCOS interface
ERROR
H20
3
2
1

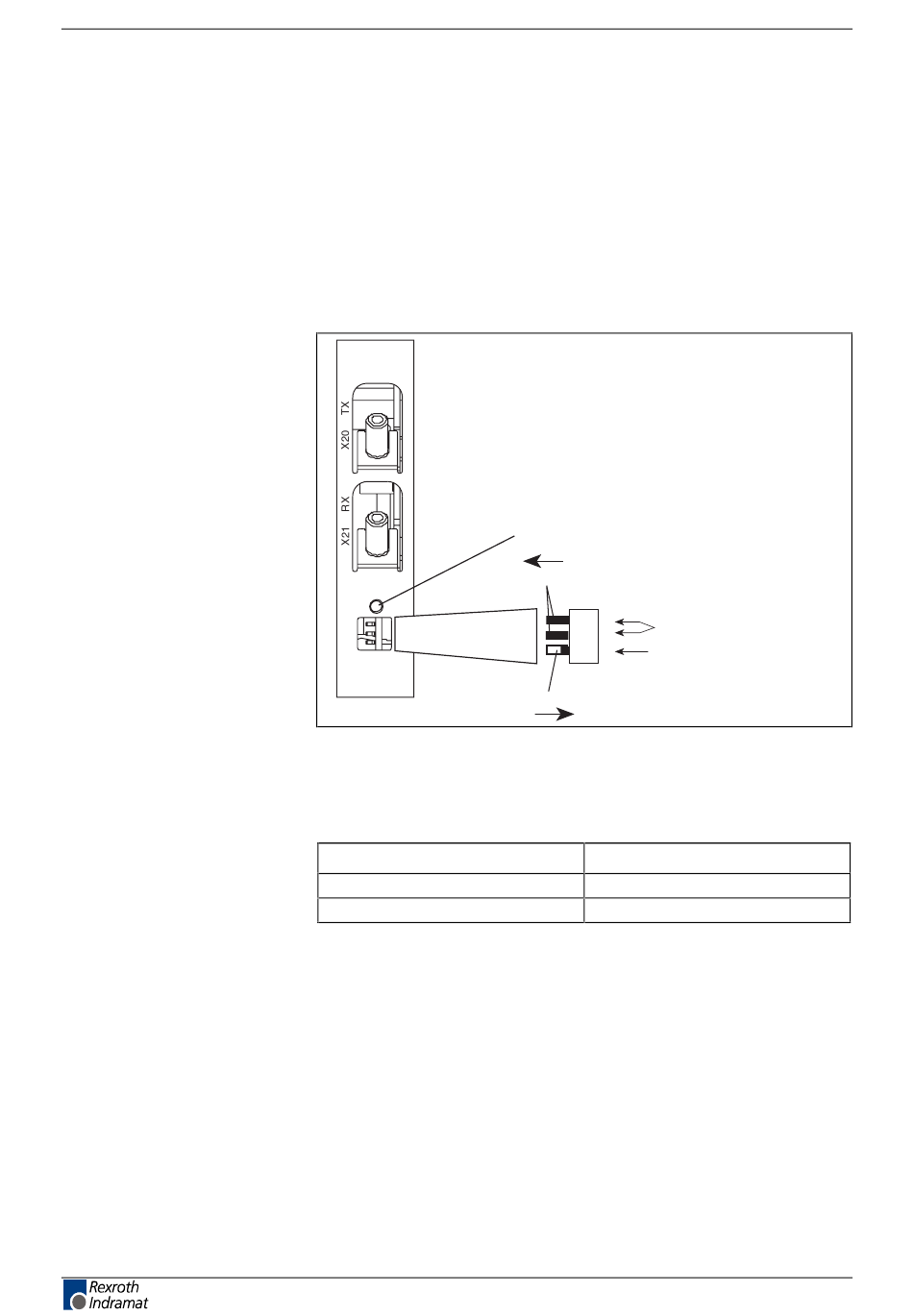

Abb. 4-177: Position der Schalter für Datenrate und Sendeleistung mit
Festlegung der ON/OFF-Stellung der Schalter
Die Einstellung der
vorgenommen.
Stellung des Schalters S20/1
OFF
ON
Abb. 4-178: Zusammenhang zwischen Schalterstellung S20/1 und der Datenrate
ECODRIVE03 Antriebsregelgeräte
OFF
S20
3
Schalter zur Einstellung
der Sendeleistung
2
1
Schalter zur Einstellung der Datenrate
ON
Datenrate wird mit
Datenrate in Mbit/s
