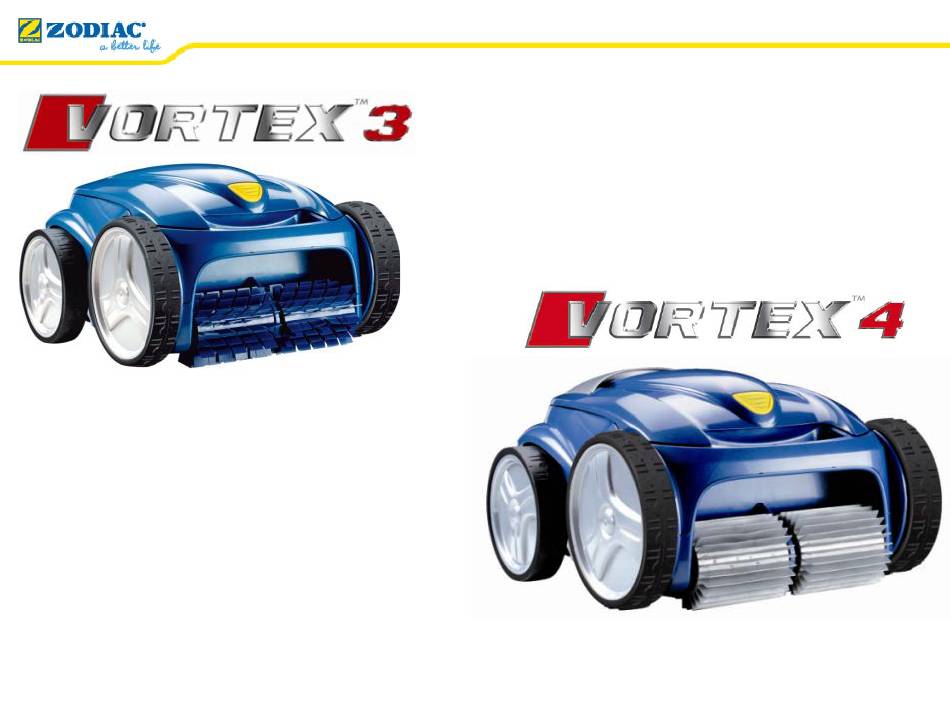

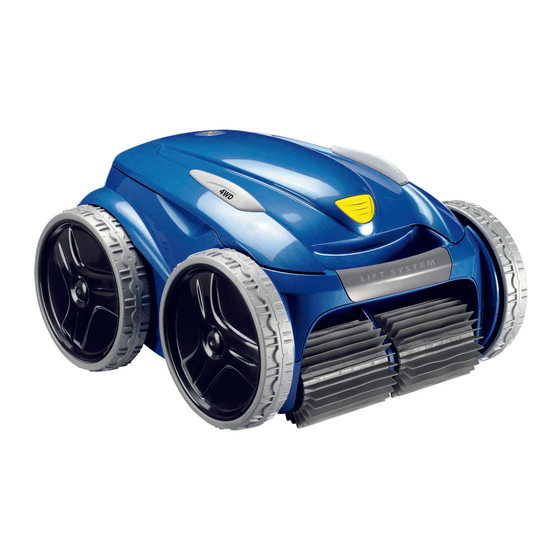

- Seite 1 Vortex™ 3 - Vortex™ 4 © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
- Seite 2 Starke Ansaugung durch Vortexeffekt Extragroß Ansaugöffnung für alle Arten von Fremdkörpern Zahnradgetriebene Kraftübertragung auf die Räder Leicht herausnehmbarer Filterkorb © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
-
Seite 3: Reinigung
Um 30° geneigte Lage für : Antrieb und Reinigung 2 Antriebsmotoren Für Bewegungen und Drehungen (Zahnradgetriebe) 1 Schräglagensensor © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license. - Seite 4 Minimales Verwickeln des Kabels Kein Reinigungszeitverlust 4 Sicherheitsaspekte Trockenlaufschutz, Strandsystem, elektronischer Schutz der Motoren, Diagnosesystem Zuverlässigkeit Qualitativ hochwertiges ABS-Material 2-Jahres-Garantie © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
-
Seite 5: Die Produktvorteile
Bewegung: zufallsgesteuert und geradlinig 2 Reinigungszyklen nach Wahl: Zu reinigende Flächen Dauer BODEN 1,5 Std. BODEN + WÄNDE + WASSERLINIE 2,5 Std. © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license. - Seite 6 Software für die Reinigung großer Becken angepasst Vortex 4 BODEN 1h < 2h30 BODEN + WÄNDE + WASSERLINIE 2h < 3h30 Modifizierbare Reinigungszeit (-0,5 Std/+1 Std) © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
- Seite 7 Vortex™ 3 - Vortex™ 4 Nutzung Leichtes Handling Gewicht : ca. 9,5 kg © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
- Seite 8 - Für grobe Verunreinigungen : 200µ - Sehr feine Filterung : 60µ - Noppenreifen Besonders geeignet für Fliesen- und Polyesterbecken - Schutzhaube © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
- Seite 9 Vortex™ 3 - Vortex™ 4 Reinigung des Filterkorbs Leichte Handhabung… und hygienisches Reinigen! © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
- Seite 10 Gewicht des Reinigers 9,5 kg Getriebe Zahnradgetriebe (Vorderräder) Antrieb Hybrid (Vorderräder + Turbine) Filterung (als Zubehör) 100µ oder 60µ, 200µ © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
- Seite 11 - Anzeige der Testschritte - Anzeige der Fehlermeldungen FULL TEST (Software) - Detaillierte Informationen über den Reiniger (Betriebsstunden, Verlauf der Fehlercodes,…) © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
- Seite 12 Vortex™ 3 - Vortex™ 4 Diagnosehilfe Die Steuerbox muss vor dem Öffnen immer vom Stromnetz getrennt werden! © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
- Seite 13 Steckverbinder, und die Ersetzen Demontage der Stopfbuchse prüfen der Netzteilkarte Strömungsführung (Steckdose) Anderenfalls den Inbetriebnahme des Reinigers Motorblock ersetzen © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
-
Seite 14: Die 2 Roten Anzeigelampen Der Zyklen "I" Und "Ii" Blinken Abwechselnd
Kraftübertragung findet statt angeschlossen Der Reiniger ist korrekt mit der Steuerbox verbunden Anderenfalls den Inbetriebnahme des Reinigers Motorblock ersetzen © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license. - Seite 15 Prüfen, ob die Bürsten unten an den Wänden drehen Wasserqualität prüfen (Algen an den Wänden?) Abnutzung der Bürsten prüfen Inbetriebnahme des Reinigers © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
-
Seite 16: Überschreiten Der Wasserlinie
Wasserniveau des Beckens prüfen (sofern der Reiniger an die Randsteine stößt) Die Leistung des Pumpenmotors an den Wänden verringern Inbetriebnahme des Reinigers © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license. - Seite 17 Den Zustand des Filterkorbs (Reinigen?) Den Propeller und die Strömungsführung (blockiert?) Den Filterkorb mit dem Feinfilterkorb ersetzen: 60 µ Inbetriebnahme des Reinigers © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
- Seite 18 REP 083 – Austausch der Teile des Motorblocks (> 2014) ACC 011 – Fernbedienung mit Bediengerät synchronisieren Verfügbar im MEDIA Center © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
-
Seite 19: Ersetzen Der Netzteilkarte
30 V-Gleichstromausgang vom Roboter trennen. 1 - Netzteil 2 - Netzteil 30 V (zum Reiniger) 3 - Netzkarte 4 - Verbindungskabelstrang 5 - Tastaturschnittstellenkarte © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license. -
Seite 20: Stromversorgung Steckdose
Die Überwurfmutter abschrauben weiss Die Anschlüsse prüfen (Farbcodes) schawrz braun 1 – Überwurfmutter 2 – Stopfbuchse © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license. - Seite 21 Vortex™ 3 - Vortex™ 4 Reparaturvorgehensweisen Motorblock Demontage Den Gehäusedeckel abnehmen Den Filterkorb entfernen © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
-
Seite 22: Motorblock Demontage
- Die obere Schraube entfernen - Links und Rechts leicht eindrücken und anheben. Die Strömungsführung hinten herausziehen den Propeller nach hinten heraus nehmen © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license. - Seite 23 Schrauben des Motorblocks (Pfeile) lösen Den Motorblock anheben Das Kabel aus der Führung nehmen, um den Motorblock flach ablegen zu können © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
- Seite 24 Motorblock Demontage Die 2 weißen Ritzel sowie die 2 silberne Stifte entfernen. Aufbewahren und auf dem neuen Motorblock wieder verwenden © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
- Seite 25 Alle Befestigungsschrauben des Motorblocks sind gleich 11. Die Steckverbindung vorsichtig abziehen. Auf die O-Ring-Dichtung achten (bei der Version des BLAUEN Schwimmkabels < 2014) © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
- Seite 26 Vortex™ 3 - Vortex™ 4 Reparaturvorgehensweisen Montage Zur Wiedermontage die Anweisungen in umgekehrter Reihenfolge ausführen © ZPCE - EXPERT PARTNER PROGRAM 2016-2017 ZODIAC ® is a registered trademark of Zodiac International, S.A.S.U., used under license.
