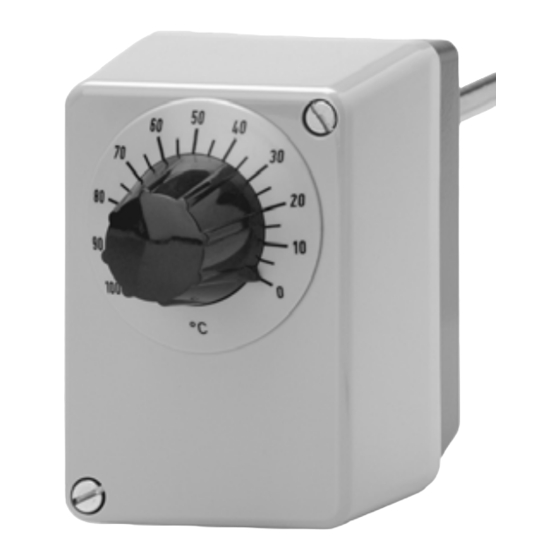

Aufbau-Thermostat
Typenreihe ATH
Besonderheiten
 robustes Gehäuse (Schutzart IP 54)
 Mikroschalter
 Selbstüberwachung (STB/STW) bei Druckabfall
 Sicherheitsabschaltung (STB/STW)
 geprüft nach DIN EN 14597
Kurzbeschreibung
Thermostate regeln und überwachen thermische Prozesse. Die Geräte der Typenreihe ATH
sind als Temperaturregler TR, Temperaturwächter TW, Sicherheitstemperaturwächter STW
(STB) und Sicherheitstemperaturbegrenzer STB lieferbar. Der STB versetzt bei Störungen die
überwachte Anlage in einen betriebssicheren Zustand.
Aufbau-Thermostate arbeiten nach dem Prinzip der Flüssigkeitsausdehnung; als elektrisches
Schaltelement dient ein Mikroschalter.
Schaltfunktion
Temperaturregler TR und Temperaturwächter TW
Überschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Sollwert, wird
über die Übersetzungsmechanik der Mikroschalter betätigt und der Stromkreis geöffnet bzw.
geschlossen. Beim Unterschreiten des eingestellten Sollwertes (um die Schaltdifferenz) wird
der Mikroschalter wieder in Ausgangsstellung gebracht.
Wiedereinschaltsperre beim Sicherheitstemperaturbegrenzer STB
Überschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Grenzwert,
wird der Stromkreis geöffnet und der Mikroschalter mechanisch verriegelt.
Nach Unterschreitung der Gefahrentemperatur um ca. 10 % des Skalenumfanges (ca. 15% bei
Grenzwerteinstellung   350°C) kann der Mikroschalter manuell entriegelt werden.
Einsatz des Sicherheitstemperaturwächter STW als Sicherheitstemperaturbegrenzer STB
Hierbei muss die dem Thermostat nachfolgende Schaltung, der DIN EN 14597 und der
VDE 0116 entsprechen.
Selbstüberwachung beim Sicherheitstemperaturbegrenzer STB
und Sicherheitstemperaturwächter STW (STB)
Bei Zerstörung des Messsystems, d.h., wenn die Ausdehnungsflüssigkeit entweicht, fällt beim
STB und STW (STB) der Druck in der Membrane ab und öffnet bleibend den Stromkreis. Eine
Entriegelung ist nicht mehr möglich.
Bei Abkühlung des Fühlers auf eine Temperatur unter ca. -20°C wird der Stromkreis ebenfalls
geöffnet, bei Temperaturanstieg über ca. -20°C muß der STB durch den Wiedereinschaltknopf
von Hand erst entriegelt werden. Die Wiedereinschaltung beim STW (STB) erfolgt selbsttätig.
Zulassungen
2012-04-25/00073224
Telefon: +49 661 6003-716
Telefax: +49 661 6003-504
E-Mail: mail@jumo.net
Internet: www.jumo.net
Typenblatt 603021 Seite 1/10
ATHs-1
ATHf-70
