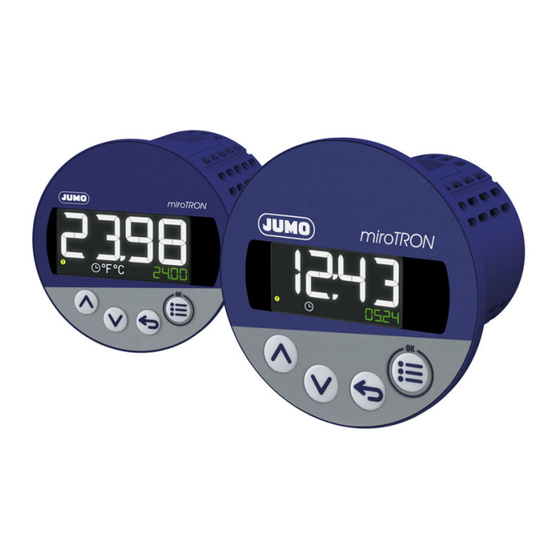

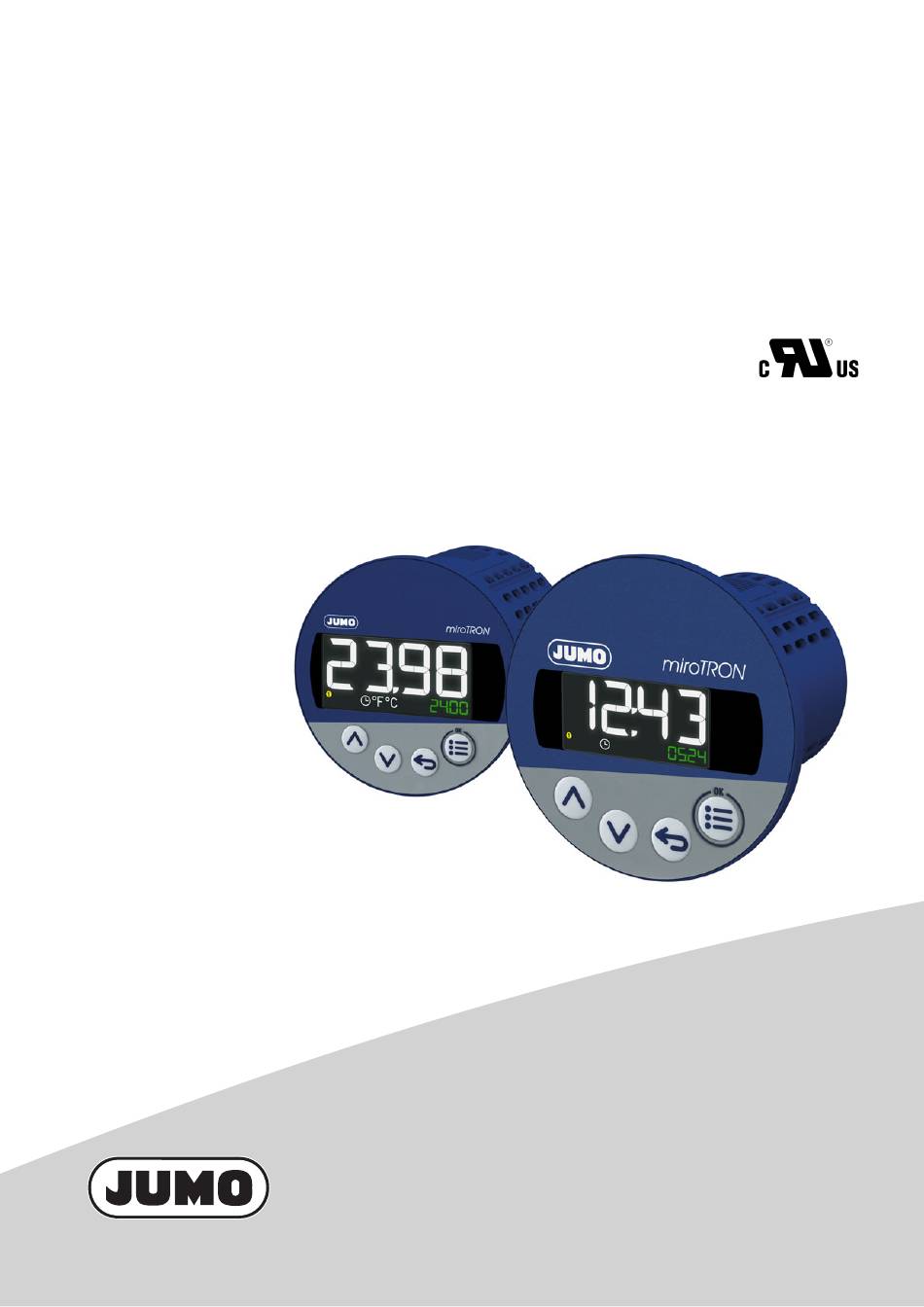

- Seite 1 JUMO miroTRON Elektronischer Thermostat mit PID-Zweipunktreglerfunktion Betriebsanleitung 70109000T90Z000K000 V1.00/DE/00771096/2022-12-01...
- Seite 2 Weitere Informationen und Downloads qr-701090-de.jumo.info...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Sicherheit ........... 7 Symbole und Signalwörter . - Seite 4 Inhalt Elektrischer Anschluss........25 Installationshinweise .
- Seite 5 Inhalt 7.3.9 Service ..............55 7.3.10 Digitale Steuersignale .
- Seite 6 Inhalt...
-
Seite 7: Sicherheit
Sicherheit 1 Sicherheit Symbole und Signalwörter Allgemein Diese Anleitung enthält Hinweise, die Sie zu Ihrer eigenen Sicherheit sowie zur Vermeidung von Sach- schäden beachten müssen. Diese Hinweise sind durch Zeichen unterstützt und werden in dieser Anlei- tung wie gezeigt verwendet. Lesen Sie diese Anleitung, bevor Sie das Gerät in Betrieb nehmen. -
Seite 8: Bestimmungsgemäße Verwendung
1 Sicherheit Bestimmungsgemäße Verwendung Das Gerät ist für die Verwendung in industrieller Umgebung bestimmt, wie in den technischen Daten spezifiziert. Eine andere oder darüber hinausgehende Nutzung gilt als nicht bestimmungsgemäß. Das Gerät ist entsprechend den gültigen Normen und Richtlinien sowie den geltenden sicherheitstech- nischen Regeln gebaut. - Seite 9 1 Sicherheit Die Kenntnis und das technisch einwandfreie Umsetzen der in der mitgelieferten Technischen Doku- mentation enthaltenen Sicherheitshinweise und Warnungen sind Voraussetzungen für die gefahrlose Montage, Installation und Inbetriebnahme sowie für die Sicherheit während des Betriebes des beschrie- benen Gerätes. Nur qualifiziertes Personal verfügt über das erforderliche Fachwissen, um die in diesem Dokument verwendeten Sicherheitshinweise und Warnungen im konkreten Einzelfall richtig zu interpre- tieren und in die Tat umzusetzen.
- Seite 10 1 Sicherheit...
-
Seite 11: Beschreibung
Beschreibung 2 Beschreibung Gesamtübersicht Das Gerät ist in folgenden Ausführungen lieferbar: (10) Typ 701091, Typ 701090, Frontblende 88 mm Frontblende 68 mm Dichtung Adapterblech Schalttafelbefestiger Frontblende mit Folientastatur, Kapitel 6.1 „Anzeige- und Bedienelemente“, Seite 29 Display Typenschild, Kapitel 2.3.1 „Typenschild“, Seite 12 Steckbare Klemmleisten 10 Rückansicht mit steckbaren Klemmleisten,... -
Seite 12: Geräteausführung Identifizieren
2 Beschreibung Die Bedienung, Parametrierung und Konfiguration erfolgt über eine Folientastatur mit vier Tasten. Mit Hilfe des Setup-Programms ist das Gerät komfortabel mit einem PC konfigurierbar. Während der Konfi- guration über die USB-Schnittstelle ist keine separate Spannungsversorgung erforderlich (USB-powe- red). Geräteausführung identifizieren 2.3.1 Typenschild... -
Seite 13: Bestellangaben
2 Beschreibung 2.3.2 Bestellangaben Grundtyp 701090 Typ 701090 mit 1 Relais, Format (Ø 60 x 80) mm 701091 Typ 701091 mit 1 Relais, Format (Ø 80 x 80) mm Ausführung Standardausführung Kundenspezifisch angepasste Hardware Kundenspezifisch angepasste Software Kundenspezifisch angepasste Hard- und Software Eingang (Messeingangsgruppe) 1 Widerstandsthermometer Pt100, Pt1000 in Zweileiterschaltung, 1 Digitaleingang Ausgang... -
Seite 14: Blockschaltbild
2 Beschreibung Blockschaltbild Analogeingang Setup-Schnittstelle Widerstandsthermometer Pt100, USB-Device Pt1000 in Zweileiterschaltung PID-Zweipunktregler Digitalausgang 1 Relais Schließ er AC 250 V, 16 A) Digitaleingang Digitaleingang für potenzialfreien Kontakt Spannungsversorgung LCD-Anzeige - AC 230 V +10/-15 %, 48 bis 63 Hz - AC 115 V +10/-15 %, 48 bis 63 Hz Folientastatur ±... -
Seite 15: Eingänge Und Ausgänge
2 Beschreibung Bei geringer Regelabweichung (z. B. im eingeschwungenen Zustand des Regelkreises während des Be- triebs) wird eine erzwungene Schwingung um den Sollwert erzeugt. Hierbei wird der Sollwert auf jeden Fall überschritten.In Abhängigkeit von der Größe der Regelabweichung wählt der Regler automatisch zwischen den beiden Verfahren: Selbstoptimierung in der Anfahrphase Selbstoptimierung während des Betriebs... -
Seite 16: Micro-Usb-Anschluss
2 Beschreibung 2.6.3 Micro-USB-Anschluss Als Setup-Schnittstelle steht im Gerät eine Micro-USB-Buchse Typ B zur Verfügung. Über diese Buchse kann eine Verbindung zu einem PC oder Notebook hergestellt werden, auf dem das Setup-Programm installiert ist. Mit dem Setup-Programm kann eine umfangreiche Konfiguration des Geräts vorgenom- men werden. -
Seite 17: Grenzwertüberwachung
2 Beschreibung Für die Darstellung auf dem Display wählt das Gerät immer die richtige, passende Einheit zum Mess- wert. Grenzwertüberwachung Mit dieser Funktion kann ein beliebiges Analogsignal mit verschiedenen Schaltfunktionen überwacht werden. Es sind insgesamt 8 Alarmfunktionen (AF) mit unterschiedlichen Schalt-Charakteristika im Ge- rät hinterlegt. - Seite 18 2 Beschreibung...
-
Seite 19: Warenannahme, Lagerung Und Transport
Beschreibung des aufgetretenen Fehlers Das Reparatur-Begleitschreiben (Begleitschreiben für Produktrücksendungen) kann im Internet von der Homepage des Herstellers heruntergeladen werden: http://produktruecksendung.jumo.info Schutz gegen Elektrostatische Entladung (ESD) (ESD = Electro Static Discharge) Zur Vermeidung von ESD-Schäden müssen elektronische Baugruppen oder Bauteile in ESD-geschütz- ter Umgebung gehandhabt, verpackt und gelagert werden. -
Seite 20: Entsorgung
3 Warenannahme, Lagerung und Transport Entsorgung Entsorgung des Gerätes ENTSORGUNG! Das Gerät oder ersetzte Teile gehören nach Beendigung der Nutzung nicht in die Mülltonne, denn es besteht aus Werkstoffen, die von darauf spezialisierten Recycling-Betrieben wiederverwendet werden können. Das Gerät sowie das Verpackungsmaterial ordnungsgemäß und umweltschonend entsorgen lassen. Hierbei die landesspezifischen Gesetze und Vorschriften zur Abfallbehandlung und Entsorgung beach- ten. -
Seite 21: Montage
Montage 4 Montage Montagehinweise WARNUNG! Das Gerät ist nicht für die Verwendung in explosionsgefährdeten Bereichen vorgesehen. Es besteht die Gefahr einer Explosion. Gerät nur außerhalb explosionsgefährdeter Bereiche einsetzen. Montageort Das Gerät ist für den Einbau in einen Schalttafelausschnitt innerhalb eines geschlossenen Schalt- schranks vorgesehen. -
Seite 22: Abmessungen
4 Montage Abmessungen 4.2.1 Typ 701090 Ø 68 60,6... -
Seite 23: Typ 701091
4 Montage 4.2.2 Typ 701091 Ø 88 60,6 4.2.3 Einbaumaße Schalttafel- Einbautiefe ohne Mindestabstände der Schaltta- ausschnitt Ø Dichtung felausschnitte (bei Dicht-an- dicht-Montage) horizontal vertikal 701090 60,5 +0,5 mm 80 mm 15 mm 30 mm 701091 80,5 +0,5 mm... -
Seite 24: Schalttafeleinbau
4 Montage Schalttafeleinbau VORSICHT! Gerätefront und Gehäuse haben unterschiedliche Schutzarten! Die Schutzart IP65 (frontseitig) ist nur bei gleichmäßig anliegender Dichtung gewährleistet. Den Befestigungsrahmen bzw. die beiden Befestigungselemente wie in der Abbildung gezeigt ver- wenden und auf gleichmäßige Befestigung achten! Schalttafelbefestiger Schalttafel Schalttafelausschnitt... -
Seite 25: Elektrischer Anschluss
Elektrischer Anschluss 5 Elektrischer Anschluss Installationshinweise Anforderungen an das Personal • Arbeiten am Gerät dürfen nur im beschriebenen Umfang und ebenso wie der elektrische Anschluss ausschließlich von Fachpersonal durchgeführt werden. • Vor dem Stecken und Ziehen von Anschlussleitungen muss sichergestellt sein, dass die durchfüh- rende Person elektrostatisch entladen ist (z. -
Seite 26: Anschlusselemente Und Stecker
5 Elektrischer Anschluss GEFAHR! Lebensgefahr durch Stromschlag Verletzungsgefahr beim Berühren von stromführenden Teilen! Nur eine qualifizierte Elektrofachkraft darf Anschluss und Installation eines nicht steckerfertigen elektrischen Geräts durchführen. Vor Arbeiten an Anlage oder Gerät die Spannung abschalten und gegen Wiedereinschalten sichern. ... -
Seite 27: Anschlussplan
5 Elektrischer Anschluss Anschlussplan VORSICHT! Gefahr von Geräteschäden Wenn das Gerät nicht mit der auf dem Typenschild angegebenen Spannung versorgt wird, führt das un- ter Umständen zur Zerstörung des Geräts. Spannungsversorgung ausschließlich mit einer Spannungsquelle herstellen, die den Angaben auf dem Typenschild entspricht. -
Seite 28: Galvanische Trennung
5 Elektrischer Anschluss Galvanische Trennung AC 3000 V AC 3000 V Die Spannungsangaben entsprechen den Funktionale galvanische Trennung zum Prüfwechselspannungen (Effektivwerte) Anschluss von SELV- oder PELV- gemäß DIN EN 61010-1 (VDE 0411- Stromkreisen 1):2020-03 Relaisausgang USB-Schnittstelle oder Spannungsversorgung DC 12 V bis 24 V Spannungsversorgung 230 V, 48 bis 63 Hz 115 V, 48 bis 63 Hz Digitaleingang... -
Seite 29: Bedienung
Bedienung 6 Bedienung Die primäre Bedienerschnittstelle des Gerätes ist die frontseitige Folientastatur mit dem Display. Sie er- möglicht eine schnelle Bedienung und Konfiguration am Einbauort des Gerätes. Nicht relevante Para- meter, Unterparameter, Selektor- und Auswahleinstellungen blendet die Software für die Bedienung am Gerät aus, wenn •... -
Seite 30: Bedienübersicht
6 Bedienung Down (im Menü: Wert verringern, nächsten Up (im Menü: Wert vergrößern, vorherigen Menüpunkt oder Parameter auswählen; Menüpunkt oder Parameter auswählen; Sollwert oder im Handbetrieb Stellgrad ver- Sollwert oder im Handbetrieb Stellgrad ver- ringern) größern) Timer (leuchtet = ein, blink = gestartet), Schaltstellung der Digitalausgänge (gelb = Temperatureinheit aktiv) - Seite 31 6 Bedienung Tastenfunktionen Taste oder Tastenkom- Funktion bination (Dauer) in Grundstellung beim Navigieren beim Editieren Sollwert vergrößern vorhergehenden Menü- Wert vergrößern oder in punkt oder Parameter Auswahlliste nach oben Im Handbetrieb: Stell- auswählen gehen grad vergrößern Down Sollwert verringern nächsten Menüpunkt Wert verringern oder in oder Parameter aus- Auswahlliste nach unten...
-
Seite 32: Das Ebenenkonzept
6 Bedienung 6.1.2 Das Ebenenkonzept Grundstellung Hauptmenü Anwenderebene Anwenderebene Sollwert 1 Schaltdifferenz zurück Konfiguration Konfiguration Systemdaten Geräteinfo Anzeige/Bedienung zurück Analogeingang Digitaleingang Thermostat/Regler Parametersatz Grenzwertüberw. 1, 2, 3 Service Dig. Steuersignal 1, 2 Timer Digitalausgang 1 zurück Geräteinfo Version Service Hardware zurück Geräteverhalten beim Einschalten Nach Einschalten der Spannungsversorgung startet die Steuerung zunächst eine Prüfroutine. -
Seite 33: Behandlung Von Eingabefehlern
6 Bedienung Behandlung von Eingabefehlern Eingabefehler der Bedienerebene über Gerätetasten Die Software überprüft Eingabewerte in der Bedienerebene auf ihren Wertebereich und ihre Länge. Un- gültige Werte werden nicht übernommen. Wertüberprüfung von Konfigurationsdaten Eine mögliche Fehlerquelle entsteht durch die Eingabe und Vorgabe von falschen Konfigurations- und Parameterdaten. -
Seite 34: Grundstellung
6 Bedienung Grundstellung Nach Netz-EIN und Initialisierung, ggf. mit einer konfigurierten Anlaufverzögerung, erreicht das Gerät die Grundstellung. Werksseitige Voreinstellung: Anzeige 1 - Analogeingang Anzeige 2 - 1. Sollwert Timerlaufzeit/Restlaufzeit Timer Wenn der Timer eingeschaltet ist und die Funktion "Anzeigenwechsel bei Timer-Start" konfiguriert wur- de, zeigt Anzeige 2 die bereits absolvierte Timerlaufzeit oder die verbleibende Restlaufzeit an. -
Seite 35: Ebenenverriegelung
6 Bedienung 3. OK-/Menütaste 1 x drücken. Anzeige 1 zeigt „SCHALTDIFFERENZ“ an, Anzeige 2 zeigt die aktuell parametrierte Schaltdifferenz an. Der Zahlenwert der Schaltdifferenz blinkt. 4. Durch Drücken der „Up“-/“Down“-Taste die gewünschte Schaltdifferenz einstellen. OK-/Menütaste 1 x drücken. Die Schaltdifferenz ist eingestellt. Ebenenverriegelung Der Zugang zu den einzelnen Ebenen kann gesperrt werden. -
Seite 36: Handbetrieb - Nur Bei Reglerfunktion
6 Bedienung Handbetrieb – nur bei Reglerfunktion Der Handbetrieb ist nur möglich, wenn das Gerät in der Reglerfunktion betrieben wird. Nach der Um- schaltung in den Handbetrieb wird entweder der aktuelle Stellgrad oder ein bestimmter, einstellbarer Stellgrad angezeigt und ausgegeben (konfigurierbar). Während des Handbetriebs blinkt in der 2. -
Seite 37: Konfiguration
Konfiguration 7 Konfiguration HINWEIS! Die Anzeige der einzelnen Menüpunkte im Gerät ist immer abhängig von der eingesetzten Hardware und von der Gerätefunktion. Selektoren Selektoren dienen dazu Ausgangsgrößen einer Gerätefunktion mit den Eingangsgrößen einer anderen Gerätefunktion zu verbinden. Das Gerät unterscheidet zwischen Digital- und Analogselektor. In den Se- lektoren befinden sich alle relevanten Prozesswerte, die im Gerät vorliegen. -
Seite 38: Analogselektor
7 Konfiguration 7.1.2 Analogselektor Die nachfolgend aufgeführten analogen Funktionen stehen bei der Konfiguration (Analogselektor) zur Auswahl. Funktion Bemerkung Keine Auswahl Analogeingang Sollwert 1 Sollwert 2 Aktueller Sollwert Reglerausgang nur mit Typenzusatz „PID-Zweipunktregler“ Stellgradanzeige Laufzeit Timer Restlaufzeit Timer Timerwert Servicezähler nicht bei Anzeige 1 konfigurierbar Betriebsdauer Setup-Programm Das Setup-Programm dient der komfortablen Konfiguration der Geräte. -
Seite 39: Online-Parameter
7 Konfiguration 7.2.1 Online-Parameter Zur Ausführung dieser Funktionen ist eine aktive Verbindung zwischen Setup-Programm und Gerät er- forderlich. Feinabgleich Mit dieser Funktion können die Messwerte des Analogeingangs korrigiert werden. Im Unterschied zum Messwertoffset, mit dem für die gesamte Kennlinie ein konstanter Korrekturwert vorgegeben wird, lässt sich mit dem Feinabgleich auch die Steigung der Kennlinie verändern. -
Seite 40: Startup-Parameter
7 Konfiguration 7.2.2 Startup-Parameter Die Startup-Funktion ermöglicht die Visualisierung und Aufzeichnung von Prozesswerten in Echtzeit. Dadurch wird zum Beispiel die Inbetriebnahme einer Anlage wesentlich erleichtert. Die maximale Auf- zeichnungsdauer beträgt 24 Stunden. Die beim Aufzeichnen der Daten entstandenen Dateien können gespeichert und ausgedruckt werden. - Seite 41 7 Konfiguration Parameter Auswahl/Text/Wert Beschreibung -1999 bis 9999 (0) Koeffizient des quadratischen Anteils (x -1999 bis 9999 (0) Koeffizient des kubischen Anteils (x -1999 bis 9999 (0) Koeffizient des quartischen Anteils (x Schaltfläche „Grafik anzeigen“ (Darstellung der Linearisierung in einer Grafik): Beim Betätigen dieser Schaltfläche wird eine Grafik der Linearisierung erstellt.
-
Seite 42: Konfiguration - Menü
7 Konfiguration Konfiguration – Menü 7.3.1 Systemdaten Systemdaten mit dem Setup-Programm und am Gerät In diesem Menü können die Grundeinstellungen des Gerätes festgelegt werden. Parameter Wert Werkseinstel- Beschreibung lung Gerätename <Gerätename> <Name> Bezeichnung des Gerätes (im Menü (editierbar) „Geräteinfo“) Sprache Deutsch Deutsch Sprache der Gerätetexte... -
Seite 43: Anzeige Und Bedienung
7 Konfiguration 7.3.2 Anzeige und Bedienung Anzeige/Bedienung mit dem Setup-Programm In diesem Menü werden die Einstellungen für Anzeige/Bedienung des Geräts festgelegt. Parameter Wert Werkseinstel- Beschreibung lung Anzeige 1. Anzeige Analogselektor, Analogeingang Anzeigewert der oberen LED-Anzeige siehe Seite 38 (weiß) Meldetext 1 (editierbar) Wird angezeigt, sobald Signal Meldetext 1 den Logikpegel „1“... - Seite 44 7 Konfiguration Parameter Wert Werkseinstel- Beschreibung lung Sollwert- Ja (Haken) Ja (Haken) Der aktuelle Sollwert kann direkt in der Verstellung Grundstellung mit den Tasten „Up“ und „Down“ eingegeben werden Nein (leer) Die Sollwertverstellung in der Grundstel- lung wird nicht zugelassen. Anlaufverzöge- 0 bis 300 s Anlaufverzögerung (in Sekunden) nach...
- Seite 45 7 Konfiguration Parameter Wert Werkseinstel- Beschreibung lung Sollwert- Nein Die Sollwertverstellung in der Grundstel- Verstellung lung wird nicht zugelassen Der aktuelle Sollwert kann direkt in der Grundstellung mit den Tasten „Up“ und „Down“ eingegeben werden Anlauf- 0 bis 300 s Nach dieser Zeit werden die Eingaben verzögerung erst wirksam...
-
Seite 46: Analogeingang
7 Konfiguration 7.3.3 Analogeingang Analogeingang mit dem Setup-Programm und am Gerät In diesem Menü werden die Einstellungen für den Analogeingang des Gerätes festgelegt. Das Setup-Programm erkennt, um welche Geräteausführung es sich handelt. Parameter Wert Werkseinstel- Beschreibung lung Signalart 2L Widerstandsther- 2L Wider- Sensortyp mometer... -
Seite 47: Digitaleingang
7 Konfiguration 7.3.4 Digitaleingang Digitaleingang mit dem Setup-Programm und am Gerät In diesem Menü werden die Einstellungen für den Digitaleingang des Geräts festgelegt. Das Setup-Programm erkennt, um welche Geräteausführung es sich handelt. Parameter Wert Werkseinstel- Beschreibung lung Invertierung Bei „EIN“ wird der Schaltzustand inver- tiert. -
Seite 48: Regler
7 Konfiguration 7.3.6 Regler Regler mit dem Setup-Programm Bei freigeschalteter Option „Zweipunktregler“ werden in diesem Menü weitere Einstellungen des Geräts für die Reglerfunktion festgelegt. Parameter Wert Werkseinstel- Beschreibung lung Reglerart Auswahl der Gerätefunktion Thermostat das Gerät als Thermostat betreiben Zweipunktregler (2-P- das Gerät als Zweipunktregler betreiben Regler) Wirksinn... -
Seite 49: Reglerparameter
7 Konfiguration Parameter Wert Werkseinstel- Beschreibung lung Selbstoptimierung Verriegelung Frei Frei Selbstoptimierung ist freigegeben (nur Setup) Gesperrt Selbstoptimierung ist gesperrt Ausgangsart Relais Art des Reglerausgangs. Regler Die Schaltperiodendauer wird in Anhän- gigkeit von der Art des Reglerausgangs berechnet Relais Relaisausgang Halbleiter, Logik Logikausgang Übernahme... - Seite 50 7 Konfiguration Parameter Wertebe- Werkseiti- Einheit Bedeutung reich ge Einstel- lung Vorhaltezeit Tv1 0 bis 9999 Beeinflusst den differentiellen Anteil des Reglerausgangssignals. Die Wirkung des differentiellen Anteils wird mit größerer Vor- haltezeit stärker. Nachstellzeit Tn1 0 bis 9999 Beeinflusst den integralen Anteil des Reglerausgangssignals.
-
Seite 51: Grenzwertüberwachung
7 Konfiguration 7.3.8 Grenzwertüberwachung Grenzwertüberwachung 1 bis 3 mit dem Setup-Programm und am Gerät Das Gerät ist mit 3 Grenzwertüberwachungen ausgestattet, die individuell konfigurierbar sind. Die fol- genden Konfigurationsparameter stehen für jede der 3 Grenzwertüberwachungen zur Verfügung. Parameter Wert Werkseinstel- Beschreibung lung Funktion... - Seite 52 7 Konfiguration Parameter Wert Werkseinstel- Beschreibung lung Ausschalt- 0 bis 9999 Verzögerungszeit (in Sekunden) für die verzögerung Deaktivierung des Ausgangssignals wenn Alarmbedingung nicht mehr vorliegt Wischerzeit 0 bis 9999 Das Ausgangssignal wird nach dieser Zeit (in Sekunden) automatisch deakti- viert, auch wenn die Alarmbedingung weiterhin vorliegt.
- Seite 53 7 Konfiguration Sollwertbezogene Schaltfunktionen Links unsymmetrisch Symmetrisch Rechts unsymmetrisch 0 = Ausgangssignal nicht aktiv x = Istwert (1) Grenzwert (AL) 1 = Ausgangssignal aktiv w = Sollwert (2) Hysterese Grenzwertbezogene Schaltfunktionen AF7 und AF8 überwachen sollwertunabhängig, ob der Istwert einen festen Grenzwert über- oder unter- schreitet.
- Seite 54 7 Konfiguration Links unsymmetrisch Symmetrisch Rechts unsymmetrisch 0 = Ausgangssignal nicht aktiv x = Istwert (1) Grenzwert (AL) 1 = Ausgangssignal aktiv (2) Hysterese Unsymmetrische Schaltfunktionen mit 2. Grenzwert Ist für das Grenzwertverhalten unsymmetrisch eingestellt, überwachen AF1 und AF2, ob der Istwert x in einem unsymmetrischen Fenster um den Sollwert liegt.
-
Seite 55: Service
7 Konfiguration 7.3.9 Service Einstellen von Serviceparametern über Setup-Programm oder am Gerät In diesem Menü können die Serviceparameter des Gerätes festgelegt werden. Alle Parameter können sowohl im Setup-Programm als auch am Gerät konfiguriert werden. Parameter Wert Werks- Beschreibung einstellung Funktion Anzahl Schaltvor- Anzahl Schalt- Zählt die Schalthäufigkeit eines... - Seite 56 7 Konfiguration Digitale Steuersignale mit dem Setup-Programm und am Gerät In diesem Menü werden die digitalen Steuersignale zur Anpassung von Applikationen festgelegt. Das Setup-Programm erkennt, um welche Geräteausführung es sich handelt. Parameter Wert Werkseinstel- Beschreibung lung Funktion Ohne Funktion Ohne Funktion Das Ausgangssignal entspricht dem Eingangssignal (ggf.
-
Seite 57: Timer
7 Konfiguration Parameter Wert Werkseinstel- Beschreibung lung Ausschaltzeit/ 0 bis 9999 s Impulse: Ausschaltzeit (Low-Zu- -verzögerung stand; in Sekunden) Verzögerung: Verzögerungszeit (in Sekunden) für den Übergang vom High- zum Low-Zustand Wischerzeit 0 bis 9999 s Zeit (in Sekunden) für Wischer- funktion 7.3.11 Timer... - Seite 58 7 Konfiguration Parameter Wert Werkseinstel- Beschreibung lung Abbruch-Signal Digitalselektor Keine Auswahl Signal (aktiv bei steigender Flanke) zum siehe Seite 37 Abbrechen des Timers Das Abbruch-Signal wirkt nur, während der Laufzeit (nicht während der Nachauf- zeit) Halt-Signal Keine Auswahl Signal (High-aktiv) zum Anhalten des Ti- mers Das Halt-Signal wirkt nur während der Vorlaufzeit und der Laufzeit (nicht wäh-...
-
Seite 59: Digitalausgang
7 Konfiguration 7.3.12 Digitalausgang Digitalausgang mit dem Setup-Programm und am Gerät In diesem Menü werden die Einstellungen für den Digitalausgang des Geräts festgelegt. Das Setup-Programm erkennt, um welche Geräteausführung es sich handelt. Parameter Wert Werkseinstel- Beschreibung lung Quelle Digitalselektor Keine Auswahl Signal, das am Digitalausgang ausgege- siehe Seite 37 ben wird. - Seite 60 7 Konfiguration...
-
Seite 61: Wartung, Reinigung, Störungsbeseitigung
Wartung, Reinigung, Störungsbeseitigung 8 Wartung, Reinigung, Störungsbeseitigung Service Im Gerät steht ein Service- und Betriebsstundenzähler zur Verfügung. Der Servicezähler zählt, wenn ein zu überwachendes Signal eingestellt ist. Servicezähler Das Gerät zählt die Anzahl der „Low-High-Flanken“ eines Binär- signals. Für Servicezwecke speichert das Gerät unabhängig von der individuellen Einstellung weitere Parameter: •... -
Seite 62: Störungsbeseitigung
8 Wartung, Reinigung, Störungsbeseitigung Störungsbeseitigung 8.4.1 Fehlerarten Mögliche Fehlerarten: • Systemfehler, die durch Hardware oder Software erkannt werden (z. B. Fühlerbruch, Overrange) • Vom Kunden in der Konfiguration eingestellte Fehlermeldung (Fehlermeldung wenn der Binäreingang von 0 nach 1 schaltet oder wenn ein eingestellter Grenzwert überschritten wird) •... -
Seite 63: Technische Daten
Technische Daten 9 Technische Daten Analogeingang Widerstandsthermometer Bezeichnung Norm Anschlussart Messbereich Genauig- Mess- keit strom ≤ 0,25 % 500 μA Pt100 DIN EN 60751:2008 ITS-90 2-Leiter -200 bis +600 °C IEC 60751:2008 ≤ 0,25 % 100 μA Pt1000 DIN EN 60751:2009 ITS-90 2-Leiter -200 bis +600 °C... -
Seite 64: Anzeige
9 Technische Daten Anzeige 18-Segment-LCD-Anzeigen obere Anzeige: untere Anzeige: Ziffernhöhe 13 mm 4 mm Farbe weiß grün Stellen inkl. Nachkommastellen Nachkommastellen 0, 1 oder automatisch (konfigurierbar) Elektrische Daten Spannungsversorgung AC 230 V +10/-15 %, 48 bis 63 Hz entsprechend der bestellten Aus- AC 115 V +10/-15 %, 48 bis 63 Hz führung DC 12 bis 24 V, ±15 % SELV... -
Seite 65: Umwelteinflüsse
9 Technische Daten Umwelteinflüsse Umgebungstemperaturbereich Lagerung -30 bis +70 °C Betrieb -10 bis +55 °C Aufstellhöhe max. 2000 m über NN Klimatische Umgebungsbedingungen nach DIN EN 60721-3 mit erweitertem Temperaturbereich ≤ 90 % rel. Feuchte ohne Betauung Klimafestigkeit Lagerung nach Klasse 1K2 Betrieb nach Klasse 3K3 Mechanische Umgebungsbedingungen... - Seite 66 9 Technische Daten...
- Seite 68 JUMO GmbH & Co. KG Moritz-Juchheim-Straße 1 Technischer Support Deutschland: 36039 Fulda, Germany Telefon: +49 661 6003-727 Telefon: +49 661 6003-9135 Telefax: +49 661 6003-508 Telefax: +49 661 6003-881899 E-Mail: mail@jumo.net E-Mail: support@jumo.net Internet: www.jumo.net Lieferadresse: Mackenrodtstraße 14 36039 Fulda, Germany...
