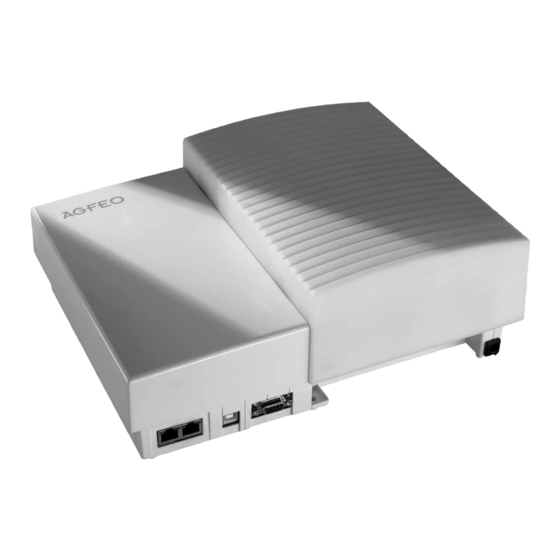

AGFEO TK-HomeServer Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für TK-HomeServer:
Inhaltsverzeichnis

Werbung

Quicklinks

ISDN TK-Anlage
Bedienungsanleitung
TK-HomeServer
AS 151 plus
AS 181 plus
AS 181 plus EIB
AS 281 All-In-One
AS 35
AS 35 All-In-One
AS 43
AS 45
AS 200 IT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AGFEO TK-HomeServer

Inhaltszusammenfassung für AGFEO TK-HomeServer

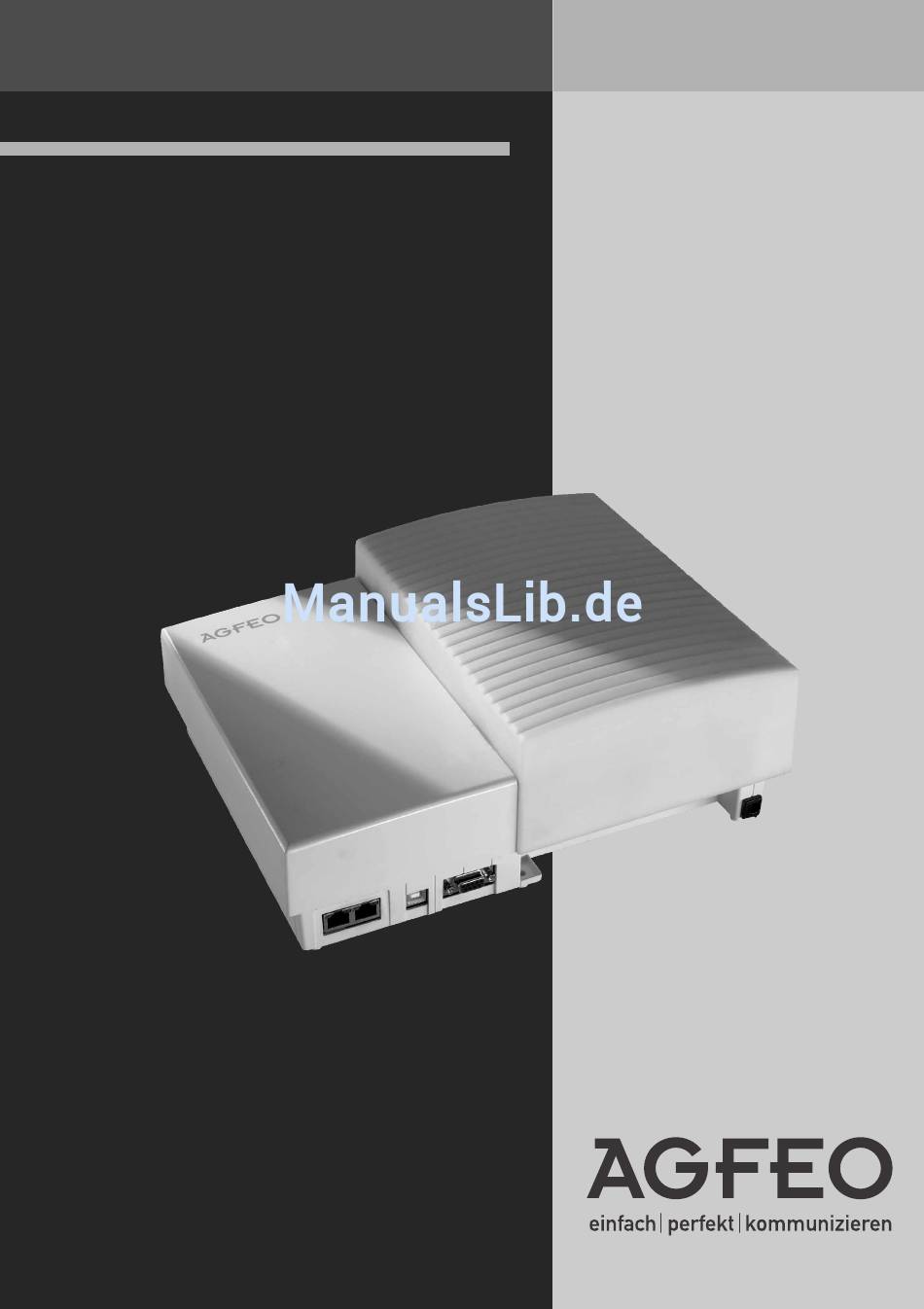

  • Seite 1 ISDN TK-Anlage Bedienungsanleitung TK-HomeServer AS 151 plus AS 181 plus AS 181 plus EIB AS 281 All-In-One AS 35 AS 35 All-In-One AS 43 AS 45 AS 200 IT...

  • Seite 2: Sicherheitshinweise

    Sie auch am analogen Telekommunikationsnetz betreiben dürfen. An einen internen S0-Bus dürfen Sie alle DSS 1-ISDN-Endgeräte anschließen, die Sie auch direkt am ISDN-Netz betreiben dürfen. Außerdem können Sie zwei digitale AGFEO-System- telefone an jeden internen S0-Bus anschließen. Jeder andere Gebrauch der TK-Anlage ist nicht bestimmungsgemäß und daher unzulässig.

  • Seite 3: Inhaltsverzeichnis

    Einleitung Inhaltsverzeichnis Einleitung Sicherheitshinweise ......................E - 2 Über dieses Handbuch ......................E - 2 Wichtiges zur Nutzung von analogen Endgeräten ..............E - 6 Wichtiges zur Nutzung von ISDN - Endgeräten ..............E - 7 Short und Extended Passive Bus Konfiguration am intern S0-Bus ........E - 9 CTI - Computerunterstützte Telefonie .................
  • Seite 4 Einleitung Inhaltsverzeichnis Namen mit der Zifferntastatur eingeben ................1 - 54 Telefonbuch - Rufnummern speichern ................1 - 55 Telefonbuch - Rufnummern wählen ................... 1 - 60 Telefonschloß - Notruf / Direktruf (Babyruf) ............... 1 - 63 Terminanruf - Einmaliger Termin ..................1 - 66 Zeitsteuerung ........................
  • Seite 5 Einleitung Inhaltsverzeichnis Steuern aller EIB Objekte in einem Raum mit einer Funktionstaste ........3 - 9 Ausführen einer Szene mit Funktionstaste ................3 - 9 Ausführen einer Szene durch Anwahl der Internrufnummer ..........3 - 9 Erlernen einer Szene mit Funktionstaste ................3 - 9 Ausführen einer Szene mit einem Funktionstimer ...............

  • Seite 6: Einleitung

    Einleitung Wichtiges zur Nutzung von analogen Endgeräten An die analogen Ports Ihrer TK-Anlage dürfen Sie alle zugelassenen analogen Endgeräte anschließen, die Sie auch am öffentlichen Telekommunikationsnetz betreiben dürfen. Dies können z.B., normale Telefone (a/b-Telefone), Anrufbeantworter, Telefax der Gruppe 2 und 3 und analoge Modems sein.

  • Seite 7: Wichtiges Zur Nutzung Von Isdn - Endgeräten

    An einen internen S0-Anschluß der TK-Anlage können Sie bis zu acht ISDN - Endgeräte oder bis zu 2 digitale Systemtelefone und bis zu 6 ISDN - Endgeräte anschließen. Endgeräte zum Anschluß am internen S0: - digitale AGFEO-Systemtelefone (max. 2 digitale Systemtelefone anschließbar) - ISDN - Telefone - ISDN - PC-Karten - ISDN - Faxgeräte...
  • Seite 8 Einleitung Verlegung und Terminierung des S0-Bus Wichtig bei der Installation ist die korrekte Terminierung des Busses mit 100 Ohm Widerständen an beiden Endpunkten. Ohne die Terminierung wird die Energie der Signalimpulse am Leitungsende wieder reflektiert und zurückgeworfen – ganz ähnlich wie bei einer Wasserwelle die gegen ein Hindernis prallt.

  • Seite 9: Short Und Extended Passive Bus Konfiguration Am Intern S0-Bus

    (hängt auch vom verwendeten Kabel ab) nicht überschreiten. Diese Betriebsart ist häufig für Sternverkabelung zu empfehlen. Bei den AGFEO TK-Anlagen ist ab der Version 5.x der Busbetrieb einstellbar. Sie finden diese Option nur im Fernkonfigurator unter den “Optionen interner S0”.

  • Seite 10: Cti - Computerunterstützte Telefonie

    Verbindung dieses Interfaces mit der AGFEO-TK-Anlage ist ein Telephony Service Provider (TSP) vom Hersteller der ISDN- Hardware - in diesem Fall von AGFEO - not- wendig. Der TSP ist ein Treiber, den Sie auf Ihrem PC installieren müssen. Er führt die gewünschten TAPI-Funktionen aus und re-...

  • Seite 11: Die Systemtelefone

    Kennziffern, z.B. Amtsholung "9" Die Systemtelefone Zur einfachen und komfortablen Bedienung Ihrer AGFEO-ISDN-TK-Anlage können Sie AGFEO Systemtelefone verwenden. Es stehen Ihnen vier verschiedene Modelle zur Auswahl. - Digitales Systemtelefon ST 21 - Digitales Systemtelefon ST 30...

  • Seite 12: Bedienung Systemtelefon St 40

    Bedienung Systemtelefon ST 40 ST 40 Softkeys Verstellbares, grafisches Display Lautsprecher 10 Funktionstasten unter dem und LEDs Hörer Beschriftungs- streifen Mikrofon Wähltastatur: Zum Wählen einer Ruf- Mail-Taste: Zum Anzeigen der nummer und Eingabe von Daten. Anrufliste, Nachrichten auf dem Anrufbeantworter und SMS. Die Stern-Taste: Zum einleiten von Taste leuchtet bei einem Eintrag.
  • Seite 13 Bedienung Das Display des ST 40 ST 40 Display im KW26 DI 28.Jun.05 11:59 Ruhezustand: Anzeige der akti- *${}%“S vierten Status der internen Leistungsmerkmale und externen S0s, pro S0 ein Kasten. 12 14 16 Aktuelle Belegung der Softkeys Anzeige der aktiven Internnummern, zurück gerufene Intern-...

  • Seite 14: Hinweise Zur Bedienung

    Bedienung Hinweise zur Bedienung ST 40 In den dunklen Balken können Sie ablesen, ob die Bedienprozedur für das ST 40 oder für analoge und ISDN Telefone gilt. Die Softkeys unter dem Display Ihres Systemtelefons werden durch das folgende Symbol dargestellt: Die zu drückende Taste ist jeweils dunkel hinterlegt.
  • Seite 15 Bedienung Lauthörlautstärke einstellen ST 40 1 - leise !251 7 - laut Einstellung der Ziffer für die neue Programmierung abschließen. Einstellung eingeben Lauthörlautstärke Hörerlautstärke einstellen ST 40 1 - leise !252 5 - laut Einstellung der Ziffer für die neue Ein- Programmierung abschließen.
  • Seite 16 Bedienung Internnummer einstellen ST 40 Sie können für Ihr Systemtelefon die Internnummer direkt von Ihrem Systemtelefon aus einrichten. Internnummer Einstellung der eigenen Programmierung eingeben Internnummer abschließen ST 40 Wahl ohne abheben ein- / ausschalten Sie können für Ihr Systemtelefon einstellen, ob die eingegebene Nummer erst nach abhe- ben des Hörers gewählt wird oder ob das Telefon direkt beim eintippen der Nummer in den Freisprechmodus schalten soll und direkt wählt (Wahl ohne abheben).

  • Seite 17: Funktionstastenbelegung

    Bedienung Funktionstastenbelegung ST 40 Im Auslieferungszustand der TK-Anlage ist die Belegung der Auslieferungszustand: freiprogrammierbaren Funktionstasten (FP-Tasten) zunächst festgelegt und an allen Systemtelefonen gleich. Die Funkti- Durchsage Anklopfen Ziel public Ziel public onstastenbelegung können Sie individuell an Ihre spezifischen Bedürfnisse anpassen. Sie können selber festlegen, welche Tonruf aus Termin Ziel public...

  • Seite 18: Funktionstasten - Freiprogrammierbare Funktionen (Übersicht)

    Bedienung Funktionstasten - freiprogrammierbare ST 40 Funktionen (Übersicht) AB Aktivierung Zum Einschalten/Ausschalten des Anrufbeantworters eines Systemtelefons ST 40 AB. Dies funktionert von einem anderen Systemtelefon nur, wenn vorher die Be- nachrichtigung für dieses Telefon eingeschaltet wurde (Info an Systels). AB Info Fragt den Anrufbeantworter ab.
  • Seite 19 Bedienung Funktionstasten - freiprogrammierbare ST 40 Funktionen (Übersicht) Inkognito Übermittlung der eigenen Rufnummer zum Angerufenen ausschalten (Nur möglich, wenn das Leistungsmerkmal vom Netzbetreiber unterstützt wird). Interntaste Zum Anwählen von Internteilnehmern. Spezielle Funktionstaste einrichtbar: - Internanruf zu einem festgelegten Internteilnehmer. ISDN-Halten Zum Halten eines Externgesprächs in der Vermittlungsstelle (Nur am Mehrgerätean- schluß...

  • Seite 20: Externbelegung

    Bedienung Externbelegung ST 40 Sie können für Ihr Telefon zwischen zwei Einstellungen für die Externbelegung (Belegen einer Wählleitung) wählen. Variante Externbelegung direkt aktiviert Nach Abheben des Hörers oder Drücken der Lautsprechertaste hören Sie den Externwählton (Dauerton). Einen Externteilnehmer erreichen Sie einfach durch Wahl der entsprechenden Rufnummer.

  • Seite 21: Telefonieren

    Bedienung Telefonieren ST 40 Internteilnehmer anrufen: Jedem Internteilnehmer Ihrer TK-Anlage kann eine Intern- rufnummer durch die Programmierung zugeordnet werden. Diese bis zu vierstelligen Internnummern werden von TK-Suite in einem Pool verwaltet. Erfragen Sie ggf. beim Admi- nistrator Ihrer TK-Anlage, welche Internrufnummer welchem Teilnehmer zugeordnet wur- Beim Belegen der Wählleitung wird die Ihnen zugeordnete Externrufnummer der TK-Anla- ge (Anlagenrufnummer plus Durchwahl bzw.

  • Seite 22: "Externbelegung Direkt" Aktiviert

    Bedienung "Externbelegung direkt" aktiviert ST 40 Internteilnehmer anrufen: Hörer abheben. "#" Taste drücken und die Intern- rufnummer wählen Externteilnehmer anrufen: Hörer abheben. Externrufnummer direkt wählen, die TK-Anlage belegt auto- matisch eine Wählleitung analoge und ISDN Telefone "Externbelegung direkt" aktiviert Internteilnehmer anrufen: Hörer abheben.

  • Seite 23: Externbelegung Mit Bestimmter Amtsleitung Oder Msn

    Bedienung Externbelegung mit bestimm- ST 40 ter Amtsleitung oder MSN Sie können bei der Externwahl zwecks Gebührentrennung gezielt eine andere Rufnummer übermitteln. Externbelegung mit der ST 40 Extern - Taste y& Extern -Taste Mit den Pfeiltasten Rufnummer Rufnummer des gewünschten Teil- drücken oder Namen des S0-Anschlus- nehmers eingeben Hörer abheben.
  • Seite 24 Bedienung Eine Wählleitung reservieren analoge und ISDN Telefone ST 40 P 0 Q P r S 2 9 Hörer abnehmen Wählleitung reservie- Quittungston Hörer aufle- gen. Hinweise Externberechtigung - Hören Sie bei der Externbelegung statt des Externwähltons den Fehlerton, ist Ihr Telefon nicht berechtigt eine Externrufnummer zuwählen. Sperrbereich - Ist für Ihr Telefon der Sperrbereich der TK-Anlage programmiert, können Sie die Externrufnummern nicht wählen, die im Sperrbereich liegen.

  • Seite 25: Anrufe Entgegennehmen

    Bedienung Anrufe entgegennehmen ST 40 Anhand der unterschiedlichen Rufrhythmen hören Sie, ob es ein Internruf, ein Externruf oder ein Türruf ist. Außerdem können Sie schon, bevor Sie den Hörer abheben, im Display Ihres Systemtelefons sehen, woher der Anruf kommt. ST 40 Sie werden angerufen Ihr Telefon klingelt Hörer abnehmen...

  • Seite 26: Anklopfen Abweisen

    Bedienung Bei Ihnen wird angeklopft analoge und ISDN Telefone ST 40 1. Möglichkeit: A Q P Sie führen ein Ge- Gespräch beenden Automatischer An- Hörer abnehmen Gespräch führen spräch und hören ruf vom Anklopfen- den Anklopfton 2. Möglichkeit: A Q P r Sie führen ein Ge- Rückfrage, Anklopfenden...

  • Seite 27: Weitergabe Eines Gespräches

    Bedienung Weitergabe eines Gespräches ST 40 Ein Externgespräch können Sie an einen Internteilnehmer oder einen anderen Extern- teilnehmer weitergeben. Bei der Weitergabe intern können Sie nach dem Anwählen das Externgespräch erst ankün- digen (Weitergabe mit Ankündigung) oder sofort auflegen (Weitergabe ohne Ankündigung). Weitergabe intern mit Ankündigung ST 40 Sie telefonieren extern und...
  • Seite 28 Bedienung analoge und ISDN Telefone ST 40 Weitergabe intern ohne Ankündigung Externgespräch Rückfrage, Extern- Internrufnummer eingeben Externgespräch weitergeben führen gespräch wird gehalten ST 40 Weitergabe extern Taste "Makeln " drük- Sie telefonieren ex- Sie telefonieren Hörer auflegen Mittlere Taste ken und Extern- tern und wollen das mit dem neuen drücken...

  • Seite 29: Weitergabe Einer Wählleitung

    Bedienung Weitergabe einer Wählleitung ST 40 Sie können eine Wählleitung an einen Internteilnehmer weitergeben. Ein Internteilnehmer, der sonst nicht extern telefonieren kann, kann jetzt eine Externrufnummer mit Ihrer Externgesprächsberechtigung wählen. ST 40 Weitergabe einer Wählleitung Sie wurden intern angerufen. Ihr Taste "Makeln"...
  • Seite 30 Bedienung Hinweise ST 40 Beachten Sie die Meldungen im Display Ihres Systemtelefons. Die jeweilige Funktion - An- klopfen, Rückruf, Anrufliste - wird angezeigt. Anklopfen Sie können nicht anklopfen bei einem Internteilnehmer, - dessen Anschluß auf den Endgerätetyp Anrufbeantworter, Telefax, Modem oder Kombi- gerät eingestellt ist, - der an seinem Telefon den Anklopfen ausgeschaltet hat.

  • Seite 31: Anklopfen

    Bedienung Anklopfen ST 40 Sie können mit der Funktion "Anklopfen" schalten, ob - der Anrufer einen Besetztton erhält (aus). - das Anklopfen an Ihrem Telefon nur optisch signalisiert werden soll (optisch). - Sie einen Anklopfton signalisiert bekommen möchten (mit Ton). Anklopfen programmieren und ST 40 schalten...

  • Seite 32: Anrufe Heranholen

    Bedienung Anrufe heranholen ST 40 Ein anderes Telefon ruft mit dem Externruf oder Internruf. Sie können sich den Anruf an Ihrem Telefon heranholen. Hat der Anrufbeantworter einen Externruf angenommen, können Sie das Externgespräch an Ihrem Telefon übernehmen. ST 40 Externruf heranholen Sie wollen einen Hörer abheben.

  • Seite 33: Anrufliste

    Bedienung Gespräch vom Anrufbeantworter analoge und ISDN Telefone ST 40 übernehmen P +P Hörer an Ihrem Heranholen Internrufnummer Externgespräch Anrufbeantworter Telefon abnehmen des Anrufbeant- führen hat Externruf ange- worters eingeben nommen Heranholen eines Türrufes analoge und ISDN Telefone P S 11 Türruf an einem an- Hörer an Ihrem Türruf heranholen...
  • Seite 34 Bedienung ST 40 Anrufliste anzeigen Der Hörer ist aufgelegt. An der blinkenden Mailtaste sehen Sie, dass eine Meldung vorliegt. In der Anrufliste steht mindestens ein Eintrag. Die LED blinkt, bis Sie die Anrufliste ausle- sen, dann leuchtet die LED dauerhaft, bis Sie die Einträge anrufen oder löschen. Um den ersten Eintrag zu sehen: Mailtaste drücken.

  • Seite 35: Anrufschutz

    Bedienung Anrufschutz ST 40 Sie können Ihr Telefon für eingehende Anrufe sperren. Den Anrufschutz können Sie für in- terne, externe oder für alle Anrufe aktivieren. Ruft Sie ein Internteilnehmer an, hört er den Besetztton. Externe Anrufer hören den Besetztton, wenn keine weiteren Telefone in der Rufverteilung der externen Rufnummer stehen.

  • Seite 36: Anrufvariante Umschalten

    Bedienung Anrufvariante umschalten ST 40 Bei einem Externanruf klingelt ein Telefon oder es klingeln mehrere Telefone gleichzeitig. Der gerufene Internteilnehmer, der als erster den Hörer abnimmt, ist mit dem Anrufer verbunden. Welche Telefone klingeln, ist in der Rufverteilung durch die Programmierung festgelegt. Durch zwei Anrufvarianten (AVA 1 und AVA 2) sind für den Tag und die Nacht unterschiedliche Rufverteilungen möglich.

  • Seite 37: Anrufvariante 2 (Nachtschaltung) Von Extern Ein-/Ausschalten

    Bedienung Anrufvariante 2 (Nachtschaltung) von analoge und ISDN Telefone ST 40 extern ein-/ausschalten Hörer abnehmen Durchwahlrufnummer Freiton 5 s interne Music- Codenummer der Schalt- oder Mehrfachrufnum- 2 bis 3 Rufe on-Hold (MoH) ab- box innerhalb 15 s als mer der Schaltbox warten! MFV-Zeichen eingeben eingeben...

  • Seite 38: Anrufvariante 3 (Rufweiterschaltung Intern) Ein- Oder Ausschalten

    Bedienung Anrufvariante 3 (Rufweiterschaltung ST 40 intern) ein- oder ausschalten Wenn Sie die Anrufvariante 3 (Rufweiterschaltung intern) einschalten, schaltet die TK-Anla- ge einen Externanruf an andere interne Endgeräte weiter. Die Rufweiterschaltung erfolgt: - nach einer festgelegten Anzahl von Rufen, wenn sich niemand meldet, - sofort, wenn besetzt ist und nicht angeklopft werden kann.

  • Seite 39: Anrufvariante 3 (Rufweiterschaltung Intern) Von Extern Ein-/Ausschalten

    Bedienung Anrufvariante 3 (Rufweiterschaltung analoge und ISDN Telefone ST 40 intern) von extern ein-/ausschalten Hörer abnehmen Durchwahlrufnummer Freiton 5 s interne Music- Codenummer der Schalt- oder Mehrfachrufnum- 2 bis 3 Rufe on-Hold (MoH) ab- box innerhalb 15 s als mer der Schaltbox warten! MFV-Zeichen eingeben eingeben...

  • Seite 40: Anruf Weiterleiten Während Des Rufes

    Bedienung Anruf weiterleiten während ST 40 des Rufes Einen Externruf können Sie am Systemtelefon während des Rufes zu einem Intern- oder Externteilnehmer weiterleiten. Zur Weiterschaltung an einen Externteilnehmer muß das ISDN-Dienstmerkmal „Anruf- weiterschaltung während der Rufphase“ (Call Deflection) in der Vermittlungsstelle verfüg- bar und für den Anschluß...

  • Seite 41: Automatische Wahl - Verbindung Ohne Wahl

    Bedienung Automatische Wahl - Verbin- ST 40 dung ohne Wahl Für einen Notfall können Sie an Ihrem Telefon die "Automatische Wahl" einschalten. Wenn Sie den Hörer abnehmen und danach keine Taste drücken, wählt die TK-Anlage nach 10 Sekunden automatisch eine gespeicherte Externrufnummer, und trennt dazu eine bestehende Verbindung falls nötig.
  • Seite 42 Bedienung ST 40 Hinweise Überprüfen Sie nach dem Programmieren der Externrufnummer die automatische Wahl. Automatische Wahl einschalten, Hörer abnehmen, Wahl der Externrufnummer abwarten und richtige Verbindung kontrollieren. ST 40 Automatische Wahl ein- /ausschalten Funktion einleiten Ein- oder ausschal- Programmierung abschließen Automatische Wahl ein-/ausschalten analoge und ISDN Telefone P S 5 0 P Z...

  • Seite 43: Besetztton Bei Besetzt

    Bedienung Besetztton bei Besetzt ST 40 Ein Externteilnehmer ruft unter Ihrer Rufnummer an, für die eine Rufverteilung auf mehrere Endgeräte programmiert ist. Es klingeln die Endgeräte, die frei sind. Sie sind besetzt, es ist niemand da, der den Anruf annehmen kann. Der Anrufer hört den Freiton. Damit für ihn nicht der Eindruck entsteht, es ist niemand anwesend, können Sie für Ihre Rufnummer das Leistungsmerkmal "Besetzt bei Besetzt"...

  • Seite 44: Durchsage/Sprechanlagenfunktion

    Bedienung Durchsage/Sprechanlagen- ST 40 funktion Sie können die TK-Anlage wie eine Sprechanlage benutzen. Das heißt, Sie können Durchsagen zu den anderen Systemtelefonen Ihrer TK-Anlage machen, und zwar in Form einer - Durchsage zu einem noch auszuwählenden Systemtelefon, - Durchsage zu einer festgelegten Gruppe von Systemtelefonen (siehe "Gruppenbildung"). - Durchsage zu allen Systemtelefonen in der TK-Anlage Die Lautsprecher der betreffenden Systemtelefone werden dabei automatisch eingeschaltet (wenn die Telefone nicht gerade besetzt sind).
  • Seite 45 Bedienung Durchsage zu allen Systemtelefonen analoge und ISDN Telefone ST 40 aus einem Externgespräch heraus P r P S 4 8 P 0 Rückfrage Sie führen ein Kennziffer für Durchsage zu allen Quittungston Durchsage Externgespräch Durchsage eingeben Systemtelefonen n machen Meldet sich der Durchsageteilnehmer nicht oder ist besetzt, sind Sie nach wieder mit dem Externteilnehmer verbunden.

  • Seite 46: Halten Einer Verbindung

    Bedienung Halten einer Verbindung ST 40 Nur am Mehrgeräteanschluß - Sie können Ihr Externgespräch durch die ISDN - Vermitt- lungsstelle halten lassen, um auf der gleichen Wählleitung ein Rückfragegespräch mit ei- nem zweiten Externteilnehmer zu führen. Während Sie mit einem Externteilnehmer telefonieren, wollen Sie z.B. bei einem zweiten Externteilnehmer Informationen einholen, obwohl keine weitere Wählleitung frei ist.

  • Seite 47: Fremdbelegung

    Bedienung Fremdbelegung ST 40 Mit der Fremdwahl können Sie von einem Telefon für ein anderes wählen (z. B. das Sekre- tariat für den Chef). Sie schalten diese Möglichkeit an dem Telefon frei, für das gewählt werden soll. Derzeit bieten nur Systemtelefone die Möglichkeit, für andere analoge oder Systemtelefone eine Wahl abzusetzen.

  • Seite 48: Fremdwahl Aktivieren

    Bedienung Fremdwahl aktivieren analoge und ISDN Telefone ST 40 Sie können an analogen Telefonen folgende Fremdwahl-Optionen einschalten: - Fremdwahl aus/ein (für alle erlauben) P S 4121 P Z 0 = aus 1 = ein - Fremdwahl erlaubt von Nebenstelle P S 4122 P Z Internnummer eingeben - Fremdwahl erlaubt per CTI pro Port P S 413P Z...
  • Seite 49 Bedienung Anrufer feststellen lassen analoge und ISDN Telefone ST 40 P S14 Externgespräch Rückfrage Anrufer feststellen Quittungston Hörer auflegen führen Hinweise Nach rS14 können Sie das Gespräch fortsetzen. Bis Sie das Gespräch mit dem Anrufer fortsetzen oder abbrechen, hört der Anrufer eine Melodie, wenn in der TK-Anlage "Music-on-Hold"...

  • Seite 50: Konferenz

    Bedienung Konferenz ST 40 Konferenzschaltung in der TK-Anlage Sie können als Konferenzleiter: - eine Dreierkonferenz mit analogen Internteilnehmern oder Internteilnehmern des inter- nen S0-Anschlusses führen oder - eine Dreierkonferenz mit einem Externteilnehmer und einem Internteilnehmer führen oder - eine Dreierkonferenz mit zwei Externteilnehmern führen. Dabei werden zwei Wählleitun- gen belegt.
  • Seite 51 Bedienung ISDN - Dreierkonferenz ST 40 Sie telefonieren extern (Mehr- Taste "ISDN-Halten" Rufnummer des Extern- geräteanschluß) und wollen gleich- drücken, Sie hören den teilnehmers wählen, bei zeitig mit einem weiteren Extern- Externwählton. dem Sie rückfragen wol- teilnehmer sprechen. len. Meldet sich der Angerufene, können Sie die Meldet sich der Teilnehmer, Legen Sie den Hörer auf, Dreierkonferenz ankündigen.

  • Seite 52: Least Cost Routing (Lcr) - Kostenoptimiertes Telefonieren

    Bedienung ST 40 Hinweise zu analogen und ISDN Telefonen Konferenzschaltung in der TK-Anlage Ein Extern- oder Türanruf wird der Konferenz mit dem externen Anklopfton signalisiert, wenn der gerufene Teilnehmer in der Konferenz ist. Der Konferenzleiter, der mindestens die Berechtigung zum Entgegennehmen von Externgesprächen haben muß, kann den Externruf mit rS260 heranholen.

  • Seite 53: Netzvorwahl - Call By Call

    Bedienung Least Cost Routing (LCR) ein-/aus- analoge und ISDN Telefone ST 40 schalten P S 4 2 P Z 1 = ein 0 = aus Hörer abnehmen Kennziffer für LCR ein-/ausschalten Quittungston Hörer auflegen Hinweise Sie können trotz eingeschaltetem LCR entscheiden, welcher Netzanbieter für eine Extern- verbindung genutzt wird: - Sie wählen einfach die Netzvorwahl des gewünschten Netzanbieters vor der Ortsnetz- kennzahl, z.B.

  • Seite 54: Makeln - Zwischen Mehreren Gesprächen Wechseln

    Bedienung ST 40 Wählen mit der Taste "Call by Call" Hörer abnehmen und Taste "Call by Call" Ortsnetzkennzahl und Rufnummer des Teilnehmers nachwählen drücken. Die gespeicherte Netzvorwahl oder Teilnehmer über die Wahlwiederholung oder eine Zieltaste wird angezeigt und gewählt. nachwählen. Die Wählleitung wird automatisch belegt. Wenn der Teilnehmer sich meldet, telefonieren Sie wie gewohnt.

  • Seite 55: Verbindungsliste

    Bedienung Verbindungsliste ST 40 Ihnen werden alle Verbindungen angezeigt, die sich noch im Anlagenspeicher befinden. Die Verbindungsliste können Sie aufrufen, indem Sie die Wahlwiederholungstaste länger als 2 sec. gedrückt halten, oder mit einer entsprechenden Funtionstaste. Zusätzlich können Sie den Eintrag, den Sie gerade angezeigt bekommen durch Drücken der Telefonbuch-Taste im Telefonbuch abspeichern.

  • Seite 56: Parken Eines Externgesprächs

    Bedienung Parken eines Externgesprächs ST 40 Sie können ein Externgespräch kurzzeitig unterbrechen, in der TK-Anlage parken, weil Sie z.B. - Ihren Platz kurz verlassen müssen, - das Gespräch an einem anderen Telefon der TK-Anlage wiederaufnehmen wollen. Während des Parkens in der TK-Anlage bleibt die Wählleitung (B-Kanal) belegt. Der Externteilnehmer hört die Wartemusik.
  • Seite 57 Bedienung Parken mit Kennziffer aktivieren/ analoge und ISDN Telefone ST 40 deaktivieren *7351 Parken mit Kennziffer aktivieren *7350 Parken mit Kennziffer deaktivieren Externgespräch mit Kennziffer ST 40 parken/ ausparken Externgespräch einparken: Sie telefonieren extern. Die mit "einparken" 2-stellige Kenn- Hörer auflegen. ziffer von 00-99 Das Gespräch ist Dieses Gespräch wollen...

  • Seite 58: Raumüberwachung

    Bedienung Raumüberwachung ST 40 Jedes analoge Telefon (System- oder Standardtelefon) der TK-Anlage können Sie zur akustischen Überwachung des Raumes nutzen, in dem es steht. Zum Beispiel zur Baby- überwachung. Sie rufen das wachende Telefon von einem anderen internen oder externen Telefon an und hören in den Raum hinein.

  • Seite 59: Raumüberwachung Von Einem Externteilnehmer

    Bedienung Raumüberwachung von einem analoge und ISDN Telefone ST 40 Externteilnehmer Hörer abnehmen Durchwahlrufnummer 5 s interne Music-on- Freiton Codenummer der Schalt- oder Mehrfachrufnummer Hold (MoH) abwarten! 2 bis 3 Rufe box innerhalb 15 s als der Schaltbox MFV-Zeichen eingeben eingeben P ®...

  • Seite 60: Rückfrage

    Bedienung Rückfrage ST 40 Während Sie telefonieren, können Sie Ihr Gespräch unterbrechen und zwischendurch mit jemand anderem sprechen. Das 1. Gespräch wird durch die TK-Anlage gehalten. Der war- tende Teilnehmer kann nicht mithören. Ein Externteilnehmer hört ggf. eine Wartemusik. In Rückfrage können Sie alle Funktionen Ihres Telefons nutzen, z.B. Telefonbuch, Zielwahl, Durchsage.
  • Seite 61 Bedienung Raumrückfrage ST 40 Sie können Ihr Telefongespräch unterbrechen und zwischendurch mit jemand anderem im Raum sprechen, ohne daß Ihr Telefonpartner mithören kann. Sie telefonieren Softkey "rückfrage" drücken, "zurück" drücken, um das Te- extern oder intern die Verbindung wird gehalten. lefongespräch fortzusetzen.

  • Seite 62: Rückruf Bei Besetzt

    Bedienung Rückruf bei Besetzt ST 40 Wenn ein Externteilnehmer besetzt ist, können Sie einen automatischen Rückruf von die- sem Teilnehmer einleiten. Sobald Ihr gewünschter Teilnehmer den Hörer auflegt, klingelt Ihr Telefon. Sie erhalten den Rückruf. Nehmen Sie den Hörer ab, wird der Teilnehmer auto- matisch gerufen.

  • Seite 63: Statusmeldungen Nacheinander Ansehen

    Bedienung Statusmeldungen nachein- ST 40 ander ansehen Es kann vorkommen, daß gleichzeitig mehrere Funktionen aktiv sind, die durch die ent- sprechenden Symbole in Ihrem Display angezeigt werden, z.B. Anrufliste und Terminruf. Diese Meldungen können Sie sich nacheinander anzeigen lassen. Die Reihenfolge ist fest- gelegt.

  • Seite 64: Namen Mit Der Zifferntastatur Eingeben

    Bedienung Namen mit der Ziffern- ST 40 tastatur eingeben Ziffern 1 ... 0 ggf. mehrmals drücken, Beispiel: 222 = C 2222 = 2 Zum nächsten Eingabefeld wecheslen Sie mit der rechten Pfeiltaste (&) oder automatisch nach Zeit. Zum vorherigen Eingabefeld wechseln Sie mit der linken Pfeiltaste (') , das Zeichen kann überschrieben werden.

  • Seite 65: Telefonbuch - Rufnummern Speichern

    Bedienung Telefonbuch - Rufnummern ST 40 speichern Sie können bis zu 1000 wichtige Externrufnummern und die dazugehörigen Namen zentral in der TK-Anlage speichern. Diese Nummern können dann von jedem Systemtelefon mit der "Telefonbuch"-Taste, entweder über ein numerisches oder über ein alphabetisches Register ausgewählt werden. Neben normalen Rufnummern können Sie auch Kennziffernprozeduren mit * und # im Telefonbuch speichern.
  • Seite 66 Bedienung ST 40 Telefonbuch - Rufnummer ändern '& '& Mit "set 52" "Suchmode" drücken, mit den Pfeiltasten ge- Den gewünschten Eintrag mit den die Funktion wünschtes Wahlmenü auswählen (Vanity, Nu- Pfeiltaste auswählen und mit der einleiten merisch, Alphabetisch) und mit der mittleren mittleren Taste bestätigen Taste bestätigen.

  • Seite 67: Notrufnummer * Eingeben

    Bedienung Notruf- und Direktrufnummern ST 40 Sie können in der TK-Anlage Notruf- und Direktrufnummern eintragen. Diese kommen nach Aktivierung des Telefonschlosses an Ihrem Telefon zum tragen. ST 40 Notrufnummern eingeben oder Notrufnummer eingeben Namen eingeben Eingabe Mit "set 54" die Notruf auswäh- und mit der mittleren Ta- und mit der mittleren Taste...
  • Seite 68 Bedienung Notrufnummer # löschen analoge und ISDN Telefone ST 40 S705 Programmiermodus starten: P S72920P Q P Notrufnummer # Hörer abnehmen Quittungston Hörer löschen auflegen S700 Programmieren fortsetzen oder Programmiermodus beenden: Notruflinie eingeben analoge und ISDN Telefone Sie haben die Möglichkeit, fest vorzugeben, über welche externe Rufnummer Notrufe ge- wählt werden sollen: S705 Programmiermodus starten:...
  • Seite 69 Bedienung Direktrufnummer eingeben ST 40 Direktrufnummer eingeben Namen eingeben Eingabe Mit "set 55" die und mit der mittleren Taste und mit der mittleren Taste beenden Funktion einleiten bestätigen bestätigen analoge und ISDN Telefone Direktrufnummer eingeben S705 Programmiermodus starten: P S7031 P R Q P - Hörer abnehmen Direktrufnummer...

  • Seite 70: Telefonbuch - Rufnummern Wählen

    Bedienung Telefonbuch - Rufnummern wählen ST 40 Zur Auswahl der Rufnummern steht Ihnen das Telefonbuch als alphabetisch sortiertes oder numerisch sortiertes Register oder als Vanity Telefonbuch zur Verfügung. Vanity-Wahl: Mit der Vanity-Wahl müssen Sie sich den Kurzwahlindex eines Ziels im Telefonbuch nicht merken.

  • Seite 71: Blättern Mit Pfeiltasten

    Bedienung ST 40 Telefonbuch (Vanity) bzw. Taste Tele- Geben Sie den gewünschten An- Nächsten Buchstaben wäh- Hörer abheben oder Taste len, z. B. N = 6. Der erste "Lautsprecher" drücken, eine fonbuch fangsbuchstaben ein, z.B. A = 2 Der drücken erste Eintrag mit dem gewählten Eintrag mit "An"...
  • Seite 72 Bedienung ST 40 Telefonbucheintrag nochmal wählen bzw. Taste Telefon- Taste "Wahlwiederholung" drücken. Hörer abheben oder Taste "Lautsprecher" drük- buch drücken ken, eine Wählleitung wird automatisch belegt Der in diesem Register zuletzt nur ange- und die angezeigte Rufnummer wird automa- zeigte oder auch gewählte Eintrag wird tisch gewählt.

  • Seite 73: Telefonschloß - Notruf / Direktruf (Babyruf)

    Bedienung Telefonschloß - Notruf / ST 40 Direktruf (Babyruf) Sie können Ihr Telefon vor unbefugter Benutzung sichern, indem Sie Ihr Telefon abschließen. Ist Ihr Telefon abgeschlossen, können Sie: - nur intern telefonieren - alle ankommende Gespräche annehmen und ggf. intern weitervermitteln - extern nur die gespeicherte Direktrufnummer (Babyrufnummer) und die gespeicherte Rufnummer der automatischen Wahl wählen.
  • Seite 74 Bedienung Telefon abschließen ohne Funktionstaste ST 40 Mit "set 13" die Funktion Mittlere Taste drücken. einleiten. Falls im Display Ihr Telefon ist abgeschlossen der Telefoncode verlangt wird: Codezahl eingeben. Im Display steht "Telefonschloß", bzw. bei gespeicherten Notruf- und/oder Babyrufnummern "Notruf / Direktruf". Wenn jemand versucht zu wählen, hört er einen Fehlerton.

  • Seite 75: Telefoncode Programmieren

    Bedienung Hinweise ST 40 Ein Notruf/Direktruf hat Vorrang vor allen anderen Externverbindungen. Ggf. wird eine Wählleitung freigeschaltet, eine bestehende Externverbindung getrennt, um den Notruf/ Direktruf zu ermöglichen. Telefoncode programmieren ST 40 Telefoncode spei- Mit "set 27" Funktion einlei- Programmierung Neuen Telefoncode 4- ten.

  • Seite 76: Terminanruf - Einmaliger Termin

    Bedienung Terminanruf - Einmaliger Termin ST 40 Sie können sich von Ihrem Telefon an einen Termin erinnern lassen. Am festgelegten Termin (Datum, Uhrzeit) ertönt an Ihrem Telefon der Terminruf. Diese Funktion können Sie jederzeit ein- oder ausschalten. An einen eingeschalteten Termin werden Sie auch dann erinnert, wenn Sie "Anrufschutz"...

  • Seite 77: Zeitsteuerung

    Bedienung Zeitsteuerung ST 40 Über die Zeitsteuerung schaltet die TK-Anlage zu bestimmten Zeiten und Wochentagen Funktionen ein oder aus. Folgende Funktionen sind über die Zeitsteuerung steuerbar: - AIS Ansagetext - Anrufbeantworter - Anrufschutz - Anrufvariante 1/2/3 - Anrufvariante Tür - Besetzt bei besetzt - Gruppenrufmodus - Makros aus dem Telefonbuch - Relais...

  • Seite 78: Türrufvariante Umschalten

    Bedienung Türrufvariante umschalten ST 40 In der Türrufvariante 1 (Tagschaltung) und der Türrufvariante 2 (Nachtschaltung) ist festge- legt, welche Internteilnehmer gleichzeitig gerufen werden, wenn der Klingel- taster gedrückt wird. Die Türrufvariante können Sie jederzeit, von jedem internen oder externen Telefon aus um- schalten.

  • Seite 79: Türruf Zu Einem Externteilnehmer Umleiten

    Bedienung Türruf zu einem Extern- ST 40 teilnehmer umleiten Wenn Sie ein Besucher auch dann erreichen soll, wenn Sie außer Haus sind, können Sie den Türruf auf eine Externrufnummer umleiten, z.B. Funktelefon. Trotz Türrufumleitung klingelt es auch beim Internteilnehmer. Der Türruf kann weiterhin intern angenommen werden.

  • Seite 80: Türrufumleitung Von Extern Einrichten (Beispiel: Umleitung Einschalten)

    Bedienung Türrufumleitung von extern einrichten analoge und ISDN Telefone ST 40 (Beispiel: Umleitung einschalten) Hörer abnehmen Durchwahlrufnummer Freiton 5 s interne Music- Codenummer der oder Mehrfachrufnum- 2 bis 3 Rufe on-Hold (MoH) ab- Schaltbox innerhalb 15 s mer der Schaltbox warten! als MFV-Zeichen einge- eingeben...

  • Seite 81: Türsprechanlage Und Türöffner Betätigen

    Bedienung Türsprechanlage und Türöffner ST 40 betätigen Wenn Sie eine Türfreisprecheinrichtung (TFE) an Ihre TK-Anlage angeschlossen haben, können Sie mit einem Besucher sprechen, der vor Ihrer Tür steht. Ihr Telefon ruft mit dem Türruf, wenn der Besucher den Klingelknopf drückt. Nach dem letzten Rufzeichen haben Sie noch 30 Sekunden Zeit (solange die rote LED blinkt), den Tür- ruf durch Abnehmen des Hörers entgegenzunehmen.

  • Seite 82: Übermittlung Der Rufnummer Eines Anrufers Am Internen S0-Bus

    Bedienung Türöffner direkt betätigen ST 40 P S12 Quittungston Internrufnummer Hörer auflegen Hörer abnehmen Türöffner betätigen, er der Tür ist für 3 Sekunden an Hinweise Einen Türruf können Sie an Ihrem Systemtelefon nur mit der Funktionstaste "Tür" heran- holen. Zum Türöffnen müssen Sie eine Funktionstaste "Tür" eingerichtet haben. Türöffnen ggf.
  • Seite 83 Bedienung Übermittlung Ihrer Rufnummer zum ST 40 Angerufenen ein-/ausschalten Ein- oder ausschalten "set 82" für die Einrichtung der Übermittlung der Rufnummer zum Angerufenen eingeben. Übermittlung Ihrer Rufnummer zum analoge und ISDN Telefone Angerufenen ein-/ausschalten P S68P Z 1 = ein 0 = aus Hörer abnehmen Übermittlung zum ein-/ausschalten...

  • Seite 84: Umleitung Von - Anrufe Anderer Telefone Umleiten

    Bedienung Umleitung von - Anrufe anderer Te- ST 40 lefone umleiten Sie können alle Anrufe anderer Telefone, die vielleicht nicht besetzt sind, einzeln zu Ihrem Telefon umleiten. Das umgeleitete Telefon klingelt nicht weiter! Am umgeleiteten Telefon kann weiterhin wie gewohnt telefoniert werden. Nach Abheben des Hörers erinnert der Sonderwählton an die eingeschaltete Umleitung.

  • Seite 85: Umleitung Zu - Anrufe Zu Einem Anderen Telefon Umleiten

    Bedienung Umleitung zu - Anrufe zu ei- ST 40 nem anderen Telefon umleiten Umleitungen durch die TK-Anlage: Sie können alle Anrufe für ein beliebiges Telefon (Quelle) zu einem anderen Internteilnehmer oder über den 2. B-Kanal zu einem Externteilnehmer umleiten. Dabei können Sie wählen, ob - Anrufe ständig umgeleitet werden sollen, - ein Anruf nur bei besetztem Telefon umgeleitet werden soll, - ein Anruf nur umgeleitet werden soll, wenn er innerhalb einer in TK-Suite Set...
  • Seite 86 Bedienung Umleitung zu - schalten mit ST 40 Funktionstaste Mit Taste "Umleitung zu" Funktion einleiten. Ein- oder ausschalten Der aktuelle Status der Umleitung wird angezeigt. Alle Umleitungen für eine Internnummer analoge und ISDN Telefone deaktivieren P S580 P Z Hörer abnehmen Umleitung zu - Quittungston Hörer...

  • Seite 87: Isdn-Anrufweiterschaltung

    Bedienung Hinweise ST 40 Eine Umleitung wird nicht ausgeführt, wenn der umzuleitende Ruf bereits einmal umgeleitet wurde (Beispiel: Wurde von Telefon 11 auf Telefon 12 umgeleitet, so kann Telefon 12 nicht zusätzlich zu Telefon 13 umleiten)! Umleitungen zu einem anrufgeschützten Telefon sind nicht möglich. Rückrufe, Weck- und Terminanrufe können Sie nicht umleiten.

  • Seite 88: Ziel Der Anrufweiterschaltung Programmieren Und Schalten

    Bedienung Ziel der Anrufweiterschaltung ST 40 programmieren und schalten y& oder Mit "set 81" die Programmie- Mit Pfeiltasten eine Extern- Rufnummer des Umleitungsziels eingeben rung des Ziels der Anrufweiter- rufnummer/Name auswählen, für oder Telefonbuch-Taste drücken und eine schaltung einleiten. den eine ISDN-Anrufweiter- Rufnummer aus dem Telefonbuch aus- schaltung programmiert werden wählen.

  • Seite 89: Alle Isdn-Rufweiterschaltungen Für Eine Msn Deaktivieren

    Bedienung Alle ISDN-Rufweiterschaltungen für analoge und ISDN Telefone ST 40 eine MSN deaktivieren P S630 Hörer abnehmen ISDN Rufweiter- MSN eingeben Quittungston Hörer auflegen schaltungen deaktivieren Alle ISDN-Rufweiterschaltungen für analoge und ISDN Telefone eine MSN deaktivieren und löschen P S639 Hörer abnehmen ISDN Rufweiter- MSN eingeben...

  • Seite 90: Verbindungskosten Anzeigen

    Bedienung Verbindungskosten anzeigen ST 40 Sie können am Systemtelefon mit einer Funktionstaste "Einheiten" die Summenzähler für die Verbindungskosten jedes Teilnehmers einzeln anzeigen. Der Einzelzähler registriert die Kosten für das letzte Gespräch. An einem analogen Telefon können die Verbindungskosten angezeigt werden, wenn das Te- lefon einen Einheitenzähler hat.

  • Seite 91: Verbindungskosten Ausdrucken

    Bedienung Verbindungskosten ausdrucken ST 40 Sie können die Summen der Verbindungskosten jedes Teilnehmers einzeln ausdrucken. Dazu müssen Sie im TK-Suite unter "Verbindungsdaten/ Verbindungsdaten-Einstellungen, CTI" die Ausgabe auf die Serielle Schnittstelle aktivieren. Wenn nun der entsprechende Teilnehmer mit der Funktionstaste "Check In/Out" aus- gecheckt wird, wird der Ausdruck automatisch gestartet.
  • Seite 92 Bedienung Verbindungskosten - eigene ST 40 anzeigen lassen An Ihrem Systemtelefon können Sie Ihre Verbindungskosten abfragen, wenn entweder das Leistungsmerkmal "Übermittlung der Verbindungsentgelte während der Verbindung" oder das Leistungsmerkmal "Übermittlung der Verbindungsentgelte am Ende der Verbindung" beim Netzbetreiber beauftragt ist. Sie können sich anzeigen lassen: - Kosten für die bestehende Verbindung, - den noch verfügbaren Betrag bei eingegebenem Kostenlimit...
  • Seite 93 Bedienung ST 40 Hinweise Wenn kein Tarifeinheitenfaktor programmiert ist, werden keine Verbindungskosten (E) angezeigt. Aus technischen Gründen können die Angaben auf der Rechnung des Netzbetreibers von der Summe der Verbindungskosten der TK-Anlage abweichen. Verbindlich ist immer der Tarifeinheitenzähler in der Vermittlungsstelle des Netzbetreibers. Wenn der interne Verbindungsdaten-Speicher der TK-Anlage voll ist, müssen Sie die Verbindungsdaten in der Anlage manuell löschen.

  • Seite 94: Wahlwiederholung - Rufnummer Nochmal Wählen

    Bedienung Wahlwiederholung - Rufnum- ST 40 mer nochmal wählen In der erweiterten Wahlwiederholung speichert die TK-Anlage die von Ihnen gewählten letzten 10 Rufnummern. Sie können eine dieser Rufnummer auswählen und einfach durch Abnehmen des Hörers wählen lassen. Mit der automatischen Wahlwiederholung unternimmt Ihr Systemtelefon 10 Versuche, die Verbindung zu einem Externteilnehmer herzustellen, der besetzt ist oder sich nicht meldet.

  • Seite 95: Weckanruf

    Bedienung Weckanruf ST 40 Sie können sich von Ihrem Telefon wecken lassen.Der Weckruf ertönt eine Minute lang mit steigender Lautstärke. Während des Weckrufs können Sie durch einen Tastendruck am Systemtelefon die "Sleep" Funktion aktivieren, der Weckruf wird gestoppt und nach 10 Minuten wiederholt.
  • Seite 96 Bedienung Weckanruf ein-/ ausschalten ST 40 Rechte Taste drücken, um das Taste "Wecken" drücken. In der oberen Standard-Display anzuzeigen. Displayzeile erscheint die gespeicherte Weckzeit. Der Weckanruf wird mit jedem Tastendruck ein- bzw. ausgeschaltet. Wecken deaktivieren analoge und ISDN Telefone + P S160 P Q Hörer Hörer ab- Kennziffer für Wecken...
  • Seite 97 Bedienung analoge und ISDN Telefone ST 40 Weckruf fortsetzen + P S162 P Q Hörer Hörer ab- Kennziffer für Weckruf Quittungston auflegen nehmen fortsetzen Nach ausführen der Prozedur „Weckruf fortsetzen“ wird der Weckruf 1 Stunde lang alle 10 Minuten wiederholt, bis Sie Ihn deaktivieren. Hinweise Der Weckanruf funktioniert nur, wenn Sie ihn eingeschaltet haben.

  • Seite 98: Zielwahl - Rufnummern Speichern Und Wählen

    Bedienung Zielwahl - Rufnummern spei- ST 40 chern und wählen Ihr Systemtelefon kann bis zu 20 Zieltasten haben. Mit einer Zieltaste wählen Sie per Tastendruck eine gespeicherte Rufnummer (Zielwahl). Unter einer Zieltaste public speichern Sie eine Rufnummer aus dem Telefonbuch der TK-Anlage, die Sie besonders oft und schnell wählen wollen.

  • Seite 99: Gruppen

    Bedienung Gruppen ST 40 Sie gehören zu einer Gruppe von Teilnehmern, wenn Ihre Internrufnummer einer Gruppen- nummer zugordnet ist (siehe TK-Suite Set). Mit der Funktionstaste "Gruppentaste" können Sie sich in einer Teilnehmergruppe als an- wesend oder abwesend melden. Die Reihenfolge in der Rufverteilung ist wichtig (z.B. zur besseren Auslastung einer Hotline) und wird nicht verändert, wenn sich ein Gruppenmitglied der Gruppe als anwesend oder abwesend meldet.

  • Seite 100: Projektkennziffern

    Bedienung Projektkennziffern ST 40 Mit Hilfe der Projektkennziffern können Sie Telefongespräche einem Projekt zuordnen. Die Auswertung erfolgt in TK-Suite Bill. Funktionstaste Projektkennziffer ST 40 einrichten y& Programmierung Funktionstaste Mit Pfeiltasten „Projekt“ Sie können nun entweder Programmierung beenden einleiten auswählen auswählen und mit mitt- eine bis zu 6 Stellen lange lerer Taste bestätigen Projektkennziffer eingeben...

  • Seite 101: Anruffilter

    Bedienung Anruffilter ST 40 Für jedes Telefon lassen sich Anruffilter einstellen. Diese Filter bieten Ihnen die Möglich- keit, bestimmte Nummern generell abzuweisen, auf den Anrufbeantworter zu leiten (am ST 40 mit AB), an eine bestimmte Nummer weiterzuleiten, der Nummer einen „Durch- bruch“...

  • Seite 102: Sparwahl (Callthrough)

    Bedienung Sparwahl (Callthrough) analoge und ISDN Telefone ST 40 Die Rufnummer Ihres ISDN-Anschlusses, die Ihrer Schaltbox zugeordnet ist, verwenden Sie als preisgünstige Vorzugsrufnummer (fragen Sie Ihren Mobilfunkfachhändler). Rufen Sie vom Handy Ihre TK-Anlage darüber an, können Sie aus dem Telefonbuch Ihrer TK-Anlage ein Kurzwahlziel auswählen.

  • Seite 103: Clip - Anzeige Der Rufnummer Des Anrufers

    Bedienung Hinweise analoge und ISDN Telefone ST 40 Hören Sie nach Wahl des Rufziels statt des Freitons den Besetztton, ist entweder der Teil- nehmer oder der 2. B-Kanal besetzt. Nach ca. 10 Sekunden wird der Besetztton abgeschal- tet und Sie können ab S3 erneut einen Telefonbucheintrag auswählen. CLIP - Anzeige der Rufnum- analoge und ISDN Telefone mer des Anrufers...

  • Seite 104: Schaltbox

    Bedienung Schaltbox ST 40 Einige Funktionen der TK-Anlage können Sie von unterwegs fernsteuern, durch einen Tele- fonanruf an eine, von Ihnen dafür vorgesehene MSN Ihrer TK-Anlage. Voraussetzung dafür ist, dass das Telefon, von welchem Sie aus der Ferne anrufen, Tonwahlfähig ist, oder sich zumindest kurzzeitig auf Tonwahl einstellen lässt.

  • Seite 105: Ais

    ST 40 Integriertes AIS-Modul Das integrierte AIS-Modul erweitert Ihre TK-Anlage um ein Audio-Informations-System. Durch das AIS-Modul können Sie individuelle Ansagen und Warteschleifen in die Anlage einbinden. Achtung: Die TK Anlagen AS 151 plus, AS 181 plus und AS 181 plus EIB sind nicht mit einem AIS Modul ausgestattet! Bitte beachten Sie, daß...
  • Seite 106 Bedienung ST 40 Nachdem Sie Ihre Telefonanlage mit dem Konfigurationsprogramm TK-Suite Set program- miert haben, starten Sie den AIS-Konfigurator. Bitte beachten Sie, daß der AIS-Konfigurator mit der TK-Anlage über das X.31 Protokoll kommuniziert. Falls Sie TK-Suite mit einer permanenten X.31 Verbindung nutzen, müssen Sie TK-Suite beenden (den Dienst stoppen) um den AIS Konfigurator nutzen zu können.
  • Seite 107 Bedienung ST 40 Wenn Sie mit der rechten Maustaste auf einen Eintrag klicken, öffnet sich ein Kontextmenü. In diesem Menü können Sie folgende Punkte auswählen: - eine Wavedatei auf Ihrem PC auswählen, um sie dem AIS-Modul zuzuweisen - die zugewiesene Wavedatei anhören - den ausgewählten Punkt aus der Liste entfernen - einen Kommentar eingeben oder ändern - die ausgewählte Wavedatei zur Anlage senden...

  • Seite 108: Music On Hold (Moh)

    Ansagevarianten und Wartemusik ST 40 übernehmen Mit dem AIS-Modul ist automatisch eine Wartemusik integriert. Die Wartemusik kann von Ihnen jederzeit durch eine andere Wartemusik mittels Audio-Dateien geändert werden. Gehen Sie dazu wie folgt vor. Music on Hold (MoH) Durch die Verwendung von Audiodateien können Sie Ihre eigene attraktive Wartemusik verwenden, die ein wartender Externteilnehmer hört, während die Verbindung gehalten wird, z.B.

  • Seite 109: Ansagen

    Ansagen ST 40 Begrüßungsansage Mit der Begrüßungsansage erreichen Sie, daß Externanrufe eine von Ihnen hinterlegte Begrüßungsansage hören bevor sie auf eine von Ihnen definierte Gruppe weitervermittelt werden. Mit der Begrüßungsansage können Sie zum Beispiel Audiomarketing betreiben. Sobald ein Externanruf auf eine von Ihnen definierte „Ansage vor Melden Gruppe” ansteht, kann eine Begrüßungsansage mit Saisonalen Aktionen wie, „Der Winter steht bevor, bitte denken Sie an neue Winterreifen”...
  • Seite 110 Tür/Sensor-Ansage ST 40 In Verbindung mit einem WAC haben Sie die Möglichkeit Sensoransagen zu hinterlegen (z.b. Sensoreingang 1 hat ausgelöst). Wenn ein Sensor auslöst, wird gemäß Ihrer Sensor-Rufverteilung ein Ruf zu einem internen oder externen Ziel ausgeführt. Nach Annahme des Rufes wird Ihnen die Sensoransage vorgespielt.
  • Seite 111 Einstellungen im Konfigurator ST 40 TK-Suite Damit Sie das AIS-Modul und die im AIS Konfigurator hinterlegten Wave-Dateien nutzen können, müssen noch einige Einstellungen im Konfigurator TK-Suite Set vorgenommen werden. Diese werden nachfolgend dargelegt. Music on Hold Auf der Konfigurationsseite „Spezialfunktionen – Weitere Einstellungen” gibt es den Bereich: Wartemusik (Music on Hold) mit den Einstellmöglichkeiten: (Die MOH ist ausgeschaltet) (Die MOH vom AIS-Modul wird genutzt)
  • Seite 112 ST 40 Begrüßungsansage / Warteschleifenansage Auf der Konfigurationsseite „Interne Rufnummern – Gruppen definieren/AIS” sind in verschiedenen Bereichen Einstellungen durchzuführen. Das AIS-Modul ermöglicht es eine Ansage vor Melden mit bis zu zwei Anrufern gleichzeitig zu realisieren. Sie können Einstellungen für zwei Gruppenrufnummern vornehmen. „Ansage vor Melden Gruppe“...
  • Seite 113 ST 40 Signalisierung Im Bereich „Signalisierung“ können Sie die Art der Signalisierung genauer definieren. Da- bei stehen Ihnen folgende Arten zur Verfügung: gleichzeitig - alle eingetragenen Teilnehmer klingeln zur gleichen Zeit linear - alle eingetragenen Teilnehmer klingeln nacheinander, immer einzeln mit einer Weiterschaltung zum nächsten Teilnehmer nach ca. 15 Sekunden.
  • Seite 114 Rufmodus ST 40 Im Bereich Rufmodus können Sie für eine definierte Gruppenrufnummer eine “Ansage vor Melden” festlegen. Diese Festlegung bewirkt, daß Rufe auf dieser Gruppe sofort auf das AIS-Modul weitergeleitet werden. Sobald Sie den Rufmodus „Ansage vor Melden” ausgewählt haben, erscheinen auf der Konfigurationsseite weitere Einstellmöglichkeiten zu der „Ansage vor Melden”...
  • Seite 115 ST 40 Zuordnung Warteschleifenansage Im AIS-Konfigurator haben Sie gegebenenfalls unter Ansagen verschiedenen Warteschleifenansagen hinterlegt. Diese hinterlegten Ansagen haben eine Indexnummer (1-10) und gegebenenfalls eine Bemerkung zur leichteren Identifizierung. Wählen Sie die gewünschte Ansage durch Anklicken aus. Türansagen Auf der Konfigurationsseite „Türen, Relais und Sensoren“im TK-Suite werden Ihnen je nach Grundausbau Ihrer Telefonanlage gegebenenfalls Kontakteingänge/Sensoreingänge und Türschittstellen angeboten.
  • Seite 116 Sensoransagen ST 40 Auf der Konfigurationsseite „Türen, Relais und Sensoren“ im TK-Suite werden Ihnen je nach Grundausbau Ihrer Telefonanlage gegebenenfalls Sensoreingänge angeboten. In nachfolgenden Bereichen sind Einstellungen vorzunehmen. Betriebsart: Hier können Sie durch Anklicken die Betriebsart Sensor festlegen. Nachdem Sie die Betriebsart „Sensor” festgelegt haben, werden Ihnen im Feld Optionen verschiedene Einstellmöglichkeiten für den Sensor angeboten.
  • Seite 117 ST 40 Sensor-Einstellungen Im Bereich Sensor-Einstellungen können Zeiten für die Sensormeldungen definiert werden. Folgende Zeiten können vorgegeben werden. Verzögerungs-Zeit bis zum Auslösen (0-9min.): Zeit von erkannter Sensormeldung (Fensterkontakt geöffnet) bis zur Signalisierung in der Anlage. Dauer der Signalisierung (1-30min.): Die Zeit wie lange der Alarm signalisiert wird. Zeit bis Externruf (0-9min.): Die Zeitspanne von interner Signalisierung, bis zum Ruf nach Extern.

  • Seite 118: Ansagen Vom Systemtelefon Aufsprechen

    Ansagen vom Systemtelefon ST 40 aufsprechen Sie haben die Möglichkeit, alle Ansagen vom ST 40 aus aufzusprechen. 1=Tür/Sensor 2= vor dem Melden 3=Klingelmelodie AIS 4=Wecken 5=Wartemusik Programmierung Wählen Sie aus, welche Art Wählen Sie eine Mit der mittleren Taste Drücken Sie erneut die einleiten von Ansage Sie auf- Ansagenpostion...

  • Seite 119: Sensor Einstellungen Alarmtexte

    Sensor Einstellungen Alarmtexte ST 40 Sie können einen Alarmtext für die Sensoren auch über ein Systemtelefon aufnehmen. !921 S Programmie- Wählen Sie den gewünsch- Bitte nehmen Sie Mit der mittleren Taste kön- Programmie- rung einleiten ten Textspeicherplatz aus den Hörer ab, ein nen Sie einen neuen Text rung beenden und bestätigen Sie mit der...

  • Seite 120: Sensor Einstellungen Zeiten

    ST 40 Sensor Einstellungen Zeiten Wie unter Sensor Einstellungen über TK-Suite Set dargelegt, können Sie verschiedene Zeiten im Bereich Sensor vorgeben. Zeit bis Aktiv: Zeit vom aktivieren bis zum Scharf stellen des Sensors !021 Programmierung Geben Sie über den Ziffernblock die Programmierung einleiten gewünschte Zeit einstellig von 0 bis...
  • Seite 121 Sensor Einstellungen – Sensor Namen ST 40 Sie können den definierten Sensoren Namen zuweisen. Programmierung Wählen Sie den ge- Wählen Sie Geben Sie über den Ziffern- Programmierung einleiten wünschten Sensor aus und „Namen ein- block den gewünschten Na- beenden bestätigen Sie mit der geben“...

  • Seite 122: Sensortest

    Sensortest ST 40 Programmierung einleiten Mit der rechten Taste Der Sensortest ist nun für 15 beenden Sie den Test. Minuten aktiv. Während dieser 15 Minuten haben Sie nun die Möglichkeit den Sensor auf seine Funktion zu testen. Beim Sensortest wird bei ausgelöstem Sensor nur das Telefon gerufen, welches den Sensortest aktiviert hat.
  • Seite 123 Sensor aktivieren/deaktivieren über analoge und ISDN Telefone ST 40 a/b Telefon *474 0 = aus 1 = ein Hörer ab- Kennziffer für Sensor- Internrufnummer des Hörer nehmen aktivierung Sensors eingeben auflegen Bitte achten Sie auf eventuelle Ansagen wie z.B. „Bitte geben Sie den PIN-Code ein” oder „der PIN-Code ist falsch”.

  • Seite 124: Standardmelodien

    ST 40 Standardmelodien AGFEO hat die GEMA-freien Standard Melodien und Ansagen bei Schauenburgerstraße 116 24118 Kiel Tel.: +49 (431) 5606370 Fax: +49 (431) 5606371 info@on-hold.de http://www.on-hold.de bezogen! 2 - 20...

  • Seite 125: Eib-Steuerung

    EIB-Steuerung Einleitung Die AGFEO TK-Anlagen AS 43, AS 45 und AS 200 IT in Verbindung mit dem EIB-Modul 522 und die AS 181 plus EIB bieten die Möglichkeit, über den EIB/ KNX-Bus z.B. Licht, Jalousien, Türöffner etc. zu steuern und zu überwachen. Dabei können insgesamt 32 Einzelobjekte, 16 Räume und 32 Szenen mit insgesamt bis zu 256 Szene-Elementen...

  • Seite 126: Bedienfunktionen

    EIB-Steuerung Bedienfunktionen Bevor ein EIB-Gerät, wie Dimmer, Schalter, Jalousie etc. über das Systemtelefon gesteuert werden kann, muss für jede Bedienfunktion ein sogenanntes Objekt angelegt werden. Die- ses Objekt beinhaltet den Typ, Name, Ort und Gruppenadresse für das EIB-Gerät. Nach Verknüpfung einer Funktionstaste des Systemtelefons mit dem Objekt, kann das EIB-Gerät mit der Funktionstaste gesteuert werden.

  • Seite 127: Szenen

    EIB-Steuerung Szenen Eine EIB-Szene besteht aus Wertvorgaben für mehrere Objekte im EIB-System. So könnten in einer Szene „Alle ein“ zum Beispiel alle Lampen in einem Raum eingeschaltet werden. Bevor eine EIB-Szene ausgeführt oder erlernt werden kann, muss diese mit TK-Suite angelegt werden.

  • Seite 128: Zeitserver/Zeitclient

    EIB-Steuerung Zeitserver/Zeitclient In einem EIB-System gibt es auch oft Module die zeitabhängig schalten. Dazu werden Module benötigt, die zyklisch die Zeitinformationen im System publizieren. Eine ISDN TK-Anlage bekommt bei jeder abgehenden Verbindung die aktuelle Zeitinformation der Vermittlungsstelle und kann diese auch im System verbreiten. Oft publiziert jedoch ein DCF77-Modul die Zeit in einem EIB-System.

  • Seite 129: Physikalische Adresse

    EIB-Steuerung Physikalische Adresse Jedes Gerät in einem EIB-System besitzt eine physikalische Adresse. Sie ist die eindeutige Kennzeichnung des Busgerätes und gibt an, in welchem Bereich und in welcher Linie das Busgerät installiert ist. Auch Ihre EIB-fähige TK-Anlage benötigt diese Adresse. Physikalische Adresse konfigurieren Konfigurieren Sie das EIB-Modul mit einer noch nicht im EIB-System vergebenen phyikalischen Adresse.

  • Seite 130: Eib-Eingänge Als Sensoren

    EIB-Steuerung EIB-Eingänge als Sensoren Die EIB Eingänge können wie Sensoren konfiguriert und genutzt werden. Stellen Sie dazu im Tk-Suite unter „EIB-Hausbus/EIB-Ereignisse“ die gewünschten Ereignisse auf die Funktion „EIB-Sensor“ ein. Anschließend können Sie die EIB Sensoren im Bereich „Interne Rufnummern/Geräte: Türen, Relais und Sensoren“ konfigurieren wie einen an die TK-Anla- ge angeschlossenen Sensor.

  • Seite 131: Eib-Geräte Steuern Und Überwachen

    EIB-Steuerung EIB-Geräte steuern und überwachen Der Typ des Objektes bestimmt die Steuerung des zugehörigen EIB-Gerätes. Die TK-Anlage kennt 4 verschiedene Objekttypen: - Schalter - Dimmer - Rollladen - Jalousie Die im Folgenden beschriebenen Funktionen sind an allen schnurgebunden System- telefonen und am DECT 30 verfügbar. Steuerung eines Dimmaktors mit ST 21, ST 31, ST 40 einer Funktionstaste...
  • Seite 132 EIB-Steuerung Steuerung einer Jalousie mit einer ST 21, ST 31, ST 40 Funktionstaste Drücken Sie die vorher auf den Objekttyp „Jalousie“ eingerichtete Funktionstaste „EIB-Objekt“. Es öffnet sich das Menü für die Jalousiesteuerung: Lamellen öffnen kurz betätigen Lamellen schließen kurz betätigen Jalousie öffnen mindestens 1 Sekunde gedrückt halten Jalousie schließen...

  • Seite 133: Steuern Aller Eib Objekte In Einem Raum Mit Einer Funktionstaste

    EIB-Steuerung Steuerung eines Schaltaktors mit einer Funktionstaste Drücken Sie die vorher auf den Objekttyp „Schalter“ eingerichtete Funktionstaste „EIB-Objekt“. Mit jedem Druck der Funktionstaste wird der Schalter abwechselnd aktiviert und deaktiviert. Ist die Rückmeldeadresse eingetragen leuchtet die LED der Funktionstaste korrespondierend zum geschalteten Objekt. Ausführen einer Szene mit Funktionstaste Drücken Sie die entsprechende Funktionstaste.
  • Seite 134 EIB-Steuerung 3- 10...

  • Seite 135: Programmierung

    Programmierung ST 40 Programmieren vom PC Die TK-Anlage ist vielfältig programmierbar, so daß Sie sie ganz nach Ihren persönlichen Anforderungen einrichten können. Die Programmierung können Sie von einem PC über die RS 232C-oder USB-Schnittstelle oder über den internen S0-Bus vornehmen. Leicht ver- ständliche Menüs führen Sie durch das Konfigurationsprogramm.

  • Seite 136: Programmieren Vom Systemtelefon Oder A/B-Telefon

    Programmierung Programmieren vom Systemtelefon oder ST 40 a/b-Telefon Vom PC aus können Sie alle Funktionen der TK-Anlage programmieren. Einige Funktionen können Sie außerdem am Systemtelefon oder am a/b-Telefon programmieren. - Prozeduren zum Programmieren können Sie an Systemtelefonen und an analogen und ISDN-Telefonen ausführen.
  • Seite 137 Programmierung Hinweise zum Programmieren mit * ST 40 - Prozeduren Das Programmieren mit - Prozedur umfaßt immer die Schritte: Programmiermodus starten, Eingabe und Programmiermodus beenden. Achten Sie beim Programmieren am a/b-Telefon auf die Wähltöne oder Wählimpulse im Hörer. Warten Sie nach dem Eingeben jeder Ziffer ab, bis die Ziffer gewählt wurde. Sie hö- ren ggf.

  • Seite 138: Flashzeiteinstellung

    Flashzeit: Programmieren fortsetzen oder Programmiermodus beenden mit *700 ! Hinweise Die Flashzeit können Sie für alle analogen Anschlüsse Ihrer AGFEO TK-Anlage einstellen. Flashzeit für analoge Ämter einstellen Sie können die Flashzeit am analogen Amt einstellen, um diese Ihrem Netzbetreiber anzu- passen.

  • Seite 139: Rufrhythmeneinstellung Für Kommende Externrufe

    Programmierung Rufrhythmeneinstellung für kom- analoge und ISDN Telefone ST 40 mende Externrufe Zur Unterscheidung von Anrufen auf verschiedenen Rufnummern können Rufnummern der TK-Anlage statt des normalen Externrufes (Standard) vier verschiedene Rufrhythmen zuge- ordnet werden. Die Rufrhythmen 1 und 2 entsprechen den Coderufen 1 und 2 für Funk- zellen.

  • Seite 140: Variable Rufzeiten Der Tfe

    Programmierung analoge und ISDN Telefone ST 40 Variable Rufzeiten der TFE Die Rufzeiten der TFE´s sind einstellbar. Sie können die Rufzeiten frei wählen zwischen 10 und 240 Sekunden Dieses geschieht mit folgender Kennzifferprozedur: S7186 Eingabe der Rufzeit von 010 bis 240 Sekunden Dabei muß...
  • Seite 141 Programmierung analoge und ISDN Telefone ST 40 Einrichtcode festlegen Programmiermodus muß mit *705 gestartet sein! S7261 Hörer Einrichtcode festlegen Einrichtcode vier- Quittungston Hörer auflegen abnehmen stellig eingeben Programmieren fortsetzen oder Programmiermodus beenden mit *700 ! analoge und ISDN Telefone Einrichtcode löschen Programmiermodus muß...
  • Seite 142 Programmierung analoge und ISDN Telefone ST 40 Kostencode löschen Programmiermodus muß mit *705 gestartet sein! S7280 Hörer Kostencode löschen Quittungston Hörer auflegen abnehmen Programmieren fortsetzen oder Programmiermodus beenden mit *700! analoge und ISDN Telefone Schaltboxcode festlegen Programmiermodus muß mit *705 gestartet sein! S7251 Hörer Schaltboxcode festle-...

  • Seite 143: Wartung / Test

    Programmierung Konfiguration einleiten bei einge- ST 40 schaltetem Einrichtcode Darstellung in dieser Anleitung: Achten Sie auf das Display: Wird nach Drücken der 9 der Einrichtcode verlangt, müssen Sie den Code vierstellig eingeben. Der Vorgang ist unten nochmal ausführlich dargestellt. Ausführliche Darstellung des gleichen Vorganges: &...

  • Seite 144: Ausführen Des Wartungs- Und Testprogrammes

    Programmierung Ausführen des Wartungs- und Test- ST 40 programmes Firmware-Versionsnummer und Anlagentyp !9#1 Programmierung einleiten. Achten Sie auf das Display: Programmierung beenden Wird nach Drücken der 9 der Einrichtcode verlangt, Code vierstellig eingeben und mit der mittleren Taste bestätigen. Die Firmware-Versionsnummer und der Anlagentyp werden angezeigt.
  • Seite 145 Programmierung Ausführen des Wartungs- und Test- ST 40 programmes Systel-Versionsnummer !9#61 Programmierung einleiten. Achten Sie auf das Display: Programmierung beenden Wird nach Drücken der 9 der Einrichtcode verlangt, Code vierstellig eingeben und mit der mittleren Taste bestätigen. Die Systel-Versionsnummer wird angezeigt. Systelzuordnung !9#62 &...

  • Seite 146: Systemtelefone Anmelden

    Die Speicher werden gelöscht. zustand) Systemtelefone anmelden An jedem internen ISDN-Bus (interner S0-Bus) einer AGFEO ISDN-Telekommunikationsanlage können zwei ISDN-Mehrwerttelefone (digitale Systemtelefone) angeschlossen werden. Beim Konfigurieren der TK-Anlage werden jedem digitalen Systemtelefon, wie jedem anderen Endgerät, eine Internrufnummer aus dem Intern-Rufnummern-Plan der TK-Anlage zugewiesen.

  • Seite 147: Ferneinstellung - Fernkonfiguration

    Programmierung Internrufnummer des System- ST 40 telefons ändern Es wird die zugewiesenen Geben Sie die gewünschte Mittlere Taste drücken, um das Internrufnummern des di- Internrufnummer ein. digitale Systemtelefon unter gitalen Systemtelefons der markierten Intern- angezeigt. rufnummer anzumelden. Anschließend wird das Standard-Display angezeigt. Das digitale Systemtelefon ist unter der gewünschten Internrufnummer angemeldet und betriebsbereit.

  • Seite 148: Fernbetreungsrufnummer Eingeben

    Programmierung ST 40 Ferneinstellung - Fernkonfiguration !*1 z & Funktion Fernbetreuungs- Mit mittlerer Ta- Wählen Sie mit den Pfeiltasten, Auswahl mit "set" einleiten nummer eingeben ste bestätigen ob die Fernbetreuung ohne Zu- abschließen. Die griff auf die zentrale Kurzwahl Fernbetreuung ist erlaubt sein soll oder ob die zunächst für 8 Stun- Fernbetreuung komplett er-...

  • Seite 149: Laden Neuer Firmware

    ST 40 Laden neuer Firmware Die AGFEO-ISDN-TK-Anlagen können Sie ohne Eingriff in die TK-Anlage auf den neuesten Firmwarestand bringen. Sie lassen einfach die neue Firmware von Ihrem Fachhändler in die TK-Anlage laden. Bei TK-Anlagen mit internem S0-Anschluß ist das Laden auch über einen PC mit ISDN-Karte am internen S0-Anschluß...

  • Seite 150: Übergabe Durch Auflegen

    Programmierung ST 40 Amtsholung mit „9“ Zusätzlich zur Amtsholung mit „0“ läßt sich die Amtsholung mit „9“ freischalten. Nach einschalten dieser Funktion können Sie Wahlweise durch Vorwahl der „0“ oder „9“ eine Amtsleitung belegen. Amtsholung mit „9“ ein- / ausschalten analoge und ISDN Telefone *705 Programmiermodus starten:...

  • Seite 151: Programmieren Für Fortgeschrittene

    Programmierbaum bewegen. Der Programmierbaum ist auf den nächsten Seiten abgebil- det. Indexregister: Zusätzlich zum Programmierbaum bieten Ihnen Ihre AGFEO TK-Anlage auch ein Index- register, in dem alle Funktionen alphabetisch sortiert dargestellt werden. Um das Index- register aufzurufen, halten Sie „Set“ am ST 40 lange gedrückt.

  • Seite 152: Programmierbaum

    Programmierung ST 40 Programmierbaum 1 Anrufvariante 2 / Nacht ....(Nachtschaltung, ein / aus) 2 Anrufschutz ........ (intern/extern, ein / aus) 1 Leistungs- 3 Telefonschloß ......(Telefon sperren, ein / aus) merkmale 4 Anklopfen ........(ein / aus) 5 Termin ........(Uhrzeit / Datum und aktivieren) 6 Wecken ........
  • Seite 153 Programmierung Programmierbaum ST 40 5 Direktruf ........(Rufnummer) 6 Automatische Wahl ....(Rufnummer) 7 Anruffilter ........1 Filter Aktivierung ........... 2 Anruffilter neu ........... 3 Filter löschen 6 Anrufbeant- siehe Anleitung A-Modul 40 oder worter/SMS Anleitung A-Modul 30 ....7 Eigene Eigene Gesprächskosten anzeigen ..
  • Seite 154 Programmierung ST 40 Programmierbaum ........... 9 STE ........... 1 Status ........... 2 anmelden ........... 3 abmelden ........... 4 Version * Fern- Fernkonfiguration ......1 Rufnummer eingeben konfiguration 2 freischalten # Software- Softwareversion ......(Anlagentyp / Firmwareversion/Intern- version nummer) 4 - 22...

  • Seite 155: Kommunikation Per Pc

    Kommunikation per PC Softwareübersicht Die mitgelieferte CD-ROM enthält das Softwarepaket TK-Suite, den AIS-Konfigurator, die TAPI- und USB Treiber sowie den NDISWAN Treiber für Ihre TK-Anlage. Der Umwelt zulie- be haben wir auf eine umfangreiche, gedruckte Bedienungsanleitung für die einzelnen Pro- gramme verzichtet.
  • Seite 156 Kommunikation per PC TK-Suite Set Mit TK-Suite Set können Sie die TK-Anlage vom PC aus programmieren. Rufumleitung, Klingelfolgen, Tag/Nachtschaltung sowie alle Parameter des ISDN-Systems stellen Sie damit schnell und einfach ein oder ändern sie. Mit TK-Suite Set können Sie Ihre individuelle Konfiguration auch auf der Festplatte abspeichern.
  • Seite 157 Kommunikation per PC TK-Suite installieren Starten Sie die Installationsroutine von TK-Suite. Nachdem Sie das Installationsverzeichnis und die Startgruppe ausgewählt haben, fragt die TK-Suite Installationsroutine, ob Sie eine Einzelplatzinstallation, eine Server Installation oder eine Client Installation ausführen wollen. Wählen Sie die Einzelplatzvariante aus, wenn Sie die TK-Anlage mit nur einem PC nutzen wollen.
  • Seite 158 S0 der Anlage belegt werden soll. Um CTI zu nutzen müssen Sie entweder über die Serielle Schnittstelle oder über das X31 Protokoll mit der Anlage kommunizieren. Für nähere Informationen zu TK-Suite lesen Sie bitte die TK-Suite Anleitung auf der AGFEO Installations CD. PC - 4...

  • Seite 159: Cti - Computerunterstützte Telefonie Über Tapi-Schnittstelle

    Microsoft-Telephony-Interfaces. Zur Verbindung dieses Interfaces mit der TK-Anlage ist ein Telephony Service Provider (TSP) vom Hersteller der ISDN-Hardware - in diesem Fall von AGFEO - notwendig. Der TSP ist ein Treiber, den Sie auf Ihrem PC installieren müssen. Er führt die gewünschten TAPI-Funktionen aus und regelt den notwendigen Datenaustausch zwischen PC und TK-Anlage.

  • Seite 160: Usb-Direkt Treiber

    Treiber ! Treibersoftware installieren Wichtig! Wollen Sie einen AGFEO USB-Treiber mit CAPI nutzen und haben bereits eine ISDN-Karte von einem anderen Hersteller in Ihrem Rechner installiert, so müssen Sie die- se inklusive der Treiber zuerst entfernen. Gehen Sie hierbei nach dem Handbuch des jewei- ligen Herstellers vor.
  • Seite 161 Führen Sie nach der Deinstallation einen Neustart Ihres PCs durch. TAPI Treiber installieren 1. Wählen Sie im Menü der AGFEO CD "AGFEO TAPI Treiber" aus und klicken Sie auf "Aus- führen" 2. Folgen Sie den Anweisungen der Installationsroutine. 3. Nach Abschluss der Installation können Sie in den Telefon und Modemoptionen (siehe Readme.txt) die Einstellungen für die TAPI Treiber vornehmen.

  • Seite 162: Glossar

    Glossar Amtsholung (Externbelegung) Belegung einer Wählleitung um einen Externteilnehmer anzurufen. Anklopfen ein/aus Während eines Telefonats signalisieren Anklopftöne, daß ein weiterer Teilnehmer anruft. Der erste Anrufer kann in der Leitung gehalten und der zweite nach seinen Wünschen ge- fragt werden. So wird kein Anruf mehr verpasst. Derjenige, der das Anklopfen als lästig empfindet, kann es deaktivieren.
  • Seite 163 Glossar Automatische Wahl Bei Aktivierung des Leistungsmerkmals wählt Ihre Telefonanlage, wenn nur der Hörer ab- genommen und 10 Sekunden lang keine andere Taste betätigt wird, automatisch die vorher eingegebene Rufnummer. Die Rufnummer wird im Abstand von einer Minute bis zu 12mal gewählt, bis eine Verbindung zustande gekommen ist.
  • Seite 164 Glossar Codeziffern Jedes angeschlossene Telefon kann durch eine 4-stellige Codeziffer vor einem unberech- tigten Zugriff geschützt werden (Telefonschloß), so daß mit Ausnahme der Direkt- rufnummer, der Notrufnummern und der automatischen Wahl nur noch Internnummern gewählt werden können. Im Auslieferungszustand sind keine Codeziffern eingetragen. Direktruf - Babyruf Der Direktruf funktioniert nur wenn das Telefon abgeschlossen ist.
  • Seite 165 Glossar ISDN-Halten Das Leistungsmerkmal ISDN-Halten ist nur am Mehrgeräteanschluss verfügbar. Sie kön- nen Ihr Externgespräch durch die ISDN-Vermittlungsstelle halten lassen, um auf der glei- chen Wählleitung ein Rückfragegespräch mit einem zweiten Externteilnehmer zu führen. Anschließend können Sie zum ersten Gespräch zurückschalten. Sie können auch zwischen beiden Gesprächen wechseln (Makeln) oder eine Konferenz in der Vermittlungsstelle ein- leiten.
  • Seite 166 Glossar Mehrfrequenzwahlverfahren (MFV) Jeder gewählten Ziffer ist ein bestimmter Ton zugeordnet. Telefone mit diesem Wahlverfahren benötigen an der TK-Anlage eine Signaltaste (Rückfragetaste R) Flash-Funktion. MFV-Nachwahl Bei allen bestehenden Externverbindungen, auch bei einer Rückfrage, beim Makeln und wäh- rend einer Dreierkonferenz, ist es möglich Ziffern und Zeichen ( 1 ... 0 , * und # ) nachzu- wählen.
  • Seite 167 Glossar Telefonbuch Im Telefonbuch speichern die TK-Anlagen Externrufnummern inkl. Namen ab. System- und Mehrwerttelefone können die Alphanumerik des Telefonbuchs nutzen. Analoge Telefone können die Rufnummer über die Kurzwahlrufnummer wählen. Wird eine Rufnummer bei einem ankommenden Ruf übermittelt und steht diese im Telefonbuch, zeigt das Display der Systemtelefone statt der Rufnummer den Namen an.
  • Seite 168 Glossar Übergabe Mit der Funktion Übergabe haben Sie die Möglichkeit ein Externgespräch zu einem Exter- nen Teilnehmer zu übergeben. Es werden zwei Wählleitungen belegt. Für die von Ihnen auf- gebaute Externverbindung entstehen Ihrem Teilnehmeranschluß Gesprächskosten. Am Systemtelefon können Sie die Funktionstaste Übergabe einrichten, am analogen Telefon nutzen Sie die Funktion "Übergabe durch Auflegen"...
  • Seite 169 Glossar Zeitsteuerung Über die Zeitsteuerung schaltet die TK-Anlage zu bestimmten Zeiten und Wochentagen Funktionen ein oder aus. Folgende Funktionen sind über die Zeitsteuerung steuerbar: - AIS Ansagetext - Anrufbeantworter - Anrufschutz - Anrufvariante 1/2/3 - Anrufvariante Tür - Besetzt bei besetzt - Relais - Sensor - Teilnehmerberechtigung...

  • Seite 170: Wenn Mal Was Nicht Funktioniert

    Wenn mal was nicht funktioniert Kontrollen - Bei Fehlfunktionen der TK-Anlage überprüfen Sie bitte Ihre Bedienung anhand der Be- dienungsanleitung. - Kontrollieren Sie, ob die Anschlüsse der Endgeräte und der TK-Anlage richtig gesteckt sind. - Sollten Sie eine Störung nicht beheben können, so steht Ihnen Ihr Fachhändler gerne zur Verfügung.

  • Seite 171: Verhalten Bei Störungen

    Wenn mal was nicht funktioniert Verhalten bei Störungen Störung Mögliche Ursachen Abhilfe Programmierung der Reset der TK-Anlage TK-Anlage unklar Rücksetzen der TK-Anlage in den Aus- lieferungszustand und neu programmie- Nach Abnehmen des Stromausfall Netzanschluß/Sicherungen überprüfen Hörers kein Wählton Endgerät an einem anderen Anschluß Endgerät defekt überprüfen Installation fehlerhaft...
  • Seite 172 Wenn mal was nicht funktioniert Reset der TK-Anlage Durch einen Reset (Rücksetzen) können Sie die Programmierung der TK-Anlage wieder in einen definierten Zustand versetzen. Das kann notwendig sein, wenn unklare Einstellungen zurückgesetzt werden sollen oder die TK-Anlage neu programmiert werden soll. Nach dem Reset funktioniert die TK-Anlage wieder nach dem vorher eingerichteten Pro- gramm.

  • Seite 173: Anhang

    Anrufers (CLIP). Danach ist eine Unterscheidung von Anrufen auf verschiedenen Ruf- nummern der TK-Anlage möglich (siehe Grafik). Sie haben die Möglichkeit, spezielle Ruftöne in Ihr ST 40 mit A-Modul 40 einzuspielen. Dazu benötigen Sie den AGFEO AIS Konfigurator. Lesen Sie dazu bitte die Bedienungsanleitung des A-Modul 40. Rufrhythmen Externruf .

  • Seite 174: Töne

    Anhang Hinweis Je nach verwendetem Endgerät können die Rufe abweichen. An Ports, die als Endgerätetyp "Funkzelle" eingerichtet sind, werden die Rufrhythmen 3 und 4 nicht signalisiert. Töne Wählton - intern Signalisiert Ihnen, nach Abheben des Hörers, daß Sie wählen können - extern Dauerton, den Sie hören, wenn Sie nach Wahl der "0"...

  • Seite 175: Stichwortverzeichnis Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Begrüßungsansage ......2 - 5 Begrüßungsansage/ Warteschleifenansage ............ 2 - 8 AIS Bedienung ........2 - 2 Berechtigung ........A - 3 AIS Einstellungen im Konfigurator Besetztton ..........A - 14 TK-Suite ........2 - 7 Besetztton bei Besetzt (Busy on Busy) 1 - 33 AIS-Modul.
  • Seite 176 Stichwortverzeichnis Stichwortverzeichnis Steuerung eines Dimmaktors mit einer Gruppe ..........1 - 89 Funktionstaste ......3 - 7 Gruppe - einbuchen / ausbuchen ..1 - 6, 1 - 37, Steuerung eines Schaltaktors mit einer ............ 1 - 89 Funktionstate ......3 - 9 Gruppentaste ........
  • Seite 177 Stichwortverzeichnis Stichwortverzeichnis Anrufvariante 3 ........ 1 - 29 Anrufweiterschaltung ..... 1 - 79 Nachwahl ..........1 - 14 Code ..........4 - 8 Namen eingeben ........1 - 53 Raumüberwachung ......1 - 49 Namen wählen (Vanity) ......1 - 60 Türrufumleitung ......
  • Seite 178 Stichwortverzeichnis Stichwortverzeichnis TK-Suite Set ......... PC - 2 Tonruf Lautstärke/Klang einstellen ..1 - 4 Treiber ..........PC - 5, PC - 6 Zeitsteuerung ........1 - 67, A - 9 Zieltaste public/privat ......1 - 9 Treibersoftware Zielwahl - Rufnummern speichern und deinstallieren ........

  • Seite 179: Stichwortverzeichnis

    Rechten der jeweils betroffenen Firmen. Technische Änderungen Die AGFEO GmbH & Co. KG behält sich vor, Änderungen zu Darstellungen und Angaben in dieser Dokumentation, die dem technischen Fortschritt dienen, ohne vorherige Ankündi- gung vorzunehmen. Diese Dokumentation wurde mit größter Sorgfalt erstellt und wird re- gelmäßig überarbeitet.
  • Seite 180 So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten. AGFEO GmbH & Co. KG Identnr. 1100833 Gaswerkstr. 8 Änderung und Irrtum vorbehalten.
