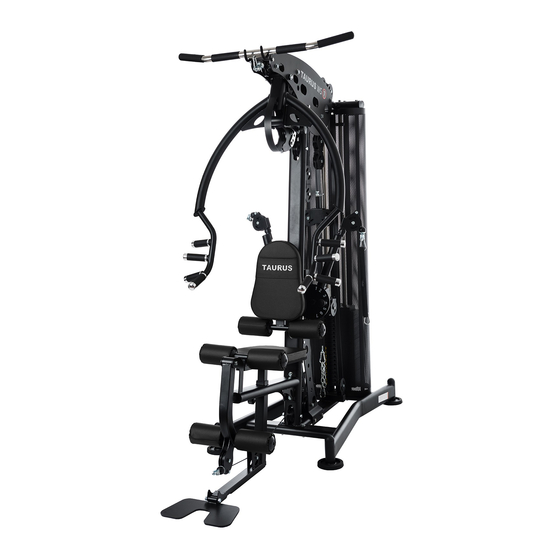

- Seite 1 Montage- und Bedienungsanleitung TF-WS7-ATT TF-WS7-PULL TFWS7ATT.03.03 TF-WS7-LEG Kraftstation...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Kraftstation Aufbau Kraftstation Lieferumfang Kabelzugstation Aufbau Kabelzugstation Lieferumfang Beinpresse Aufbau Beinpresse ÜBUNGSANLEITUNG LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG... - Seite 4 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 5 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
-
Seite 6: Allgemeine Informationen
35 kg Verpackungsmaße (L x B x H) ca.: 193,5 cm x 42 cm x 21,5 cm Aufstellmaße mit Kraftstation WS7 (L x B x H) ca.: 225 cm x 172 cm x 212 cm TF-WS7-LEG Artikelgewicht (brutto, inkl. Verpackung):... -
Seite 7: Persönliche Sicherheit
Persönliche Sicherheit GEFAHR ⚠ Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 8: Aufstellort
Aufstellort WARNUNG ⚠ Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. Wählen Sie den Aufstellort so, dass sowohl vor als auch neben dem Gerät ausreichend Freiraum/Sicherheitszone bestehen bleibt. -
Seite 9: Montageanleitung
MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠... -
Seite 10: Lieferumfang Kraftstation
Lieferumfang Kraftstation Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. -
Seite 12: Aufbau Kraftstation
Aufbau Kraftstation Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. - Seite 13 Schritt 2 Stecken Sie die 18 4,5-kg-Gewichte (13) von oben auf die Führungsstangen. Stecken Sie als letztes das 9-kg-Gewicht (14) auf die Führungsstangen. Entfernen Sie den Stift (164) vom obersten Gewicht (14). Senken Sie das Schwert (12) mittig in die Gewichte. Stecken Sie den Stift (164) zurück in das oberste Gewicht (14). Befestigen Sie die beiden Gummistopper (9) mit jeweils einer M8*70 Schraube (10), zwei Ф8 Unterlegscheiben (15) und einer M8 Mutter (11) bei den oberen Vorbohrungen auf der...
- Seite 14 Schritt 3 Montieren Sie den vorderen Rahmen (22) mit zwei M12*70 Schrauben (19), vier Ф12 Unterlegscheiben (20) und zwei M12 Muttern (21) am Hauptrahmen (1). Stecken Sie die Sicherungsstifte (17) auf den vorderen Rahmen (22). Stecken Sie den Zugbolzen (18) auf den vorderen Rahmen (22). Ziehen Sie alle Schrauben fest an.
- Seite 15 Schritt 4 Stecken Sie den Stützrahmen auf (24) auf die Führungsstangen. Montieren Sie den oberen Rahmen (25) mit M10*20 Schrauben (6), Ф10 Federscheiben (7) und Ф10 Unterlegscheiben (5) auf den Führungsstangen. Befestigen Sie den oberen Rahmen (25) mit M12*70 Schrauben (19), Ф12 Unterlegscheiben (20) und den M12 Muttern (21) am vorderen Rahmen.
- Seite 16 Schritt 5 Befestigen Sie die rechte und die linke Abdeckung (27, 28) mit M12*130 Schrauben (26), Ф12 Unterlegscheiben (20) und den M12 Muttern (21) am oberen Rahmen. Ziehen Sie alle Schrauben fest an. washer Φ12 lock nut hexagon bolt M12*130 right cover left cover...
- Seite 17 Schritt 6 Montieren Sie das Sitzpolsterrohr (33) mit M12*75 Schrauben (29), Ф12 Unterlegscheiben (20) und den M12 Muttern (21) am vorderen Rahmen. Montieren Sie das Winkelrohr des Beincurls (34) mit Rotationsachse (31), M10*25 Schrauben (30), Ф10 Federscheiben (7) und den Ф10 Unterlegscheiben (5) am Sitzpolsterrohr (33). Montieren Sie den Einstellrahmen des Sitzpolsters (32) mit dem Zugbolzen (18) am Sitzpolsterrohr (33).
- Seite 18 Schritt 7 Montieren Sie die Halterung (40) mit der Achse (38), M10*20 Schrauben (6), Ф10 Federscheiben (7), Ф10 Unterlegscheibe (35) zwischen den beiden Abdeckungen. Montieren Sie das Brustpressen-Modul (42) an der Halterung (40) mit der Achse (39), M10*20 Schrauben (6), Ф10 Unterlegscheiben (35) sowie dem Zugbolzen (37). Montieren Sie das Schutzblech (41) mit M8*16 Schraube (36) und Ф8 Unterlegscheibe (15) an der Halterung (40).
- Seite 19 Schritt 8 Montieren Sie den linken Butterflyarm (46) mit der M10*16 Schraube (44), Ф10 Federscheibe (7) und Ф10 Unterlegscheibe (35) am vorderen Rahmen. Montieren Sie den rechten Butterflyarm (45) mit der M10*16 Schraube (44) Ф10 Federscheibe (7), Ф10 Unterlegscheibe (35) am vorderen Rahmen. Montieren Sie die Halterung der Umlenkrollen (47) mit M12*75 Schrauben (29), Ф12 Unterlegscheiben (20), Ф12 Muttern (21) und Verstärkungsblech (48) am vorderen Rahmen.
- Seite 20 Schritt 9 Montieren Sie 4 Umlenkrollen (55) mit M10*45 Schrauben (52), 10 Unterlegscheiben (5) und Φ10 M10 Muttern (23) an den Punkten A, B, C, E. Montieren Sie 2 Umlenkrollen (55) mit M10*130 Schrauben (50), Umlenkrollen-Abstandshaltern (57), Ф10 Unterlegscheiben (5) und M10 Muttern (23) an den Punkten I, D. Montieren Sie die Umlenkrolle (55) mit M10*130 Schraube (50), Ф10 Unterlegscheibe (5) und M10 Mutter (23) am Punkt G.
- Seite 21 Assembly step Assembly step cable drawing cable drawing Latzugkabelende Lat pull cable end Latzugkabel Zeichnung Lat pull cable drawing...
- Seite 22 Schritt 10 Verbinden Sie die Kette und den Karabiner (60) washer Φ10 mit dem mittleren Kabel (62) und verbinden washer Φ12 Sie das andere Ende der Kette (60) mit dem lock nut Karabinerhaken am Hauptrahmen. hexagon bolt M10*45 Führen Sie das mittlere Kabel (62) über die Umlenkrolle (55) und montieren Sie die pulley Φ95*26...
- Seite 23 Ende vom unteren Kabel Middle cable end...
- Seite 24 Schritt 11 Montieren Sie 8 Umlenkrollen (55) mit M10*45 Schrauben (52), Ф10 Unterlegscheiben (5) und M10 Muttern (23) an den Punkten K, L, N, O, P, Q, S, T. Montieren Sie 2 Umlenkrollen (55) mit M10*45 Schrauben (52) und Ф10 Unterlegscheiben (5) an den Punkten M, R.
- Seite 25 washer Φ10 lock nut washer Φ8 lock nut hexagon bolt M10*45 pulley Φ95*26 hexagon bolt M8*45 butterfly arm cable L:5375mm...
- Seite 26 Schritt 12 Montieren Sie das linke und rechte Stützblech (68, 69) mit M10*130 Sechskantschrauben (50), M10*75 Schrauben (65), Ф10 Unterlegscheiben (5) und M10 Muttern (23) am Hauptrahmen und am vorderen Rahmen. Montieren Sie 4 Umlenkrollen (55) mit M10*45 Schrauben (52), Ф10 Unterlegscheiben (5) und M10 Muttern (23) an den Punkten V, W, Z, A1.
- Seite 28 Schritt 13 Entfernen Sie das Kugelkopfende des unteren Zugkabels (70). Ziehen Sie das Ende des unteren Kabels (70) von Punkt U durch die Punkte V, W, X, Y, Z, A1. Dann befestigen Sie das Kugelkopfende wieder am Kabel. Verbinden Sie die Kette und den Karabiner (60) mit dem unteren Kabel (70). Verbinden Sie das andere Ende mit der kurzen Stange (71).
- Seite 29 Unteres Zugkabel Zeichnung Low pull cable drawing...
- Seite 30 Schritt 14 Montieren Sie das Sitzpolster (76) mit M8*40 Schrauben (73), Ф8 Federscheiben (72) und Ф8 Unterlegscheiben (15) am Einstellrahmen des Sitzpolsters. Montieren Sie das Rückenpolster (75) mit M8*40 Schrauben (73), Ф8 Federscheiben (72) und Ф8 Unterlegscheiben (15) am Einstellrahmen des Rückenpolsters (74). Schieben Sie den Einstellrahmen des Rückenpolsters (74) in den vorderen Rahmen und fixieren Sie dies mit dem Zugbolzen.
- Seite 31 Schritt 15 Drücken Sie das Rohr der Schaumstoffrolle (81) in den Einstellrahmen des Rückenpolsters. Drehen Sie das Rohr der Schaumstoffrolle (81) hinein. Befestigen Sie die innere Plastikkappe (79), die Schaumstoffrolle (80), die äußere Plastikkappe (78) und M8*25 Schraube (77). Drücken Sie das Rohr der Schaumstoffrolle (85) in den Einstellrahmen des Sitzpolsters (85). Drehen Sie das Rohr der Schaumstoffrolle (81) hinein.
- Seite 32 Schritt 16 Befestigen Sie den Schutz (83) mit M8*16 Schrauben (36), Ф8 Federscheiben (72) und Ф8 Unterlegscheiben (15) am Stützrahmen und am Hauptrahmen. washer Φ8 hexagon bolt M8*16 spring washer Φ8 shield...
- Seite 33 Schritt 17 Verbinden Sie die Kette und den Karabiner (60) mit der Griffschlaufe (85) und hängen Sie es am anderen Ende am Kugelkopf des Butterflyarmkabels ein. Verbinden Sie die Kette und den Karabiner (60) mit der langen Latzug-Stange (85) und hängen Sie das andere Ende am Kugelkopf des Latzugkabels ein.
- Seite 34 Schritt 18 Entfernen Sie die Griffschlaufe, die Kette und den Karabiner am linken und rechten Butterflyarm, siehe Zeichnung. Stecken Sie 3 Karabiner (88) auf die Zugstange (86). Verbinden Sie den hinteren Ab-Strap (Bauchgurt) (87) und die Zugstange (86) mit den Karabinern.
-
Seite 35: Lieferumfang Kabelzugstation
Lieferumfang Kabelzugstation Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. -
Seite 37: Aufbau Kabelzugstation
Aufbau Kabelzugstation Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 1 Montieren Sie das vordere Verbindungsrohr (164) mit zwei Schrauben M12*30 (131), Ф12 Federscheiben (130) und Ф12 Unterlegscheiben (20) am Hauptrahmen. - Seite 38 Schritt 2 Montieren Sie das Führungsrohr (169) mit zwei M10*70 Schrauben (43), Ф10 Unterlegscheiben (5) und M10 Kontermuttern am seitlichen Hauptrahmen. Schieben Sie die die Kabelzugrolle (167) auf das Führungsrohr (169) und schrauben Sie den T-förmigen Arretierstift (168) auf. Montieren Sie das seitliche Standrohr (170) mit M10*125 Schrauben (133), M12 Kontermuttern (21), Ф12 Unterlegscheiben (20) und der Verbindungsplatte...
- Seite 39 Schritt 3 Montieren Abdeckungen washer Φ10 Kabelturms (173, 174) mit M10*75 Schrauben lock nut (65), Ф10 Unterlegscheiben (5) und M10 hexagon bolt M10*75 Muttern (23) am Führungsrohr, seitlichen Standrohr und seitlichen Winkelrohr. pull cable tower pulley Φ14*50 Montieren Ф14*50 Wellen pull cable tower cover (172) mit M10*75 Schrauben (65), Ф10 pull cable tower cover...
- Seite 40 Schritt 4 Montieren Sie drei Umlenkrollen (55) mit M10*80 Schrauben (175), Ф10 Unterlegscheiben (5) und M10 Kontermuttern (23) an den markierten Stellen zwischen den Abdeckungen des Kabelturms. Montieren Sie die Umlenkrolle (55) mit einer M10*45 Schraube (52), Ф10 Unterlegscheibe (5), M10 Kontermutter (23) unten am seitlichen Hauptrahmen.
- Seite 41 Schritt 5 Ersetzen Sie das Kabel (70) aus Schritt 13 durch das Kabel (179). Ziehen Sie das Kabel (179) durch den gleichen Führungsweg wie in Schritt 13. Montieren Sie das flache, kurze Kabelende des Kabelturms (179) mit M10*25 Schraube (30), Ф10 Unterlegscheibe (5), M10 Kontermutter (23) am seitlichen Hauptrahmen.
- Seite 42 TF-WS7-PULL TF-WS7-ATT Kabelzug WS7...
- Seite 43 Schritt 6 Montieren Sie das flache, lange Kabelende des Kabelturms (180) mit M10*25 Schraube (52), Ф10 Unterlegscheibe (5) und M10 Kontermutter (23) am Punkt D. Entfernen Sie das Kugelkopfende am langen Kabel des Kabelturms (180). Ziehen Sie nun das lange Kabel des Kabelturms (180) durch die Punkte, ausgehend von D, in der Reihenfolge E, F, G, H, I, J, siehe Kabelzeichnung.
-
Seite 45: Lieferumfang Beinpresse
Lieferumfang Beinpresse Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. -
Seite 47: Aufbau Beinpresse
Aufbau Beinpresse Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 1 Montieren Sie das vordere Verbindungsrohr washer... - Seite 48 Schritt 2 Montieren Sie die Führungsrohre (134, 135) mit M10*25 Schrauben (138), Ф25*125 Achse (136) und Verschlusstopfen (137) am seitlichen Hauptrahmen. leg press support tube-1 leg press support tube-2 shaft Φ25*125 plug hexagon socket M10*25 button head bolt Schritt 3 Montieren Sie die Stütze der Beinpresse (140) an den Führungsrohren (134, 135) mit M10*25 Schrauben (138),...
- Seite 49 Schritt 4 Befestigen Sie das flache Ende des Beinpressenkabels (144) am unteren Kabel mit M10*25 Drawing 01 Schraube (30), Ф10 Unterlegscheiben (5) und Kontermutter (23), siehe Abb. 1. Ziehen Sie nun das Beinpressenkabel (144) durch die Punkte, ausgehend von A, in der Reihenfolge B, C, D, E, F, siehe Kabelzeichnung.
- Seite 50 washer Φ10 washer Φ12 lock nut hexagon bolt M10*25 hexagon bolt M10*45 pulley Φ95*26 hexagon bolt M10*50 big pulley Φ127*28 leg press cable L:3255mm hexagon bolt M10*40 cable adjust sleeve Schritt 5 Montieren Sie die den Griff (149) am Verstellrahmen des Sitzpolsters (147) mit M8*70 Schrauben (146), Φ8 Unterlegscheiben (15) und M8 Kontermuttern (11).
- Seite 51 Schritt 6 Montieren Sie das Rückenpolster (152) Verstellrahmen Rückenpolsters (151) mit M8*20 Schrauben, Φ8 Federscheiben (72) und Φ8 Unterlegscheiben (15). Schieben Sie den Verstellrahmen (151) in die Aufnahme am seitlichen Hauptrahmen und fixieren Sie den Verstellrahmen (151) mit dem Federknopf (18). Montieren Sie eine M8*25 Schraube (150) und eine Φ8 Unterlegscheibe (15) unterhalb der Aufnahme.
-
Seite 52: Übungsanleitung
ÜBUNGSANLEITUNG Bizepscurl Kabelzug Kabelarme in die niedrigste Position bringen und auf die Kraftstation setzen. Der Rücken liegt der Rückenlehne an. Griffe Kabelzugarme greifen. Ellenbogen bleiben unbeweglich am Körper angelehnt, die Handgelenke bleiben gerade. Jetzt Arme Ellenbogen maximal beugen und die Griffe nach oben bringen. - Seite 53 Schulterdrücken Kabelarme in die niedrigste Position bringen und auf die Kraftstation setzen. Der Rücken liegt der Rückenlehne an. Griffe Kabelzugarme greifen Schulterhöhe ziehen. Handrücken zeigen zur Kraftstation, die Handgelenke bleiben jederzeit gerade. Jetzt die Arme im Ellenbogen strecken und die Griffe nach oben bringen.
- Seite 54 Brustpresse Auf die Kraftstation setzen, so dass der gesamte Rücken der Rückenlehne anliegt. Handgriffe greifen. Die eingestellte Sitzhöhe sollte das Greifen auf Brusthöhe ermöglichen. Die Handgelenke bleiben jederzeit gerade. Jetzt die Arme nach vorn strecken. Dabei die Schultern tief lassen und die Arme nicht überstrecken.
- Seite 55 Fliegende Bewegung Kabelarme in die oberste Position bringen und auf die Kraftstation setzen. Der Rücken liegt der Rückenlehne an. Griffe der Kabelzugarme greifen. Sitzhöhe ermöglicht das Greifen auf Brusthöhe. Die Handgelenke bleiben gerade, Arme im Ellenbogen leicht gebeugt. Arme Brust zusammenführen.
- Seite 56 Seitbeugen Kabelzug Kabelarm in eine untere Position bringen. Schulterbreit neben die Kraftstation stellen und den Griff mit nach innen gerichteter Handfläche auf Höhe des Oberschenkels greifen. Rumpfmuskulatur leicht anspannen Schultern tief halten. Der Arm fungiert als Verlängerung zum Kabelzug. Jetzt Oberkörper aus stabilem Stand in der Hüfte zur Seite neigen.
-
Seite 57: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. Der Lagerort sollte trocken und gut belüftet sein und eine konstante Umgebungstemperatur zwischen 5°C und 45°C aufweisen. -
Seite 58: Störungen Und Fehlerdiagnose
Störungen und Fehlerdiagnose Das Gerät durchläuft in der Produktion regelmäßig Qualitätskontrollen. Dennoch können Störungen oder Fehlfunktionen am Gerät auftreten. Häufig sind Einzelteile für diese Störungen verantwortlich, ein Austausch ist meist ausreichend. Die häufigsten Fehler und deren Behebung entnehmen Sie bitte aus folgender Übersicht. -
Seite 59: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 60: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Kraftstation Modellbezeichnung: Artikelnummer: TF-WS7-ATT TF-WS7-PULL TF-WS7-LEG... -
Seite 61: Teileliste Kraftstation
Teileliste Kraftstation Bezeichnung (ENG) Spezifikation Anz. ground frame guide rod Φ25*1853 back support rod Φ259*1757.5 hexagon bolt M10*65 washer Φ10 hexagon bolt M10*20 spring washer Φ10 rubber cushion Φ60*Φ26*42 counter weight rubber cushion Φ60*Φ26*20 hexagon socket button head bolt M8*70 lock nut selector rod 92 KG... - Seite 62 seat cushion tube leg curl elbow tube big washer Φ25*10*2.0 hexagon bolt M8*16 pull pin Φ12 shaft Φ17*134 shaft Φ17*100 front push holder guard plate front push arm hexagon bolt M10*70 hexagon socket button head bolt M10*16 right butterfly arm left butterfly arm pulley support frame reinforcing plate...
- Seite 63 left support plate right support plate low pull cable L:4120mm short bar spring washer Φ8 hexagon bolt M8*40 back cushion adjust frame back cushion seat cushion hexagon socket button head bolt M8*25 sponge inner cap sponge outer cap sponge Φ100*175 sponge tube Φ25*480 sponge tube...
-
Seite 64: Explosionszeichnung Kraftstation
Explosionszeichnung Kraftstation... -
Seite 66: Teileliste Kabelzugstation
Teileliste Kabelzugstation Bezeichnung (ENG) Spezifikation Anz. washer Φ10 spring washer Φ10 washer Φ12 lock nut lock nut hexagon bolt M10*25 hexagon bolt M10*70 hexagon bolt M10*45 pulley Φ95*26 cable hook 9 link chain & snap hook hexagon bolt M10*75 handle belt foot margin cover Φ120 ball head tube plug... -
Seite 67: Explosionszeichnung Kabelzugstation
pull cable tower cover left pull cable tower cover right hexagon bolt M10*80 pulley spacer Φ20*Φ10.5*19.5 pulley catch plate movable pulley frame pull cable tower short cable L:5625mm pull cable tower long cable L:7290mm powder metallurgy sleeve Φ33*Φ20*18 stationary shaft Φ20*74*M10 reduction sleeve Φ60*50... -
Seite 69: Teileliste Beinpresse
Teileliste Beinpresse Bezeichnung (ENG) Spezifikation Anz. washer Φ10 lock nut washer Φ8 locking spring knob Φ10 washer Φ12 lock nut lock nut hexagon bolt M10*25 big washer Φ25*10*2.0 hexagon bolt M10*45 pulley Φ95*26 hexagon bolt M10*75 spring washer Φ8 foot margin cover Φ120 oval tube plug Φ50-100... - Seite 70 shaft Φ25*125 support tube footplate tube hexagon bolt M10*50 big pulley Φ127*28 leg press cable L:3255mm hexagon bolt M8*20 hexagon bolt M8*70 leg press seat cushion adjust frame leg press seat cushion leg press handle hexagon bolt M8*25 leg press back cushion adjust frame leg press back cushion oval reduction sleeve 50-100...
-
Seite 71: Explosionszeichnung Beinpresse
Explosionszeichnung Beinpresse... -
Seite 73: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 74 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
Seite 75: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... - Seite 76 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit derzeit 80 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 77 Notizen...
- Seite 78 Notizen...
- Seite 80 Kraftstation...
