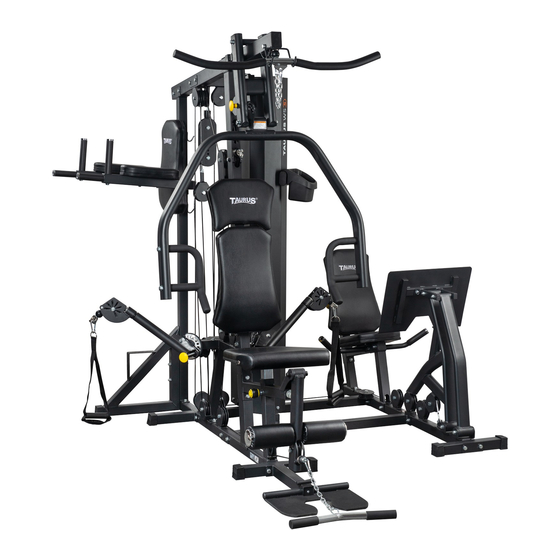

Taurus Kraftstation WS5 Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Taurus Anleitungen
  4. Fitness-Ausrüstung
  5. Kraftstation WS5
  6. Montage- und bedienungsanleitung

Taurus Kraftstation WS5 Montage- Und Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Montage- und Bedienungsanleitung
TFWS5.06.01
TF-WS5-6
Kraftstation
WS5

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Taurus Kraftstation WS5

Inhaltszusammenfassung für Taurus Kraftstation WS5

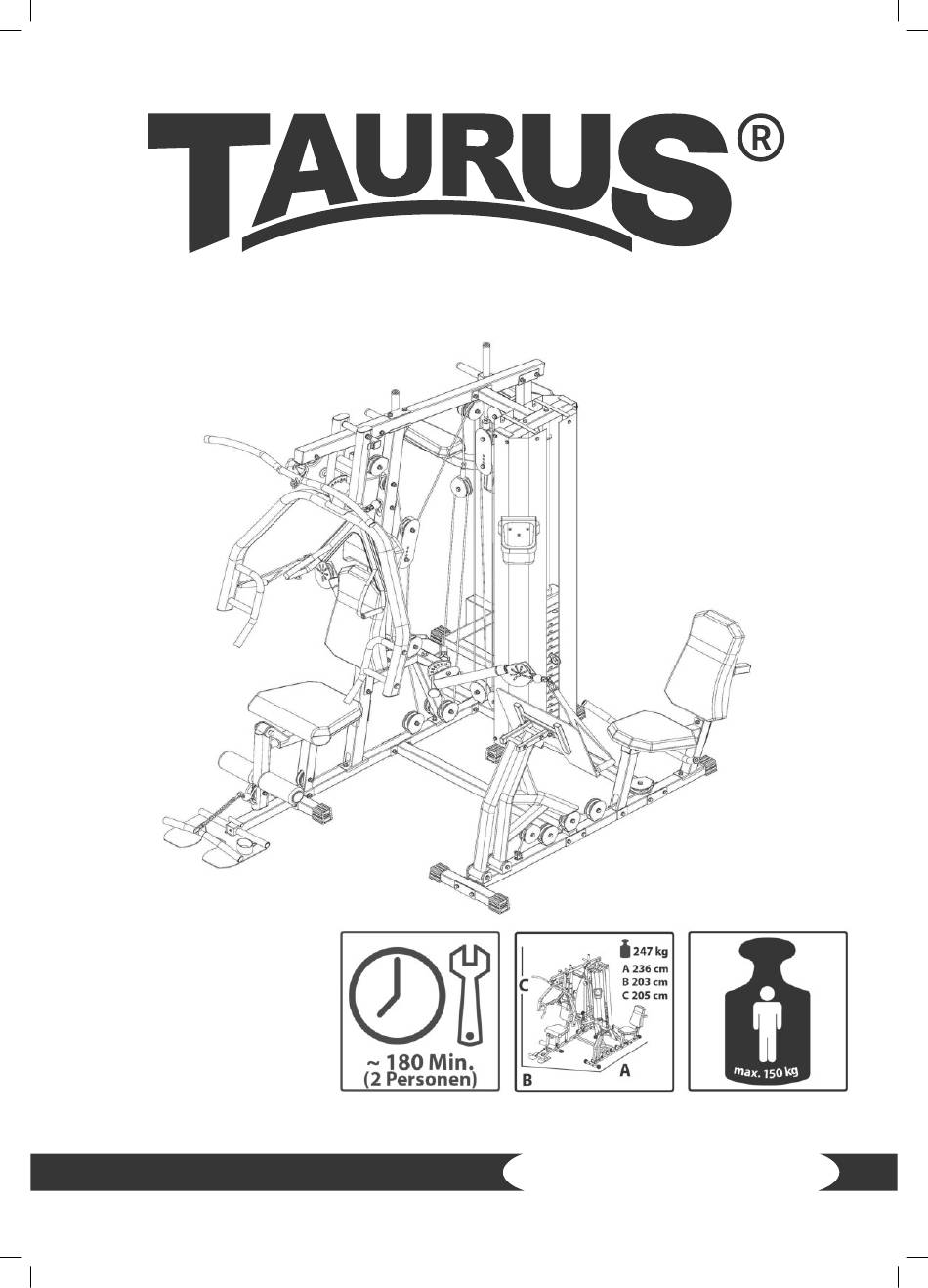

  • Seite 1 Montage- und Bedienungsanleitung TFWS5.06.01 TF-WS5-6 Kraftstation...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Montage Teil A 2.2.1 Lieferumfang 2.2.2 Aufbau Montage Teil B 2.3.1 Lieferumfang 2.3.2 Aufbau Montage Teil C 2.4.1 Lieferumfang 2.4.2 Aufbau Montage Teil D 2.5.1 Lieferumfang 2.5.2 Aufbau Kabelverlegung Übersicht 2.6.1 Teil A 2.6.2 Teil B LAGERUNG UND TRANSPORT...
  • Seite 4 Teileliste Teil B Explosionszeichnung Teil B Teileliste Teil C Explosionszeichnung Teil C Teileliste Teil D Explosionszeichnung Teil D GARANTIE KONTAKT...

  • Seite 5: Haftungsausschluss

    Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...

  • Seite 6: Zu Dieser Anleitung

    ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.

  • Seite 7: Allgemeine Informationen

    ALLGEMEINE INFORMATIONEN Technische Daten Gewicht und Maße: Artikelgewicht (brutto, ink. Verpackung): 511,5 kg Artikelgewicht (netto, ohne Verpackung): 247 kg Verpackungsmaße Kartons (LxBxH): Nr. 1 ca. 194 cm x 32 cm x 24 cm Nr. 2 ca. 163 cm x 32 cm x 24 cm Nr.

  • Seite 8: Persönliche Sicherheit

    Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben.

  • Seite 9: Aufstellort

    Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. Wählen Sie den Aufstellort so, dass sowohl vor als auch neben dem Gerät ausreichend Freiraum/Sicherheitszone bestehen bleibt.

  • Seite 10: Montageanleitung

    MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠...

  • Seite 11: Montage Teil A

    Montage Teil A 2.2.1 Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠...

  • Seite 14: Aufbau

    2.2.2 Aufbau Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 1 Stecken Sie die Schlusskappen (79) auf den Hauptrahmen (1), die Strebe (6) und die Strebe (7).
  • Seite 16 Schritt 2 Befestigen Sie den oberen Rahmen (A9) am Stützrahmen (5) mit zwei Schraubensets (96). Befestigen Sie das Verbindungsstück (42) und den oberen Rahmen (A9) am Stützrahmen (A8) mit zwei Schraubensets (99). Ziehen Sie alle Schrauben mit dem Werkzeug fest an. Schritt 3 Verschrauben Sie beiden Führungsstangen (28) an der Strebe (6).
  • Seite 18 Schritt 4 Befestigen Sie die Halterung (10) an den Führungsstangen (28) mit zwei Schraubensets (101). Befestigen Sie das Verbindungsstück (42) und die Halterung (10) am oberen Rahmen (9) und sichern Sie diese mit zwei Schraubensets (96). Befestigen Sie den Gummidämpfer (84) mit einem Schraubenset (100) an der Halterung (10). Ziehen Sie alle Schrauben mit dem Werkzeug fest an.
  • Seite 19 Schritt 5 Befestigen Sie den Rahmen für die Kabelführung (A13) an der Strebe (11) mit zwei Schraubensets (103). Verschrauben Sie den Rahmen für die Kabelführung (A13) am Stützrahmen (A8) mit zwei Schraubensets (96). Stecken Sie die Schlusskappen (79) auf den vorderen Standfuß (2). Befestigen Sie den Verbindungsrahmen (3) und den vorderen Standfuß...
  • Seite 20 Schritt 6 Befestigen Sie den ersten Teil des Sitzrahmens (A20) am Hauptrahmen (1) mit einem Schraubenset (96). Führen Sie den zweiten Teil des Sitzrahmens (22) in die Aufnahmen des ersten Teils des Sitzrahmens (A20) hinein und befestigen Sie ihn mit dem Steckknopf (86). Befestigen Sie den Sitzrahmen (A20) und das Verbindungsstück (42) am Stützrahmen (8) mit zwei Schraubensets (99).
  • Seite 22 Schritt 7 Befestigen Sie den Verbindungsrahmen (A17) am oberen Rahmen (A9) und führen Sie die Schwenkachse (31) durch, stecken Sie dann eine Schraube (36) durch die Schwenkachse (31) und sichern Sie diese mit einem Mutternset (108). Befestigen Sie die Armpresse (A16) am Verbindungsrahmen (A17) und führen Sie die Schwenkachse (31) hindurch.
  • Seite 24 Schritt 8 Abbildung A: Stecken Sie die zwei Hülsen (90) in den oberen Rahmen (9). Legen Sie das Kabel 1 (119) auf die Umlenkrolle P1 (91). Befestigen Sie danach die Umlenkrolle P1 (91) am oberen Rahmen (9) mit einem Schraubenset (98). Abbildung B: Stecken Sie die zwei Hülsen (90) in den oberen Rahmen (9). Legen Sie das Kabel 1 (119) auf die Umlenkrolle P2 (91).
  • Seite 25 Kabel 1...
  • Seite 26 Schritt 9 Abbildung A: Stecken Sie die zwei Hülsen (90S) in die entsprechenden Öffnungen am Beinstrecker (A21). Legen Sie das Kabel 2 (120) auf die Ø100 Umlenkrolle P12 (92). Befestigen Sie danach die Ø100 Umlenkrolle P12 (92) am Beinstrecker (A21) mit einem Schraubenset (112). Abbildung B: Stecken Sie die zwei Hülsen (90) in den Sitzrahmen (A20).
  • Seite 27 Kabel 2...
  • Seite 28 Schritt 10 Abbildung A: Befestigen Sie das Kabel 3 (121) in der drehbaren Umlenkrollenhalterung (23) mit einer Laufrolle (33), einer Hülse (34) und einem Schraubenset (114). Führen Sie das Kabel 3 (121) über die Umlenkrolle P19 (91) und befestigen Sie die Umlenkrolle P19 (91) in der drehbaren Umlenkrollenhalterung (23) mit einem Schraubenset (110).
  • Seite 29 Kabel 3...
  • Seite 30 Schritt 11 Abbildung A: Schrauben Sie das Kabel 5 (109) in das obere Ende der Umlenkrollenhalterung (12). Abbildung B: Führen Sie das Kabel 5 (109) über die Umlenkrolle P28 (91) nach hinten. Abbildung D: Führen Sie das Kabel 5 (109) nach unten und unter die Umlenkrolle P29 (91). Befestigen Sie die Umlenkrolle P29 (91) in der Umlenkrollenhalterung an der Strebe (6) mit einem Schraubenset (110).
  • Seite 31 Schritt 12 Befestigen Sie die linke Abdeckung (25) an der Strebe (6) und der Halterung (10) mit vier Schraubensets (115). Befestigen Sie die rechte Abdeckung (26) an der Strebe (6) und der Halterung (10) mit vier Schraubensets (115). Ziehen Sie alle Schrauben mit dem Werkzeug fest an.
  • Seite 32 Schritt 13 Befestigen Sie das Sitzpolster (48) an der Sitzauflage (22) des Sitzrahmens mit vier Schraubensets (117). Befestigen Sie die Kopfstütze (49) am Stützrahmen (8) mit zwei Schraubensets (116). Befestigen Sie die Rückenlehne (47) am Stützrahmen (8) mit zwei Schraubensets (115). Befestigen Sie an beiden Seiten einen Handgriff (46) am Ende von Kabel 3 (121) mit jeweils einem Karabinerhaken (93).
  • Seite 33 Schritt 14 Stecken Sie die Kappen (94) in die Löcher von Hauptrahmen (1), Stützrahmen (5) und Strebe (6).

  • Seite 34: Montage Teil B

    Montage Teil B 2.3.1 Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠...

  • Seite 36: Aufbau

    2.3.2 Aufbau Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 15 Stecken Sie die Schlusskappen (79) auf den vorderen Standfuß...
  • Seite 38 Schritt 16 Befestigen Sie die Sitzhalterung (59) am vorderen Stützelement (58) mit einem Schraubenset (98). Befestigen Sie die Sitzhalterung (59) und das Verbindungsstück (42) am hinteren Stützelement (B57) mit zwei Schraubensets (96). Befestigen Sie die rechte Armstütze (B54) und die linke Armstütze (B55) an der Sitzhalterung (59) mit zwei Schraubensets (96).
  • Seite 40 Schritt 17 Befestigen Sie die Rückenlehnenhalterung (B60) am hinteren Stützelement (B57) mit dem Pin (86). Befestigen Sie die Rückenlehne (47) an der Halterung (B60) mit zwei Schraubensets (115). Ziehen Sie alle Schrauben mit dem Werkzeug fest an.
  • Seite 41 Schritt 18 Befestigen Sie die Umlenkrolle P32 (91) an der hinteren Verlängerungsstange (B62) mit einem Schraubenset (153). Befestigen Sie die Umlenkrolle P33 (91), P35 (91) und P36 (91) am Hauptrahmen der Beinpresse (56) mit drei Schraubensets (152). Ziehen Sie alle Schrauben mit dem Werkzeug fest an.
  • Seite 42 Schritt 19 Befestigen Sie Verbindungsrohr A (52) und das Verbindungsstück (42) am Hauptrahmen (1) mit zwei Schraubensets (96). Befestigen Sie Verbindungsrohr B (53) an der Strebe (6) mit einem Schraubenset (101). Ziehen Sie alle Schrauben mit dem Werkzeug fest an.
  • Seite 43 Schritt 20 Entfernen Sie das Schraubenset (152) und das Ende von Kabel 5 (109) aus der Umlenkrollenhalterung an der Strebe (6). Befestigen Sie die Umlenkrolle P31 (91) in der Umlenkrollenhalterung mit dem entfernten Schraubenset (152) und führen Sie das Kabel 5 (109) unter der Umlenkrolle P31 (91) und dem Gewichtsblock (50) entlang Richtung Beinpresse.
  • Seite 44 Schritt 21 Führen Sie das Kabel 5 (109) entlang der Umlenkrolle P32 (91), durch das vordere Stützelement (58) und unter der Umlenkrolle P33 (91) entlang. Legen Sie das Kabel 5 (109) über die Umlenkrolle P34 (91) und befestigen Sie die Umlenkrolle P34 (91) an der hinteren Verlängerungsstange (B62) mit einem Schraubenset (110).
  • Seite 45 Kabel 5...

  • Seite 46: Montage Teil C

    Montage Teil C 2.4.1 Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠...
  • Seite 47 Schritt 22 Stecken Sie die Schlusskappen (79) auf das Ende der Fußstütze (71) und befestigen Sie die Fußstütze (71) am Stützrahmen (5) mit zwei Schraubensets (144). Befestigen Sie den linken Stützrahmen (C69) und den rechten Stützrahmen (C70) am Stützrahmen (5) mit zwei Schraubensets (98). Befestigen Sie die Armauflagepolster (72) am linken Stützrahmen (C69) und rechten Stützrahmen (C70) mit jeweils zwei Schraubensets (145).

  • Seite 48: Montage Teil D

    Montage Teil D 2.5.1 Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠...

  • Seite 49: Aufbau

    2.5.2 Aufbau Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 23 Befestigen Sie die Abdominalschlaufe (74) an Kabel 2 (120) mit einem Karabinerhaken (93).
  • Seite 50 Schritt 24 Zum Ausgleichen des Bodens können zusätzlich die mitgelieferten Unterlegplättchen (151) verwendet werden.

  • Seite 51: Kabelverlegung Übersicht

    Kabelverlegung Übersicht 2.6.1 Teil A Kabel 1 Kabel 3 Kabel 5 Kabel 2...

  • Seite 52: Teil B

    2.6.2 Teil B Kabel 5...

  • Seite 53: Lagerung Und Transport

    LAGERUNG UND TRANSPORT Allgemeine Hinweise ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. Der Lagerort sollte trocken und gut belüftet sein und eine konstante Umgebungstemperatur zwischen 5°C und 45°C aufweisen. ⚠...

  • Seite 54: Fehlerbehebung, Pflege Und Wartung

    FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. ⚠ VORSICHT Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden.

  • Seite 55: Wartungs- Und Inspektionskalender

    Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Halbjährlich Jährlich Zugseile und Laufrollen Schraubenverbindungen Rollen und Seilführung Legende: R = Reinigen;...

  • Seite 56: Zubehör-Empfehlung

    ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten.

  • Seite 57: Ersatzteilbestellung

    Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Kraftstation Modellbezeichnung: Artikelnummer: TF-WS5-6...

  • Seite 58: Teileliste Teil A

    Teileliste Teil A Bezeichnung (ENG) Anz. BASE FRAME FRONT BASE TUBE LOW ROW CONNECTOR FOOT PLATE REAR UPRIGHT BOTTOM CROSS CONNECTOR SIDE ROW CONNECTOR FRONT UPRIGHT TOP FRAME FIXING BRACKET REAR CONNECT SINGLE PULLEY BLOCK CABLE ARM ASSEMBLE CABLE ARM AXLE COLLAR PRESS ARM PRESS ARM SELECTOR...
  • Seite 59 PULL PIN GYRO WHEEL BUSHING INSERT PIN DOUBLE - THREAD SCREW ROUND TUBE INTENSIFY PLATE (1) INTENSIFY PLATE (2) INTENSIFY PLATE (3) PULLEY BLOCK JOINT PLATE BIG WASHER IRON BUSHING PLASTIC BUSHING HAND GRIP OF CABLE ARM BACK CUSHION SEAT CUSHION HEADREST CUSHION WEIGHT PLATE TOP PLATE...
  • Seite 60 PULLEY - Ø100 HOIST HOOK HOLE PLUG SQUARE NECK BOLT M10×60 + WASHER + LOCK NUT BOLT M10×75 + TWO WASHERS + LOCK NUT SQUARE NECK BOLT M10×60 BOLT M10×70 + TWO WASHERS + LOCK NUT BOLT M10×90 + TWO WASHERS + LOCK NUT CROSS RECESSED COUNTERSUNK HEAD SCREW M10×65 + TWO NUTS BOLT M10×20 + WASHER CROSS PAD HEAD SCREW M6×10...
  • Seite 61 RECTANGLE PLUG - 7050 SQUARE PLUG - 38 SQUARE PLUG - 25 SPRING FOAM TUBE LAT BAR CIRCLIPS FOR SHAFT BIG WASHER 12 CORE PULLING RIVET WASHER 10 + LOCK NUT M10 PROTECT PAD BOLT M10×45 + TWO WASHERS + LOCK NUT RUBBER PLATE CROSS SOCKET HEAD SCREWS M5×10 SQUARE NECK BOLT M10×60...
  • Seite 62 BOLT M10×125 BOLT M6×45 WASHER 6 LOCK NUT M6 BOLT M8×16 WASHER 8 BOLT M8×85 BOLT M6×20 BOLT M10×65 BOLT M10×45 CROSS SOCKET HEAD SCREWS M5×10...

  • Seite 63: Explosionszeichnung Teil A

    Explosionszeichnung Teil A...

  • Seite 64: Teileliste Teil B

    Teileliste Teil B Bezeichnung (ENG) Anz. CONNECTING TUBE (A) CONNECTING TUBE (B) FRONT BASE TUBE RIGHT ARMREST LEFT ARMREST LEG EXTENSION BASE FRAME SUPPORT UPRIGHT SUPPORT SEAT SUPPORT BACK SUPPORT ROTATE BUSHING FOOT EXTENSION POLE (1) FOOT EXTENSION POLE (2) FOOT EXTENSION SUPPORT FOOT PLATE JOINT PLATE...
  • Seite 65 UPRIGHT SUPPORT SEAT SUPPORT BACK SUPPORT ROTATE BUSHING FOOT EXTENSION POLE (1) FOOT EXTENSION POLE (2) FOOT EXTENSION SUPPORT FOOT PLATE JOINT PLATE FOAM CHECK RING SMALL SEAT CUSHION BACK CUSHION SQUARE END CAP - 50 PULLEY - Ø90 SQUARE NECK BOLT M10×60 + WASHER + LOCK NUT BOLT M10×75 + TWO WASHERS + LOCK NUT BOLT M10×70 + TWO WASHERS + LOCK NUT BOLT M10×115 + TWO WASHERS + LOCK NUT...

  • Seite 66: Explosionszeichnung Teil B

    Explosionszeichnung Teil B...

  • Seite 67: Teileliste Teil C

    Teileliste Teil C Bezeichnung (ENG) Anz. UPRIGHT HAND HANDLE LEFT SUPPORT POLE SET RIGHT SUPPORT POLE SET FOOT EXERCISE FOAM CHECK RING ARMREST CUSHION BACK CUSHION BOLT M10×70 + TWO WASHERS + LOCK NUT HEX SOCKET HEAD SCREWS M8×20 BOLT M10×115 + TWO WASHERS + LOCK NUT BOLT M8×70 + WASHER FOAM TUBE - Ø32*125 FOAM TUBE - Ø32*170...

  • Seite 68: Explosionszeichnung Teil C

    Explosionszeichnung Teil C...

  • Seite 69: Teileliste Teil D

    Teileliste Teil D Bezeichnung (ENG) Anz. LOW ROW BAR ABDOMINAL STRAP HOOK ANKLE STRAP CANTEEN RACK SUPPORT CANTEEN RACK HOIST HOOK CROSS PAD HEAD SCREW M6×16 CHAIN OVAL PLUG - 8040 ROUND PLUG - Ø30 FOAM TUBE - Ø32*125 CROSS PAD HEAD SCREW M6×16...

  • Seite 70: Explosionszeichnung Teil D

    Explosionszeichnung Teil D...

  • Seite 71: Garantie

    GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.

  • Seite 72: Garantiebedingungen

    Garantie-Service Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrikationsfehlern Defekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Geräten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang. Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung.

  • Seite 73: Kontakt

    KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 �� +49 4621 4210-945 +49 4621 4210-933 +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00...

  • Seite 74: Webshop Und Social Media

    LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit derzeit 80 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
  • Seite 76 Kraftstation...
