Operating Instructions
Instruction de service
Offene

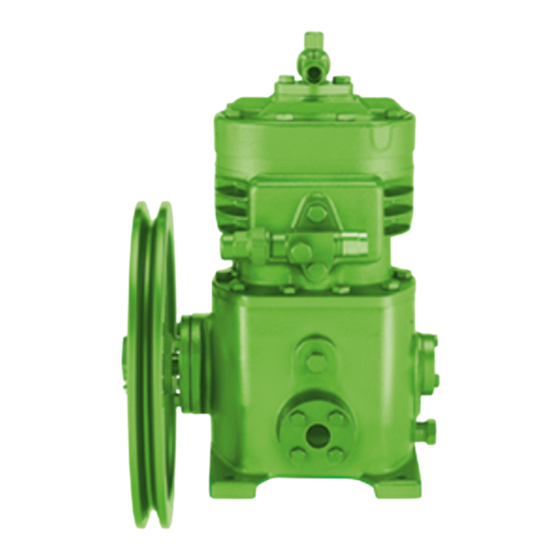

Hubkolbenverdichter
Typen 0(Y) .. VIIW(Y)
Inhalt
7 Außer Betrieb nehmen
1 Sicherheit
Diese Kältemittel-Verdichter sind zum
Einbau in Maschinen entsprechend
der EG-Maschinenrichtlinie
98/37/EG vorgesehen. Sie dürfen nur
in Betrieb genommen werden, wenn
sie gemäß vorliegender Anleitung in
diese Maschinen eingebaut worden
sind und als Ganzes mit den entspre-
chenden gesetzlichen Vorschriften
übereinstimmen (anzuwendende
Normen: siehe Herstellererklärung).*
Autorisiertes Fachpersonal
Sämtliche Arbeiten an Verdichtern
und Kälteanlagen dürfen nur von qua-
lifiziertem und autorisiertem Fach-
personal ausgeführt werden.
Die Verdichter sind nach dem aktuel-
len Stand der Technik und entspre-
chend den geltenden Vorschriften ge-
baut. Auf die Sicherheit der Anwender
wurde besonderer Wert gelegt.
* Hinweis gilt nur für Länder der EU
Betriebsanleitung
Open drive reciprocating
compressors
Types 0(Y) .. VIIW(Y)
Seite
Content
1
1 Safety
3
2 Application ranges
4
3 Mounting
11
4 Electrical connections
13
5 Commissioning
18
6 Operation / Maintenance
23
7 De-commissioning
1 Safety
These refrigeration compressors are
intended for installation in machines
according to the EC Machines
Directive 98/37/EC. They may be put
to service only, if they have been
installed in these machines according
to the existing instruction and as a
whole agree with the corresponding
provisions of legislation (standards to
apply: refer to Manufacturers Declara-
tion).*
Authorized staff
All work on compressors and refrige-
ration systems shall be carried out by
qualified and authorized refrigeration
personnel only.
The compressors are constructed
according to the state of the art and
valid regulations. Particular emphasis
has been placed on the users' safety.
* Information is valid for countries of the EC
Compresseurs ouverts
à pistons
Types 0(Y) .. VIIW(Y)
Page
Sommaire
1
1 Sécurité
3
2 Champs d'applications
4
3 Montage
11
4 Raccordement électrique
13
5 Mise en service
18
6 Service / Maintenance
23
7 Mise hors de service
1 Sécurité
Ces compresseurs frigorifique sont prévus
pour être incorporés dans des machines
conformément à la Directive CE Machi-
nes 98/37/CE. Leur mise en service
est uniquement autorisée s'ils ont été
incorporés dans des machines conformé-
ment à la présente instruction et si ces
machines répondent dans leur totalité
aux réglementations légales en vigueur
(les normes qu'il faut utiliser: voir la
Déclaration du Constructeur).*
Personnel autorisé
Tous les travaux ainsi que l'entretien de
compresseurs et d'installations frigorifi-
ques ne peuvent être exécutés que par
du personnel qualifié et autorisé.
Les compresseurs sont conçus d'après
les règles de l'art actuelles et conformé-
ment aux prescriptions en vigueur. Une
attention particulière a été apportée à la
sécurité de l'utilisateur.
* Indication valable pour les pays de la CE
KB-510-3
Page
1
3
4
11
13
18
23
