7.2 Anordnung und Funktionen der Schalter und Tasten in der Kabine

7.2.1 Übersicht
Kabinendach, oben links:
1
2
7.2.2
12

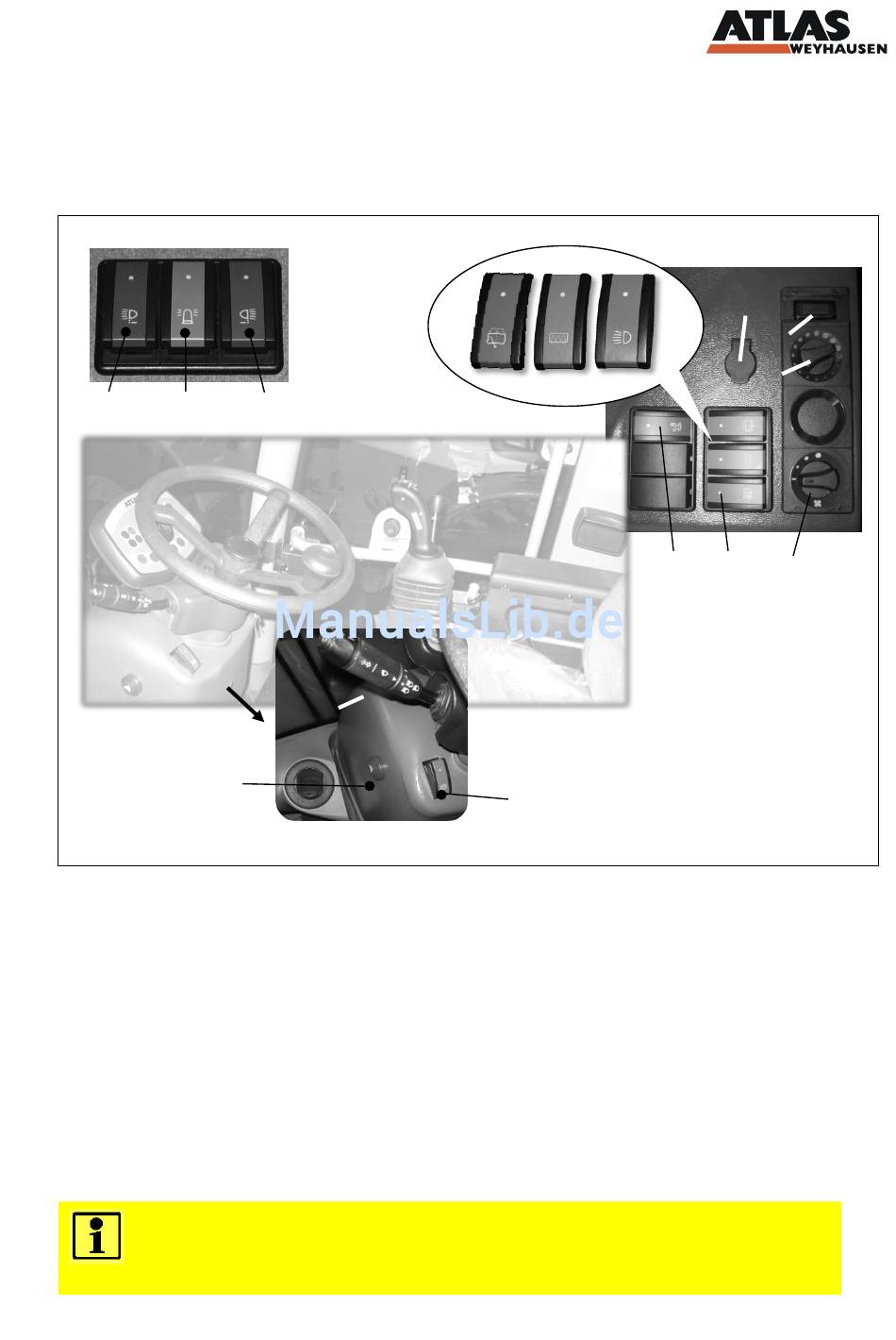

Abbildung 32 Kabine
Legende zur Kabinen-Übersicht
1 Arbeitsscheinwerfer vorn
2 Falls vorhanden: Rundumleuchte (optional)
3 Arbeitsscheinwerfer hinten
4 Heckscheibenwischer/-scheibenwaschanlage
5 Heckscheibenheizung
6 Lichtschalter (Standlicht / Abblendlicht)
7 12V Steckdose
8 Falls vorhanden: Klimaanlage (optional)
9 Heizungsregler
HINWEIS!
Die Aktivierung einer Funktion wird bei Pos. 1-6 durch das Aufleuchten des Punktes (15)
über dem jeweiligen Symbol angezeigt. Nach dem Ausschalten erlischt die Leuchte wieder.
3
Links, an der Lenksäule:
11
Neben der rechten Armlehne:
4
5
6
13
10 Gebläse
11 Lenkstockschalter:
• Frontscheibenwischer
• Blinker rechts/links
• Fernlicht/Lichthupe
• Warnhupe
12 Warnblinkanlage
13 Feststellbremse
14 Hydraulische Vorsteuerung
41
7
7
8
9
6
5
4
14 15 10
