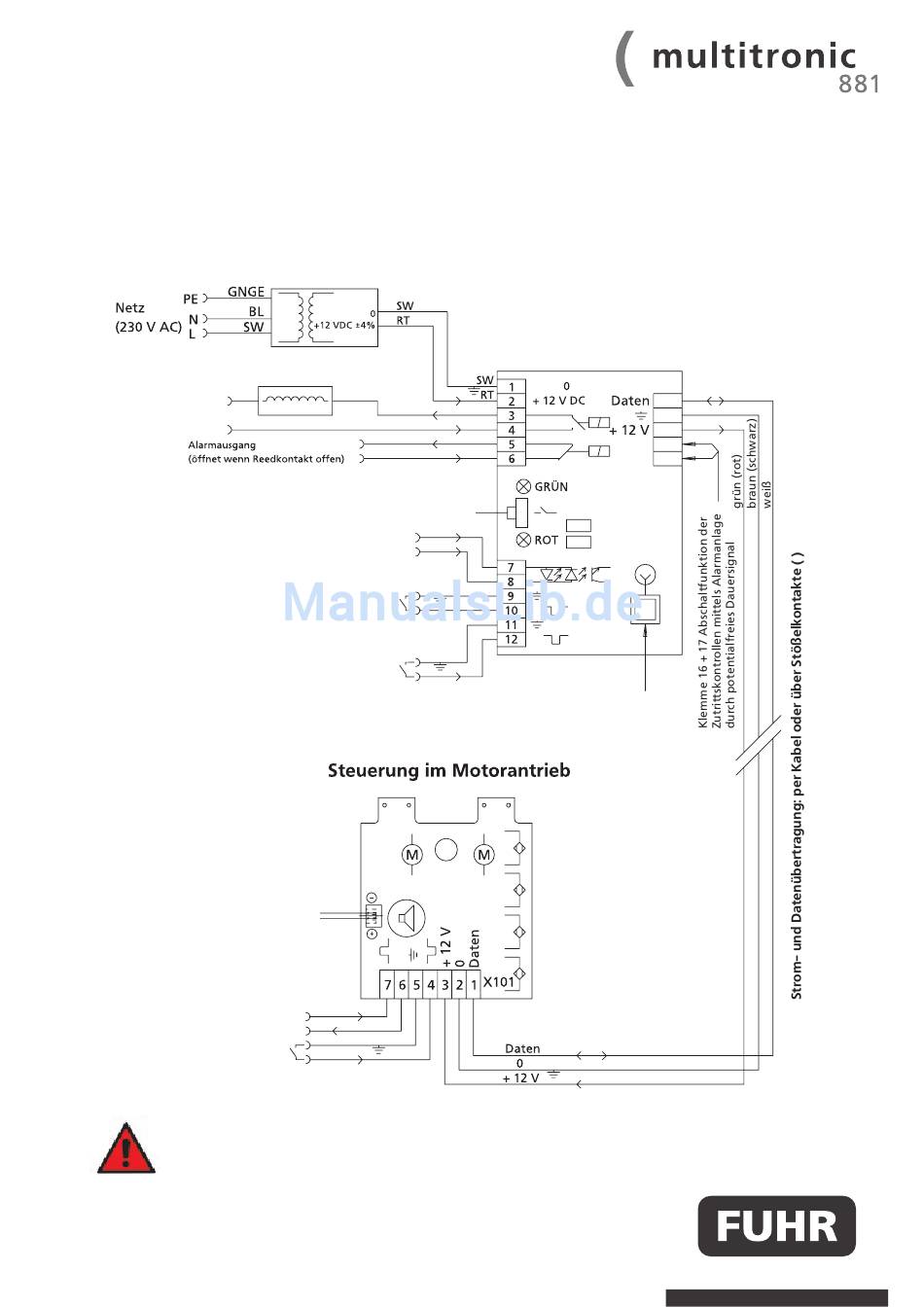

11 Schaltplan

Versorgungsspannung über Schaltnetzteil
min. 12 V DC / 3A (Restwelligkeit < 250 mVpp)
elektrischer Dreh-
flügelantrieb (AC/DC)
Klemme 7-8: Eingang (6 ... 12 V AC oder 6 ... 24 DC)
Für Öffnungsimpulse und Tagesfallenfunktion 1
Klemme 9-10: Eingang potentialfrei:
Für Öffnungsimpulse und Fallenhaltefunktion.
Durch Entfernen des Jumpers DRT kann die Dreh-
flügelantriebfunktion 2 aktiviert werden.
Klemme 11-12: Eingang potentialfrei:
Für Öffnungsimpulse und Tagesfallenfunktion 1.
Nach Entfernen des Jumpers TGF kann optional die
Tagesfallenfunktion 2 aktiviert werden.
12 V-Ausgang für externe
Kontroll-LED
Öffnungsimpuls 6-12 V AC / 6-24 V DC
Ausgang (12 V DC, 350 mA)
GND
Öffnungsimpuls (potentialfrei)
Hinweis: Zur Aktivierung der Alarmanlagen-Funktion über die Klemmen 16 und 17 muss sowohl die
Motorplatine als auch die Steuerungsplatine den Softwarestand 4.3 oder höher haben.
CARL FUHR GmbH & Co. KG Schlösser und Beschläge
carl-Fuhr-Straße 12 D-42579 heiligenhaus
tel.: +49 2056 592-0 Fax: +49 2056 592-384
www.fuhr.de · info@fuhr.de
Hauptsteuerung mit abnehmbarem
Funkempfänger und optischer
Verriegelungsanzeige
Anlerntaster FUNK
abnehmbarer Funkempfänger
13
14
15
16
17
DRT Jumper DRT
TGF Jumper TGF
weiß
braun (schwarz)
grün (rot)
