Type 8691
Montage
remarque !
le type de protection ip65 / ip67 ne peut être garanti si le couple de serrage de la vis de fixation est
trop élevé.
• Les vis de fixation doivent être serrées uniquement avec un couple de serrage maximal de 0,5 Nm.
→
Fixer la tête de commande sur l'actionneur à l'aide des deux vis de fixation latérales. Ne serrer les vis que légè-
rement (couple de serrage maxi : 0,5 Nm).
Manchons
Steuerluftanschlüsse

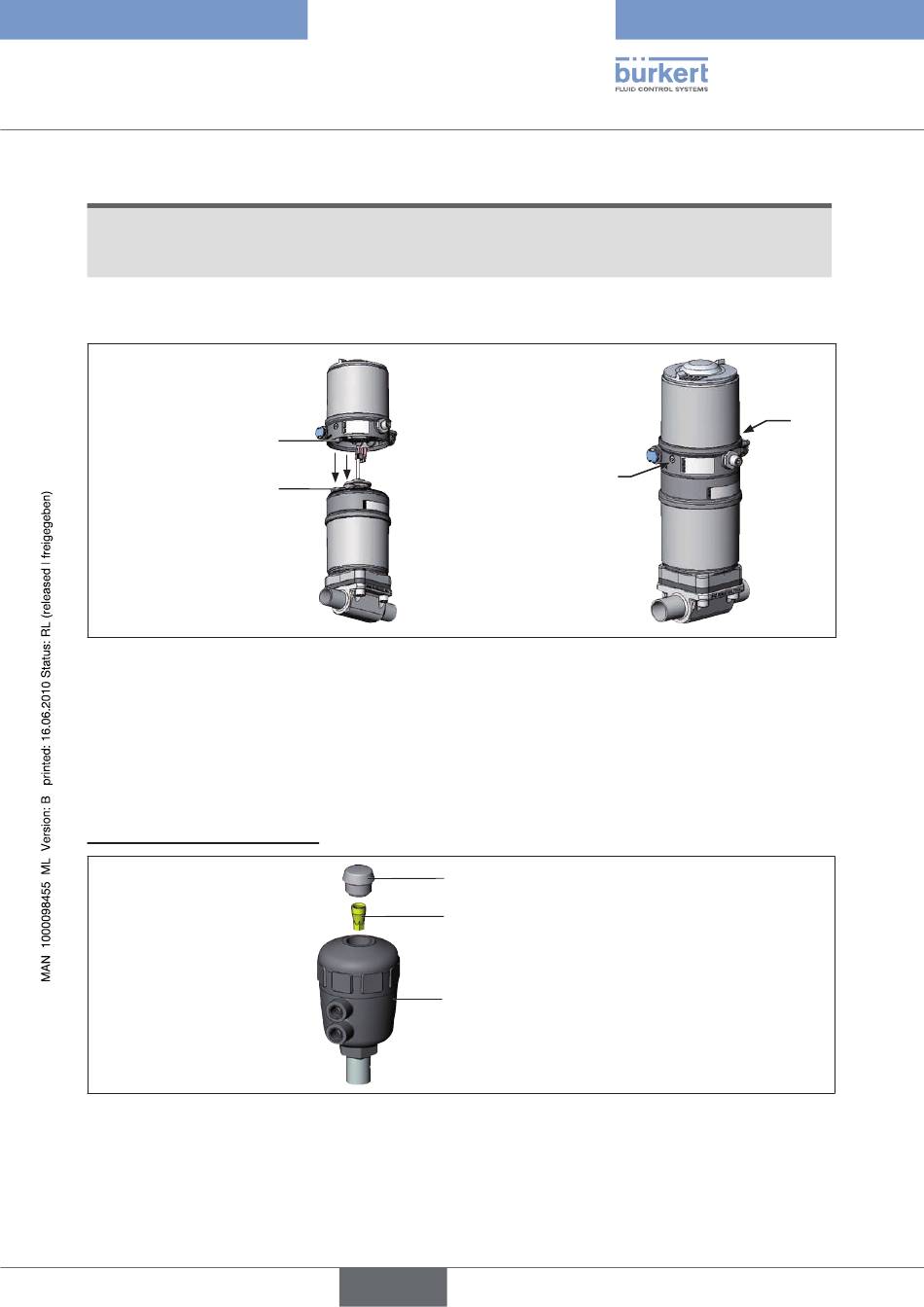

Figure 9 : Montage de la tête de commande
6.3. Montage de la tête de commande Type 8691 sur
les vannes process de la série 20xx
Procédure à suivre :
1. monter la tige de commande
Figure 10 : Montage de la tige de commande (1), série 20xx
→
Dévisser le capot transparent sur l'actionneur.
→
A l'intérieur de l'actionneur, dévisser l'indication de la position orange/jaune avec une clé à six pans creux.
Vis de fixation
maxi 0,5 Nm
Capot transparent
Indication de position
Actionneur
français
123
