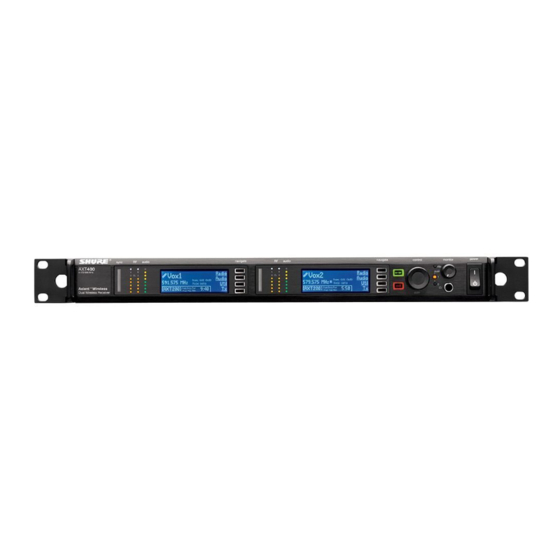

- Seite 1 AXT400 Zweikanalempfänger Online user guide for AXT400 dual channel receiver. Version: 2 (2019-G)
-
Seite 2: Inhaltsverzeichnis
Shure Incorporated Table of Contents Automatische IP-Adressierung AXT400 Zweikanalempfänger Manuelle IP-Adressierung Störungssuche WICHTIGE SICHERHEITSHINWEISE Hinzufügen von ShowLink zur Fernsteuerung Zweikanalempfänger AXT400 Interference Detection Technische Eigenschaften Erfassungsempfindlichkeit Einrichtung eines Audiokanals Im Lieferumfang enthaltene Komponenten Frequency Diversity Montageanweisungen Technische Daten Vorderseite Rückseite... -
Seite 3: Axt400 Zweikanalempfänger
Shure Incorporated AXT400 Zweikanalempfänger WICHTIGE SICHERHEITSHINWEISE Diese Hinweise LESEN. Diese Hinweise AUFBEWAHREN. Alle Warnungen BEACHTEN. Alle Anweisungen BEFOLGEN. Dieses Gerät NICHT in Wassernähe VERWENDEN. NUR mit einem sauberen Tuch REINIGEN. KEINE Lüftungsöffnungen verdecken. Genügend Platz zur Luftzirkulation lassen und den Anweisungen des Herstellers Folge leisten. -
Seite 4: Zweikanalempfänger Axt400
Interference Detection & Avoidance Während des Betriebs kann der Empfänger AXT400 ein analoges oder digitales Störsignal erfassen. Beim Erfassen einer po tentiellen Störquelle werden eine Warnmeldung sowie Optionen zur Änderung der Frequenz angezeigt. Wenn der Empfänger zusammen mit dem Spektrum-Manager AXT600 verwendet wird, kann er entweder manuell oder automatisch auf eine vom SpektrumManager zugewiesene Reservefrequenz umschalten. -
Seite 5: Gruppen Und Kanäle
Kanäle zugegriffen werden kann. Mit dem Kanalsuchlauf lässt sich eine offene Frequenz innerhalb der aktuel len Gruppe ausfindig machen. Der Gruppensuchlauf macht offene Kanäle in allen Gruppen ausfindig und ermöglicht anderen Empfängern AXT400 die mühelose Programmierung kompatibler Frequenzen über das Netzwerk. HF-Kaskadenanschlüsse Die Kaskadenanschlüsse ermöglichen die gemeinsame Nutzung des HFSignals von bis zu 5 Empfängern innerhalb des glei... -
Seite 6: Vorderseite
Shure Incorporated ACHTUNG: Um Verletzungen vorzubeugen, muss dieses Gerät sicher am Rack befestigt werden. Vorderseite ① Sync – Infrarot (IR)-Anschluss Infrarot (IR)-Anschluss. Zum Senden von Parameter-Voreinstellungen (Infrarot-Voreinstellung) an einen Sender und zum Verknüpfen von Sender und Empfänger mit dem gleichen Kanal. -
Seite 7: Rückseite
Shure Incorporated Zur Korrektur einer Übersteuerung die Gain-Einstellung des Senders ändern. ⑤ LCD-Anzeige Jeder Kanal verfügt über ein Display zum Anzeigen der Einstellungen und Parameter. ⑥ Menü-Navigationstasten Dienen zur Auswahl von und Navigation durch Parametermenüs. ⑦ Taste Enter Die Taste Enter blinkt, wenn eine Bestätigung oder Parameteränderung ansteht. „Enter“ drücken, um den Wert zu spei... - Seite 8 • Ein = Netzwerkverbindung aktiv (grün) • Blinkt = Netzwerkverbindung aktiv; Blinkgeschwindigkeit entspricht Datenverkehrsauf kommen Anschließen, um den AES3-Digitalausgang des Empfängers AXT400 mit einer externen ⑦ Wordclock-Eingang Wordclock-Quelle zu synchronisieren. ⑧ Wordclock-Ausgang Leitet das Wordclock-Signal zu weiteren Komponenten. ⑨ Wordclock-Abschluss- Auf thru einstellen, wenn das Signal zu weiteren Komponenten geleitet werden soll.
-
Seite 9: Bildschirmsymbole
Shure Incorporated ⑰ HF-Kaskadenanschlüs- Geben das HF-Signal von einem Empfänger zum nächsten weiter und ermöglichen, dass bis zu 5 Empfänger ein einzelnes Antennenpaar gemeinsam nutzen können. ⑱ Temperaturaktivierter Gewährleistet Spitzenleistung in Umgebungen mit hohen Temperaturen. Das Lüftergitter Lüfter nach Bedarf reinigen, um den Luftdurchsatz aufrechtzuerhalten. -
Seite 10: Startbildschirm
Shure Incorporated Zugriffssteuerungssymbol Wird angezeigt, wenn die Access ControlPIN in der ShureSteuersoftware aktiviert ist. Startbildschirm Das Startmenü zeigt eine Übersicht der Empfängerparameter und die Menüpunkte der obersten Ebenen an. Wenn ein Sender empfangen wird, werden seine Haupteinstellungen angezeigt. ① Name des Audiokanals Der Name des Audiokanals wird von einem Empfänger und einem verknüpften Sender gemeinsam genutzt... -
Seite 11: Vernetzung Von Empfängern
Vernetzung von Empfängern Zur Vernetzung mit anderen Komponenten verwendet der Empfänger eine EthernetVerbindung. Zur automatischen Netzwerk konfiguration einen DHCP-fähigen Ethernet-Switch, z. B. den Shure AXT620, oder einen Ethernet-Router mit DHCP-Service verwenden. Mehrere Ethernet-Switches verwenden, um das Netzwerk für größere Installationen zu erweitern. -
Seite 12: Störungssuche
Die WWB6-Software ausführen und die Ansicht Inventory verwenden, um die mit dem Netzwerk verbundenen Geräte anzuzeigen. Falls keine Geräte angezeigt werden, die IP-Adresse eines der Geräte im Netzwerk (z. B. eines Empfängers AXT400) ausfindig machen und prüfen, ob es vom Computer, auf dem WWB6 ausgeführt wird, angepingt werden kann. -
Seite 13: Interference Detection
Den Drehknopf Control drücken, um einen Parameter zur Einstellung hervorzuheben. Den Drehknopf Control drehen, um einen Parameterwert zu ändern. ShowLink Test Zur Prüfung des ShowLinkNetzwerks und der Konnektivität kann über den AXT400 Empfänger der ShowLinkTestmodus ver wendet werden: Den AXT610 Access Point an das Netzwerk anschließen. -
Seite 14: Erfassungsempfindlichkeit
Shure Incorporated Falls die Störung ohne Eingriff behoben wird oder falls vom Spectrum Manager eine Frequenzänderung vorgenommen wird, wird der LCD-Bildschirm wieder mit seiner normalen Farbe angezeigt. Die Erfassungsmeldung, die die seit dem Auftreten der Störung verstrichene Zeit angibt, bleibt bis zu 60 Minuten lang oder bis zum Verwerfen der Meldung auf dem Bildschirm. -
Seite 15: Verbindung Eines Senders Mittels Infrarot-Synchronisierung
Shure Incorporated Auf dem Startmenübildschirm Radio auswählen. Den Drehknopf Control drücken, um Band hervorzuheben. Den Drehknopf drehen, um das Empfängerband so einzustellen, dass es mit dem Senderband übereinstimmt. Die Taste ENTER drücken, um zu speichern. Verbindung eines Senders mittels Infrarot-Synchronisierung Die Funktion IR Sync (Infrarot-Synchronisation) stellt eine Verknüpfung zwischen einem Sender und dem Empfänger her und... -
Seite 16: Frequency Diversity
Zur Einstellung des Frequency Diversity-Modus: Menü: Options > Diversity Den Drehknopf Control drehen, um FD-Bodypack für AXT100 Taschensender oder FD-Handheld für AXT200 Handsen der auszuwählen. Technische Daten Technische Daten Empfänger AXT400 HF-Trägerfrequenzbereich 470–952 MHz Hinweis: je nach Region unterschiedlich Reichweite... - Seite 17 Shure Incorporated Größe des HF-Abstimmungsschritts 25 kHz Modulation Max. Hub von 45 kHz Frequenzmodulation, Audio Reference Companding mit Präemphasis und Deemphasis Signalrauschabstand A-bewertet, 1 % Gesamtklirrfaktor XLR-Ausgang >118 dB AES3-Ausgang >130 dB Spiegelfrequenzdämpfung >120 dB, typisch HF-Empfindlichkeit -110 dBm für 12 dB SINAD, typisch Nachbarkanalunterdrückung...
-
Seite 18: Digital-Audioausgang
Shure Incorporated Gehäuse Stahl; stranggepresstes Aluminium Versorgungsspannungen 100 bis 240 V (Wechselspannung), 50-60 Hz Stromaufnahme 1,1 A Effektivwert (bezogen auf 120 V (Wechselspannung)) Betriebstemperaturbereich -18°C (0°F) bis 63°C (145°F) Lagerungstemperaturbereich -29°C (-20°F) bis 74°C (165°F) HF-Eingang Steckertyp Konfiguration Unsymmetrisch, aktiv Impedanz 50 Ω... - Seite 19 Shure Incorporated Wordclock-Eingang Pegel 3 Vpp Frequenz 48/96 kHz Impedanz 75 Ω Pinbelegungen Masse Audio + Audio - Phantomspeisungsschutz Vernetzung Power Over Ethernet (PoE) 50 V DC, Klasse 1 Netzwerk-Schnittstelle Zwei Ethernetanschlüsse 10/100 Mbps Netzwerkadressierungs-Fähigkeit DHCP oder manuelle IP-Adresse Analog-Audioausgang...
-
Seite 20: System-Gain
6,35 mm (1/4") System-Gain In einem Audiosystem, das sowohl AXT400- als auch UR4-Empfänger aufweist, variiert das Audio-Gain des Gesamtsystems am XLR (Line)-Ausgang je nach Empfängermodell und Sendertyp. Die nachfolgende Tabelle bietet für jedes Sendermodell einen Vergleich des Ausgangs-Gain am XLR-Ausgang für AXT400- und UR4-Empfänger. -
Seite 21: Firmware-Aktualisierungen
Nicht ausdrücklich vom Hersteller genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsge- nehmigung für das Gerät zur Folge haben. Die CEKonformitätserklärung kann von Shure Incorporated oder einem der europäischen Vertreter bezogen werden. Kontakt informationen sind im Internet unter www.shure.com zu finden. -
Seite 22: Information To The User
Shure Incorporated Information to the user This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: This device may not cause harmful interference. This device must accept any interference received, including interference that may cause undesired operation.
