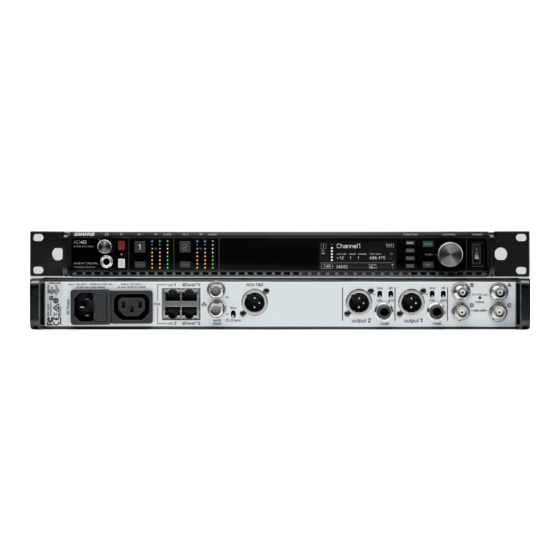

AD4D Axient Digital-Zweikanal-Empfänger
Der AD4D Axient Digital-Zweikanal-Empfänger setzt neue Maßstäbe für den
transparenten digitalen Audioklang und maximale spektrale Effizienz. Zu
seinen bahnbrechenden Leistungsmerkmalen zählen ein weiter Abstimmbere-
ich, eine niedrige Latenz sowie ein High-Density-Modus (HD), die selbst in
den anspruchsvollsten HF-Umgebungen eine solide Leistung gewährleisten.
Netzwerksteuerung und Möglichkeiten für Signalführung ermöglichen ein
neues Höchstmaß an Verwaltungsfähigkeit und Flexibilität für den gesamten
Arbeitsablauf. Kompatibel mit allen Axient Digital-Sendern.
Technische Eigenschaften
Audio
•
Die 60-dB-Gainregelung gewährleistet eine Kompatibilität mit einem
breiten Spektrum an Eingangsquellen
•
Dante™ -Vernetzung für eine schnelle und einfache Kanalverwaltung
•
Dante-Suchfunktion für das Kopfhörer-Monitoring aller Dante-Kanäle,
einschließlich Komponenten von Drittanbietern
•
256-Bit-AES-Verschlüsselung zum Schutz der Audiokanäle
•
Die automatische Limiter-Funktion schützt vor Signal-Clipping und er-
möglicht so höhere Gain-Einstellungen und verhindert unerwartete Sig-
nalspitzen
•
Kopfhöreranschluss mit verstellbarem Lautstärkepegel an der Vorderseite
E/A
•
Zwei transformator-symmetrische XLR-Ausgänge
•
Digitaler AES3-Ausgang
•
Zwei transformator-symmetrische 6,3-mm-Ausgänge
•
Zwei Dante-fähige Ethernet-Anschlüsse, zwei Ethernet-Anschlüsse mit
PoE für die Netzwerksteuerung
⁃
Geteilter Redundant-Modus: Zwei Ethernet-Anschlüsse, zwei Dante-
Anschlüsse
⁃
Schalter-Modus: Zwei Ethernet-Anschlüsse, vier Dante-Anschlüsse
Im Lieferumfang enthaltene Komponenten
Die folgenden Komponenten sind im Lieferumfang des Empfängers enthalten:
Befestigungsteilesatz
BNC-Adapter für Antennenmontage
Halbwellenbreitbandantenne (2)
BNC-zu-BNC-HF-Koaxialkabel zur
Zentralbefestigung (kurz)
BNC-zu-BNC-HF-Koaxialkabel zur
Zentralbefestigung (lang)
Montageanweisungen
Diese Komponente wurde so konstruiert, dass sie in ein Audiorack passt.
Achtung: Um Verletzungen vorzubeugen, muss dieses Gerät sicher am Rack
befestigt werden.
©2016 Shure Incorporated
•
•
•
HF
•
•
•
•
•
•
•
•
•
•
Netzwerksteuerung
•
•
•
•
90XN1371
95A8994
Je nach Region
unterschiedlich
95B9023
95C9023
Verriegelbarer Netzanschluss
Netz-Reihenschaltung zu zusätzlichen Komponenten
Optionales Gleichstrommodul für redundante Netzstromversorgung er-
hältlich
True-Digital-Diversity-Empfang pro Kanal
Bis zu 210 MHz programmierbarer Sendebereich
Frequenz-Diversity mit Auswahl (Taschensender) oder Kombination
(Handsender)
Kanalqualitätsmesser zeigt den Signalrauschabstand des HF-Signals
an
In Reihen geschaltete Antennen für bis zu acht Kanäle
Vorprogrammierte Gruppen- und Kanalzuordnungen mit der Möglichkeit
für benutzerspezifische Gruppen
Suche nach offenen Frequenzen mithilfe eines Gruppen- und Kanalsuch-
laufs über den Empfänger
Durchführung eines vollständigen Bandbreitensuchlaufs zur Frequenzko-
ordination über Wireless Workbench
Registrierung von bis zu acht Sendern für einen Empfangskanal
High-Density-Übertragungsmodus ermöglicht bis zu 47 aktive Sender in
einem 6-MHz-Fernsehkanal (63 in einem 8-MHz-Fernsehkanal)
Steuersoftware Wireless Workbench™
ShurePlus™ Channels-Steuerung über Mobilgeräte
Konsolenintegration
Unterstützung von Steuersystemen
HF-Koaxialkaskadenkabel
Wechselstrom-Netzkabel (V-Lock)
Wechselstrom-Überbrückungskabel
Ethernet-Kabel, 3 Fuß
Ethernet-Überbrückungskabel
AD4D
AD4D Dual Channel Receiver
95N2035
Je nach Region
unterschiedlich
Je nach Region
unterschiedlich
95A33402
95B33402
1/22
