MIRKA Random Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. MIRKA Anleitungen
  4. Schleifmaschinen
  5. Random
  6. Bedienungsanleitung

MIRKA Random Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 13

Quicklinks

Diese Anleitung herunterladen

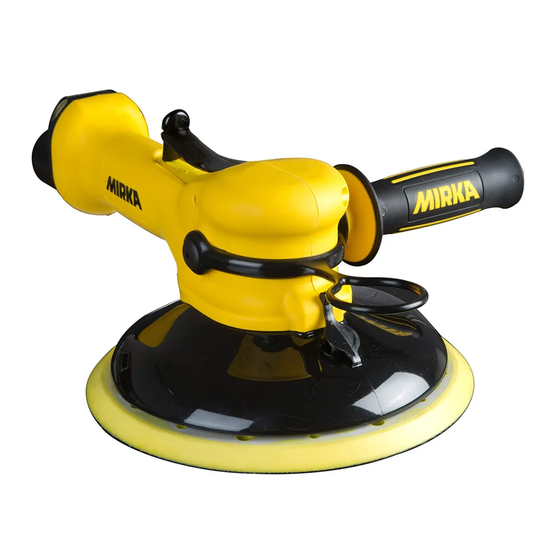

MIRKA® Two-Handed
Random Orbital Sander
200 mm (8 in.)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MIRKA Random

Inhaltszusammenfassung für MIRKA Random

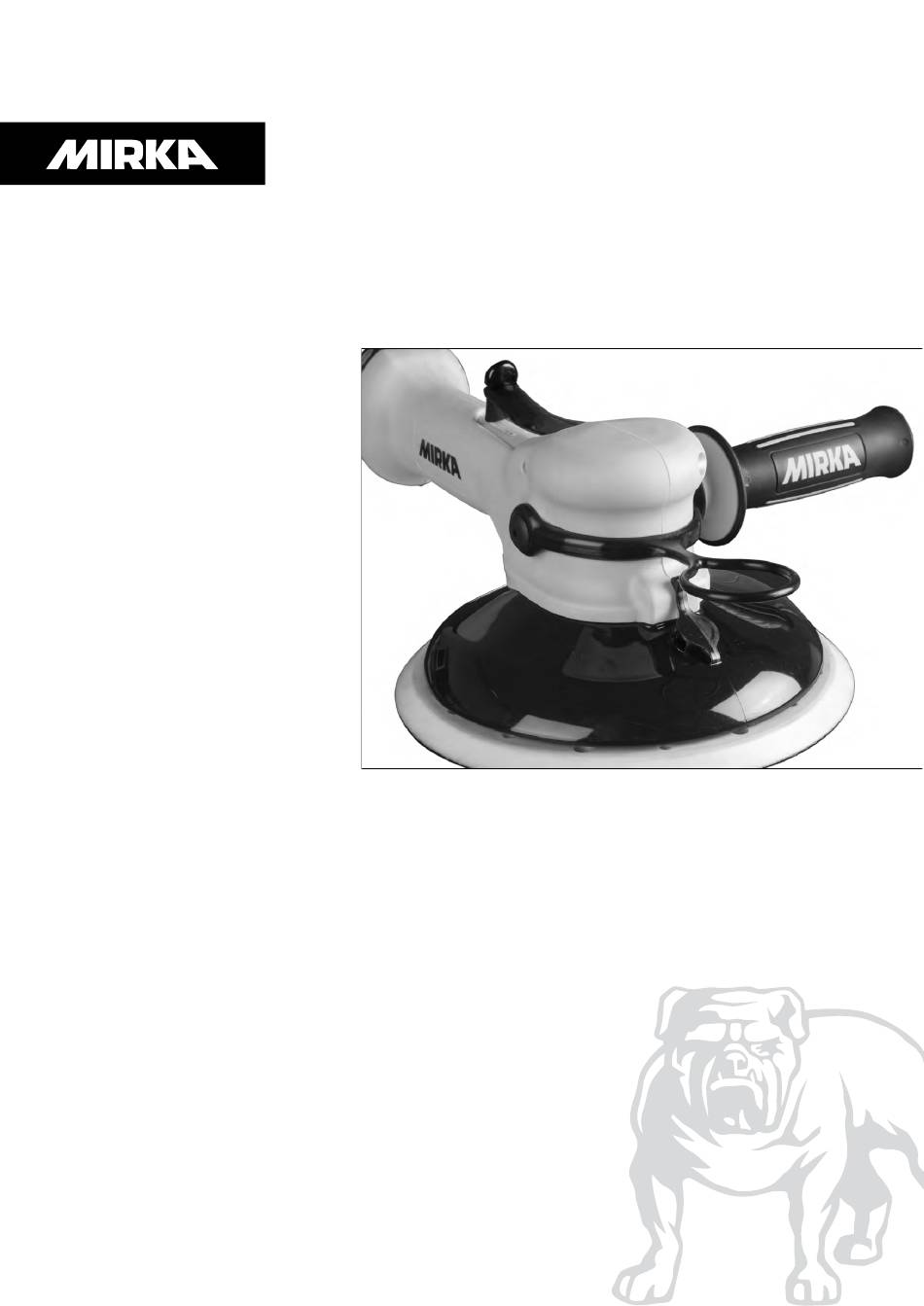

  • Seite 1 MIRKA® Two-Handed Random Orbital Sander 200 mm (8 in.)

  • Seite 3: Inhaltsverzeichnis

    Operating Instructions Betriebsanleitung 10-15 Notice d´utilisation 16-21 Istruzioni sull´uso 22-27 Bruksanvisning 28-33 Brugsanvisning 34-39 Brugsanvisning 40-45 Käyttöohje 46-51 Instrucciones de manejo 52-57 Gebruiksaanwijzing 58-63 Руководство по эксплуатации 64-69 Instruções de uso 70-75 Kasutusjuhend 76-81 Operatoriaus instrukcijos 82-87 88-93 使用说明书 94 -99 Lietošanas instrukcija Instrukcja obsługi 100-105 Instrucțiuni de utilizare...
  • Seite 4 Parts Page 2/19 /05 TORQUE SETTINGS ITEM NO. in.-lbs (N-m) 55 - 65 (6.2 - 7.3) 21 - 30 (2.4 - 3.4) 95 - 105 (10.7 - 11.8) 21 - 30 (2.4 - 3.4) 27 - 30 (3.0 - 3.4) 29 - 33 (3.3 - 3.7) 60 - 72 (6.8 - 8.1) Original Instructions...

  • Seite 5: Parts List

    MPA0664 SCREW MPA0517 EXHAUST TUBING (NV & CV Machines) MPA0516 TUBING CLAMP (NV & CV Machines) MPA0511 INLET TUBING MPA1398 SCREW MPA1981 SIDE HANDLE - MIRKA MPA1430 SCREW MPB0394 LH HOUSING MPB0183 SPEED CONTROL MPA0043 O-RING MPA0039 INTERNAL RETAINING RING...
  • Seite 6 Sander Spare Parts Kits REVISION RECORD DESCRIPTION / DATE -RELEASE FOR PRODUCTION r o f i h c RAG 01/30/08 PWH 02/13/08 V r i X'POLE PRECISION TOOLS INC. PROPRIETARY AND CONFIDENTIAL THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF X'POLE PRECISION TOOLS INC.
  • Seite 7 KWH Mirka Ltd. 66850 Jeppo, Finland declare on our sole responsibility that the products 200 mm (8 in.) 10,000 RPM Two-handed Random Orbital Sanders (See “Product Configuration/Specifications” Table for particular Model) to which this declaration relates is in conformity with the following standard(s) or other normative document(s) EN ISO 15744:2008. Following the provisions of 89/392/EEC as amended by 91/368/EEC & 93/44/EEC 93/68/EEC Directives and consolidating Directive 2006/42/EC Jeppo 20.03.2014...

  • Seite 8: Operating Instructions

    Please Read and Comply with Putting the Tool into Service Use a clean lubricated air supply that will give a measured air 1) General Industry Safety & Health Regulations, Part 1910, pressure at the tool of 6.2 bar (90 psig) bar when the tool is run- OSHA 2206, available from: Superintendent of Documents;...
  • Seite 9 KWH Mirka, Ltd. cannot be held responsible for the consequences of using declared values instead of actual exposure values for any individual risk assessment.

  • Seite 10: Troubleshooting Guide

    Ring groove. Remove Motor Assembly and Re-In- stall the Motor Assembly. See “Motor Disassembly” and “Motor Assembly”. Motor Parts Worn Overhaul Motor. Contact authorized Mirka Service Center. Worn or broken Spindle Bearings Replace the worn or broken Bearings. See “Motor Disassembly” and “Motor Assembly”. Dirty, broken or bent Valve Spring, Valve...
  • Seite 11 MIRKA 10,000 RPM 200 mm (8 in.) RANDOM ORBITAL SANDERS SERVICE INSTRUCTIONS NOTICE: To receive any expressed or implied warranty, tool must be repaired by an authorized service center. The following general service instructions provided are for use after completion of the warranty period.
  • Seite 12 8a. For SGV machines: Insert the (47) Inlet Tubing into the End Housing. Cap Assembly. Install the (63) Hose Seal into the (60) End Secure the assembly by placing the (1) Retaining Ring in the groove of the (14) Shaft Balancer. Caution: The Retaining Cap.

  • Seite 13: Empfohlene Maximale Schlauchlänge

    Zweihand-Exzenterschleifer Druckluft 10.000 U/min Konformitätserklärung KWH Mirka Ltd. 66850 Jepua, Finnland erklärt unsere einzige Verantwortung dass die Produkte 200 mm Zweihand-Exzenterschleifer Druckluft 10.000 U/min (Siehe “Produkt-Konfiguration/Spezifikationen” Tafel für spezielle Modelle) auf welche sich diese Erklärung bezieht, konform mit den folgenden Grundnormen oder sonstigen normativen Dokumenten EN ISO 15744:2008.

  • Seite 14: Bestimmungsgemäße Verwendung

    6) Immer für einen festen / sicheren Stand sorgen und Kugelventil rechnen Sie mit einer Fluchtreaktion der Maschine. Ablassventil 7) Nur Original Mirka-Ersatzteile verwenden. 8) Das zu schleifende Material muss gut fixiert sein, um ein „wandern“ zu verhindern. Lufttrockner 9) Den Schlauch und die Anschlüsse regelmäßig auf Ab- nutzung kontrollieren.

  • Seite 15: Produktkonfiguration/Technische Daten: Druckluft-Exzenterschleifer Mit 10.000 U/Min

    Art und Weise wie eine Person arbeitet, mit welchem Material, vom Arbeitsplatz sowie von der Arbeitsdauer und der physischen Konstitution des Benutzers abhängig. KWH Mirka, Ltd. kann nicht verantwortlich gemacht werden für die eventuellen Konsequenzen, falls deklarierte Werte gebraucht werden, statt der tatsächlich auftretenden Werte für jede einzelne Gefährdungsabschätzung.
  • Seite 16 Den Motor demontieren und wieder montie- ren. Beschreibung in den Abschnitten „Demontage des Motors“ und „Montage des Motors“. Teile des Motors abgenutzt Den Motor überholen. Ein autorisiertes Mirka Ser- vice Center kontaktieren. Abgenutzte oder gebrochene Spindellager Die abgenutzten oder gebrochenen Lager austauschen.
  • Seite 17 MIRKA 10.000 U/min 200 mm WARTUNGSANWEISUNGEN FÜR DRUCKLUFT-EXZENTERSCHLEIFER HINWEIS: Nur bei Reparatur des Werkzeugs durch ein beauftragtes Mirka Service Center besteht eine ausdrückliche oder stillschwei- gende Garantie. Die folgenden allgemeinen Wartungsanweisungen gelten nach Ablauf der Garantiezeit. DEMONTAGE-ANWEISUNGEN Demontage des Motors häuse.
  • Seite 18 Absaugung): Führen Sie den (47) Zulaufschlauch in den (59 10. Fetten Sie leicht die innere Seite des (26) Motorgehäuses, oder 60) Abluftauslass.8b. bringen Sie den Federbolzen des (5) Zylinders auf eine Höhe 9. Bringen Sie den (17) Schalldämpfer und die (19) Dichtungen mit der Markierung des Motorgehäuses und schieben Sie die im (16) Gehäuse an.
  • Seite 19 Ponceuse orbitale deux mains, 10 000 tours par minute, dia- mètre 200 mm Certificat de conformité KWH Mirka Ltd. 66850 Jepua, Finlande Confirme que les articles machines Ponceuse orbitale deux mains, 10.000 tpm, diamètre 200 mm (voir les données du modèle concret dans la table « Données constructives / techniques de l’appareil ») pour lesquelles la présente confirmation est délivrée sont conformes aux exigences établies dans la norme / les normes ci-dessous ou d’autres documents réglementaires EN ISO 15744 : 2008, dans la di- rective 89/392/EMÜ concernant l’unification des actes juridiques des Etats membres de l’Union Européenne envisageant des machines,...

  • Seite 20: Indications D'utilisation

    A lire et à observer Mettre la machine en fonctionnement Acceptation de la machine à l’exploitation 1) Régulations générales de sécurité industrielle et de santé, Part Utilisez l’air sous pression procurant à la machine la pression de 1910, OSHA 2206, adresse : Superintendant de Documents ; 6,2 bar (90 livres/pouce2 = psig) quand la machine fonctionne et Bureau gouvernemental d’imprimerie;...
  • Seite 21 Mirka Ab n’assume pas de responsabilité pour le dommage résultant du dépassement des valeurs indiquées ici. L’information supplémentaire concernant la protection de travail peut être obtenue, par exemple, sur les pages Internet suivantes : http://europe.

  • Seite 22: Recherche De Défauts

    «Démontage du moteur» et «Montage du moteur». Détails du moteur usés. Envoyer le moteur au service. Communiquer à l’entreprise de service autorisée par Mirka. Paliers intérieurs usés ou détruits. Remplacer les paliers usés ou détruits. Voir les sections «Démontage du moteur» et «Montage du moteur».
  • Seite 23 TOIRES MIRKA 200mm (8”) NB ! La garantie n’est en force que si la machine est réparée dans une entreprise de service autorisée par Oy KWH Mirka Ab. Les indica- tions générales suivantes se rapportent au service de la machine après l’expiration de la garantie.
  • Seite 24 dans le capuchon d’extrémité (59 ou 60). utiliser un petit tournevis pour enfoncer les deux parties du 9. Installer le dispositif d’absorption du son (17) et les joints (18 milieu des extrémités convexes dans les cannelures de l’axe et 19) sur le corps (16). Lubrifier les joints circulaires avant d’équilibrage. l’installation.
  • Seite 25 LEVIGATRICE ROTORBITALE MIRKA a 10.000 rpm a due mani, da 200 mm (8”) Dichiarazione di conformità KWH Mirka Ltd. 66850 Jeppo, Finland dichiara sotto la sua responsabilità che i prodotti levigatrici rotorbitali a 10.000 rpm a due mani, da 200 mm (8”) , (vedere la tabella Configurazione/Specifiche del Prodotto per i singoli modelli) ai quali si riferisce la presente dichiarazione sono conformi al/i seguente/i standard o altri documenti normativi EN ISO 15744:2008.
  • Seite 26 Leggere e seguire attentamente le Messa in funzione dell’utensile istruzioni Usare un regolatore dell’aria pulito e lubrificato che fornisca all’utensile una pressione d’aria misurata di 6,2 bar (90 psi) 1) Sicurezza Generale dell’Industria e Regolamentazioni per la quando l’utensile funziona con la leva completamente abbassata. Salute, Parte1910, OSHA 2206, disponibile in: Sovrintendenza Si raccomanda di usare una linea dell’aria compressa di tipo dei Documenti; Poligrafico di Stato; Washington DC 20402 approvato e di lunghezza massima 10 mm (3/8”) x 8 m (25’).
  • Seite 27 Prodotto kg za mm rumorosità abili zione modello (pollici) watts LPM (scfm) (libbre) (pollici) (HP) (pollici) 352,2 5,0 mm Aspirazione Mirka® 200 (8) 1,56 (3,42) 126,6 (4,98) 651 (23) 4,87 0,98 (3/16”) centrale ROS2-850CV (0,46) (13,87) Aspirazione 352,2 5,0 mm Mirka®...
  • Seite 28 Rimuovere il blocco motore e re-istallarlo. Vedere “Smontaggio del Motore” e “Montaggio del Motore” Parti del motore rovinate Revisionare il motore. Rivolgersi ad un Centro Assistenza autorizzato Mirka Cuscinetti del mandrino rovinati o rotti Sostituire il Cuscinetto rovinato o rotto. Vedere “Smontaggio del motore” e “Montaggio del motore”.

  • Seite 29: Istruzioni Di Smontaggio

    LEVIGATRICE ROTORBITALE MIRKA a 10.000 rpm da 200 mm (8”) ISTRUZIONI DI MANUTENZIONE AVVISO: Per ottenere interventi di garanzia esplicita o implicita, l’utensile deve essere riparato da un Centro Assistenza Autorizzato. Le istruzioni generali di manutenzione riportate di seguito vanno adottate dopo la fine del periodo di garanzia. ISTRUZIONI DI SMONTAGGIO 9b. Per Macchine con Aspirazione Autogenerante: rimuovere Smontaggio del Motore l’allacciamento del Tubo (47) dall’alloggiamento del Blocco...
  • Seite 30 8b. Per macchine Senza Aspirazione (NV) o Aspirazione Cen- Tenuta deve essere posizionato in modo che la parte mediana tralizzata (CV): Inserire il Tubo di Allacciamento (47) nella e le due estremità del cerchio tocchino per prima cosa il Copertura Protettiva (59 o 60). Cuscinetto (2).

  • Seite 31: Bruksanvisning

    MIRKA 10 000 rpm 200 mm (8”) OSCILLERANDE RONDELLSLIPMASKIN MED TVÅHANDSFATTNING Likhetsdeklaration KWH Mirka Ab 66850 Jeppo, Finland förklarar det på vårt ansvar att produkterna 10 000 rpm 200 mm (8”) OSCILLERANDE RONDELLSLIPMASKIN MED TVÅHANDS- FATTNING (se tabellen ”Produktkonfiguration/Specifikationer” för de olika modellerna) för vilka denna deklaration gäller, överensstäm- mer med följande standard(er) eller andra normativa dokument: EN ISO 15744:2008. Produkterna är tillverkade i enlighet med följande direktiv: maskindirektivet 89/392/EEG, som har ändrats genom 91/368/EEG, 93/44/EEG och 93/68/EEG och senare konsoliderats och fått beteckningen 2006/42/EG.
  • Seite 32 Läs igenom och följ: Ibruktagande av verktyget Använd en ren oljad luftkälla som ger ett jämnt lufttryck på 6,2 bar 1) General Industry Safety & Health Regulations, Part 1910, / 90 psig bar till verktyget då verktyget används med handtaget OSHA 2206, fås från: Superintendent of Documents;...
  • Seite 33 är unika för varje situation och beror på omgivningen, sättet som personen arbetar på, materialet som arbetas med, utformningen av arbetsstationen samt expositionstiden och användarens fysiska kondition. KWH Mirka, Ltd. Kan inte hållas ansvariga för konsekvenserna om deklarerade värden används i stället för verkliga expositionsvärden för individuella riskbedömningar.
  • Seite 34 Kontrollera om o-ringen i spåret är ska- hastighet än vanligt. dad. Ta bort motorn och installera den på nytt. Se “Demontering av motor” och ”Montering av motor”. Slitna motordelar Gör service på motorn. Kontakta auktoriserat Mirka servicecenter. Slitna eller söndriga lager (nedre) Byt ut de nötta eller söndriga lagren. Se ”Demon- tering av motorn” och ”Montering av motorn”.

  • Seite 35: Monteringsanvisning

    200 mm (8”) OSCILLERANDE RONDELLSLIPMASKIN SERVICEINSTRUKTIONER OBSERVERA: Verktyget måste repareras av ett auktoriserat Mirka servicecenter för att garantin ska gälla. Följande allmänna servicein- struktioner är ämnade för service som utförs efter att garantitiden har gått ut. INSTRUKTIONER FÖR DEMONTERING starthandtaget (22).
  • Seite 36 2. Smörj O-ringen (11) lätt med mineralolja och placera den 18. Förslut åtkomsthålet i kjolen (27). i spåret på låsringen (12). Placera sedan låsringen på ba- lansaxeln (14) så att O-ringen pekar mot kilen. Test 3. Använd den grövre ändan av T-13 lagerpressmuffen Applicera tre droppar högkvalitativ pneumatisk luftverktygsolja (MPA0494) tills främre lagret (10) (med 2 plåtar) sitter på...
  • Seite 37 MIRKA 10 000 RPM tohendig 200 mm 8” EKSENTERSLIPERE Samsvarserklæring KWH Mirka Ltd. 66850 Jeppo, Finland erklærer på eget ansvar at produktene 200 mm (8”) 10 000 RPM tohendig eksenterslipere (se ”Produktkonfigurasjon/Spesifikasjoner” Tabell for bestemt modell) som omfattes av denne erklæringen, er i samsvar med følgende standard(er) eller andre normative dokument(er) EN ISO 15744:2008. De overholder bestemmelsene i 89/392/EØF med endringer i direktivene 91/368/EØF og 93/44/EØF 93/68/EØF og konsoliderende direktiv 2006/42/EF...
  • Seite 38 Les og overhold følgende Ta i bruk verktøyet Bruk en ren, oljet luftkilde som vil gi et jevnt lufttrykk på 6,2 bar 1) General Industry Safety & Health Regulations, Part 1910, (90 psig) til verktøyet når det brukes med håndtaket helt nedtrykt. OSHA 2206, kan fås fra: Superintendent of Documents;...
  • Seite 39 KWH Mirka, Ltd. Kan ikke holdes ansvarlig for konsekvensene ved å...
  • Seite 40 Sjekk om o-ringen i sporet er lavere hastighet enn normalt. skadet. Ta ut motoren og sett den inn på nytt. Se ”Demontering av motor” og ”Montering av motor”. Slitte motordeler Overhal motoren. Kontakt autorisert Mirka servic- esenter. Slitte eller skadde spindellagre Skift ut slitte eller skadde lagre. Se ”Demontering av motor” og ”Montering av motor”.
  • Seite 41 200 mm (8”) EKSENTERSLIPERE SERVICEINSTRUKSJONER MERKNAD: For å få erstatning ifølge uttrykt eller underforstått garanti, må verktøyet repareres av et autorisert Mirka servicesenter. Følgende generelle serviceinstruksjoner kan anvendes etter utløpet av garantiperioden. DEMONTERINGSINSTRUKSJONER fjerning og må i tilfelle skiftes ut.
  • Seite 42 sporet på låseringen (12). Plasser den deretter på balanseak- Testing: selen (14) med o-ringen vendt mot kilesporet. Plasser 3 dråper med pneumatisk luftverktøyolje i motorinnløpet 3. Bruk den største enden av T-13 lagertrykkmansjett og koble maskinen til lufttilførsel på 6,2 bar (90-psig). Et 10 000 (MPA0494) for å...

  • Seite 43: Brugsanvisning

    MIRKA 10.000 RPM To-hånds 200 mm (8”) OSCILLERENDE RONDELSLIBEMASKINER Overensstemmelsesdeklaration KWH Mirka Ltd. 66850 Jeppo, Finland erklærer, at det alene er vores ansvar, at produkterne 200 mm (8”) 10.000 RPM to-hånds oscillerende rondelslibemaskiner (se ”Produktkonfiguration/specifikationer”-tabellen for den aktuelle model), for hvilke denne deklaration gælder, er i overensstemmelse med følgende standard(er) eller andre normative dokumenter: EN ISO 15744:2008. Følgende forordninger: 89/392/EØF med tillæggene 91/368/EØF & 93/44/EØF samt 93/68/EØF direktiver og konsoliderende direktiv 2006/42/EC Jeppo 20.03.2014...
  • Seite 44 Følgende bedes læst og overholdt Ibrugtagning Anvend en ren, smurt luftkilde, der giver et ensartet lufttryk på 6,2 1) General Industry Safety & Health Regulations, Part 1910, bar (90 psig) til værktøjet, når værktøjet benyttes med håndtaget OSHA 2206, kan fås hos: Superintendent of Documents; Gov- trykket helt ind.
  • Seite 45 KWH Mirka, Ltd. kan ikke holdes ansvarlig for konsekvenserne af at benytte oplyste værdier i stedet for de faktiske eksponeringsværdier til individuel risikobedømmelse.
  • Seite 46 Fjern motormonteringen, og monter den igen. Se ”Demontering af motor” og ”Montering af motor” Slidte motordele Udfør service på motoren. Kontakt et autoriseret Mirka servicecenter. Slidte eller knækkede spindellejer Udskift de slidte eller knækkede lejer. Se ”Demon- tering af motor” og ”Montering af motor”. Luftlækage gennem has- Snavset, knækket eller bøjet ventilfjeder, Demonter, inspicer og udskift slidte eller skadede tighedskontrollen og/eller ventil eller ventilsæde.
  • Seite 47 MIRKA 10.000 RPM 200 mm (8”) OSCILLERENDE RONDELSLIBE- MASKINER SERVICEVEJLEDNING BEMÆRK: Værktøjet skal repareres på et autoriseret Mirka servicecenter for at garantien skal kunne gøres gældende. Følgende gener- elle servicevejledning er udarbejdet med henblik på service, der udføres efter garantiperiodens udløb.. DEMONTERINGSVEJLEDNING 13.
  • Seite 48 troller, at støvskjoldet ligger fladt mod balanceakslen. anbringe skruerne gennem adgangshullet på ydersiden af 2. Smør O-ringen (11) let med et let mineralsk smøremiddel, og skørtet (27). Momentindstilling skal være 2,4-3,4 Nm. placer den i sporet på låseringen (12), der derefter placeres 18. Luk adgangshullet i skørtet (27). på...

  • Seite 49: Käyttöohje

    MIRKA 10.000 k/min Kahden käden 200 mm (8”) EPÄKESKOHIOMAKONEET Vaatimuksenmukaisuustodistus KWH Mirka Ltd. 66850 Jepua, Suom takaa, että tuotteet kahden käden 200 mm (8”) epäkeskohiomakoneet (ks. mallikohtaiset tiedot taulukosta Laitekokoonpano / tekniset tiedot), joita tämä todistus koskee, täyttävät ne vaatimukset, jotka on määritetty seuraavassa normissa / seuraavissa normeissa tai muissa normatiivisissa asiakirjoissa EN ISO 15744:2008. Vaatimuksenmukaisuus direktiivissä 89/392/EEC sekä lisäyksissä 91/368/EEC ja 93/44/EEC 93/68/EEC sekä...
  • Seite 50 Lue ja noudata Koneen käyttöönotto Käytä puhdasta, voideltua paineilmaa, joka antaa koneeseen 1) General Industry Safety & Health Regulations, Part 1910, mitatun 6,2 baarin (90 psig) ilmanpaineen koneen käydessä käyn- OSHA 2206, Tilausosoite: Superintendent of Documents; nistysvipu täysin alas painettuna. Suosittelemme ø10 mm (3/8”) Government Printing Office; Washington DC 20402 ja enimmäispituudeltaan 8 m (25 jalkaa) olevan paineilmaletkun 2) Safety Code for Portable Air Tools, ANSI B186.1 käyttöä.
  • Seite 51 Todelliset altistumisen aiheuttamat vauriot ja vahingon tai haitan määrä riippuvat kul- loisestakin työtilanteesta, työympäristöstä, työskentelytavasta, työstettävästä materiaalista, työaseman suunnittelusta sekä altistumisajasta ja käyttäjän fyysisestä kunnosta. Oy KWH Mirka Ab yhtiötä ei voida asettaa vastuuseen vaurioista, jotka ovat seurausta ilmoitettuja arvoja korkeam- mista työskentelyarvoista.

  • Seite 52: Vianetsintä

    Vianetsintä Ongelma Mahdollinen syy Toimenpide Riittämätön ilmanpaine Tarkista ilmanpaine hiomakoneen sisääntuloau- kosta koneen käydessä vapaasti. Paineen tulisi olla 6,2 baaria (90 psig/620 kPa). Tukkiutunut äänenvaimennin/ äänenvai- Katso kohta Rungon purkaminen / äänenvaimenti- mentimet men poisto. Äänenvaimennin (osa 58) voidaan puhdistaa sopivassa puhtaassa pesuliuoksessa kunnes kaikki saasteet ja tukkeumat on poistettu.
  • Seite 53 MIRKA 10.000 k/min 200 mm (8”) EPÄKESKOHIOMAKONEET HUOLTO HUOM: Takuu on voimassa vain silloin, kun kone korjataan Oy KWH Mirka Ab:n valtuuttaman huoltoliikkeen toimesta. Seuraavat yleiset huolto-ohjeet koskevat koneen huoltoa takuuajan umpeuduttua. PURKUOHJEET Moottorin purkaminen Suorita toimenpiteet annetussa järjestyksessä moottorin 14.
  • Seite 54 kohdistuu lukitusuraan. Testaus: Käytä T-13 puristustyökalun (MPA0494) suurempaa päätä Tiputa 3 tippaa korkealuokkaista paineilmatyökaluille tarkoitettua painaaksesi kaksoissuojattu etulaakeri (10) tasapainoakseliin öljyä suoraan moottorin sisäntuloaukkoon ja kytke 6,2 baarin (90 (14). psig) työpaine. 10 000 RPM koneen pitäisi käydä 9 500–10 500 k/ Liu’uta etupäätylevyn (9) laakeripesä...
  • Seite 55 MIRKA 10.000 RPM 200 mm (8 pulgadas) LIJADORAS ROTORBITALES A DOS MANOS Declaración de conformidad. KWH Mirka Ltd. 66850 Jeppo (Finlandia) declaramos bajo nuestra responsabilidad exclusiva que los productos 200 mm (8 pulgadas) 10.000 RPM Lijadoras rotorbitales a dos manos (Véase la Tabla de “Configuración del Producto/Especificaciones” correspondiente al Modelo concreto) a los que se refiere esta declaración se ajustan al estándar o estándares siguientes u otros docu- mentos normativos EN ISO 15744:2008. Con arreglo a las disposiciones de la norma 89/392/CEE modificada por las Directivas 91/368/ CEE, 93/44/CEE y 93/68/CEE y la Directiva de consolidación 2006/42/CE.

  • Seite 56: Instrucciones Operativas

    Directrices sobre la lectura y el Superficies de Trabajo cumplimiento Utilice un suministro de aire lubricado limpio que proporcione una presión de aire cuantificada a la herramienta de 6,2 bares (90 psig) cuando la herramienta funcione con la palanca totalmente 1) Normativa general de Seguridad y Salud en la Industria, Parte pulsada. Se recomienda utilizar una longitud de línea aérea 1910, OSHA 2206, disponible en: Superintendente de Docu- máxima aprobada de 10 mm (3/8 pulgadas) x 8 m (25 pies).
  • Seite 57 No se puede responsabilizar a KWH Mirka, Ltd. de las consecuencias del uso de valores declarados en sustitución de valores de exposición real con respecto a cualquier valoración del riesgo individual.

  • Seite 58: Guía De Localización De Averías

    Retire el ensamblaje del motor y reinstálelo. Véase “Desensamblaje del Motor” y “Ensamblaje del Motor”. Piezas del motor usadas Revisión general del motor. Póngase en contacto con el centro de servicio Mirka autorizado. Cojinetes del vástago usados o rotos Sustitúyalos. Véase “Desensamblaje del Motor” y “Ensamblaje del Motor”. Fugas de aire a través del Muelle de la Válvula sucio, roto o doblado,...
  • Seite 59 200 mm (8 pulgadas) LIJADORAS ROTORBITALES A DOS MANOS INSTRUCCIONES DE SERVICIO NOTA: Para recibir cualquier garantía expresa o implícita, la herramienta deberá repararse en un centro de servicio Mirka autorizado. Las siguientes instrucciones generales de servicio que se facilitan se utilizarán una vez finalizado el periodo de garantía. INSTRUCCIONES DE DESMONTAJE 11a. Para máquinas NV y CV: Retire la Tobera de Escape de NV/...
  • Seite 60 12. Engrase ligeramente el Anillo Tórico (53) y colóquelo en la (5) Conjunto del Cilindro con la marca en el Conjunto del Mo- ranura del Control de Velocidad (52). Inserte el Control de tor y deslice el Conjunto del Motor en la Carcasa del Motor. Velocidad en la Carcasa del Motor (26) en posición de plena Asegúrese de que el Pasador del Muelle encaje en la tolva activación (operación normal).

  • Seite 61: Gebruiksaanwijzing

    KWH Mirka Ltd. 66850 Jeppo, Finland verklaren op eigen verantwoording dat de producten 200 mm (8 in.) 10,000 RPM Twee-handige Random Orbital Sanders (Zie “Product Configuratie/Specificatie” Tabel voor het betreffende model) waar deze verklaring betrekking op heeft, conform de volgende normen en andere gedocumenteerde standaarden zijn: EN ISO 15744:2008. Volgens de voorzieningen van 89/392/EEG zoals aangevuld door de richtlijnen 91/368/EEG en 93/44/EEG 93/68/EEG en consoliderende richtlijn 2006/42/EG Jeppo 20.03.2014...

  • Seite 62: Het Gereedschap In Gebruik Nemen

    Lees en volg deze instructies Het gereedschap in gebruik nemen Gebruik een schoon en gesmeerd luchtaanvoersysteem dat zorgt 1) General Industry Safety & Health Regulations, Part 1910, voor een gelijkmatige luchtdruk van 6,2 bar/90 PSI bar in het OSHA 2206, verkrijgbaar bij: Superintendent of Documents; werktuig wanneer de hendel volledig ingedrukt wordt.
  • Seite 63 De eigenlijke waarden en risico’s of persoonlijke schade is eigen aan elke situatie en is afhankelijk van de onmiddellijke omgeving, de manier waarop de persoon werkt, het specifieke materiaal waarmee gewerkt wordt, de opstelling van de werkplaats, de werkduur en de fysieke conditie van de gebruiker. KWH Mirka, Ltd. kan niet verantwoordelijk worden gesteld voor de gevolgen als de weergegeven waarden gebruikt worden in plaats van de eigenlijke gebruikswaarden voor elke specifieke risicoanalyse Meer informatie over gezondheid en veiligheid bij het werk vindt u op de volgende websites: http://europe.osha.eu.int (Europe)
  • Seite 64 Zie: “Demon- tage van de motor” en “Montage van de motor”. Versleten motoronderdelen´ Laat de motor grondig nakijken. Neem contact op met een geautoriseerd Mirka Service Center. Spindellagers zijn versleten of stuk Vervang de lagers die versleten of stuk zijn. Zie: “Demontage van de motor” en “Montage van de motor”.

  • Seite 65: Instructies Voor Demontage

    Onderhoudsinstructies OPMERKING: Om te kunnen genieten van een expliciete of impliciete garantie, moet het apparaat hersteld worden door een goedgekeurd Mirka Service Center. De volgende algemene onderhoudsinstructies mogen enkel opgevolgd worden nadat de garantieter- mijn verstreken is. INSTRUCTIES VOOR DEMONTAGE 11b.
  • Seite 66 in de groef van de motorbehuizing is geklikt. 14. Plaats de (33) Belleville dichting door de (44) schroeven met 13. Installeer de (24) afstandsring in de (25) Hanger. Borg de een 2.5mm L sleutel vast te draaien. Stel het aandraai- hanger door de pluggen in te (15) schroeven en/of maak de moment in op 21-30 in-lbs (2.4-3.4 N-m).

  • Seite 67: Руководство По Эксплуатации

    ЭКСЦЕНТРИКОВЫЕ ШЛИФОВАЛЬНЫЕ МАШИНЫ MIRKA 10.000 ОБ/МИН •200 mm (8 ” Подтверждение о соответствии KWH Mirka Ltd. 66850 Jepua, Финляндия Подтверждает, что изделия эксцентриковые шлифовальные машины 200 mm (8”) (данные конкретной модели см. в таблице «Конструктивные/ технические данные устройства»), для которых выдано настоящее подтверждение, соответствуют требованиям, установленным в нижеуказанной норме / нижеуказанных нормах или иных нормативных документах EN ISO 15744:2008, в директиве 89/392/EMÜ об унификации правовых актов государств-членов Евросоюза, рассматривающих машины, в изменяющих ее директивах 91/368/ЕС, и 93/44/ЕС, и 93/68/ЕС, а также в итоговой директиве 2006/42/ЕС. Jeppo 20.03.2014 Место и дата выпуска Организация Стефан Шёберг (Stefan Sjöberg), исполнительный вице-президент Руководство по эксплуатации Важная информация Настоящее руководство включает в себя следующие Внимательно прочти разделы: «Изделие в разобранном виде», «Перечень настоящие указания перед деталей», «Наборы запчастей шлифовальной машины», установкой, эксплуатацией, «Нормативная документация», «Назначение», «Рабочее обслуживанием или ремонтом место», «Ввод в эксплуатацию», «Эксплуатация», изделия. Храни эти указания в...

  • Seite 68: Указания По Применению

    Прочти и соблюдай Прием машины в эксплуатацию 1) General Industry Safety & Health Regulations, Part Используйте чистый воздух под давлением, обеспечивающий 1910, OSHA 2206, Tellimisaadress: Superintendent of машине давление 6,2 бар (90 фунтов/дюйм2 = psig), когда Documents;Government Printing Office; Washington DC 20402 машина работает, и пусковой рычаг нажат. Рекомендуем 2) Safety Code for Portable Air Tools, ANSI B186.Заказ по использовать трубку подачи сжатого воздуха диаметром 10 адресу: American National Standards Institute, Inc.; 1430 мм (3/8”) и длиной до 8 м (25 футов). Машина подключается к Broadway; New York, New York 10018 источнику сжатого воздуха указанным на рисунке 1 способом. 3) Государственные и местные правовые акты. Не подсоединяйте машину к пневмосистеме без легко включаемого и практичного воздушного клапана. При работе Надлежащее использование машины машины следует использовать пневматическую смазку. Рекомендуется использовать комбинацию воздушного Настоящая шлифовальная машина предназначена для фильтра, регулятора и смазывающего устройства (FRL), как шлифования материалов любого типа, например, металла, показано на рисунке 1. В этом случае в машину подается...
  • Seite 69 нетто, кг мм (“) мм (“) Вт шума мм (“) (фут3/мин) м/с ние (фунтов) (л.с.) Соединение с 352,2 5,0 mm Mirka® центральным 200 (8) 1,56 (3,42) 126,6 (4,98) 651 (23) 4,87 0,98 (3/16”) ROS2-850CV (0,46) (13,87) пылесосом 352,2 5,0 mm Соединение...

  • Seite 70: Поиск Неисправностей

    Мощность и / или скорость изношены или разрушены. (для обеспечения надлежащей работы машины вращения снизились нужно заменить все лопасти). Смажь все лопасти качественным, предназначенным для пневматического оборудования маслом. Смотри разделы «Разборка мотора» и «Сборка мотора». Внутренняя протечка в корпусе Проконтролируй установку мотора и крепление выражается в большем, чем обычно, запорного кольца. Проконтролируй, чтобы потреблении воздуха или в скорости, кольцевая прокладка в пазах запорного кольца меньше обычной. не была повреждена. Сними комплект мотора и установи его заново на правильное место. Смотри разделы «Разборка мотора» и «Сборка мотора». Изношены детали мотора Отправь мотор на обслуживание. Свяжись с уполномоченной Mirka обслуживающей фирмой. Внутренние подшипники изношены или Замени изношенные или разрушенные подшипники разрушены. новыми. Смотри разделы «Разборка мотора» и «Сборка мотора». Пружина клапана, клапан или патрон Разбери изношенные или поврежденные части, Утечка воздуха через клапана испачканы, разрушены или проконтролируй и, при необходимости, замени регулятор числа оборотов и / изогнуты. новыми. Смотри разделы «Разборка корпуса» и или шпиндель клапана. «Сборка корпуса». Неправильная шлифовальная подошва. Используй только подходящие для данной конкретной машины по величине и весу подошвы. Неправильная подошва или...

  • Seite 71: Указания По Установке

    ЭКСЦЕНТРИКОВЫЕ ШЛИФОВАЛЬНЫЕ МАШИНЫ 200 mm (8”) ОБСЛУЖИВАН NB!: Гарантия действует только в случае, если машина ремонтируется в уполномоченной Oy KWH Mirka Ab обслуживающей фирме. Следующие общие указания по обслуживанию относятся к обслуживанию машины после окончания гарантии. УКАЗАНИЯ ПО РАЗБОРКЕ 11а.Машины NV и CV: Убрать наконечник (43) вытяжки NV/CV Разборка мотора: и прокладку (41) из корпуса мотора. Во избежание повреждения мотора следует выполнять 11b.SGV-masinad: Убрать наконечник (42) вытяжки SGV и операции в следующей очередности: прокладку (41) из корпуса мотора. 1. Откройте отверстие доступа в защитной крышке (27). 12. Убрать шплинт (23) из корпуса (26) мотора, и затем 2. Удалите подошву (36), отвернув винты (28) с помощью вынуть регулировочный рычаг (22). отвертки T 20 Torx®. 13. Вынуть комплект прокладок (40). Этот компонент может 3. Удалите противовес , отвернув винт (35). быть поврежден при снятии и тогда заменяется новым. 4. Удалите комплект держателя подошвы, вытащив его из 14. Вынуть пружину (39), вентиль (38), патрон вентиля (37) инструмента. и шпиндель вентиля (20) из корпуса (26) мотора. Вынуть 5. Удалите держатель Belleville (33), отвернув винты (44) с...
  • Seite 72 12. Слегка смазать кольцевую прокладку (53) и установить отверстие входящего воздуха комплекта цилиндра (5). ее в пазы регулятора скорости (52). Установить регулятор 10. Слегка смазать внутреннюю поверхность корпуса скорости в корпус (26) мотора в полностью подключенном мотора (26), направить шплинт комплекта цилиндра (5) положении. Установить запорное кольцо (54). Внимание: в смазанное место корпуса и продвинуть мотор в корпус. Убедись, что запорное кольцо надлежащим образом Убедиться, что шплинт вошел в карман в корпусе мотора. попало в пазы корпуса мотора. 11. Осторожно вкрутить запорное кольцо (12) в корпус, 13. Вставить гильзу (24) в зажим (25). Закрепить зажим, в качестве вспомогательного средства использовать завернув резьбовые пробки (15) и/или установить боковую прорезь щипцов запорного кольца / съемника шпинделя ручку (48). (MPA0025) мотора T-6. Момент затяжки 6,2-7,3 Нм (55- 65 дюйм/фунт). NB! Удобный способ для обеспечения Сборка мотора: установки в резьбу – слегка нажать на запорное кольцо 1. Установите Пылезащитное кольцо (13) на Ось Балансира при помощи рабочего инструмента T6 против часовой (14). Убедитесь, что пылезащитное кольцо плоско стрелки. Можно будет услышать и почувствовать щелчок, прилегает к балансировочной оси. когда резьба запорного кольца войдет в резьбу корпуса. 2. Слегка смазать кольцевую прокладку (11) тонким слоем 12. Вставьте подшипник (30) в отверстие в держателе минеральной смазки и установить ее в пазы запорного подошвы (29). кольца (12). Затем установить запорное кольцо на 13. Возьмите держатель подошвы (29) с подшипником (30) балансировочную ось (14) таким образом, чтобы таким образом, чтобы подшипник был обращен на вас, кольцевая прокладка была обращена к запирающим...
  • Seite 73 MIRKA 10.000 RPM Duplo Apoio 200 mm (8 pol.) LIXADEIRA ORBITAL RANDÔMICA Declaração de conformidade KWH Mirka Ltd. 66850 Jeppo, Finland Declaro que é de nossa responsabilidade que os produtos 200 mm (8 pol.) 10.000 RPM Lixadeira Orbital Randômica Duplo Apoio (Veja “Tabela de Configuração/Especificações do Produto” para cada Modelo específico) aos quais esta declaração se refere com o(s)

  • Seite 74: Instruções De Uso

    Favor Ler e Cumprir com: Usando a Ferramenta Use uma fonte de ar limpa e lubrificada que dê uma pressão 1) General Industry Safety & Health Regulations, Part 1910, de ar medida à ferramenta de 6.2 bares (90psig) quando a OSHA 2206, disponível em: Superintendent of Documents; ferramenta estiver funcionando com a alavanca completamente Government Printing Office; Washington DC 20402 pressionada.
  • Seite 75 únicos para cada situação e depende do meio ambiente, a forma que cada indivíduo trabalha, o material específico usado, a posição de trabalho, assim como o tempo de exposição e condições físicas do usuário. A KHW Mirka não poderá ser responsabilizada por conseqüências de usar os valores declarados em vez de valores reais para qualquer avaliação de risco.
  • Seite 76 “Montagem do Motor”. Peças Gastas do Motor Faça a revisão do Motor. Contate um Serviço Autorizado MIRKA. Eixo dos rolamentos gastos ou quebrados Substitua os rolamentos gastos ou quebrados. Ver “Desmontagem do Motor” e “Montagem do Motor”. Vazamento de ar através do Mola da válvula, válvula ou anel sujo, Desmonte, inspecione e substitua peças gastas...

  • Seite 77: Instruções De Montagem

    LIXADEIRA ORBITAL RANDÔMICA INSTRUÇÕES DE SERVIÇO Nota: Para receber a garantia, a ferramenta tem que ser reparada por uma assistência técnica autorizada Mirka. As seguintes instruções gerais de serviço são para usar após o término do período de cobertura da garantia.
  • Seite 78 Montagem do motor: 16. Coloque a ferramenta na parte superior do suporte de 1. Coloque o (13) Guarda-Pó no (14) Balanceador do eixo. lixamento (36). Certifique-se que o conjunto do suporte curvo Certifique-se que o protetor de pó está encostado ao eixo (29) esteja totalmente encaixado. excêntrico. 17. Fixe o suporte de lixamento (36) encaixando no parafuso 2. Lubrifique ligeiramente o anel o-ring (11) com óleo mineral (28) com uma chave T-20 Torx®.

  • Seite 79: Kasutusjuhend

    MIRKA 10.000 k/min Two-handed 200 mm (8”) EKSTSENTRIK-LIHVIMISMASINAD Vastavuskinnitus KWH Mirka Ltd. 66850 Jepua, Soome Kinnitab, et tooted 200 mm (8”) ekstsentrik-lihvimismasinad (vt. konkreetse mudeli andmeid tabelist Seadme ehitus / tehnilised and- med), mille kohta käesolev kinnitus on väljastatud, vastavad alljärgnevas normis / alljärgnevates normides või muudes normatiivsetes dokumentides EN ISO 15744:2008, masinaid käsitlevate liikmesriikide õigusaktide ühtlustamise kohta antud direktiivis 89/392/EMÜ ning selle muutmise direktiivides 91/368/EMÜ...
  • Seite 80 Loe läbi ja järgi Masina kasutuselevõtt Kasuta puhast, määritud suruõhku, mis annab masinale mõõde- 1) General Industry Safety & Health Regulations, Part 1910, tud 6,2 bar (90 psig) õhusurve, kui masin töötab ja käivitushoob OSHA 2206, Tellimisaadress: Superintendent of Documents; on alla vajutatud.
